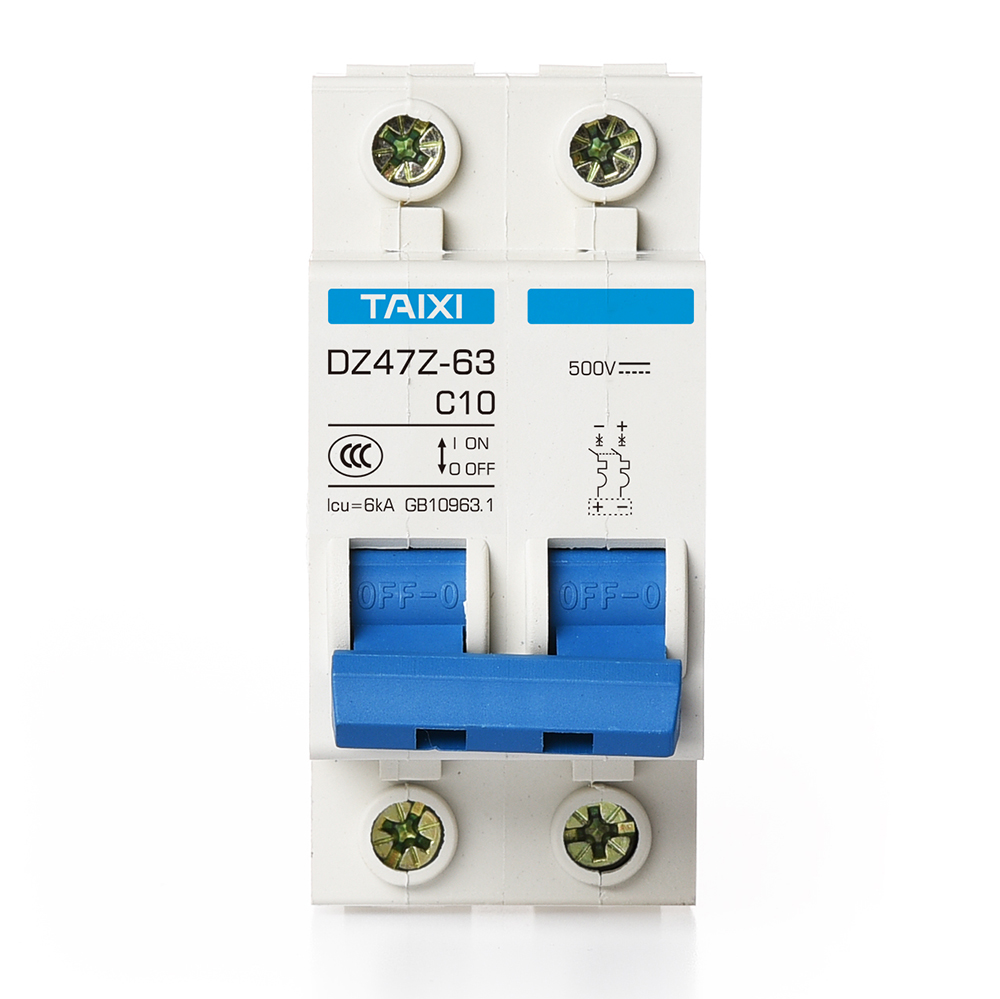

  • 一、适用范围

    DZ47Z-63直流小型断路器适用于交流50/60Hz额定直流电压至1000V,额 定电流至63A线路中作过载和短路保护之用,正常情况下作为线路的不频繁操作转换之用的小型断路器,该断路器也可作为断开线路进行 线路及设备维修的隔离开关使用。 DZ47Z-63直流小型断路器具有过载保护,短路保护,控制,隔离的功能,主要用于直流电源电力系统,舰船电力系统 和电力推进系统,光伏电力系统(光伏汇流箱)等场所。

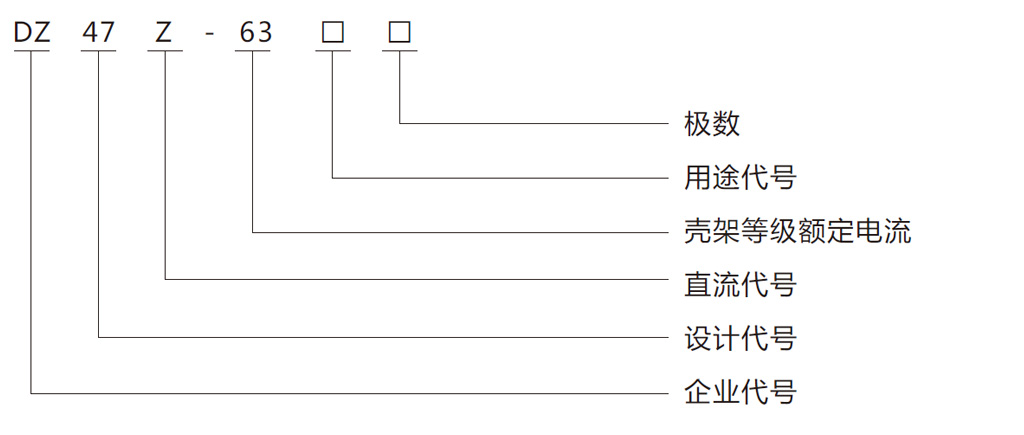

    二、型号及其含义

    三、选型指南

    产品名称 分断能力 极数 脱扣类型 额定电流
    DZ47Z-63 4.5KA 2 C 20


    1:1P
    2:2P
    3:3P
    4:4P
    B:B型
    C:C型
    1:1A
    2:2A
    3:3A

    63:63A

    断路器的每极功耗

    额定电流In(A) 每极最大功耗(W)
    1~10 2
    16~32 3.5
    40~63 5

    三、主要技术参数

    ■ 额定电流:1,2,4,6,10,16,20,25,32,40,50,63A
    ■ 壳架等级:63A
    ■ 极数:1P/2P/3P/4P
    ■ 额定工作电压DC:250V/500V/750V/1000V
    ■ 冲击耐受电压Uimp:6kV
    ■ 快速闭合:保证冲击性负载的可靠工作,延长断路器的电气寿命
    ■ 分断能力:4.5kA
    ■ 限流等级:3
    ■ 机械寿命:10000次
    ■ 电气寿命:1000次
    ■ 环境工作温度:-30℃~70℃
    ■ 抗湿热性:2类(温度55℃时,相对湿度95% )
    ■ 海拔:不超过2000M
    ■ 安装:直流小型断路器可安装于无显著振动和冲击的地方,隧道式接线端子,直流断路器接线时请注意极性,模块化结构,可方便地安装在 TH35-7.5型DIN标准导轨上1~32A及以下:2.5N,40-63A:3.5N。
    ■ 接线:1~32A:25mm²及以下,40~63A:35mm²及以下
    ■ 防护等级:IP20|
    ■ 符合标准:IEC60898-2/GB10963.2
    ■ 符合认证:CCC、CE
    ■ 脱扣特性:C型曲线,瞬时脱扣范围(6.8~10.2)In,保护常规负载和配电线缆;B型曲线,瞬时脱扣范围(4.4~6.6) In,保护短路电流较小的负载。

    极数 1P 单极 2P 2极 3P 3极 4P 4极
    分断能力 4.5kA 4.5kA 4.5kA 4.5kA
    Un(额定电压) 125V/250V 250V/500V 500V/750V 1000V
    Unmax UL+/L- 125V/250V 250V/500V 500V/750V 1000V
    LUnmax
    UL/↓
    125V/250V 250V/500V 500V/750V 1000V

    备注:(1)L+电源正极,L-电源负极;(2) +断路器正极,-断路器负极;(3)直流电源通常“L-”接地,正负电源系统中性 极“M”接地安装

    按瞬时脱扣器的型式

    脱扣形式 交流范围 直流范围
    B 3In<I≤5In 4.4In<I≤6.6In
    C 5In<I≤10In 6.8In<I≤10.2In

    DZ47Z-63额定短路分断能力

    额定电流(A) 极数 额定电压(V) 额定短路电流(A) 运行短路电流(A)
    1~63 1 250 3000 3000
    2~4 4500 3000

    Z47Z-63机械电气寿命

    类别 次数 操作频率(次/时) 额定电流(A)
    电气寿命 1000 240 1~32
    120 40~63
    机械寿命 10000 240 1~63

    小型直流断路器过电流保护特性(基准温度30℃)

    序号 脱扣类型 脱扣额定电流(A) 起始状态 直流 规定时间 预期结果 备注
    a B、C 1~63 冷态 1.13In t≤1h 不脱扣
    b B、C 1~63 紧接着前项 1.45In t<1h 脱扣 电流在5s内稳定
    地上升至规定值
    c B、C In≤32A 冷态 2.55In 1s<t<60s 脱扣
    In>32A 1s<t<60s
    d B 1~63 冷态 4In 0.1s≤t≤45s(In≤32A)
    0.1s≤t≤90s(In>32A)
    脱扣
    C 17In 0.1s≤t≤15s(In≤32A)
    0.1s≤t≤30s(In>32A)

    e B 1~63 冷态 7In t<0.1s 脱扣
    C 15In

    不同环境温度下的电流修正值

    温度(℃)
    修正电流值( A)
    额定电流(A)
    -35 -30 -20 -10 0 10 20 30 40 50 60 70
    1 1.3 1.26 1.23 1.19 1.15 1.11 1.05 1 0.96 0.93 0.88 0.83
    2 2.6 2.52 2.46 2.38 2.28 2.2 2.08 2 1.92 1.86 1.76 1.66
    3 3.9 3.78 3.69 3.57 3.42 3.3 3.12 3 2.88 2.79 2.64 2.49
    4 5.2 5.04 4.92 4.76 4.56 4.44 4.16 4 3.84 3.76 3.52 3.32
    6 7.8 7.56 7.38 7.14 6.84 6.6 6.24 6 5376 5.64 528 4.98
    10 13.2 12.7 12.5 12 11.5 11.1 10.6 10 9.6 9.3 8.9 8.4
    16 21.12 20.48 20 19.2 18.4 17.76 16.96 16 15.36 14.88 14.24 13.44
    20 26.4 25.6 25 24 23 22.2 21.2 20 19.2 18.6 17.8 16.8
    25 33 32 31.25 30 28.75 27.75 26.5 25 24 23.25 22.25 21
    32 42.56 41.28 40 38.72 37.12 35.52 33.92 32 30.72 29.76 28.16 26.88
    40 53.2 51.2 50 48 46.4 44.8 42.4 40 38.4 37.2 35.6 33.6
    50 67 65.5 63 60.5 58 56 53 50 48 48.5 44 41.2
    63 83.79 81.9 80.01 76.86 73.71 70.56 66.78 63 60.48 58.9 55.44 52.29

    不同海拔高度下的电流修正系数

    脱扣类型 额定电流(A) 电流修正系数 举例
    ≤2000m (2000~3000)m ≥3000m
    B、C 1、2、3、4、6
    10、15、20、25
    32、40、50、63
    1 0.9 0.8 额定电流20A产品在
    3000米降容后使用额
    定电流为:0.8x20=16A

    接线:DZ47Z-63直流用小型断路器适用25mm²及以下导线连接(见表8),接线方法用螺钉压紧接线,扭矩为2.5N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16、20 2.5
    25 4
    32 6
    40、50 10
    63 16

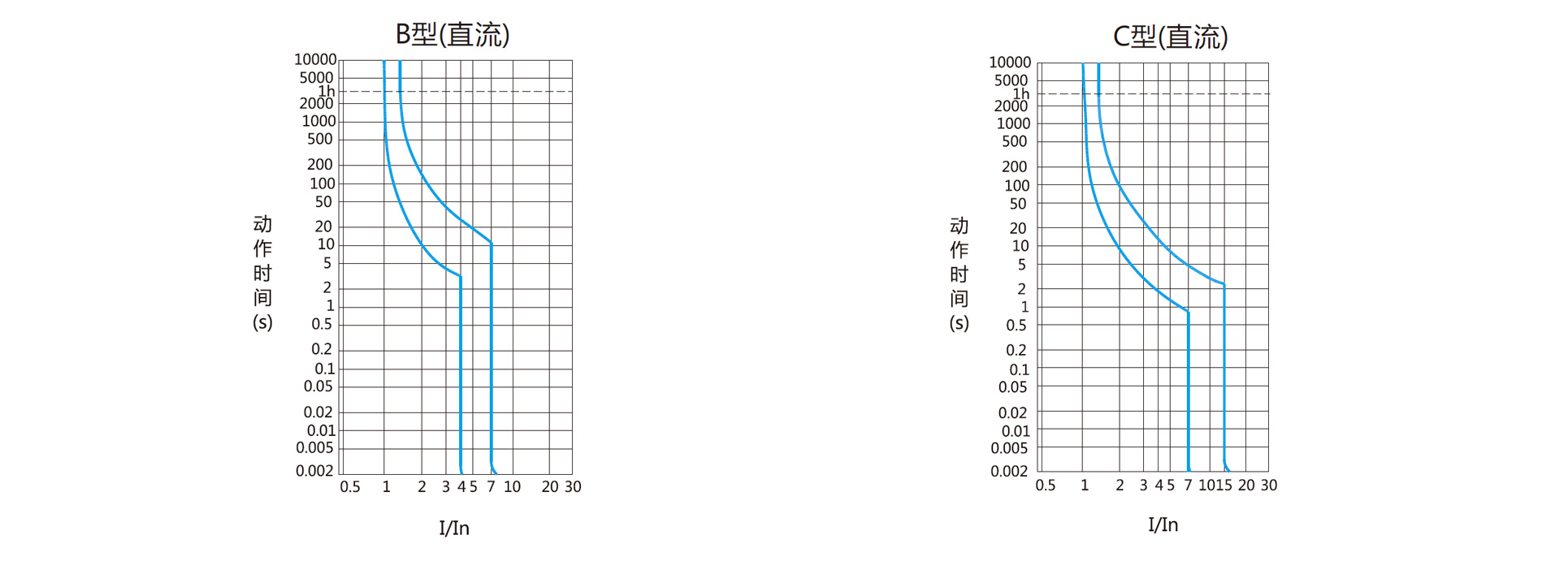

    五、脱扣特性曲线

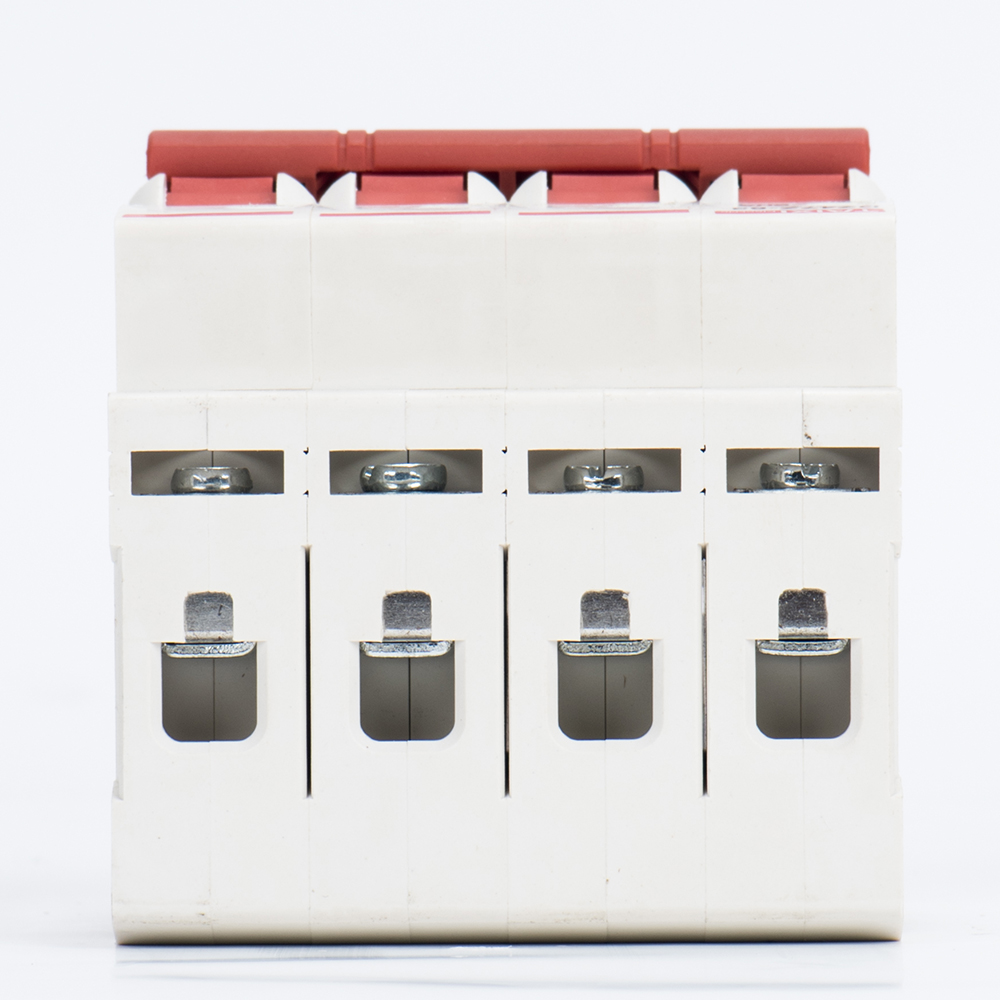

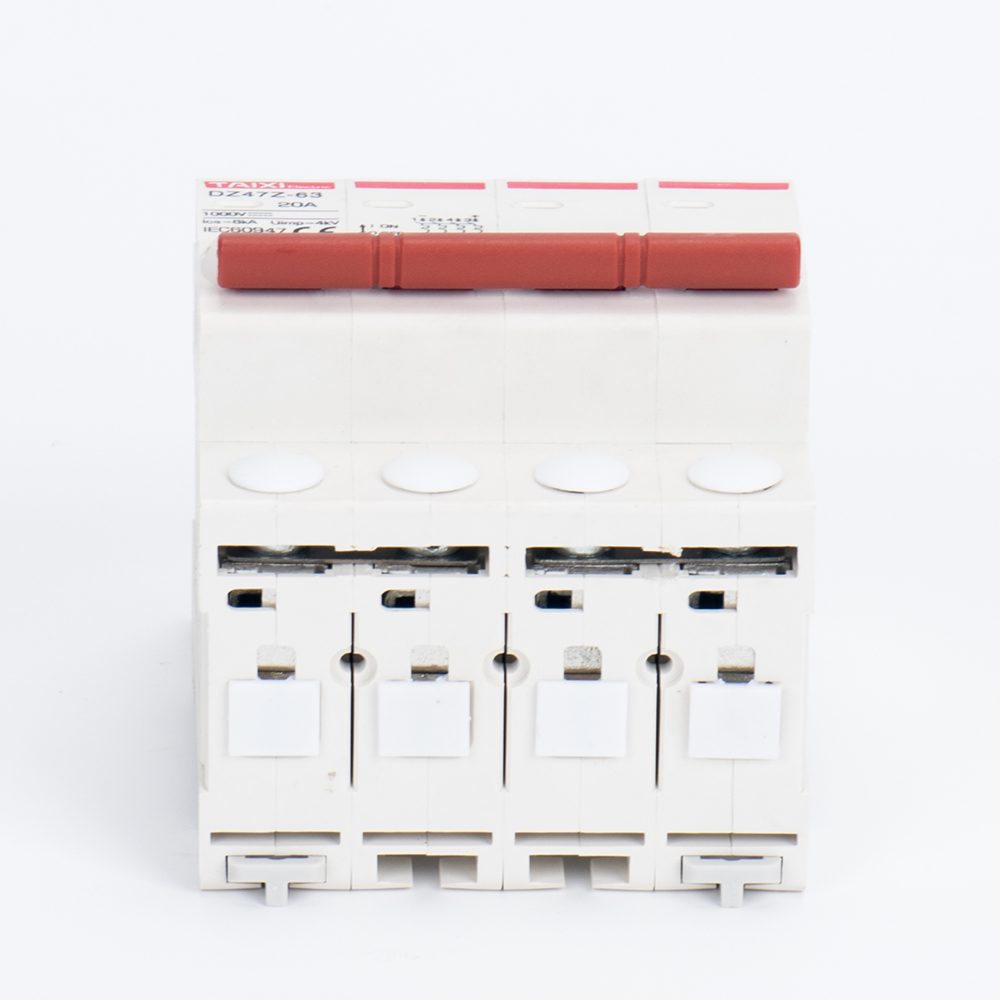

    六、结构特点

    ■ 该直流小型断路器额定短路分断能力高。
    ■ 双重接线功能,出线端可方便地连接标准汇流排和软硬导线,进线端可连接软硬导线。
    ■ 具有红绿安全指示,安全性更高。
    ■ 带储能式机构操作,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品的使用寿命。
    ■ 接线端子带有防误接线功能的燕尾,提高接线效率和可靠性。
    ■ 产品可配合多种模块化附件使用,如S9,V9,XF9,XF9J。
    ■ 壳体等塑料零件均采用高阻燃、耐高温、耐冲击塑料制成。

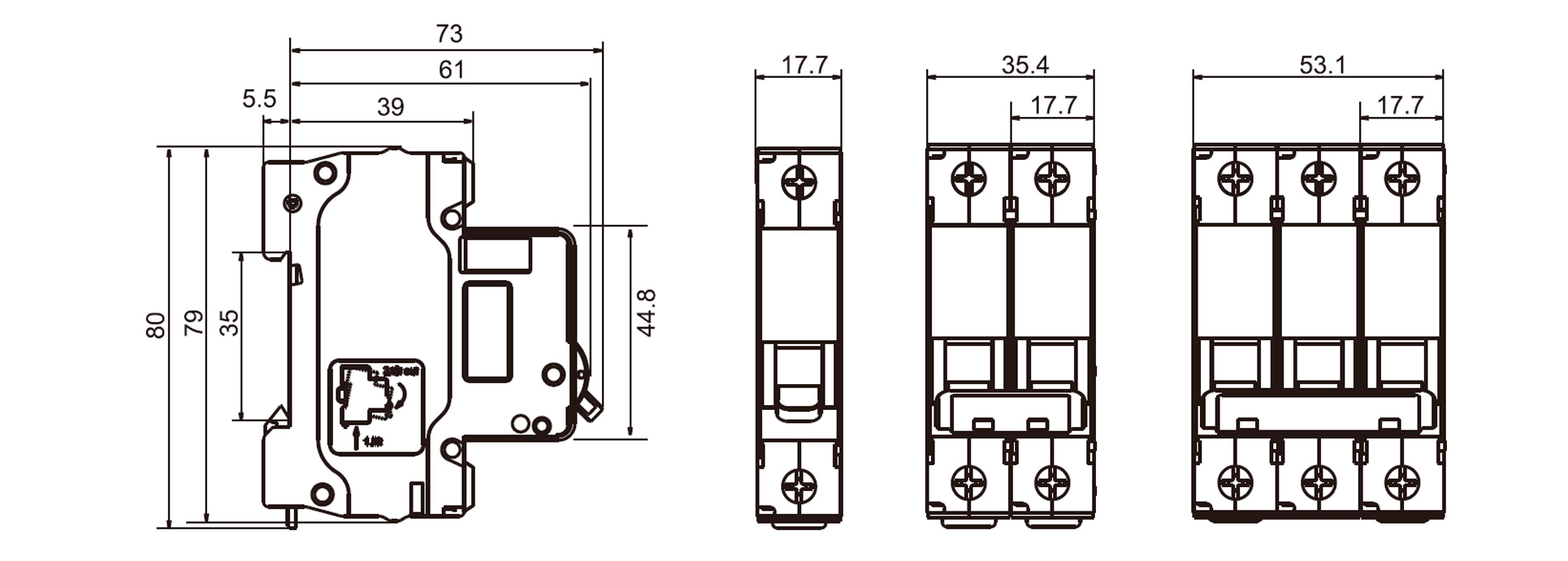

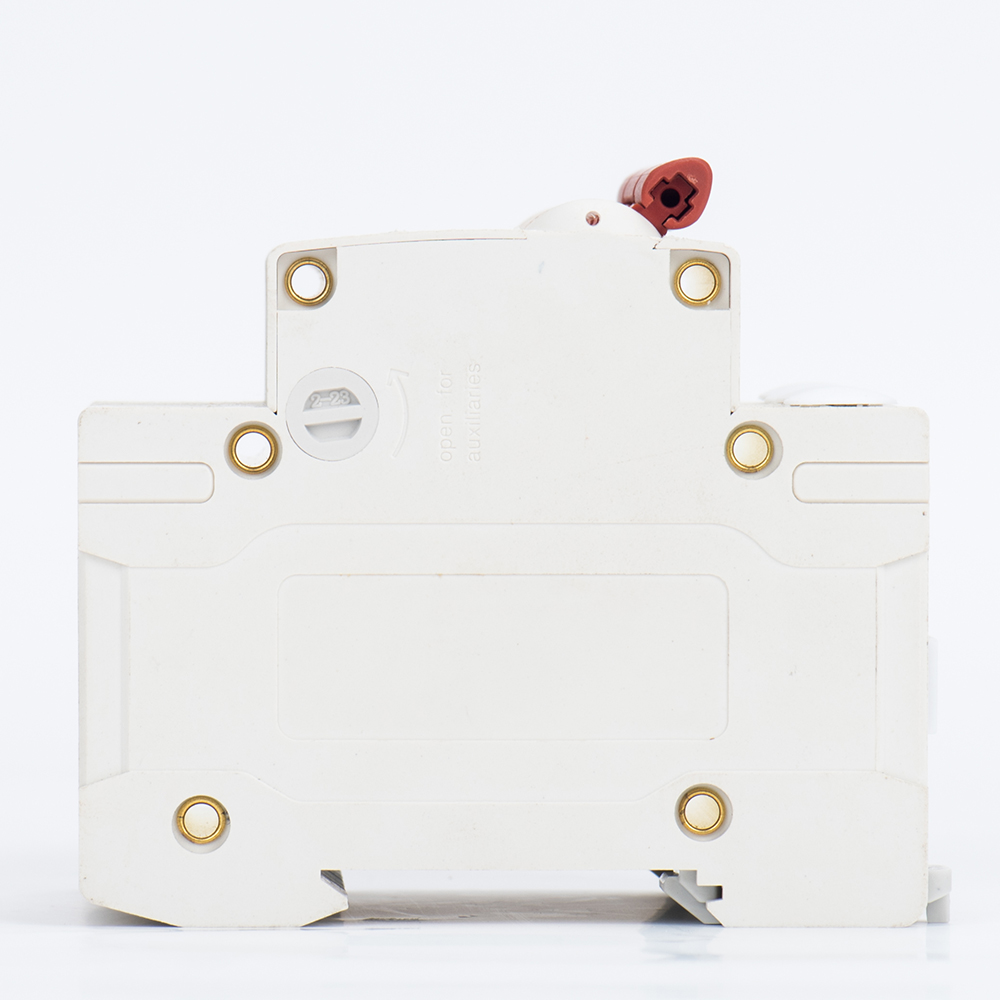

    七、外形及安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    80*18*75/1P 225*85*80 440*240*260
    80*36*75/2P
    80*54*75/3P
    80*72*75/4P

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.098/1P 1.1kg 17.5kg
    0.197/2P
    0.296/3P
    0.394/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P 180只/1P
    6只/2P 90只/2P
    4只/3P 60只/3P
    3只/4P 45只/4P
