  • 一、适用范围

    DZ47S-63 IC卡控制预付费断路器(预付费电表专用小型断路器),该断路器具有智能分励脱扣功能,适用于交流50Hz(或60Hz),额定工作电压 230/400V,额定电流63A的线路中,对线路进行远距离控制分断或自动信号控制分断,同时对线路起过载和短路保护 作用,也可以作为线路的不频繁操作转换之用。目前,广泛应用于IC卡预付费电度表配套使用来控制线路的通断。
    DZ47S-63 IC卡控制预付费断路器具有体积小、安装方便等特点,对住宅付费的电表一个控制,当IC卡的充值余额不 足的情况下控制断路器会自动断开,起到断电的作用,等用户继续充值后合上即可。
    主要功能:过载保护、短路保护、隔离、接受IC卡电能表的信号切断电路。
    IC卡控制预付费断路器符合IEC60898、GB10963、GB14048.2标准,具有国际先进水平

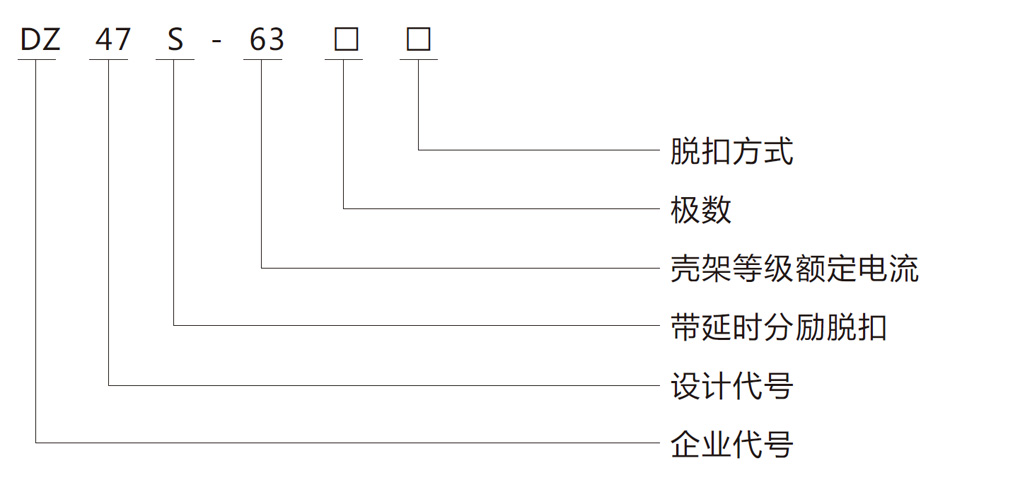

    二、型号及其含义

    三、技术参数

    ■ 额定电流:6,10,16,20,25,32,40,50,63A
    ■ 极数:1P+N/3P+N
    ■ 额定工作电压:(1P+N) 230V;(3P+N) 400V
    ■ 频率:50Hz
    ■ 工作电压范围:(65%~120%) Un
    ■ 分断能力:230V(1P+N),400V(3P+N);
    ■ 延时动作时间(智能分励脱扣时间):0.5s~2s
    ■ 复位时间:<30s
    ■ 机械寿命:20000次
    ■ 电气寿命:4000次,COSΦ=0.85~0.9;
    ■ 限流等级:3
    ■ 冲击耐受电压:6kV
    ■ 使用环境温度:-25℃~70℃
    ■ 抗湿热性:2类(温度55℃时相对湿度95%)
    ■ 接线:端子接线面积
       □ 6-32A,适用于20mm²及以下导线
       □ 40-63A,适用于25mm²及以下导线
       □ 隧道式接线端子,上下锁定夹,安装更方便接线端子拧紧扭矩2.0N·m。
    ■ 信号连接导线
       □ 信号线位于断路器底部
       □ 独立信号线截面积0.3mm²,长度1000mm,可根据客户需求定制长度
    ■ 符合标准:GB10963.1, IEC60898-1
    ■ 符合认证:CCC
    ■ 脱扣特性:C型曲线
       □ 保护常规负载和配电线缆
       □ 脱扣特性:瞬时脱扣范围(5~10)In

    四、正常工作和安装条件

    环境温度:-25℃~+60℃;
    海拔高度:安装地点的海拔不超过2000m ;
    安装类别:Ⅱ、Ⅲ 级;
    安装方式:采用TH35-7.5型钢安装轨安装。

    DZ47S-63 IC卡控制预付费断路器过电流保护特性:

    序号 额定电流 起始状态 试验电流 规定时间 预期结果
    1 全部规格 冷态 1.13In t≤1h 不脱扣
    2 全部规格 紧接着前项试验后进行 1.45In t<1h 脱扣
    3 In<32
    2.55In 1s<t<60s 脱扣
    In<32 1s<t<120s
    4 全部规格 冷态 5In t≤0.1s 不脱扣
    10In t<0.1s 脱扣

    DZ47S-63分励脱扣特性

    型号 额定控制电压 动作时间 重复操作间隔时间
    DZ47S-63 230V~ 0.5s <2s<>3min
    额定电流In(A) 铜 铜导线标称截面积(mm²)
    10 1.5
    16、20 2.5
    25 4
    32 6
    40、50 10
    63 16

    DZ47S-63不同环境温度下的电流修正值

    温度(℃)
    修正电流值
    额定电流(A)
    -25 -20 -10 0 10 20 30 40 50 60
    10 12.5 12.4 11.9 11.3 10.8 10.4 10 9.7 9.2 8.5
    16 20 19.8 18.9 18.1 17.3 16.5 16 15.5 14.6 13.8
    20 25 24.8 23.6 22.6 21.1 20.6 20 19.4 18.2 17.2
    25 31.25 31 29.5 28.3 27 25.8 25 24.3 22.8 21.3
    32 40 39.7 37.8 36.2 34.6 33 32 31 28.8 27.2
    40 50 49.6 47.2 45.2 43.2 40.8 40 38.4 37.2 35.2
    50 63.5 62.5 59 56.5 54 51.2 50 48 45.5 43
    63 80.01 78.8 74.3 71.2 68 64.9 63 60.5 57.3 54.2

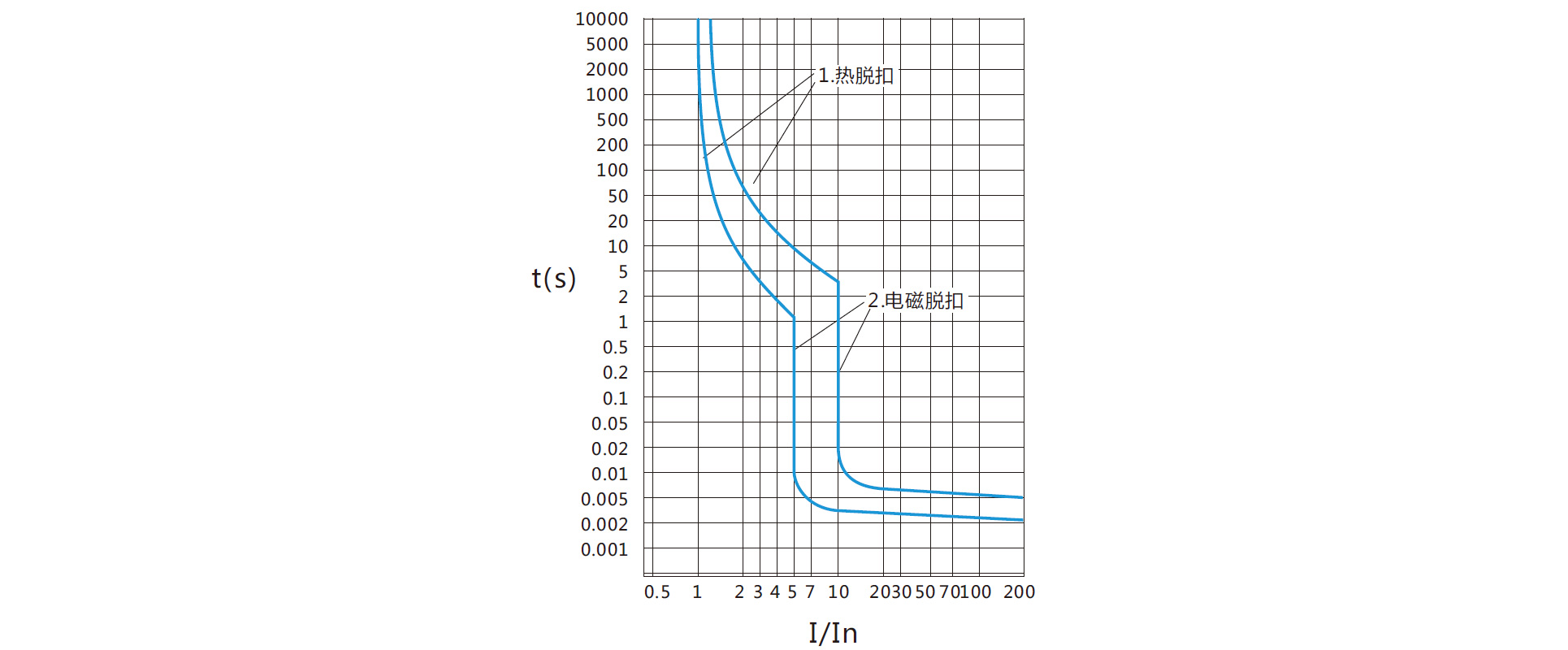

    五、过载电流脱扣特性曲线

    六、结构和工作原理

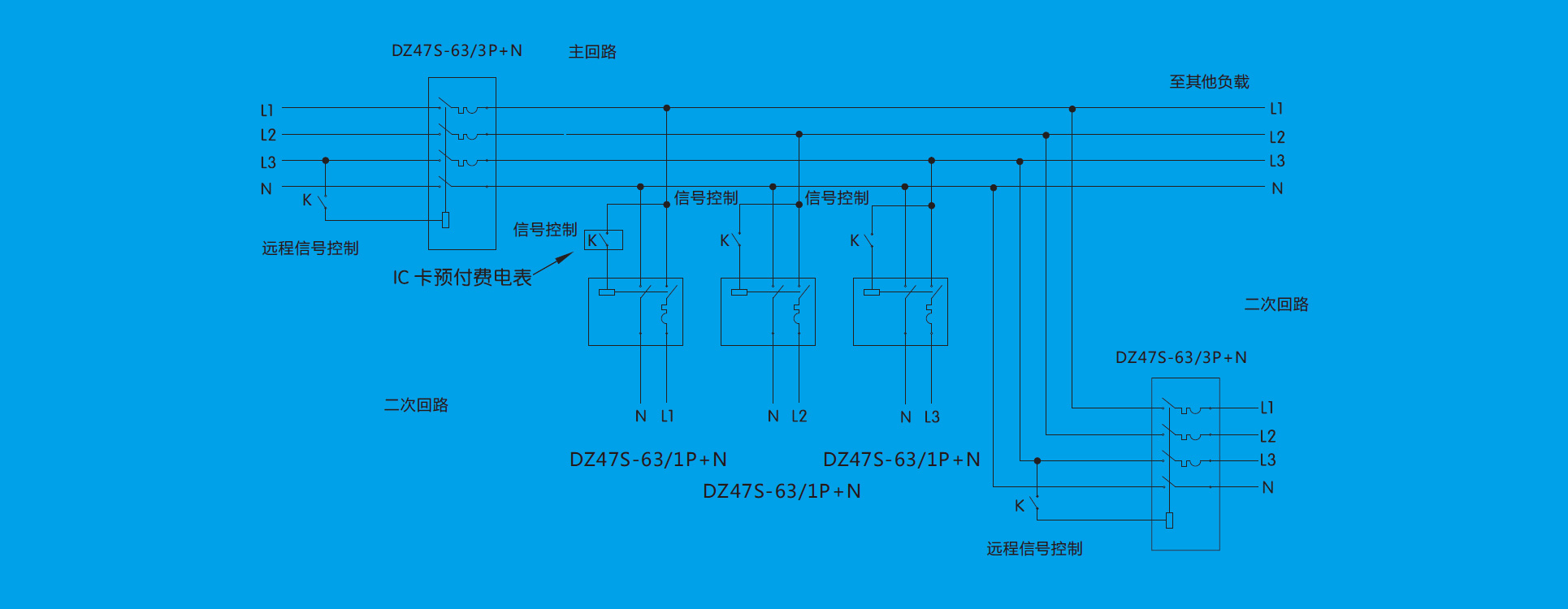

    应用示例

    结构:

    本断路器由DZ47-63小型断路器和信号控制脱扣器组装而成。 DZ47-63小型断路器主要由绝缘外壳、操作系统、触头系统、热磁系统和灭弧系统等组成。信号控制脱扣器由信号输 入端口、信号电压检测电路、延时控制电路和脱扣机构等组成。塑料外壳式断路器和信号控制脱扣器之间通过推杆进行 联动。

    工作原理:

    使用时通过信号输入端口给断路器的信号控制脱扣器加上控制电压,即信号电压(可由远端控制线路提供),然后将断路 器手柄推向闭合位置,通过操作机构带动动触头向静触头运行并与静触头可靠接触,此时线路接通。当线路发生过载故 障时,过载电流使双金属元件弯曲,过载脱扣器动作,推动锁定机构动作,从而实现分断线路。当线路发生短路故障 时,短路电流使瞬时脱扣器动作,推动锁定机构动作实现分断功能。当因为某种需要,必须立即切断线路时,可以通过 远程控制系统断开控制电压,此时信号电压检测电路得到信号后,对脱扣线圈输出电压信号,推动锁定机构动作,实现 分断功能。因此该产品在不同的线路状态下均能达到分断的目的。

    七、结构特点

    断路器带有分励脱扣装置,具有如下特点:
    开闭中性极比过电流保护极先接通后分断;
    额定分断能力高,达6kA;
    断路器操作机构为带储能式自由脱扣机构,触头快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品使用寿命;在正常工作时,触头只能停留在闭合或断开位置;
    分励脱扣器由可控硅、电磁脱扣器等组成驱动元件;
    壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。

    接线:DZ47S-63 IC卡控制预付费断路器适用25mm2及以下导线连接,接线方法用螺钉压紧接线,扭矩为2.0N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16~20 2.5
    25 4
    32 6
    40~50 10
    63 16

    八、外形及安装尺寸
