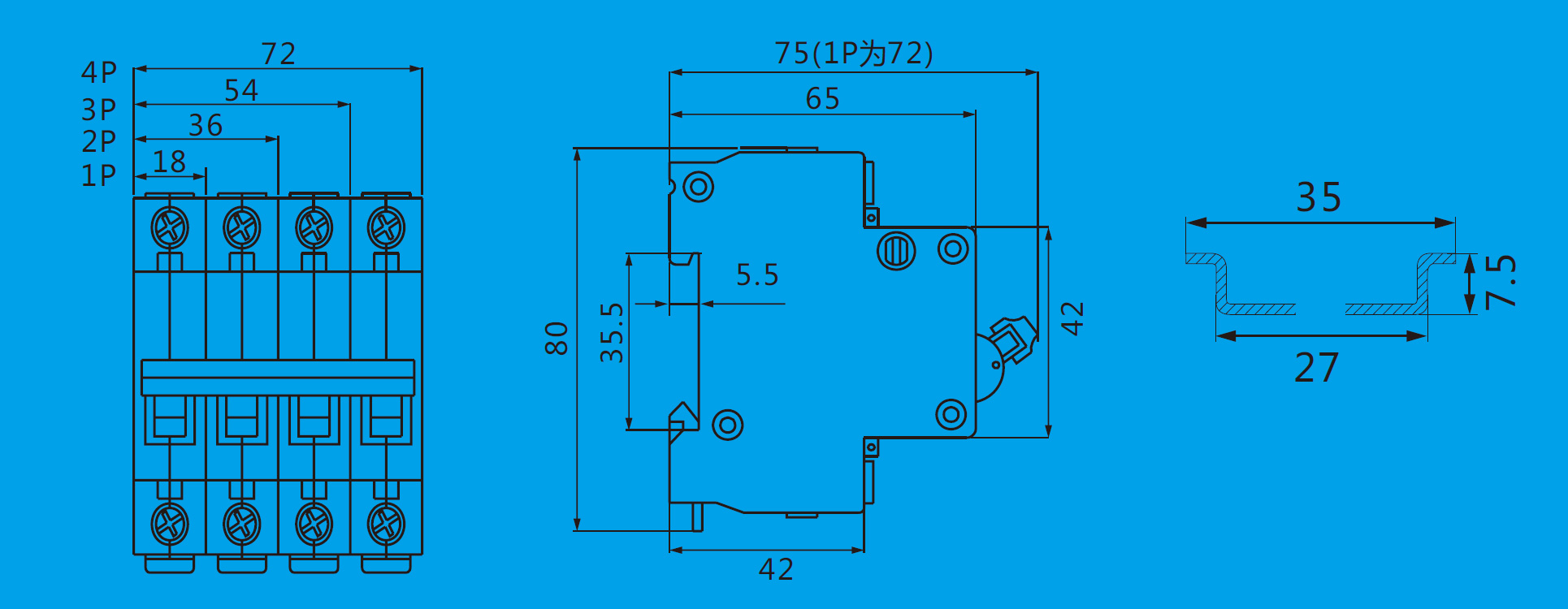

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、适用范围

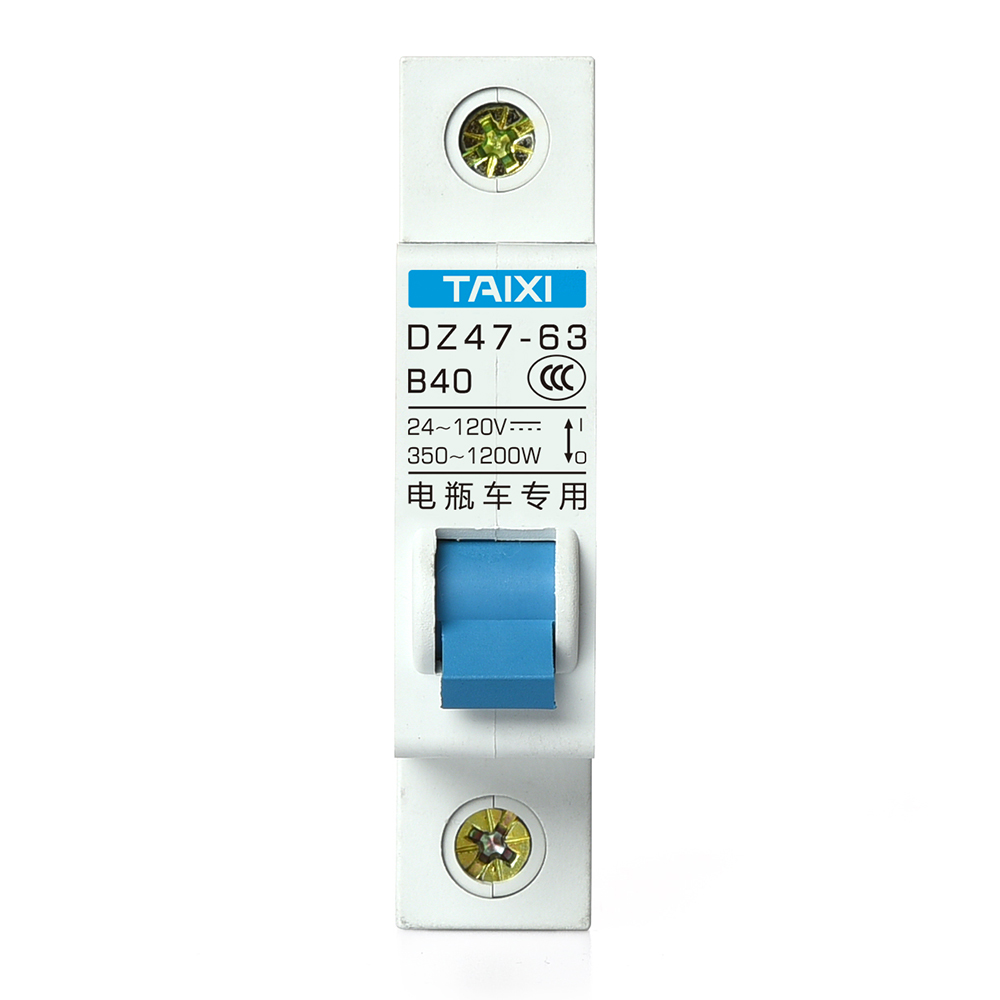

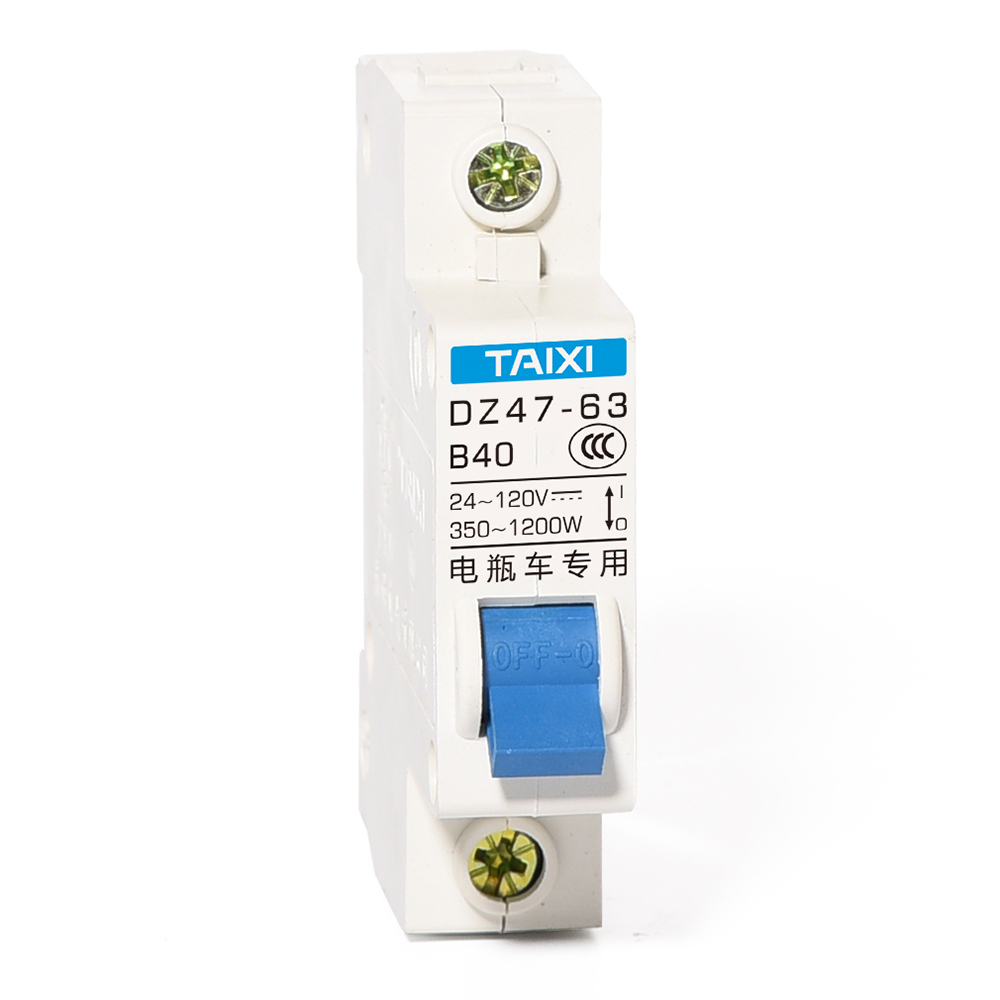

    DZ47-B63电动车专用断路器电动车空气开关电瓶车断路器),专用于电动电摩车的小型断路器,单极额定电压直流12V-64V,额定电流至63A的线路中起过载、 短路保护,同时也可以用在正常情况下不频繁的通断电器装置和电动车照明线路。 电动车断路器符合GB10963.1、IEC60898-1标准。

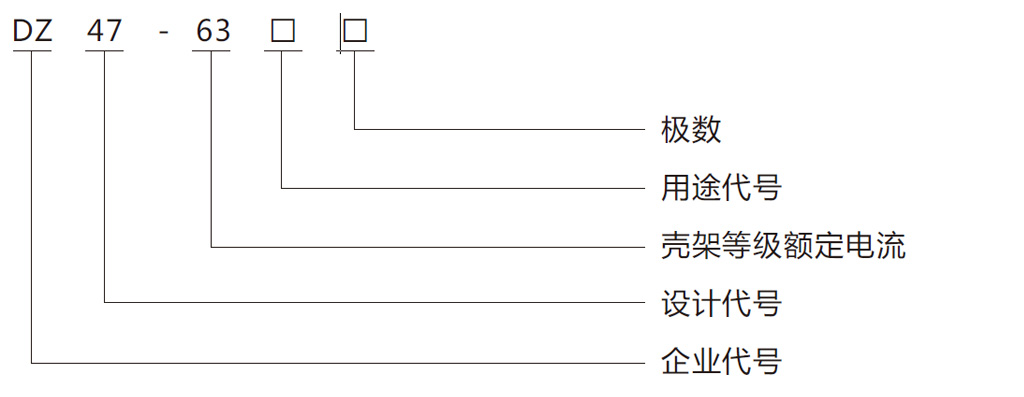

    二、型号及其含义

    三、主要参数机技术性能

    主要规格:
    按额定电流ln分:1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
    额定工作电压分:48V、64V、72V。
    按极数分(POLE):1P.单极。
    按电动车断路器瞬时脱扣器的形式分:B型(3ln~5ln)。
    机械电气寿命:a.电气寿命:不低于4000次; b.机械寿命:不低于10000次。

    序号 脱扣器额定电流In(A) 起始状态 试验电流 规定时间 预期结果 备注
    a 1~63 冷态 1.13In t<1h 不脱扣
    b 1~63 紧接着a项
    试验后进行
    1.13In t<1h 脱扣 电流在5s内稳定
    地上升至规定值
    c 1~32 冷态 2.55In 1s 脱扣
    40~63 冷态 2.55In 1s 脱扣
    d 1~63 冷态 3In t≤0.1s 不脱扣 B型
    e 1~63 冷态 5In t≤0.1s 脱扣 B型

    接线:DZ47-B63断路器(电动车空气开关、电瓶车断路器)适用25mm2及以下导线连接,接线方法用螺钉压紧接线,扭矩为2.0N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16~20 2.5
    25 4
    32 6
    40~50 10
    63 16

    三、主要参数机技术性能
