  • 一、适用范围

    DZ30-32(DPN)“相线+中性线”断路器适用于交流50Hz或60Hz,额定电压在230V的单相住宅线路中,对电气线路的 过载和短路进行保护。零、火线同时切断,杜绝了火线、零线接反或零线对地电位造成的故障及火灾危险,是目前民用 住宅领域中最理想的配电保护开关。
    本产品符合IEC60898-1和GB10963.1标准。
    泰西生产的DZ30-32小型断路器(DPN断路器)已经过国家CCC认证。

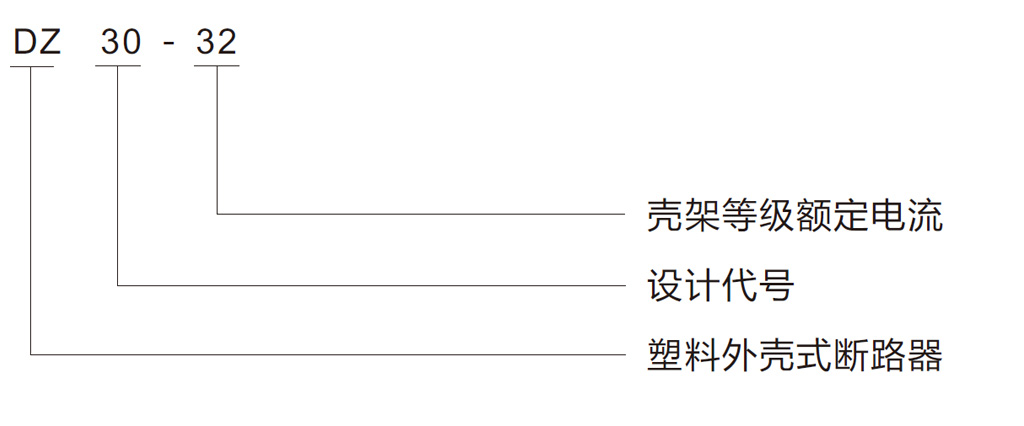

    二、型号及其含义

    三、选型指南

    产品型号 脱扣类型 额定电流
    DZ30-32 C 16

    C:C型 6 : 6A 10 : 10A
    16 : 16A 20 : 20A
    25 : 25A 32 : 32A
    类型 额定电流(A) 宽度(mm) 订货号
    6
    10
    16
    20
    25
    32
    18
    18
    18
    18
    18
    18
    DZ30-32 C6
    DZ30-32 C10
    DZ30-32 C16
    DZ30-32 C20
    DZ30-32 C25
    DZ30-32 C32

    四、技术参数

    ■ 额定电流:6,10,16,20,25,32A。
    ■ 冲击耐受电压:4kV。
    ■ 机械寿命:10000次。
    ■ 电气寿命:4000次。
    ■ 使用环境温度:环境温度-5℃~+40℃,24h内平均温度不超过35℃。
    ■ 海拔高度:≤2000m。
    ■ 符合标准:IEC60898-1/GB10963.。1
    ■ 符合认证:CCC认证。
    ■ 脱扣特性:保护常规负载和配电线缆,瞬时脱扣范围(5~10)In。
    ■ 安装方式:采用TH35-7.5安装轨安装。产品直接带零线安装,避免零线接线错误潜在的触电危险。

    电流等级(A) 螺钉 额定扭矩(N.m) 极限扭矩(N.m) 标准扭矩(N.m)
    6~32 M4 2.0 3.0 1.5
    额定电流(A) 6,10,16,20,25,32
    级数 1P+N
    壳架等级额定电流(A) 32
    额定电压(V) 230
    额定短路分断能力 试验线路预期电流(A) 4500
    功率因数cosΦ 0.65~0.70

    五、结构特征

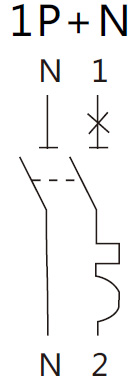

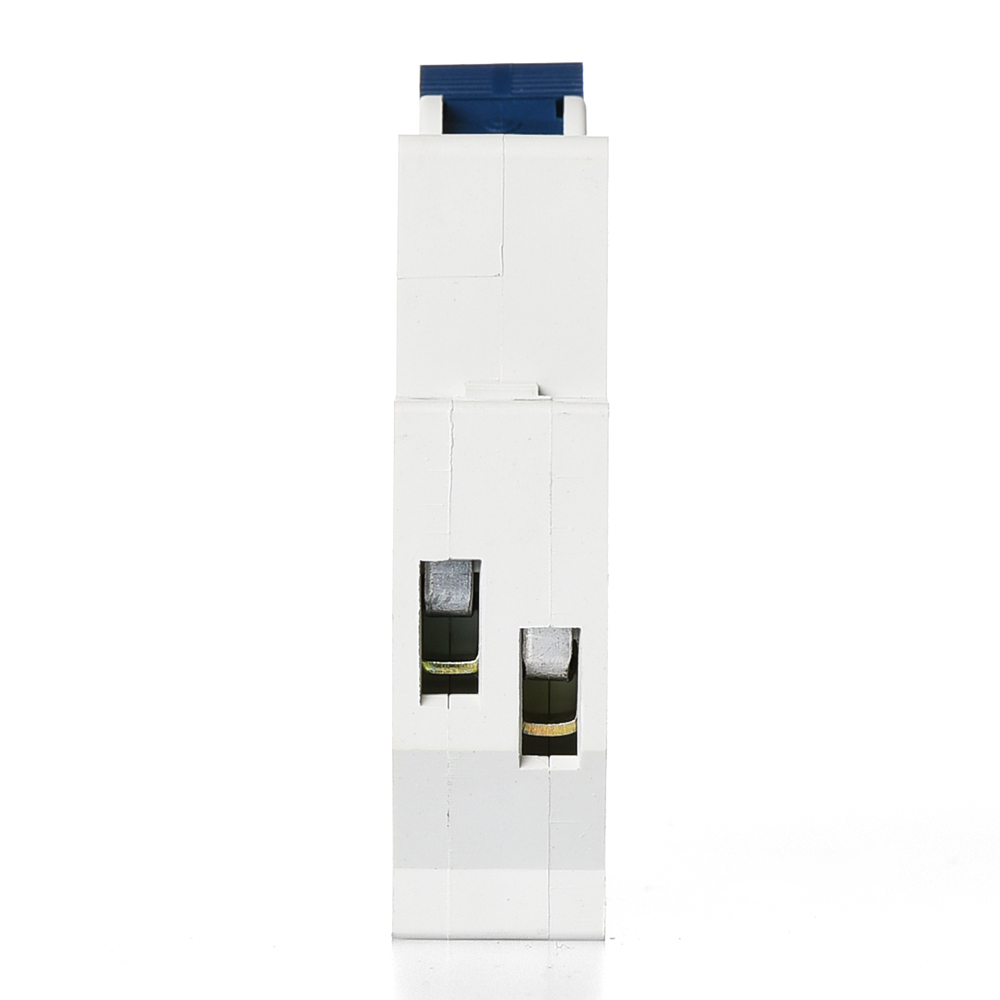

    DZ30系列DPN断路器分断能力高、体积小、结构尺寸紧凑,在两极一个模数(18mm)宽度内,具有两个极 (P+N),相线、N线同时切断,且N极具先接通后断开的优点,杜绝了相线、N线接反或N线对地电压造成人身危险。 采用导线接线方式,最大可接10nm²的圆铜导线。
    采用TH35-7.5型标准钢安装导轨进行安装。

    六、结构特点

    DZ30断路器体积小,结构紧凑,18MM宽度内拥有1P+N两极,是DZ47两极产品的一半宽度,价格比优于同类产品。
    DZ30断路器壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
    DZ30产品直接带零线安装,避免零线接线错误潜在触电危险。
    DZ30小型断路器采用导轨安装,方便省时。

    七、主要参数及技术性能

    序号 试验电流 起始状态 规定时间 预期结果 备注
    a 1.13In 冷态 t<1h 不脱扣
    b 1.45In 紧接着a项
    试验后进行
    t<1h 脱扣 电流在5s内稳定
    地上升至规定值
    c 2.55In 冷态 1s <60s<>脱扣
    d 5In 冷态 t≤0.1s 不脱扣 通过闭合辅助
    e 开关接通电流
    e 10In 冷态 t<0.1s 脱扣

    接线:DZ30(DPN)适用10mm²及以下导线连接,接线方法用螺钉压紧接线。

    额定电流 In(A) 铜导线标称截面积(mm²)
    6 1
    10 1.5
    16、20 2.5
    25 4
    32 6

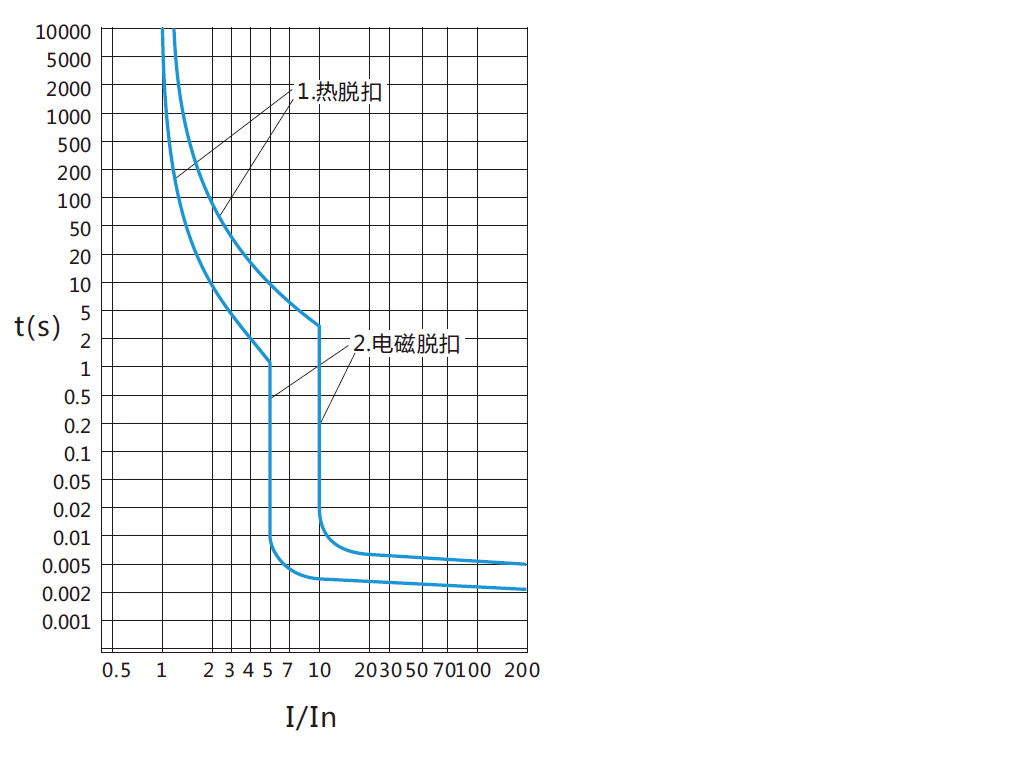

    八、脱扣特征曲线

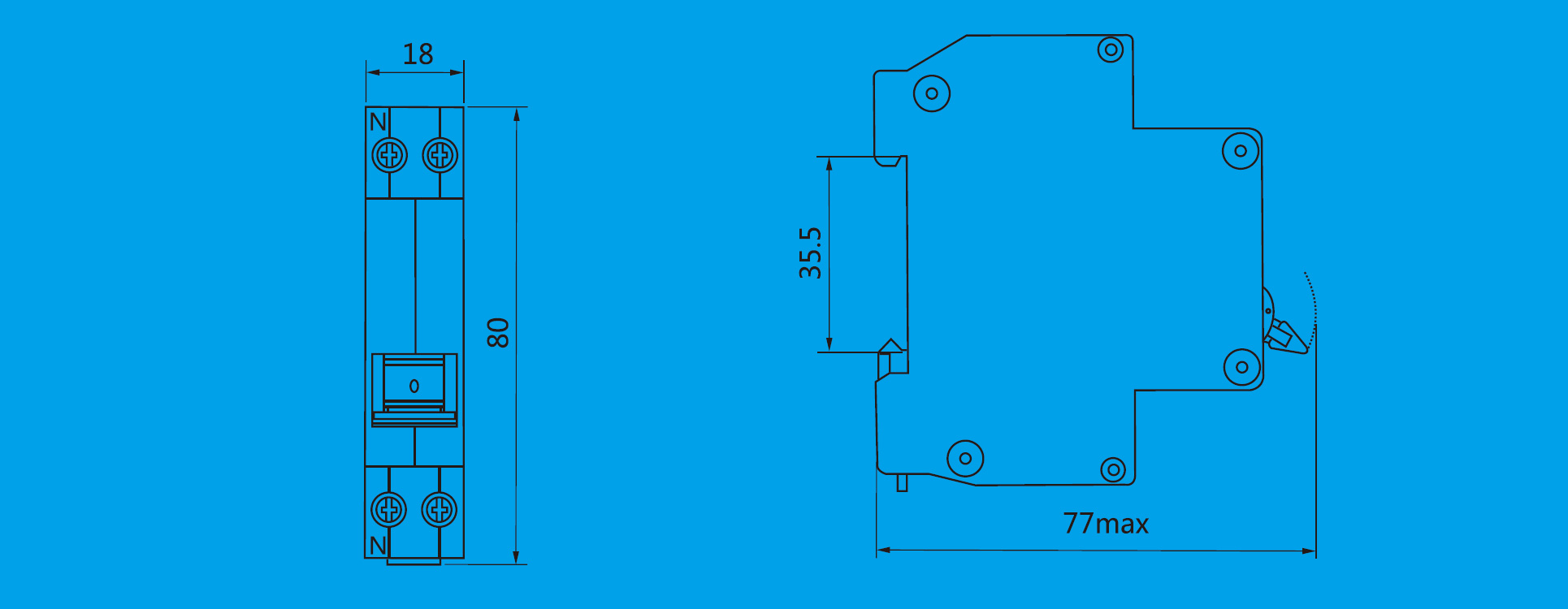

    九、外形及安装尺寸(mm)
