  • 一、适用范围

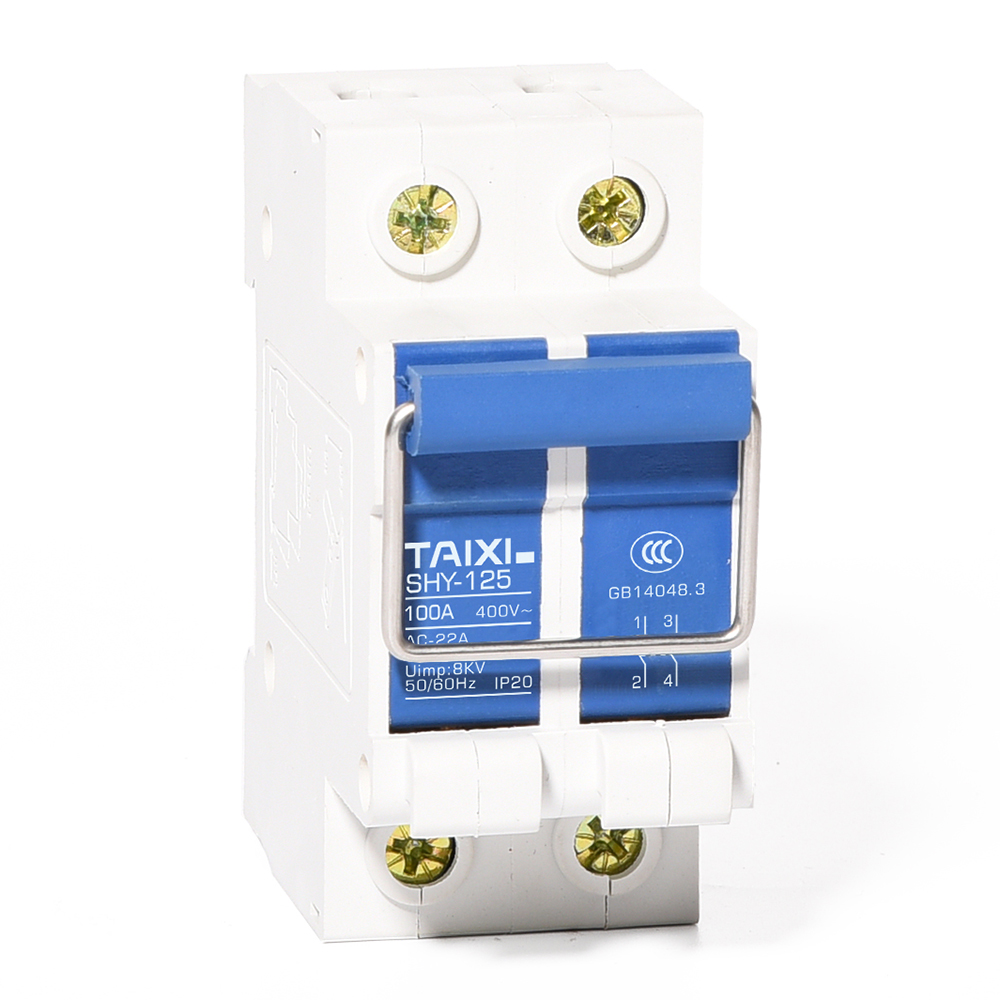

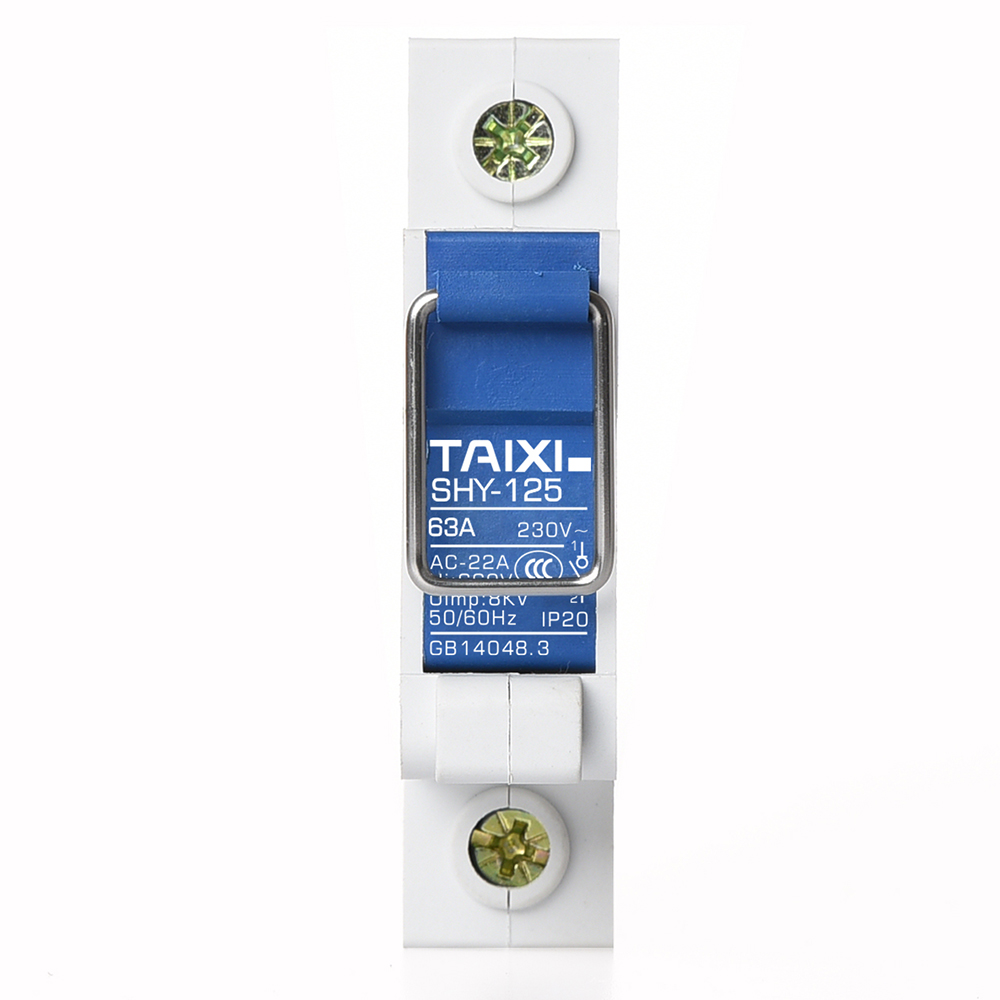

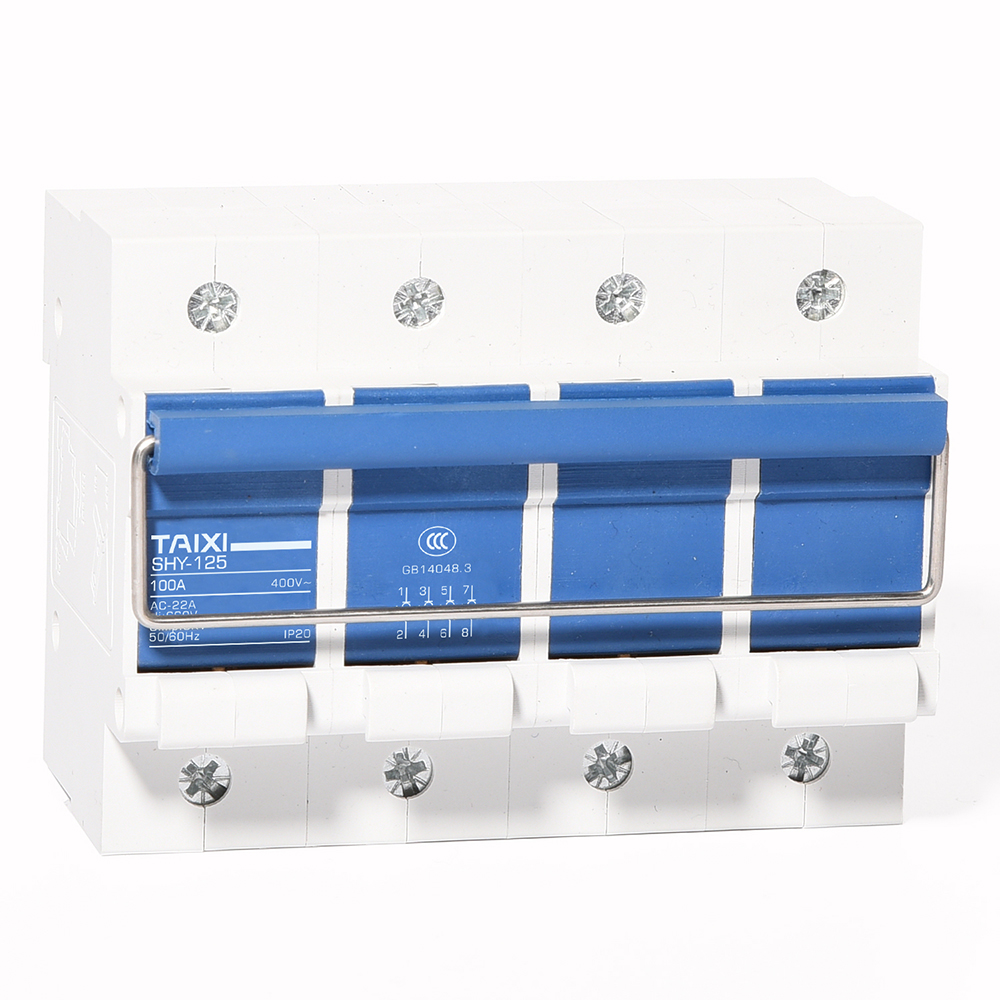

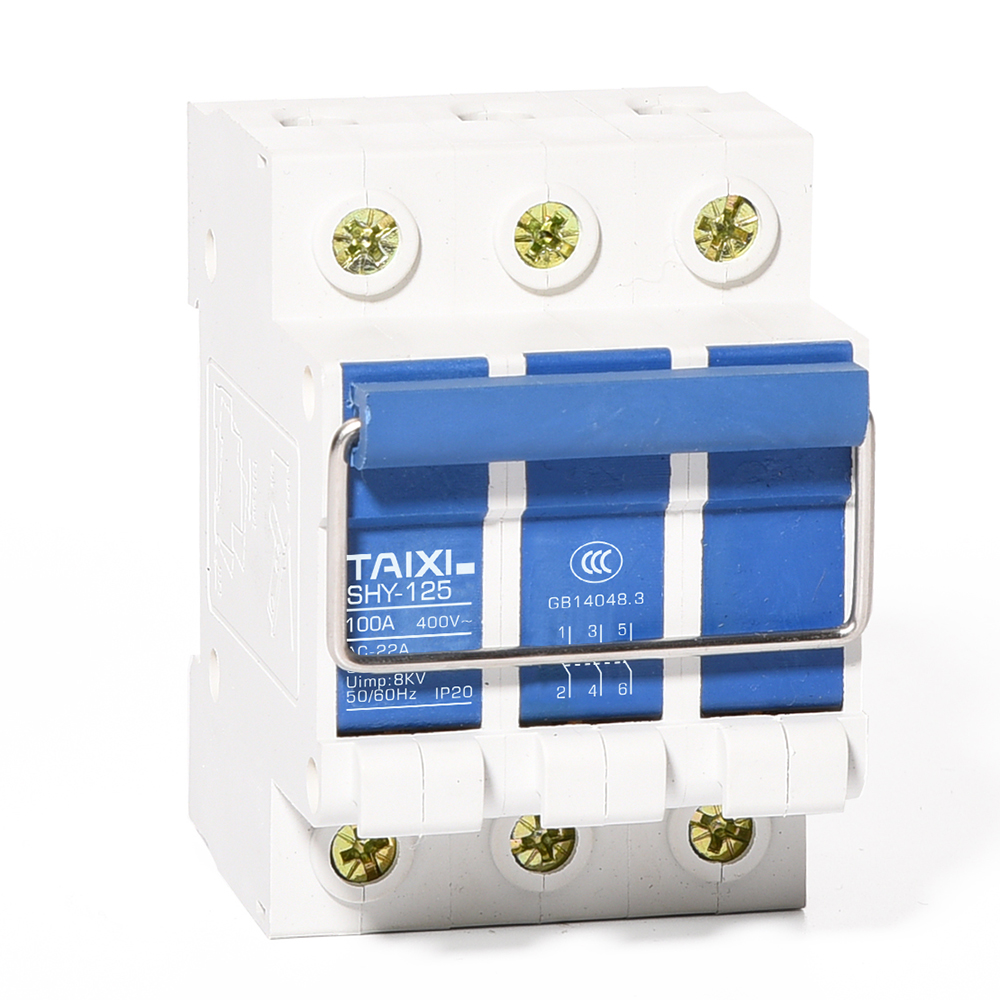

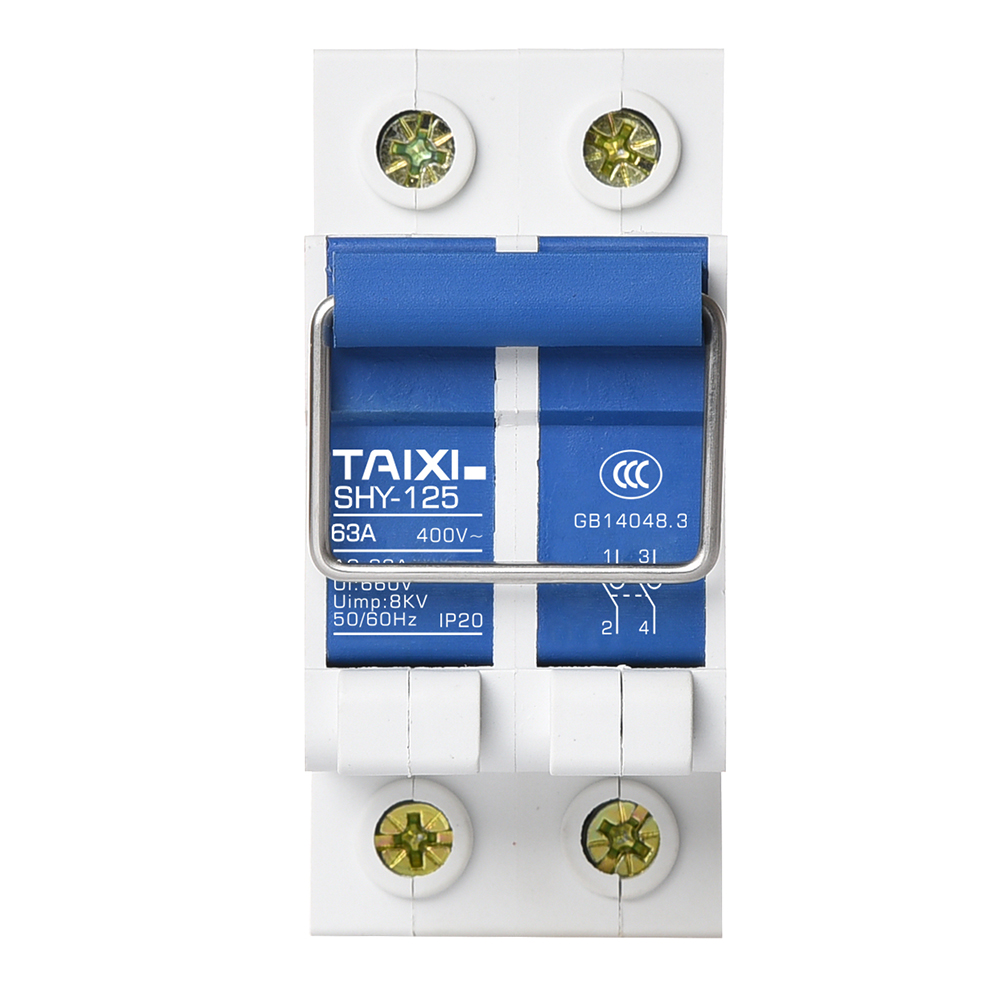

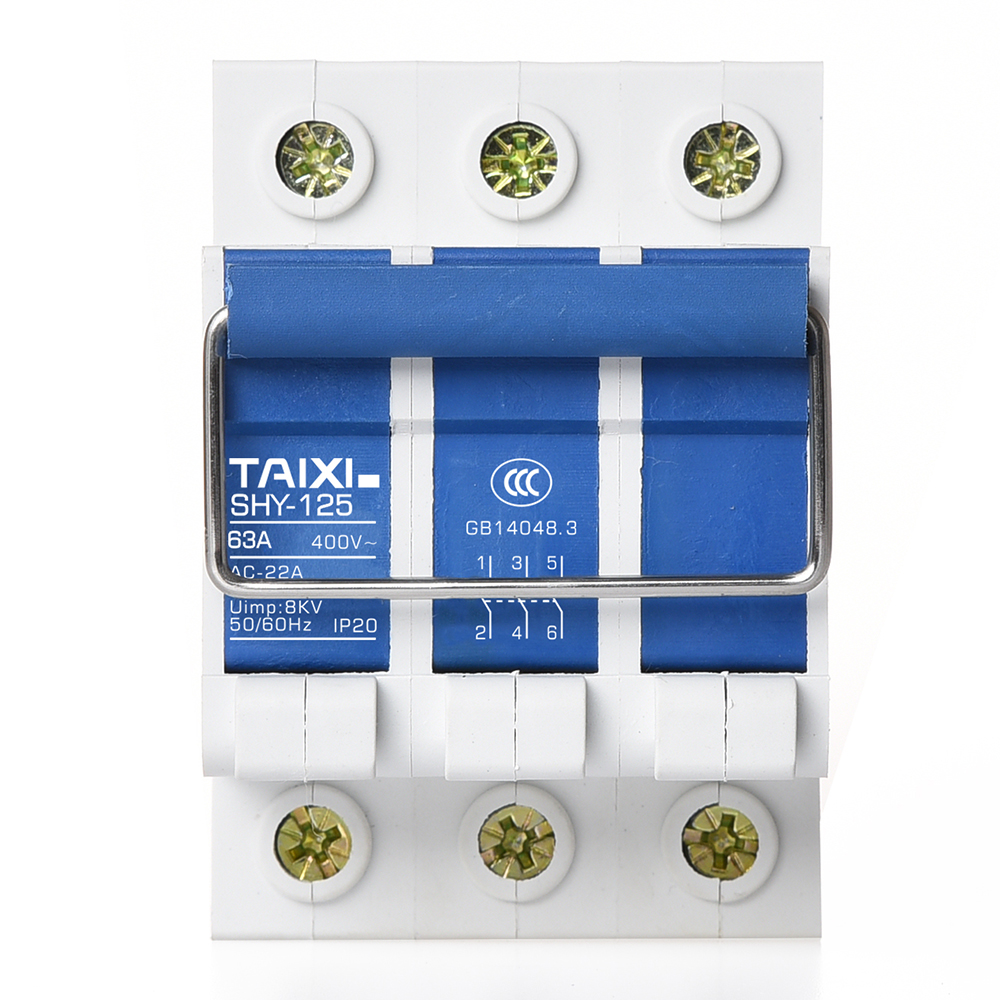

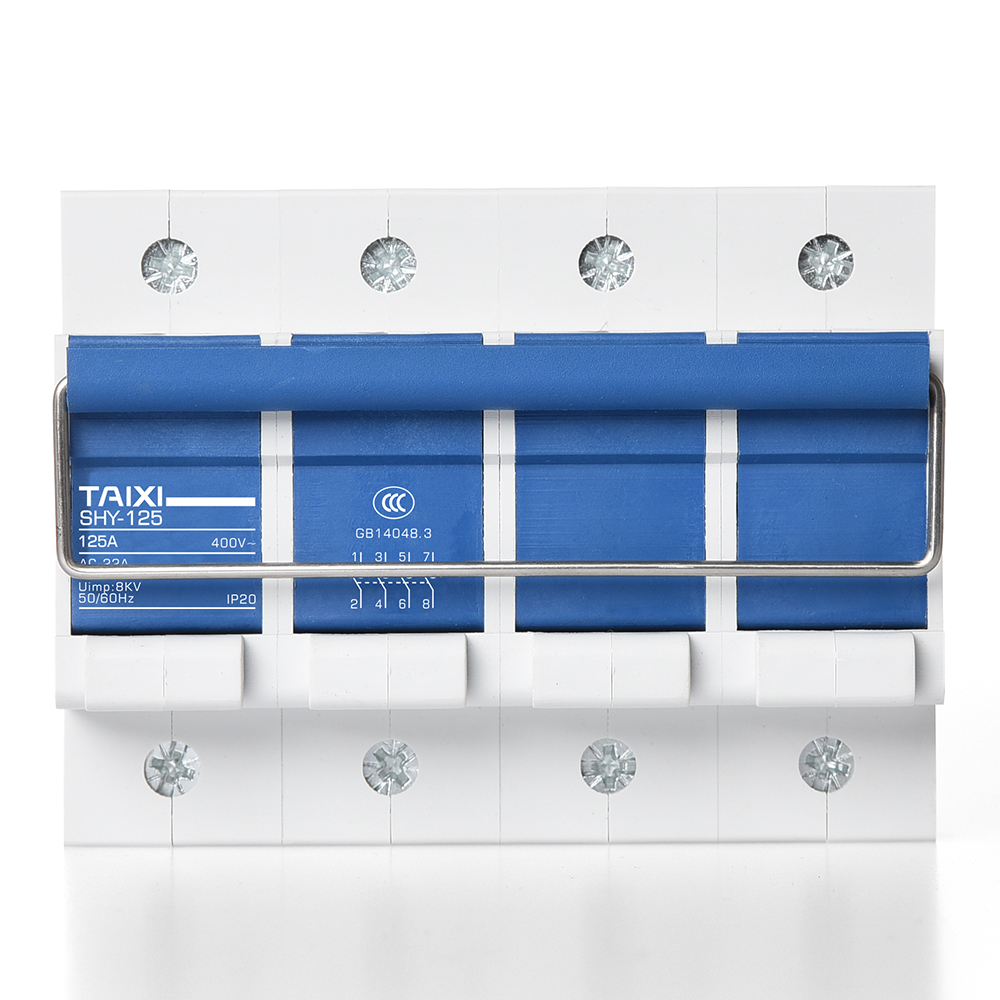

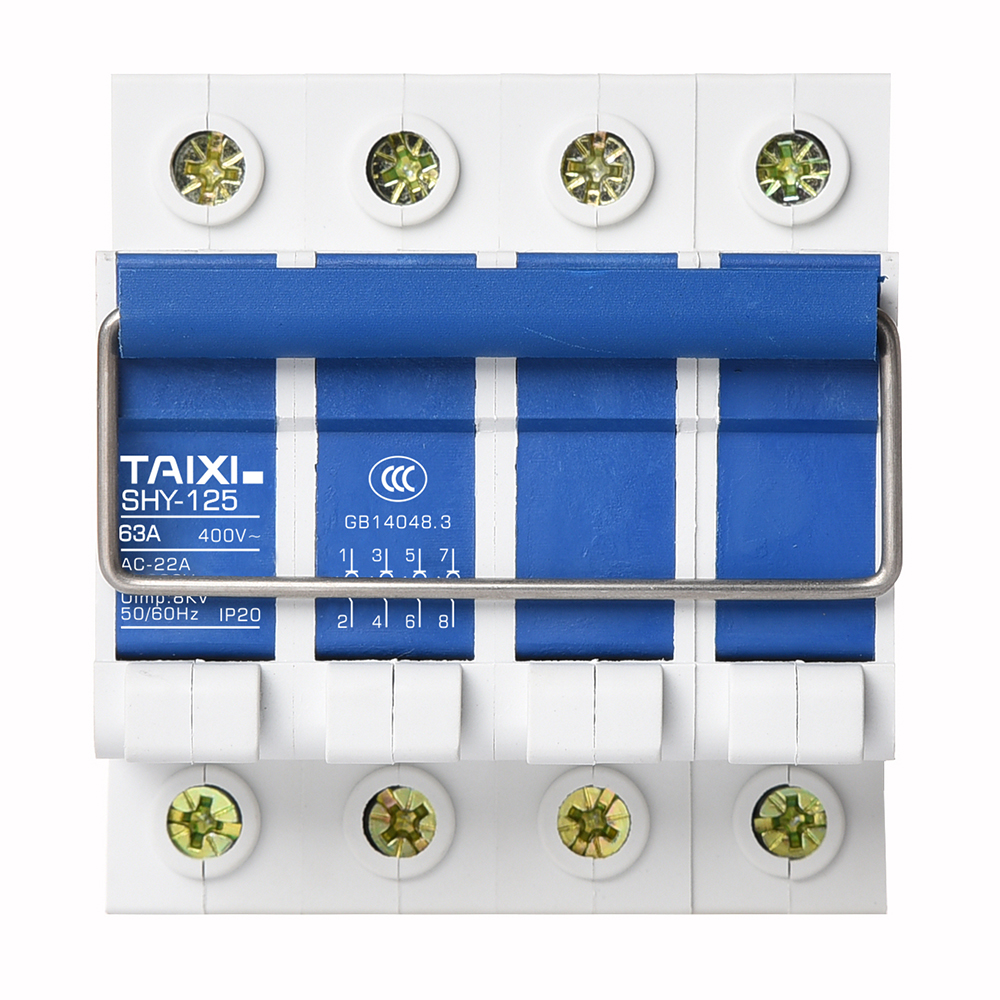

    SHY-125手拉式隔离开关(同NH3)(又称为拉钩式隔离开关),适用于交流50/60Hz,额定电压230-400V以下,额定电流63A至125A的电阻和电感混合电路中,主要供无负载情况下接通或断开电路,作线路与电源接通或隔离之用。尤其适合线路检修时有效隔离电源并防止意外合闸,以确保检修人员的操作安全,拉钩式隔离开关广泛使用在国家农网电表箱配套产品中,代替原老型的闸刀开关,安装更加方便,外形更加美观。 隔离开关是高压开关电器中使用最多的一种电器,顾名思义,是在电路中起隔离作用的它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。

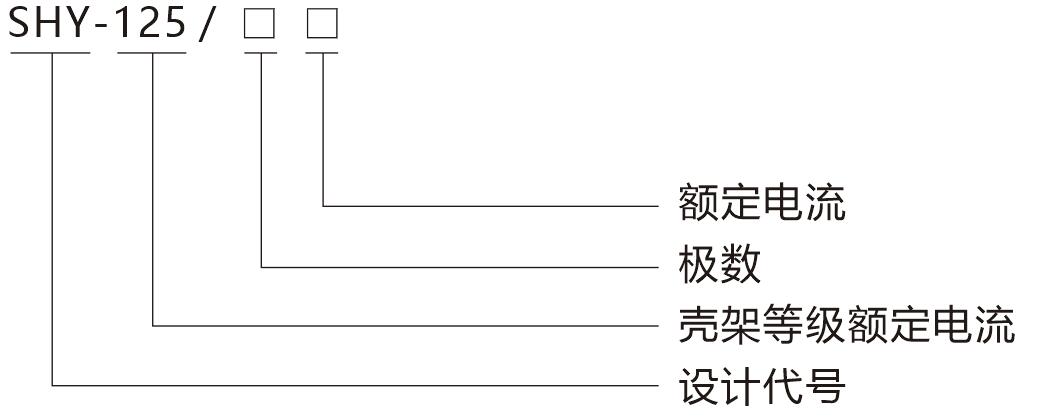

    二、型号及其含义


    三、使用环境及工作条件

    ◆ 周围空气温度:-5摄氏度~+40摄氏度,平均温度不超过+35摄氏度。
    ◆ 海拔高度:不超过2000m。
    ◆ 大气相对温度:+40度量不超过50%,最湿月为90%。
    ◆ 污染等级为:II级。
    ◆ 使用类别:AC-22A。
    ◆ 安装条件:手拉式隔离开关正常为垂直安装(上端为进线),手柄向上推合,触头接通:往下扮则触头断开,再将手柄扣住可避免意外合闸。
    ◆ 安装形式采用TH35-7.5型钢安装轨安装

    四、结构特点

    手拉式隔离开关系直接手柄操作,模数化、标准化导轨安装结构,尤其适用作终端组合电器的配套隔离开关元件。由于动静触头采用合理的接触形式,导电和稳定性好。操作绝缘手柄与动触头铆连一体,动触头随便手柄拉开而断开,且明显可见,无需另设闭合位置指示器。并因手柄上附有一环鉔,可与下端搭勾紧紧扣住,故可避免意外合闸,大大提高了安全性,从而确保检修人员的操作安全,特别适合于非专业人员使用和操作。

    五、主要技术参数

    额定电流(A) 32、63、80、100、125
    极数(P) 1、2、3、4
    额定工作电压(V) 单相 230
    三相 400
    额定短时耐受电流 12le,通电时间为1s
    额定短路接通能力 20le,通电时间为0.1s
    额定接通与分断能力 3le,1.05Ue,cosφ=0.65
    操作性能 空载8500次,有载1500次,共10000次

    六、安装与使用

    ■ 拉钩式隔离开关应垂直安装,上端静触头接线端子与电源相连,使动触头断开时不带电,以确保手动操作时人身安全。
    ■ 手拉式隔离开关闭合和断开时正常情况下不许带负载操作。断开后应将套装在手柄上的环箍紧扣在开关下端相应拉钩上,以防意外合闸,确保检修人员生命安全。

    七、注意事项

    ■ 拉钩式隔离开关不应多次通断较大的过载,也不宜频繁通断正常的工作电流,并切忌强力猛推猛拉开关,以避免发生意外和缩短产品的使用寿命。
    ■ 手拉式隔离开关内无灭弧室,不许用来分断故障电流。若有需要,用户可自行选用合适的熔断器组合,使具有较大负载和短路分断能力(其具体分断能力由选用熔断器的分断能力而定)

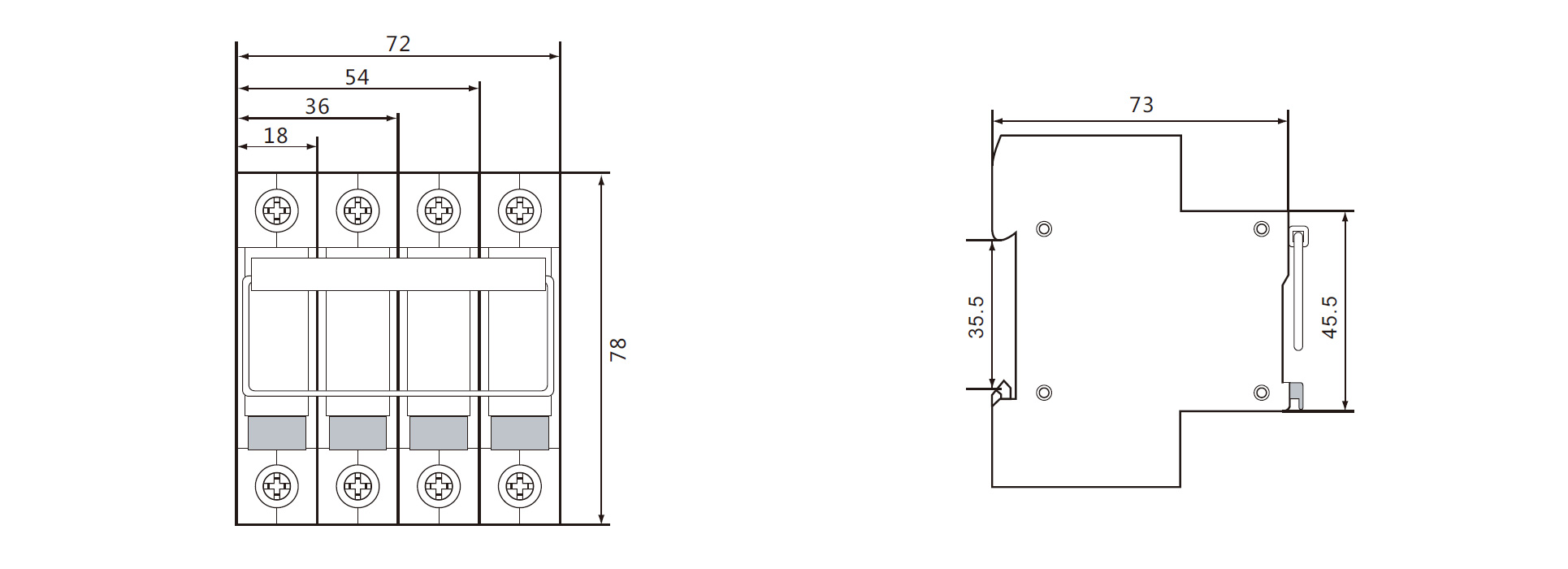

    八、外形和安装尺寸

    九、了解手拉式隔离开关

    手拉式隔离开关的主要作用

    ①、分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。
    ②、根据运行需要,换接线路。
    ③、可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。
    ④、根据不同结构类型的具体情况,可用来分、合一定容量变压器的空载励磁电流。
    高压隔离开关按其安装方式的不同,可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用,适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘,因此,具有的明显优点,就是节约占地面积,减少引接导线,同时分合闸状态特别清晰。在超高压输电情况下,变电所采用单柱式刀闸后,节约占地面积的效果更为显著。在低压设备中主要适用于民宅、建筑等低压终端配电系统。主要功能:带负荷分断和接通线路

    手拉式隔离开关的特点

    ①、在电气设备检修时,提供一个电气间隔,并且是一个明显可见的断开点,用以保障维护人员的人身安全。 ②、隔离开关不能带负荷操作:不能带额定负荷或大负荷操作,不能分、合负荷电流和短路电流,但是有灭弧室的可以带小负荷及空载线路操作。 ③、一般送电操作时:先合隔离开关,后合断路器或负荷类开关;隔离开关断电操作时:先断开断路器或负荷类开关,后断开隔离开关。 ④、选用时和其它的电气设备没有什么两样,都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。 隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

    手拉式隔离开关的应用

    ①、用于手拉式隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。
    ②、手拉式隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式。
    ③、用以接通或断开小电流电路。一般在断路器前后二面各安装一组隔离开关,目的均是要将断路器与电源隔离,形成明显断开点;因为原来的断路器采用的是油断路器,油断路器需要经常检修,故二侧就要有明显断开点,以利于检修;一般情况下,出线柜是从上面母线通过开关柜向下供电,在断路器前面需要一组隔离开关是要与电源隔离,但有时,断路器的后面也有来电的可能,如通过其它环路的反送,电容器等装置的反送,故断路器的后面也需要一组隔离开关。
    手拉式隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭,甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。同时,也可以用来操作一些小电流的电路

    十、订货须知

    订货时要标明下列各点:
    产品型号和名称:如SHY-125手拉式隔离开关/拉钩式隔离开关
    额定电流:100A。
    极数:3P
    订货数量:如77777只。
    订货举例:SHY-125拉钩式隔离开关,63A,2P,2560只。

  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    80*27*68/1P 335*90*85 480*355*200
    80*54*68/2P
    80*81*68/3P
    80*168*68/4P

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.095/1P 1.2kg 12.5kg
    0.191/2P
    0.285/3P
    0.378/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P(63A) 120只
    6只/2P(63A) 60只
    4只/3P(63A) 40只
    3只/4P(63A) 30只
  • 产品资料查看下载

    文件名称(点击查看)文件类型文件大小查看次数点击下载

    产品相关新闻

    新闻标题发布者发布时间查看次数点击阅读
    小型隔离开关的主要作用特点以及使用方式泰西电气2016-11-18684
