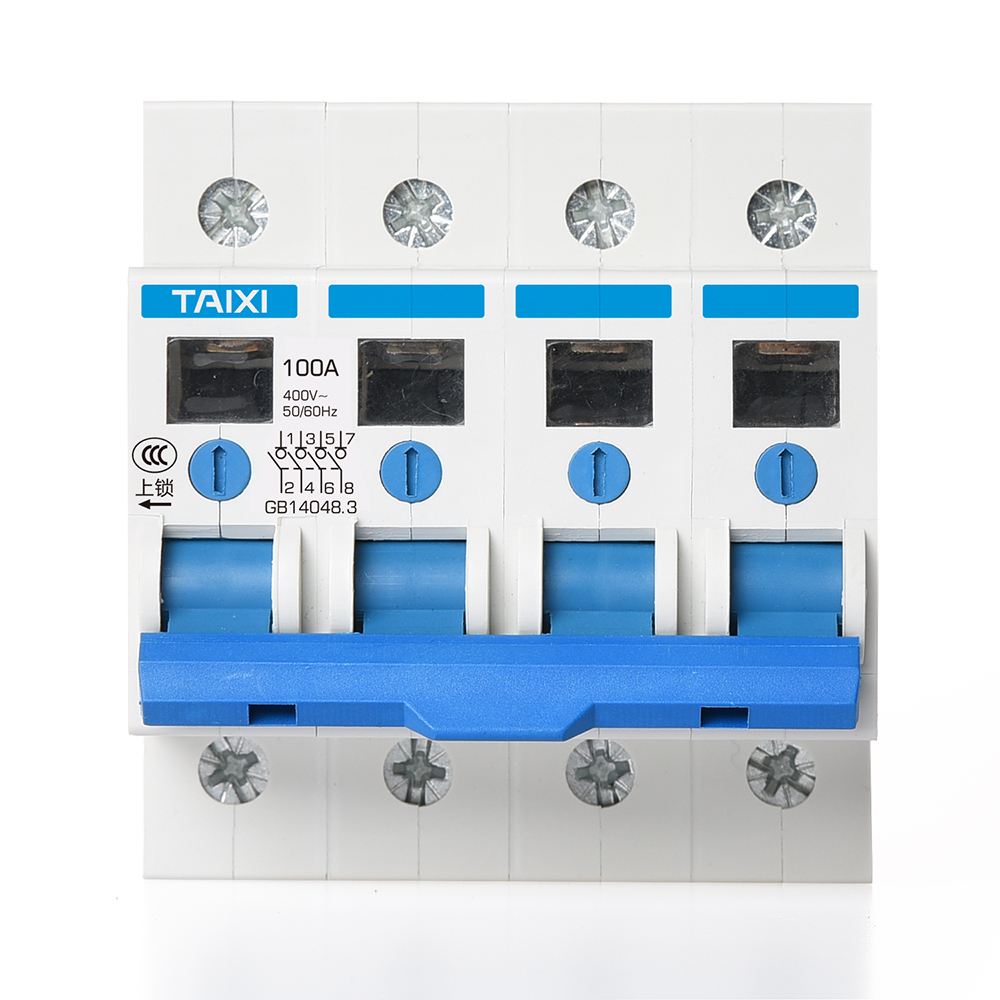

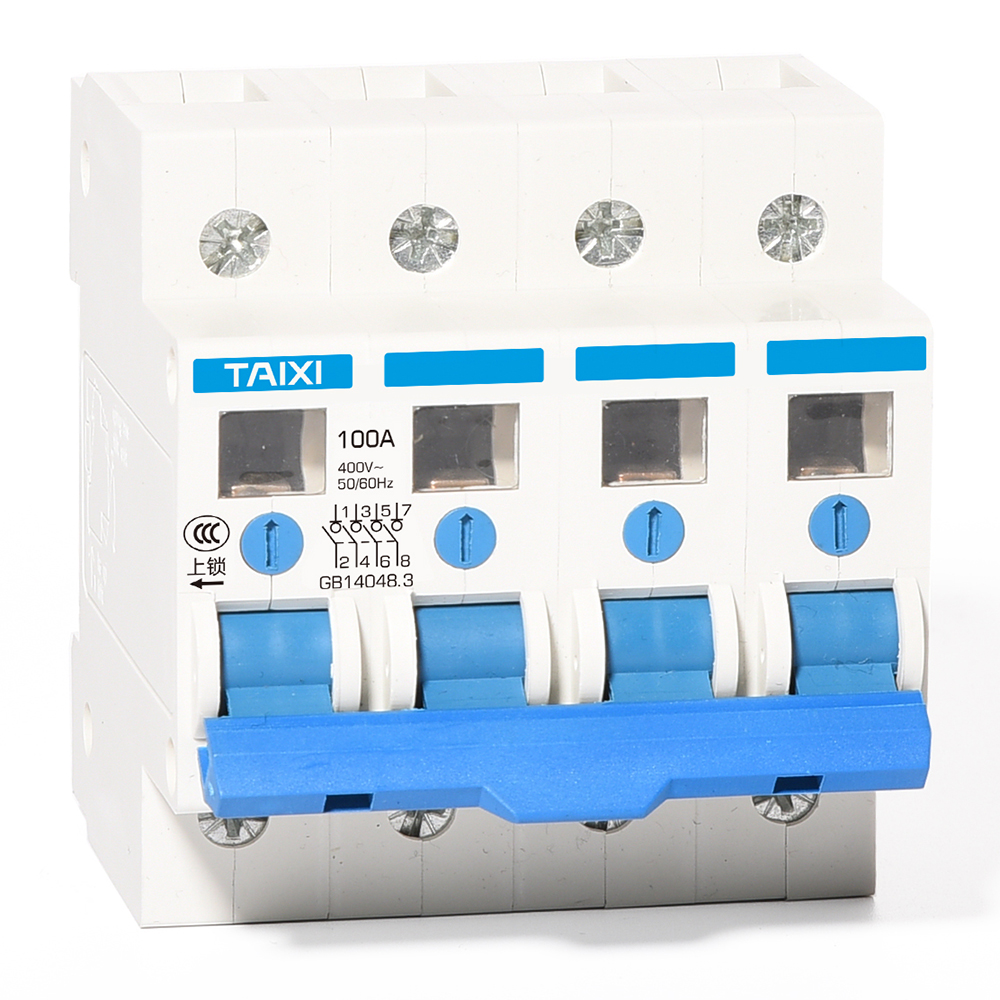

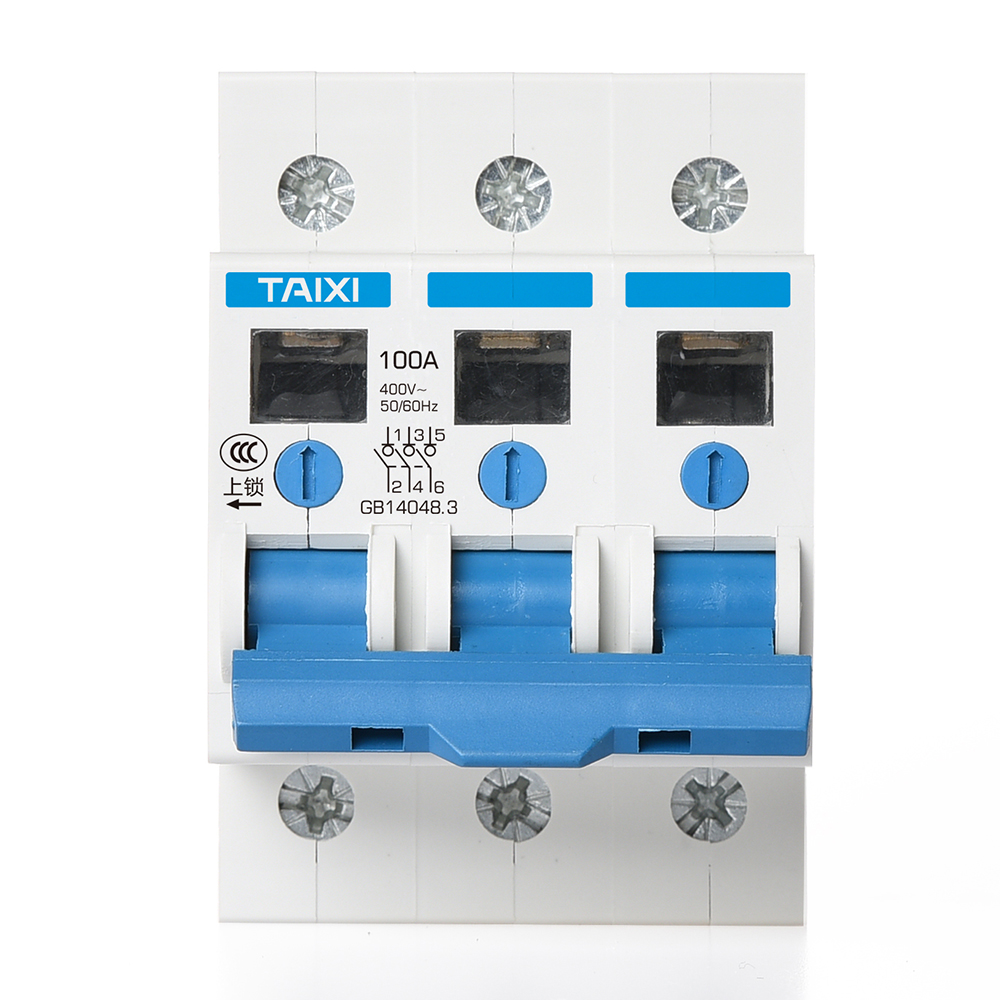

  • 一、适用范围

    NHL30-100系列可视带锁隔离开关模数化隔离开关)适用于交流50Hz或60Hz,额定工作电压230V或400V及以下的配电和控制回路中,电流至100A配电装置的上方与电源之间作无负载分合。主要作为终端电器的总开关、也可用于控制各类电动机、小功率电器、照明等场所。机械电气寿命为10000次,其中电气寿命6000次。 NHL30可视带锁隔离开关符合GB14048.3和IEC947-3等标准要求。

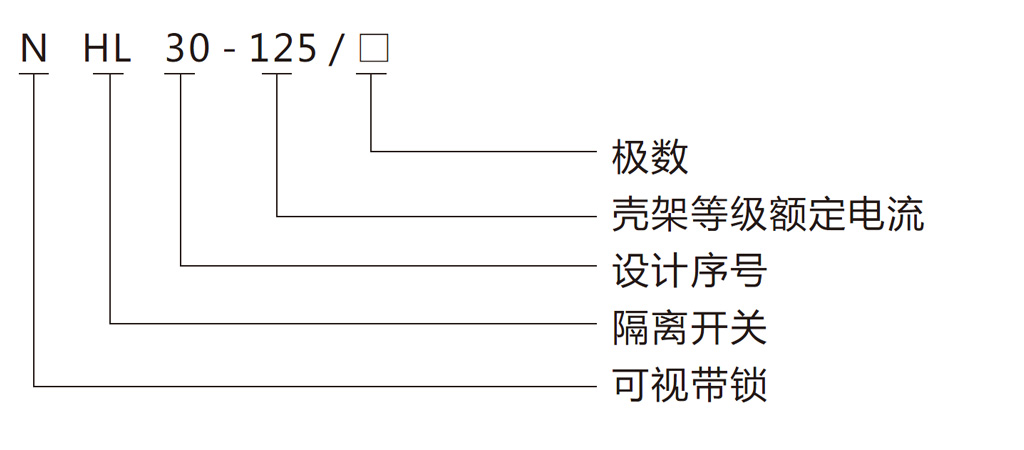

    二、型号及其含义

    三、使用环境及工作条件

    ◆ 周围空气温度-5摄氏度~+40摄氏度,平均温度不超过+35摄氏度。
    ◆ 海拔高度不超过2000m。
    ◆ 大气相对温度+40度量不超过50%,最湿月为90%。
    ◆ 污染等级为II级。
    ◆ 使用类别AC-22A。
    ◆ 安装形式采用TH35-7.5型钢安装轨安装,其它装面与身垂直倾斜度不直过五度。

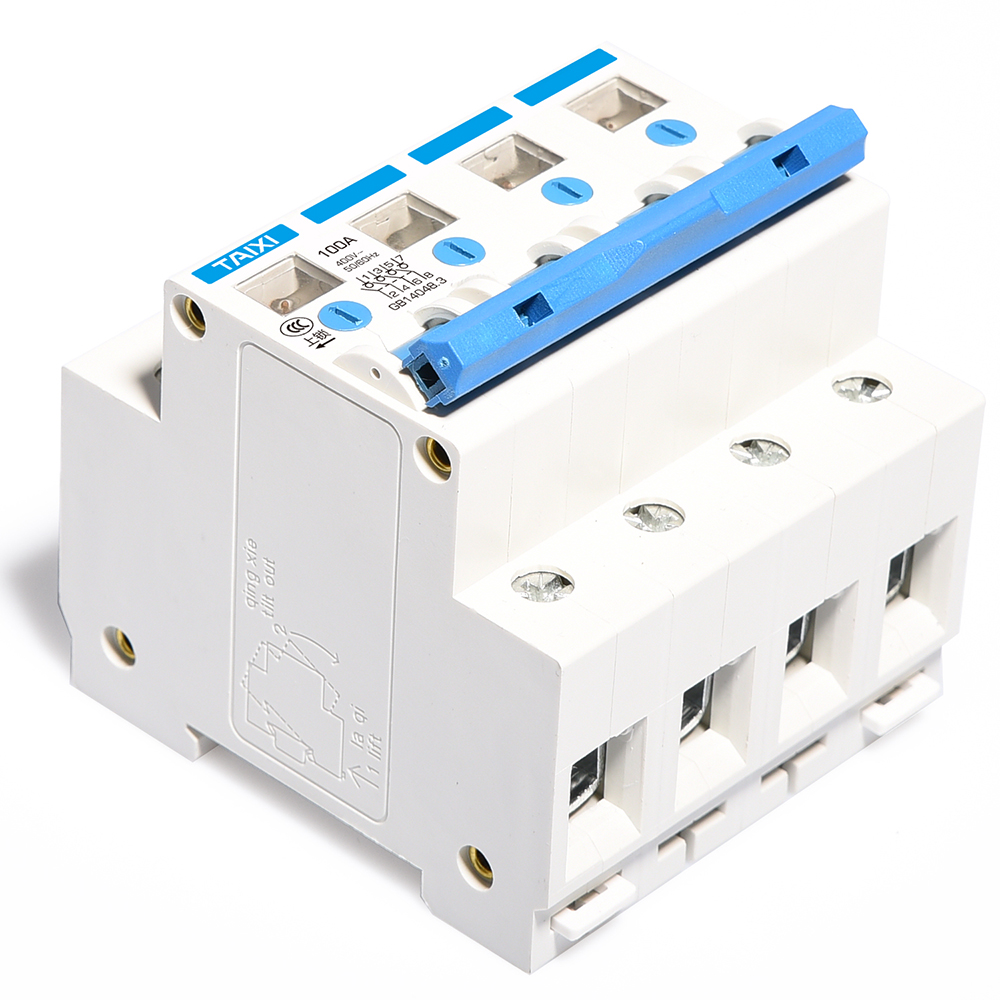

    四、结构特点

    NHL30模数化隔离开关触头系统采用双断点直动结构,大电流选用二组平行和触头联,既增加了电流容量,又充分利用电动力补偿。同时手柄操作机构弹簧储能实现快速通断。克服了人力操作速度慢的影响,大大提高了工作的可能性,触头开闭状态有醒目包标显示,可防止误操作,提高了安全性。

    五、主要技术参数

    额定电流(A) 32、63、100、125
    极数(P) 1、2、3、4
    额定工作电压(V) 单相230
    三相400
    额定短时耐受电流 12le,通电时间为1s
    额定短路接通能力 20le,通电时间为0.1s
    额定接通与分断能力 3le,1.05Ue,cosφ=0.65
    操作性能 空载8500次,有载1500次,共10000次

    六、安装和使用

    ■ NHL30模数化隔离开关安装前先检查开关是否与实际工作条件相符。
    ■ 安装时按图示位置卡入安装轨,手柄上推为接通,指示标牌为红色;手柄下拉为断开,指示标牌为绿色。
    ■ 电源进线从开关上方接入,下端接出线,铜导线应拧紧,不得松动脱出,或铜线裸露在接线端外。
    ■ 通电前,先人工操作几次开关,应灵活可靠,无阻滞现象。
    ■ NHL30可视带锁隔离开关在使用、贮存、运输等过程中,均不得受雨水侵袭。
    ■ NHL30可视带锁隔离开关在一定时间内能承载非正常电路条件下的(短路)电流,也可不频繁通断适当的过载,但不能用来分断故障电流。

    七、外形和安装尺寸



    八、订货须知

    订货时要标明下列各点:
    产品型号和名称:如NHL30可视带锁隔离开关
    额定电流:100A。
    极数:3P
    订货数量:如8888只。
    订货举例:NHL30可视带锁隔离开关,100A,3P,777只。


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    78.5*18*76/1P(63A) 225*85*80 440*240*260
    78.5*36*76/2P(63A)
    78.5*54*76/3P(63A)
    78.5*72*76/4P(63A)
    80*27*76/1P(125A) 335*90*85 480*355*200
    80*54*76/2P(125A)
    80*72*76/3P(125A)
    80*108*76/4P(125A)

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.78/1P(63A) 1kg 15.5kg
    0.150/2P(63A)
    0.228/3P(63A)
    0.316/4P(63A)
    0.140/1P(125A) 1.7kg 17.5kg
    0.280/2P(125A)
    0.420/3P(125A)
    0.560/4P(125A)
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P(63A) 180只
    6只/2P(63A) 90只
    4只/3P(63A) 60只
    3只/4P(63A) 45只
    1只/1P(125A) 120只
    2只/2P(125A) 60只
    3只/3P(125A) 40只
    4只/4P(125A) 30只
