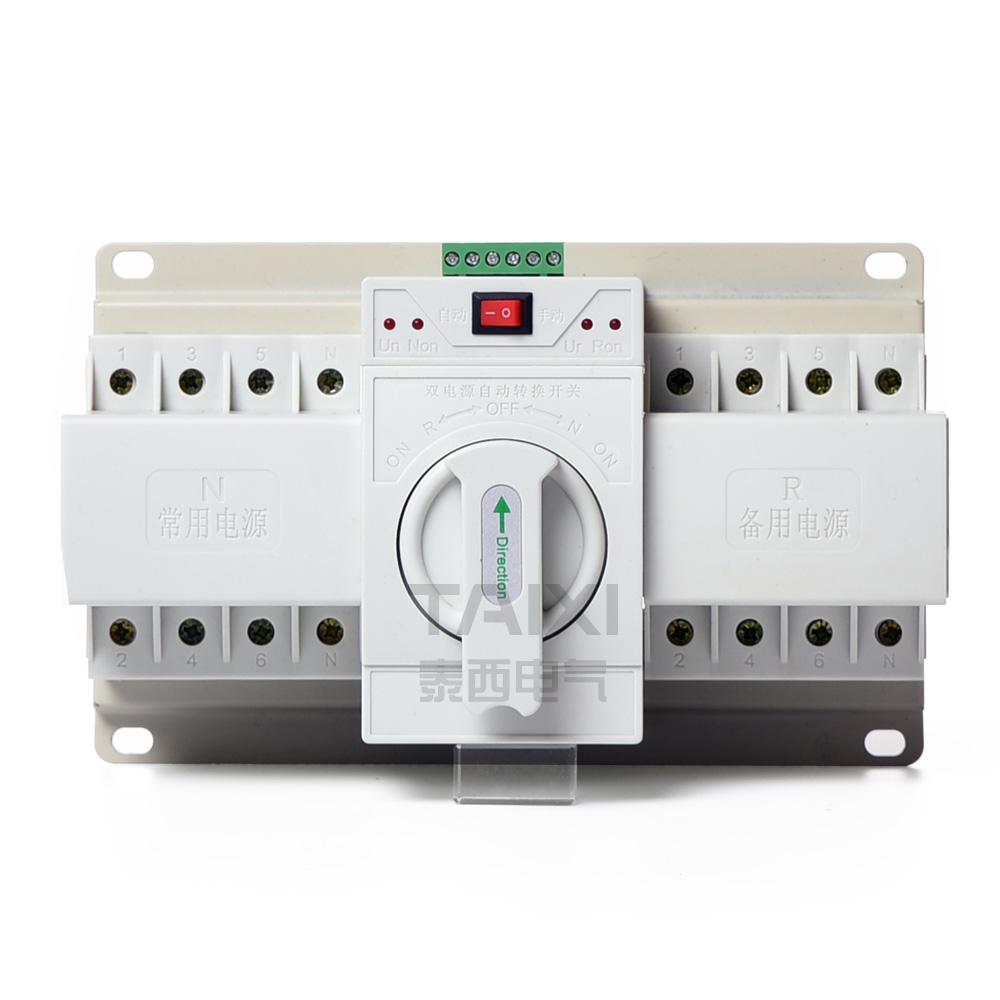

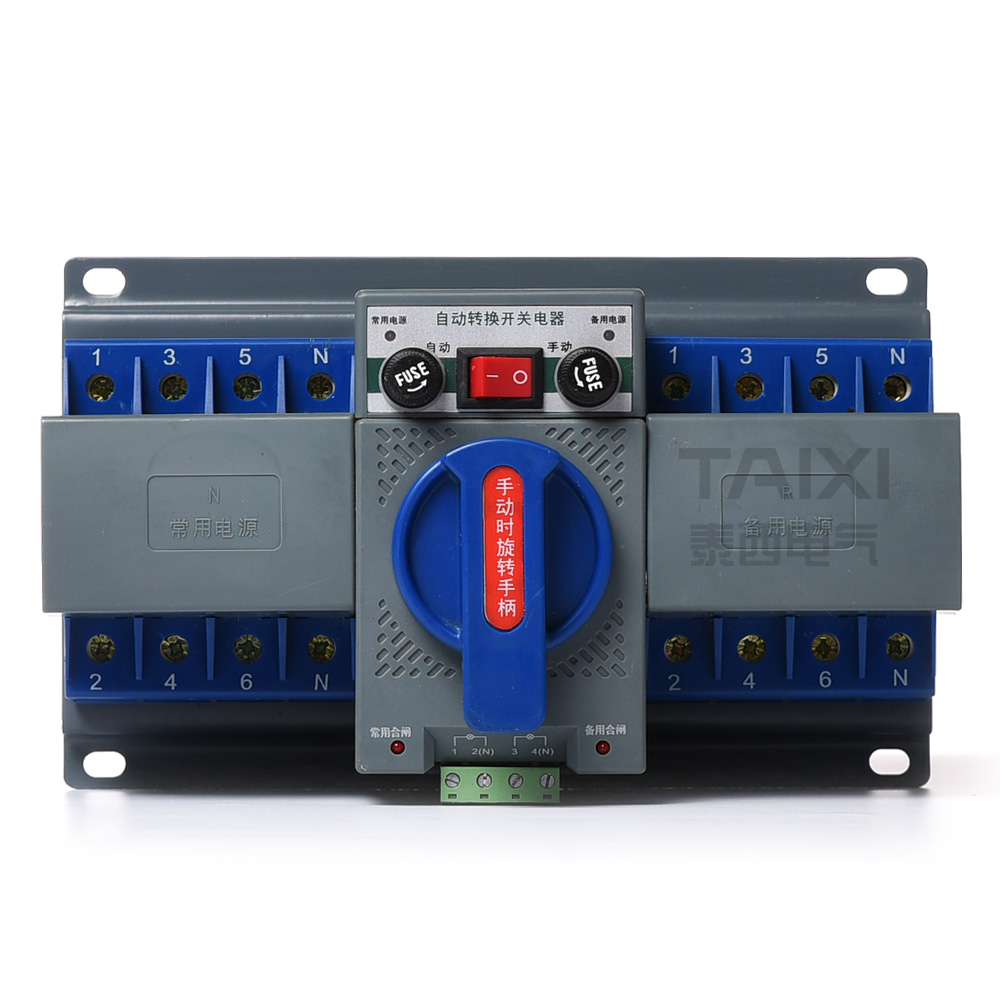

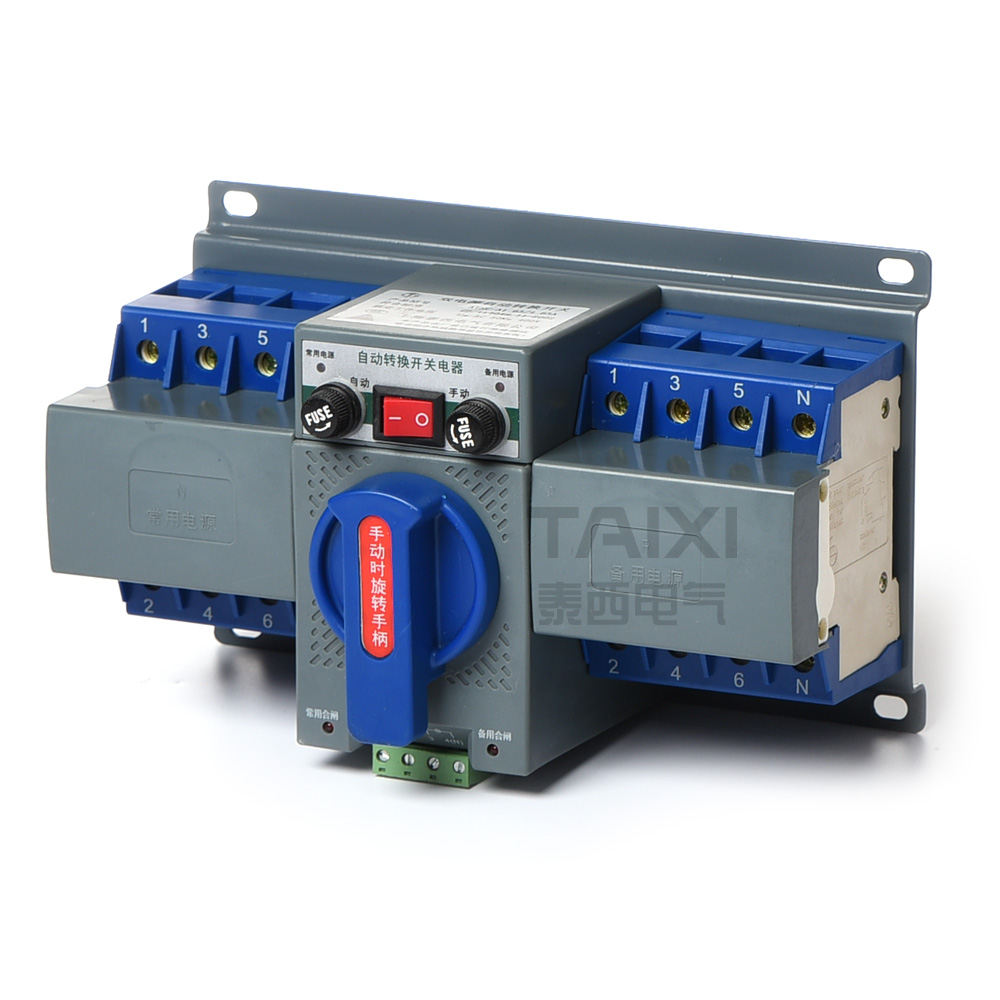

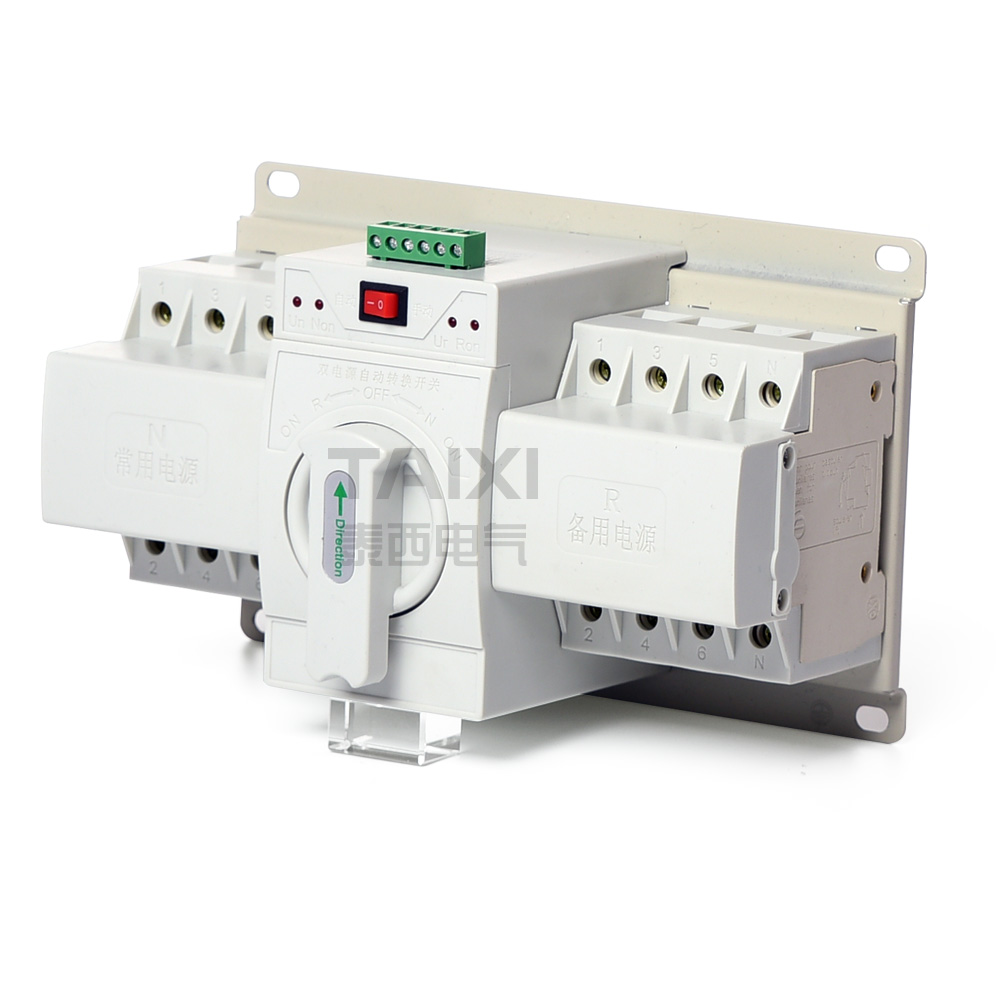

TXQ3-63迷你型双电源自动切换开关（双电源自动切换装置），它适用于交流电50Hz、额定工作 电压400v、额定工作电流63A及以下的供电系统 可根据需求进行两路电源之间的选择转换。 产品具有过载、短路、欠电压保护功能，同时还真能消防、双分和输 出合闸信号功能。特别适用于需要消防需求的写字楼、商场、银行、高层建筑等的照明线路用． 断路器符合GB/T14048.11标准

3.1安装地点的海拔不超过2000m。
3.2 周围空气温度
周围空气温庭上限不超过＋40°C；周围空气温度24h的平均值不超过＋35°C。周围空气温度下限不低于-5°C.
3.3 大气条件
3.3.1湿度度
最高温度为＋40°C时，空气的相对湿度不超过50% ，在较低的温度下可以允许有较高的相对湿度，例如20°C时达90% ，对由于湿度变化偶尔产生的凝露应采取特殊的措施．
3.3.2 污染等级 ：3
3.4 安装条件
安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧 ，下接线端子接负载侧；与垂直面的倾斜度不超过5°。
3.5 安装提到 ：III
3.6 安装场所附近的外磁场在任何方向不超过地磁场的5倍。

4.1 TXQ3-63迷你型双电源自动转换开关基本参数

4.2 TXQ3-63迷你型双电源自动转换开关末端型和和智能型基本参数

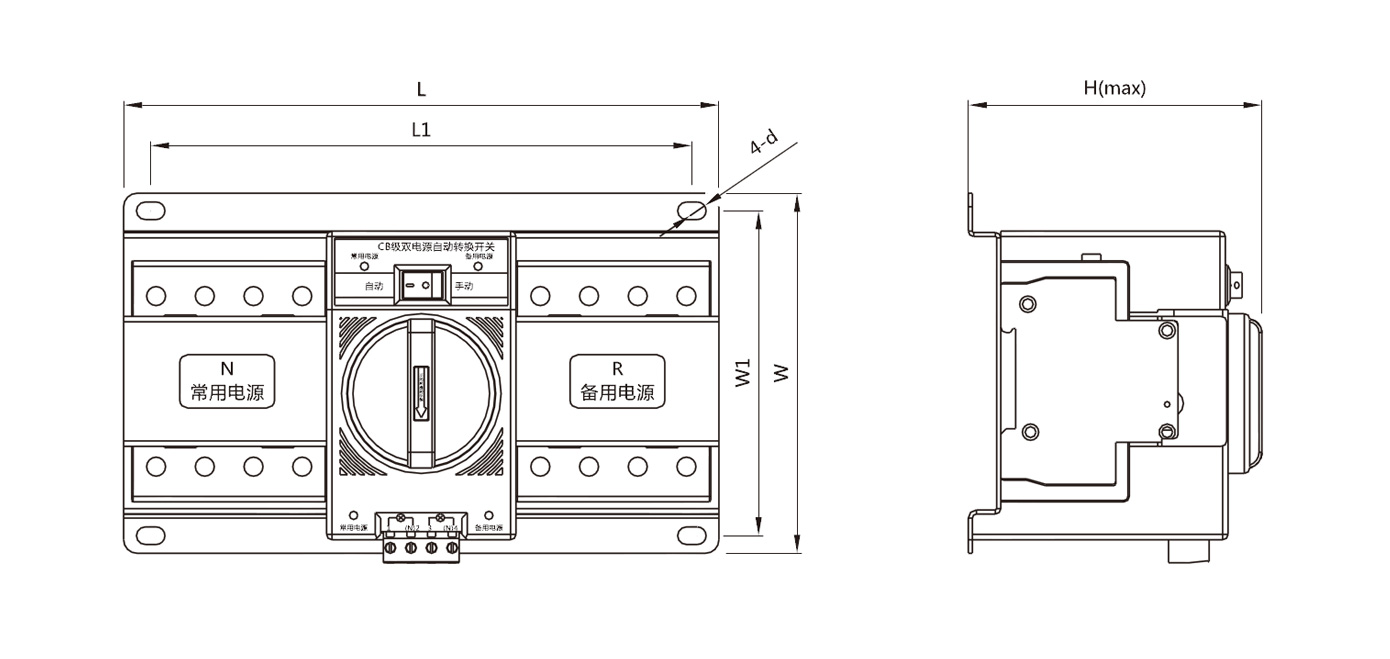

外形尺寸和安装尺寸

6.1 连接导线

双电源用连接导线（电缆）采用单芯聚氯乙烯（PVC）绝缘铜导线或等效的铜排，截面积如下：

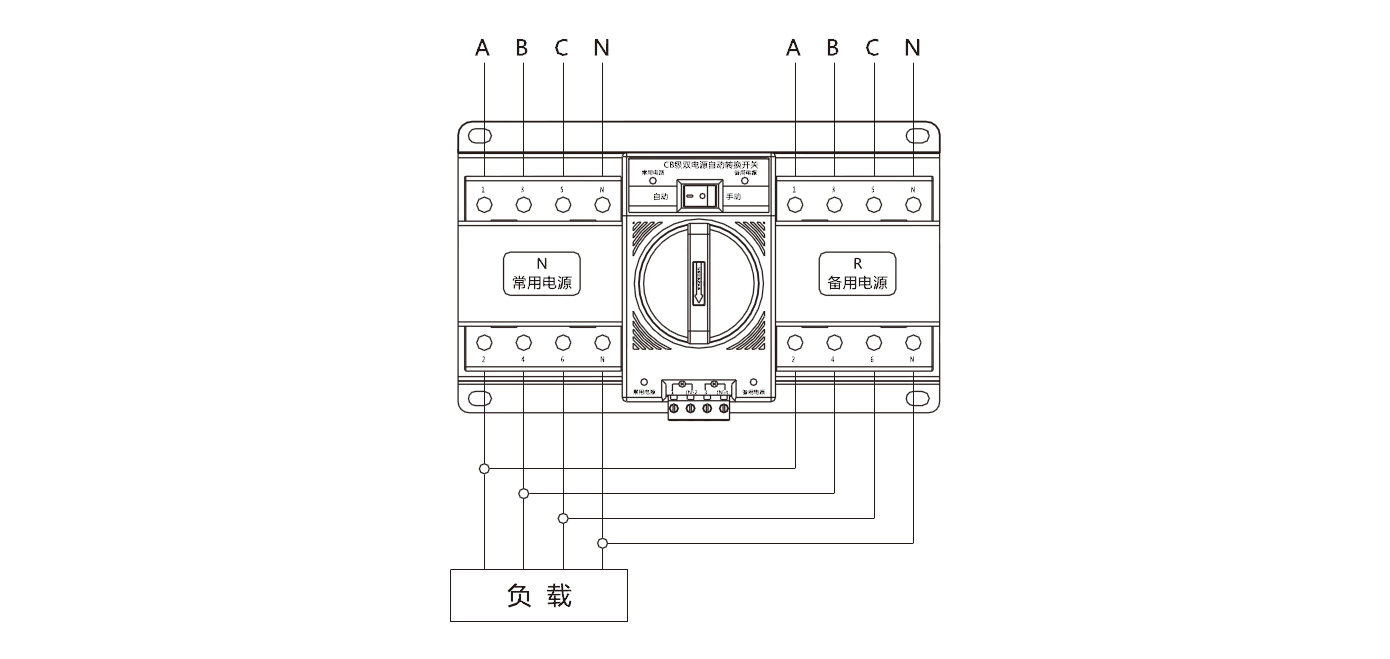

6.2 双电源自动转换开关接线图

      6.2.1四级开关接线图

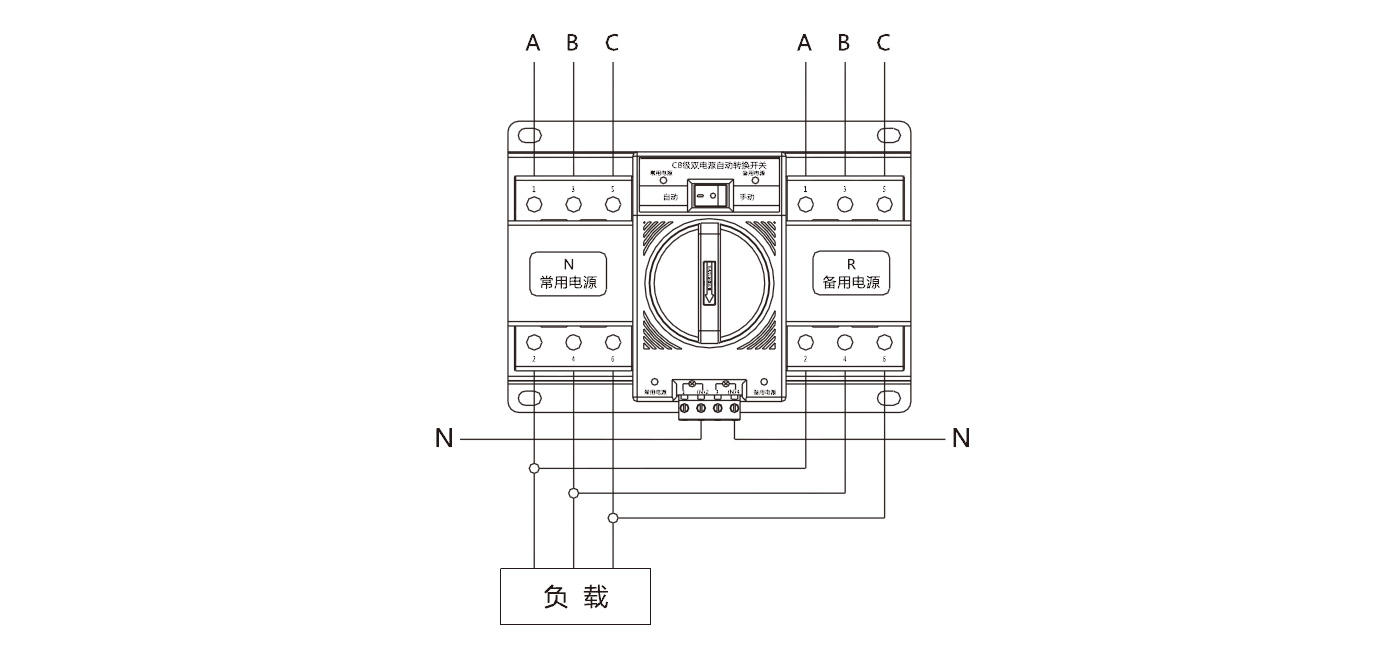

        6.2.2三级开关接线图

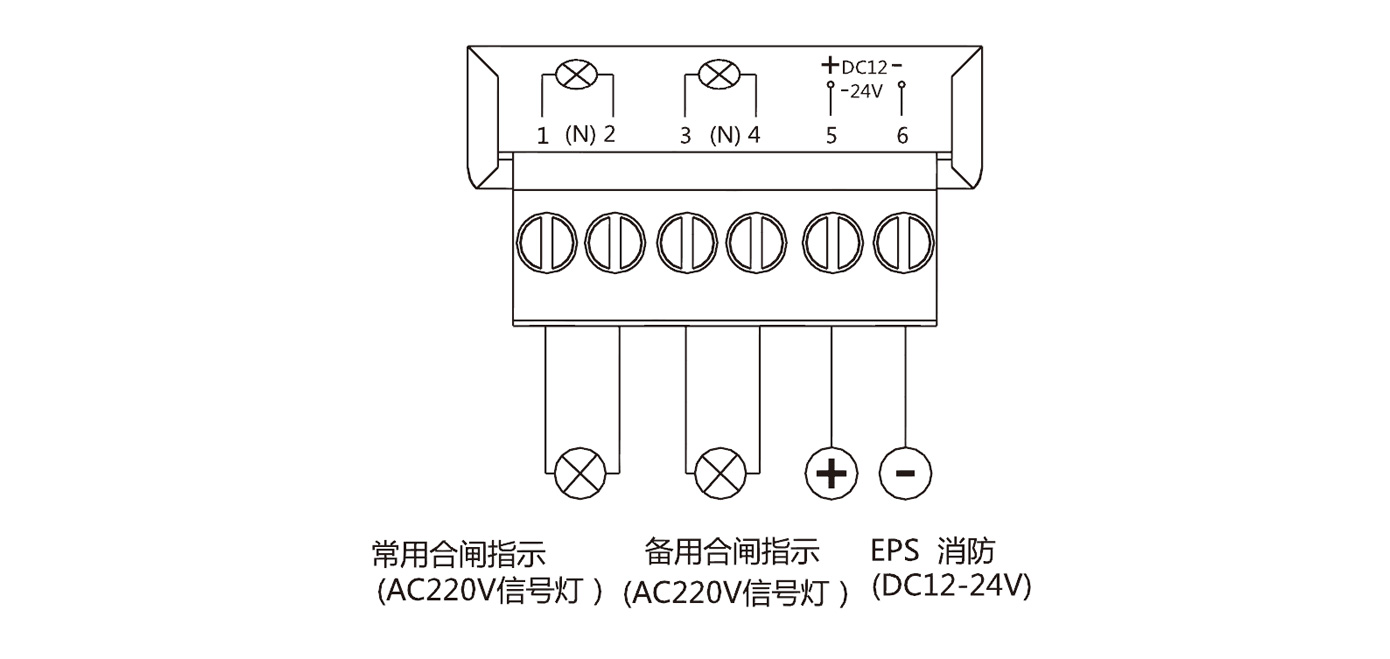

6.3双电源自动转换开关输出端子接线图

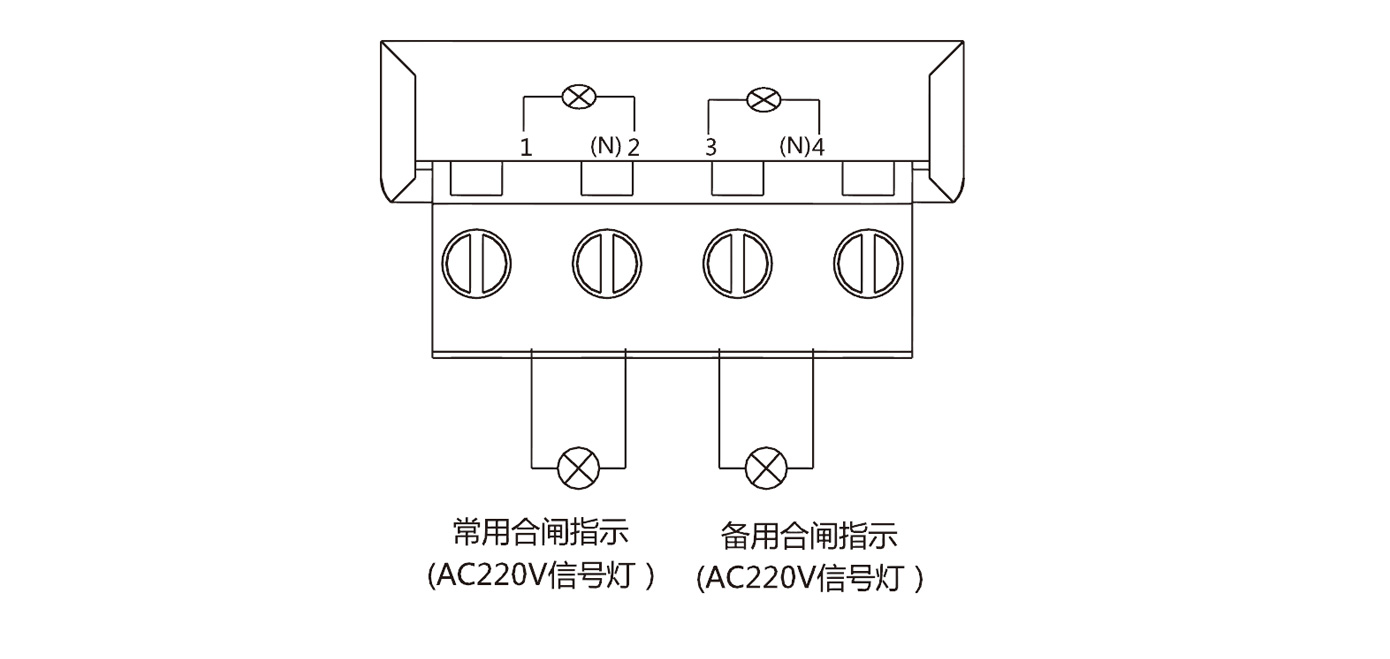

      6.3.1普通型输出端子接线图

       6.3.2智能型输出端子接线图

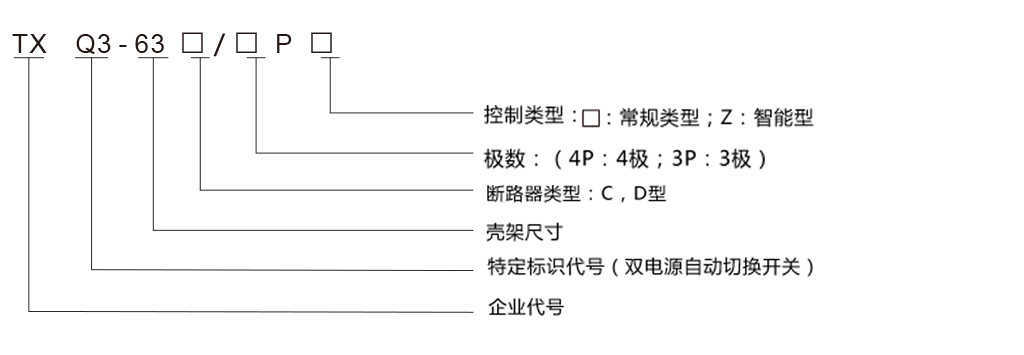

用户订货时必须说明：

7.1双电源自动转换开关的名称及型号 ；
7.2 双电源自动转换开关的额定电流 （ A ) ;
7.3 极数（ 四极，客户未注明时产品为三相四线制）；
7.4 双电源自动转换开关的控制器类型 ；
7.5 数量；
7.6 顾客对微型断路器的要求DZ47型或C65。
例如：订购双电源自动转换开关，三极，额定电流6A，普通型，数量50台。可写为：TXQ3- 63/3P 6A 50台。
          订购双电源自动转换开关 ，四极 ，额定电流63A ，智能型，微型断路器需要 DZ47D型要求数量50台可写为：RDQ1-63/4PZ 63A DZ47D 50台。
