  • 一、适用范围

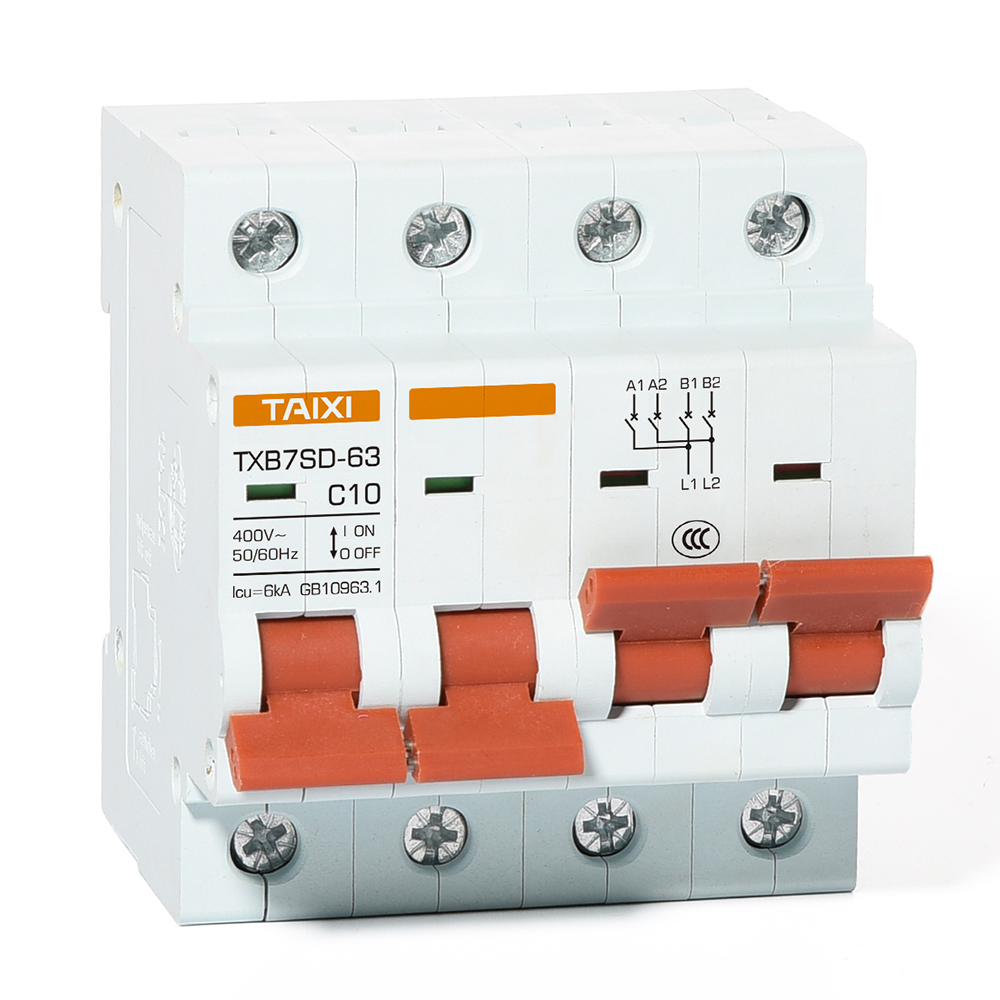

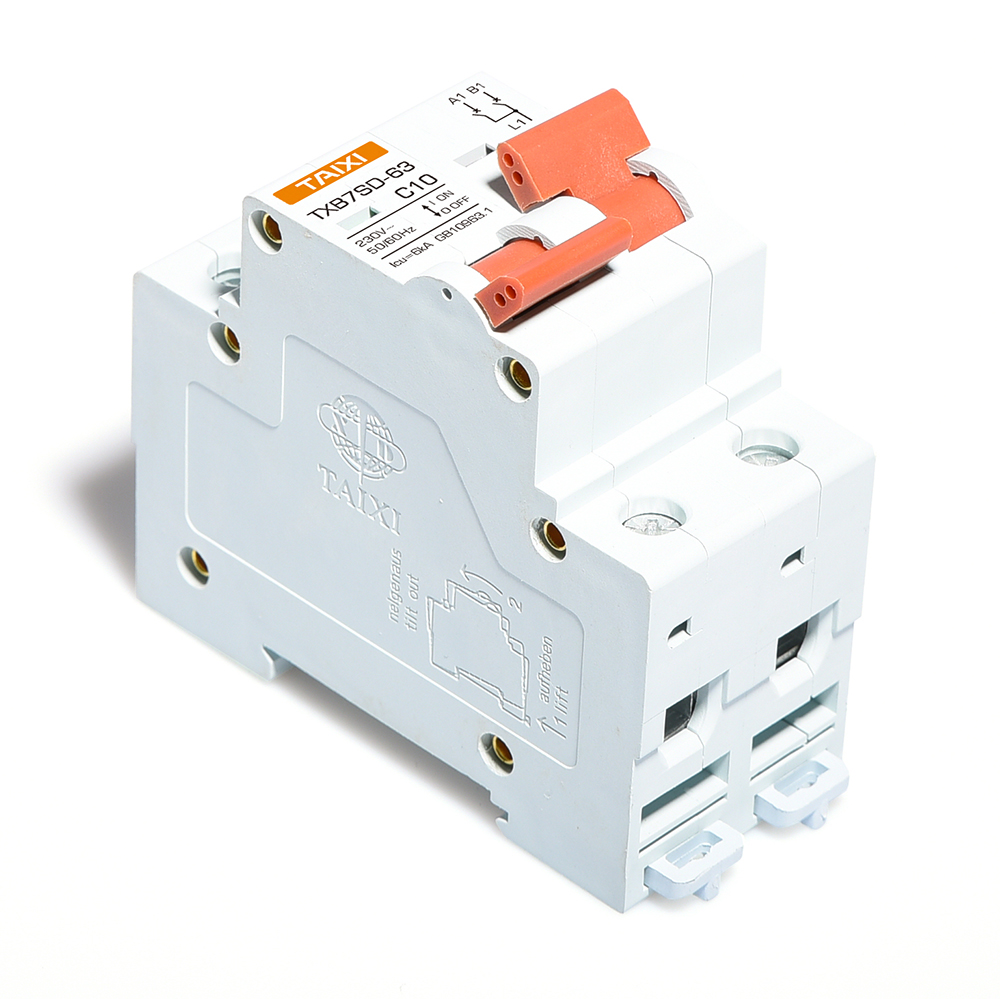

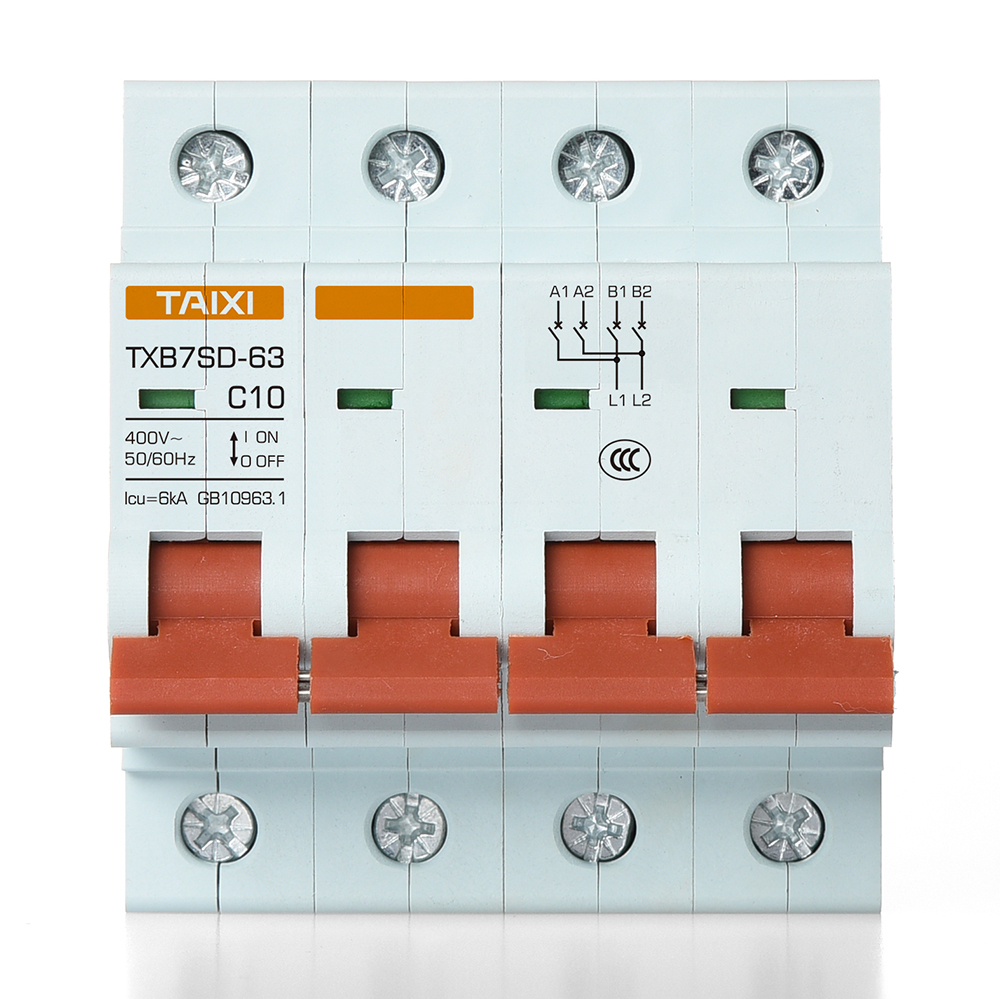

    TXB7SD-63互锁断路器是我公司自主研发的一款带联锁机构的新型断路器,本产品在原有小型断路器的基础上增加了联锁功能,即在一边断路器合闸的情况下另一边断路器只能保持断开状态,实现线路切换等保护功能。
    我公司自主开发的手动双电源开关具有过载、短路保护和线路转换,双重功能,该产品设计合理、可靠、外型美观轻巧,主要用于切换及其它控制线路的过载、短路保护等作用。TXB7SD手动双电源开关产品符合GB10963和IEC60898标准。

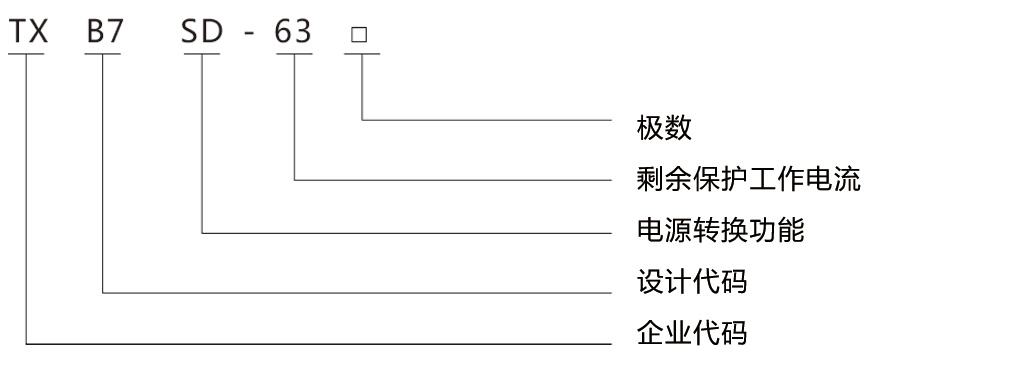

    二、型号及其含义


    三、主要技术参数

    型号 额定电流(A) 极数 电压(V) 额定短路分断能力(A)
    C-type 6、10、16、20、25、32、40 1、2 400 6000
    2、3、4 230/400 6000
    50、63 1、2 400 4500
    2、3、4 230/400 4500
    D-type 6、10、16、20、25、32、
    40、50、63
    1、2 400 4500
    2、3、4 230/400 4500

    序号 型号 初始状态 测试电流 测试时间 预期结果 备注
    1 D型 冷态 1.13In t≥1h 不脱扣
    2 C 紧跟1项试验之后 1.45In t<1h 脱扣 电流在5s内上升至稳定值
    3 B 冷态 2.55In 1s<t<60s 脱扣
    D 1s<t<120s
    4 C 冷态 3In t≥0.1s 不脱扣 闭合辅助开关接通电源
    B 5In
    In>32 7In
    5 In≤32 冷态 5In t<0.1s 脱扣 闭合辅助开关接通电源
    所有值 10In
    所有值 14In

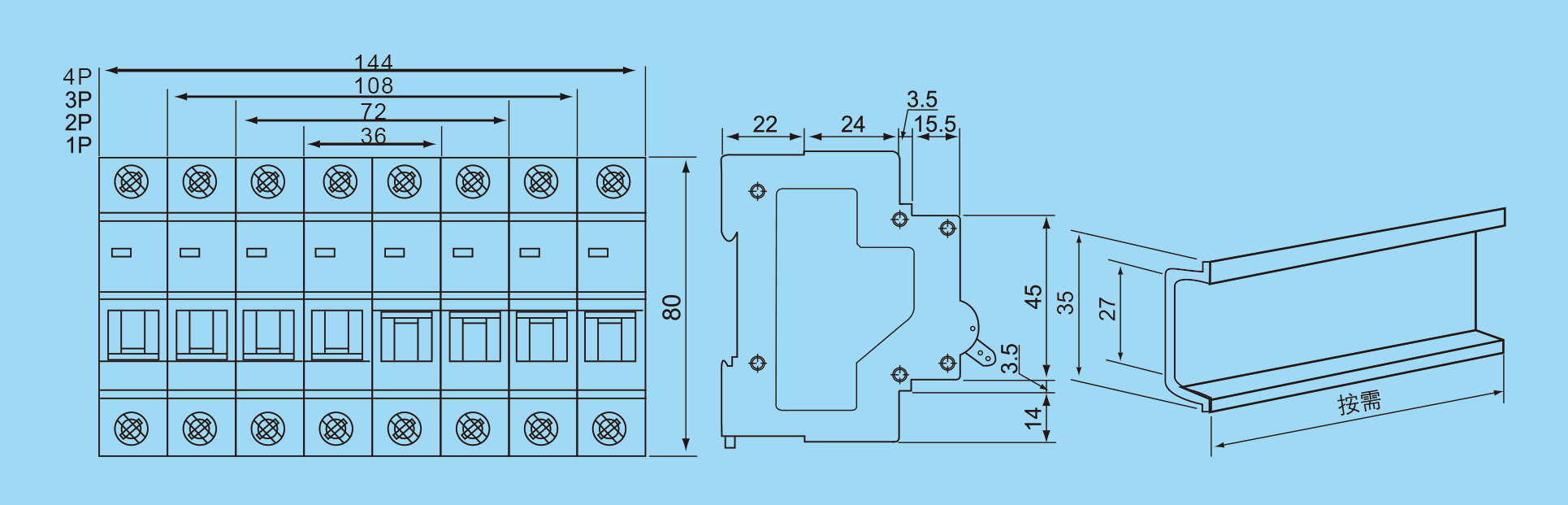

    四、外形和安装尺寸


    五、订货须知

    订货时要标明下列各点: 产品型号和名称:如TXB7SD-63手动双电源开关 额定电流:100A。 极数:4P 订货数量:如6666只。 订货举例:TXB7SD-63手动双电源开关,63A,1P,5888只。

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    80*36*76.5/(1P+1P) 225*85*80 440*240*260
    80*72*76.5/(2P+2P)
    80*108*76.5/(3P+3P)
    80*144*76.5/(4P+4P)

    重量

    产品净重 整盒重量 整箱重量
    0.195/(1P+1P) 1.2kg 18.5kg
    0.383/(2P+2P) 1.2kg
    0.588/(3P+3P) 1.2kg
    0.789/(4P+4P) 0.8kg 12.5kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    6只/(1P+1P) 90只/(1P+1P)
    3只/(2P+2P) 45只/(2P+2P)
    2只/(3P+3P) 30只/(3P+3P)
    1只/(4P+4P) 15只/(4P+4P)
  • 产品资料查看下载

    文件名称(点击查看)文件类型文件大小查看次数点击下载

    产品相关新闻

    新闻标题发布者发布时间查看次数点击阅读
