  • 一、适用范围

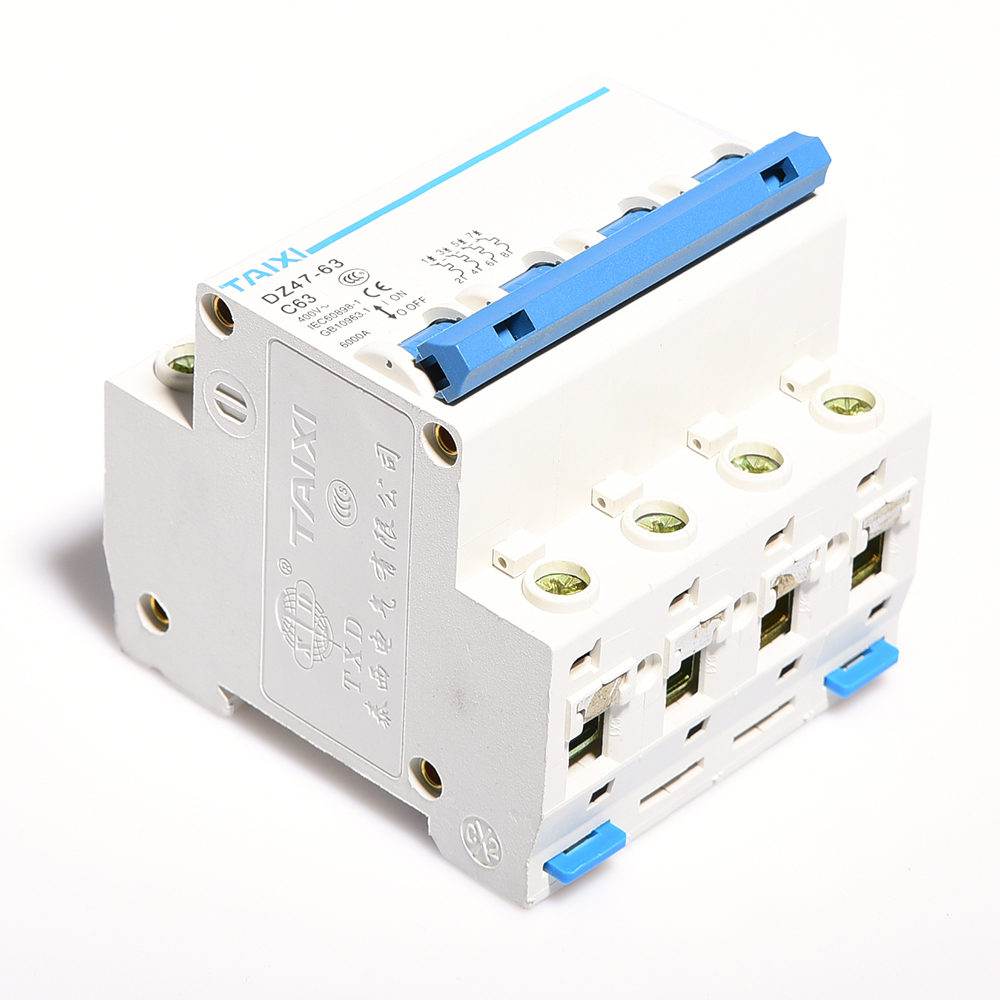

    DZ47-63小型断路器(DZ47空气开关)主要适用于交流50/60Hz,额定工作电压为230V/400V及以下,额定电流至63A的电路中,该断路器主要用于现代建筑物的电气线路及设备的过载、短路保护,亦适用于线路的不频繁操作及隔离。结构特征:DZ47- 63小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用了高阻燃、高强度的特种塑料,抗冲击能力强、重量轻。断路器操作机构的零件采用了高强度塑料制品,在确保灵敏、可靠的同时获得了最低的转动惯量,使从短路故障开始到脱扣机构动作的时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧系统则采用特殊的导弧角和过道灭室,并具有显著的限流特性。主要用于办公楼,住宅和类似的建筑的照明、配电线路及设备的过载、短路保护、也可在正常情况下,作为线路不频繁的转换之用。
    该产品符合 IEC60898和GB10963.1等标准的要求。
    泰西生产的DZ47-63小型断路器(DZ47空气开关)已经过国家CCC认证和CE认证。

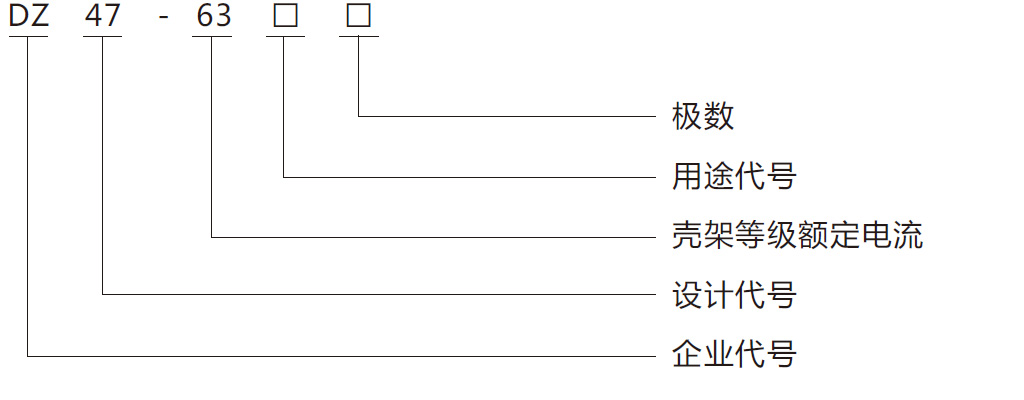

    二、型号及其含义


    产品型号 极数 脱扣类型 额定电流
    DZ47-63 1P c 63

    1p

    2p

    3p

    4p

    B:B型

    C:C型

    D:D型


    1:1A   10:10A    32:32A

    2:2A   16:16A    40:40A

    3:3A   20:20A    50:50A

    6:6A   25:25A    63:63A

    三、正常工作条件和安装条件

    3.1 周围温度的上限不超过+40℃,下限不低于-5°C,且24h平均温度不超过+35°C。
    3.2 安装地点海拔高度应不超过2000m。
    3.3 大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度;例如在+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
    3.4 污染等级:2级。
    3.5 安装条件:安装在无显著冲击,振动的场所,无危险(爆炸)的介质中。
    3.6 安装方式:采用TH35-7.5安装轨安装。
    3.7 安装类别:II、III级。
    3.8 接线:适用25mm2及以下导线连接。
    3.9 接线方法用螺钉压紧接线,扭矩为2.0N·m。

    四、主要参数及技术性能

    DZ47-63小型断路器(DZ47空气开关)主要规格:
    按额定电流ln分:1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
    按极数分(POLE):1P.单极; 2P.二极; 3P.三极; 4P.四极。
    按断路器瞬时脱扣器的形式分:a.B型(3ln~6ln);b.C型(5ln~10ln); c.D型(10ln~20ln)。
    机械电气寿命:断路器在规定的额定电压下 ,接通和分断额定电流 ,功率因数为0.85~0.9,以每小时操作循环120次(>32A)或240次(≤32A)的频率试验,其电气寿命为4000次,机械寿命为10000次。

    五、技术参数

    DZ47-63小型断路器(DZ47空气开关)额定短路能力

    脱扣类型 额定电流 额定短路分断能力A COSΦ
    C 1≤In≤40 6000 0.65~0.70
    C 40<In≤63 4000 0.75~0.80
    D 1≤In≤63 4000 0.75~0.80

    断路器过电流保护特性,环境温度30℃~35℃下

    序号 脱扣类型 额定电流In 试验电流A 约定时间 预期结果 起始状态
    1 C、D 所有值 1.13In t≤1h 不脱扣 冷态
    2 C、D 所有值 1.45In t<1h 脱扣 紧接着前项
    试验后进行
    3 C、D ≤32 2.55In s<t<60s 脱扣 冷态
    >32 1s<t<120s
    4 C 所有值 5In t≤0.1s 不脱扣 冷态
    D 10In
    5 C 所有值 10In t≤0.1s 脱扣 冷态
    D 20In

    断路器温度补偿系数

    额定电流
    In(A)
    DZ47-63小型断路器在不同温度对应的温度补偿系数
    -10℃ 0℃ 10℃ 20℃ 30℃ 40℃ 50℃ 55℃ 60℃
    1~6 1.20 1.14 1.09 1.05 1.00 0.96 0.80 0.75 0.70
    10~32 1.18 1.12 1.08 1.04 1.00 0.96 0.92
    0.88 0.84
    40~63 1.16 1.12 1.07 1.03 1.00 0.97 0.87 0.83 0.80

    断路器在不同海拔高度下使用电流的修正系数

    脱扣类型 额定电流 ≤2000m 2000~3000m ≥3000m 举例
    C、D 1~63A 1 0.9 0.8 额定电流32A产品在
    3200m降容后使用
    电流为:0.8×10=8A

    DZ47-63小型断路器脱扣特性曲线

    C型脱扣特性曲线

    D型脱扣特性曲线

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16~20 2.5
    25 4
    25 4
    40~50 10
    63 16

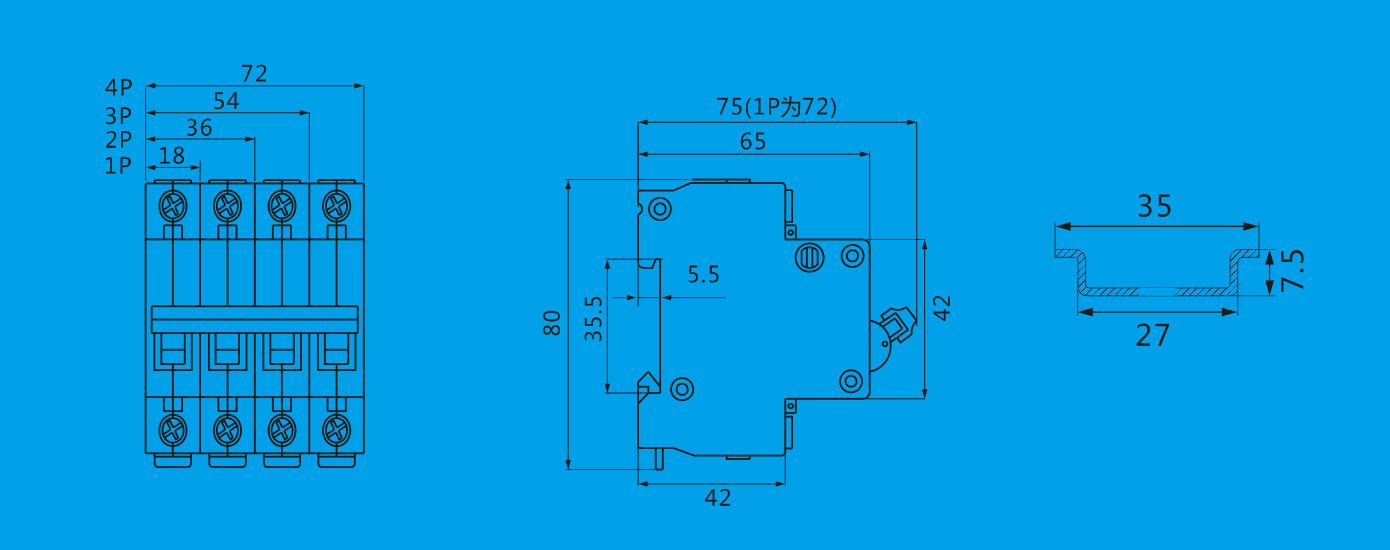

    六、外形及安装尺寸

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    78*18*74/1P 225*85*80 440*240*260
    78*36*74/2P
    78*54*74/3P
    78*72*74/4P

    重量

    产品净重 整盒重量 整箱重量
    0.085kg/1P 1.1kg 16.9kg
    0.175kg/2P
    0.260kg/3P
    0.350kg/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P 180只/1P 240只/1P
    6只/2P 90只/2P 120只/2P
    4只/3P 60只/3P 80只/3P
    3只/4P 45只/4P 60只/4P
