  • 一、适用范围

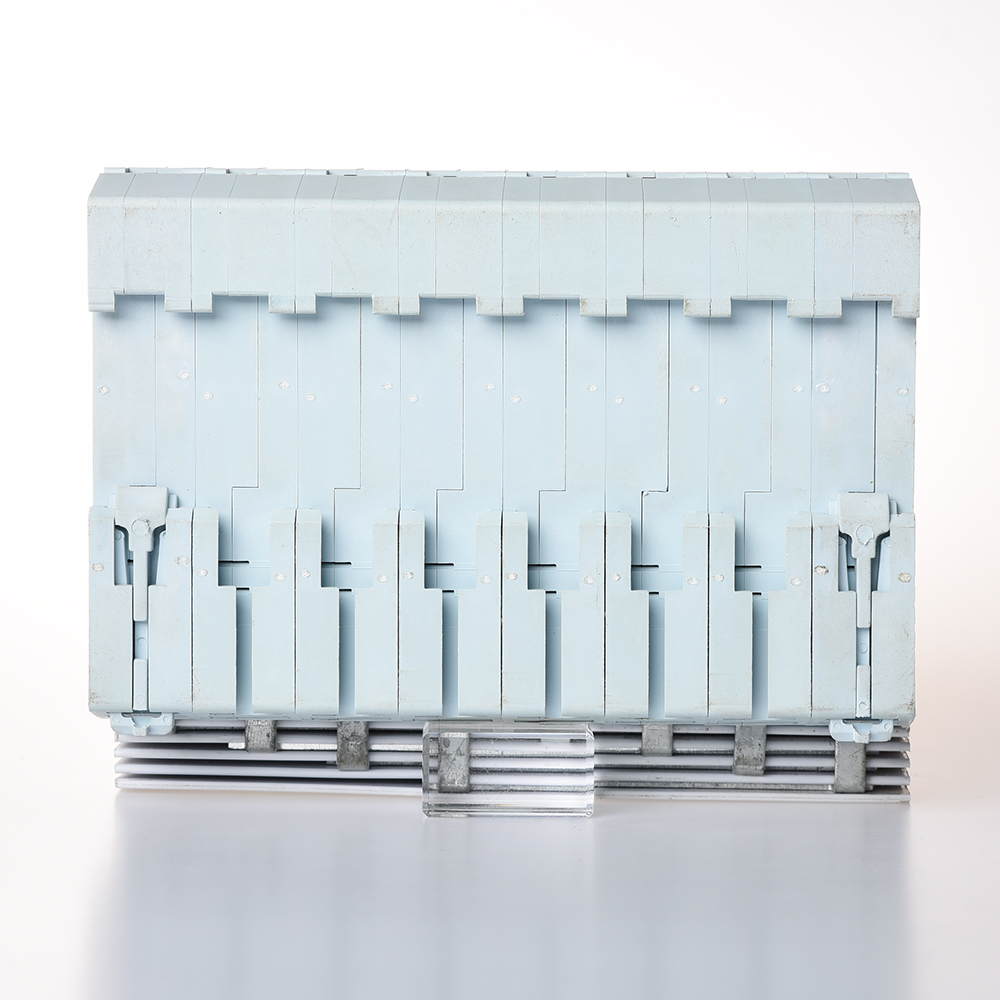

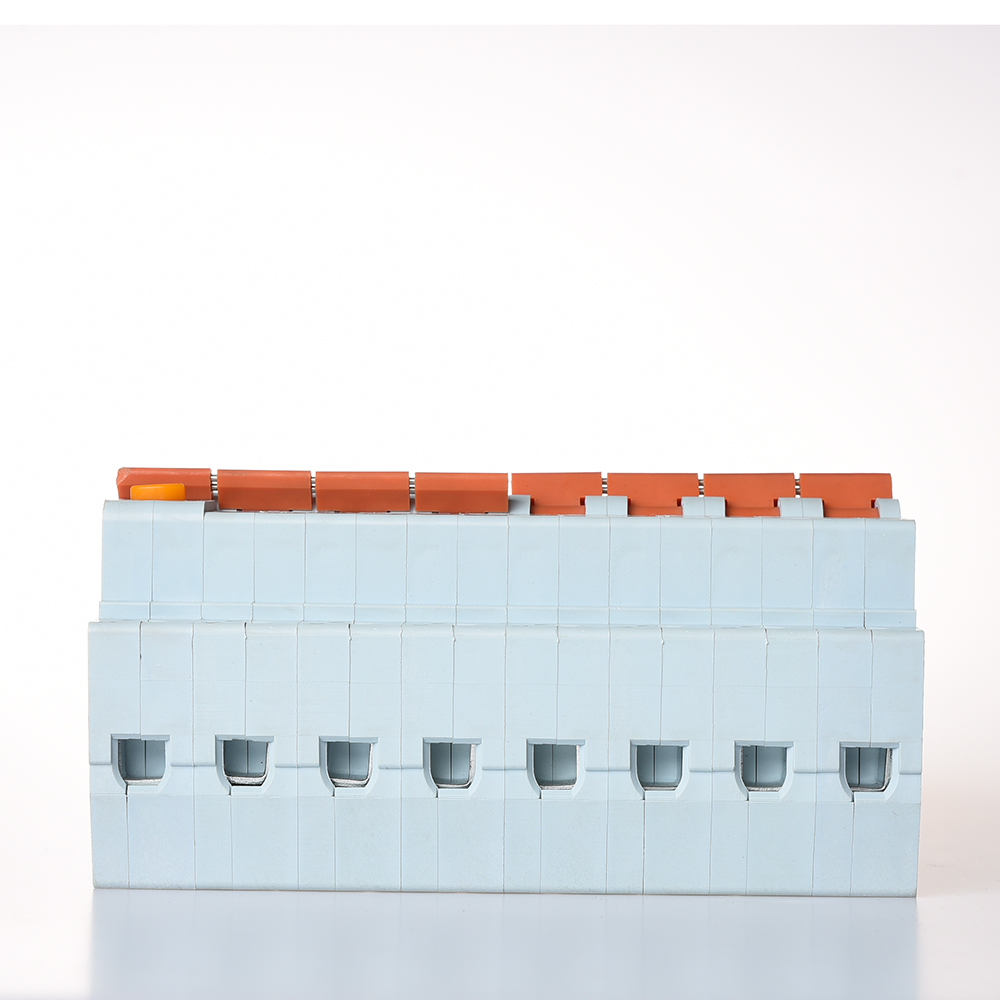

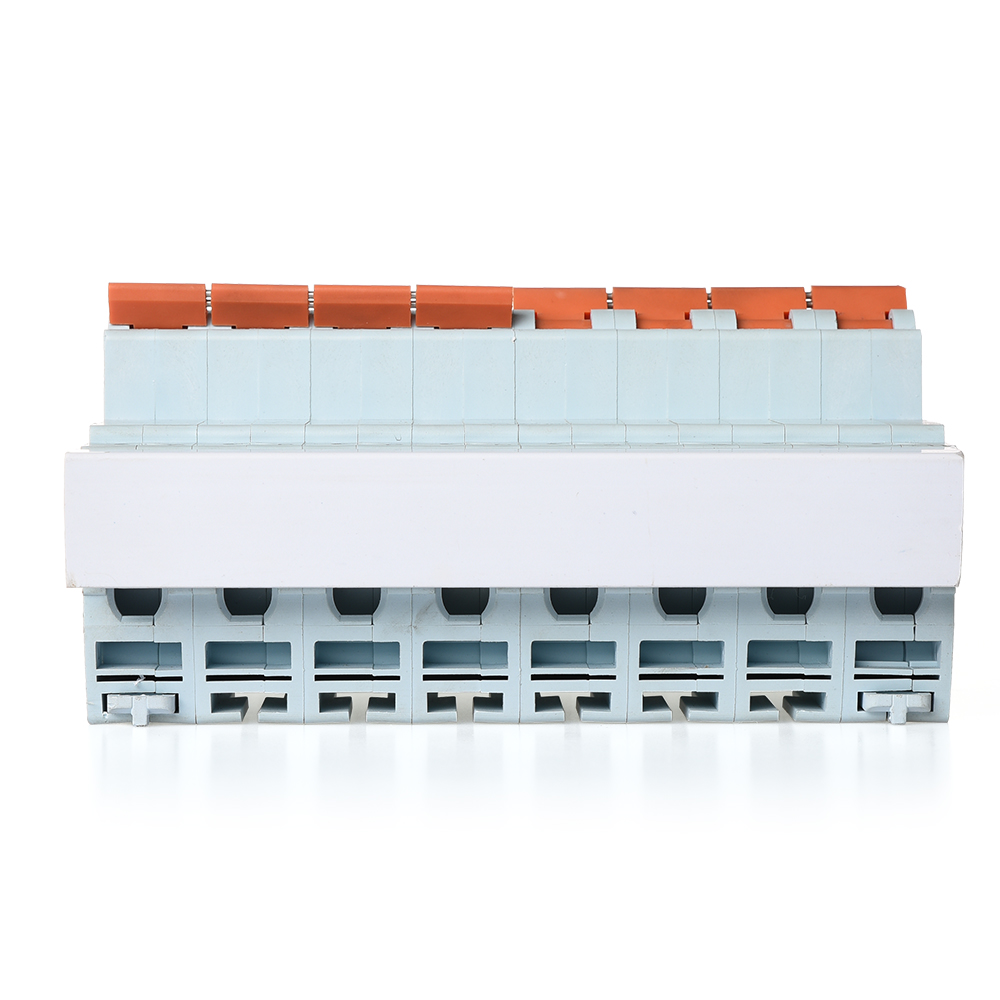

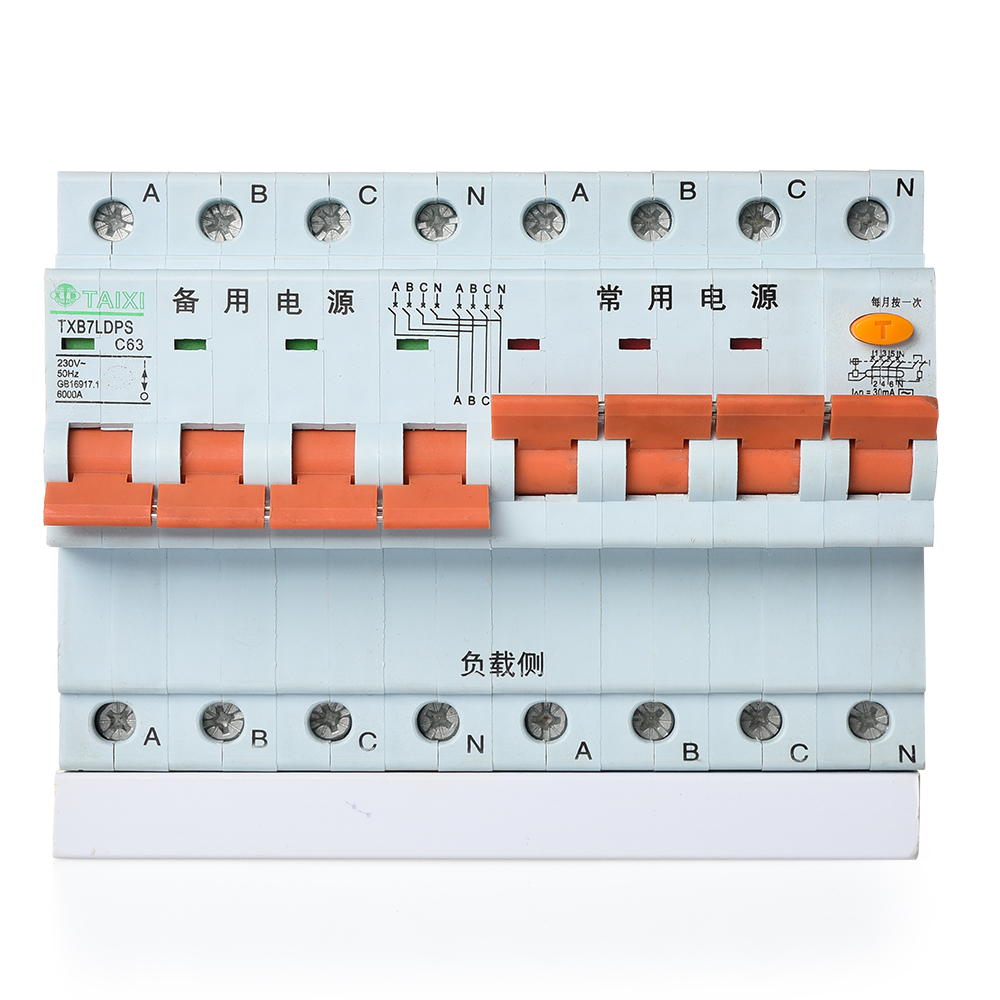

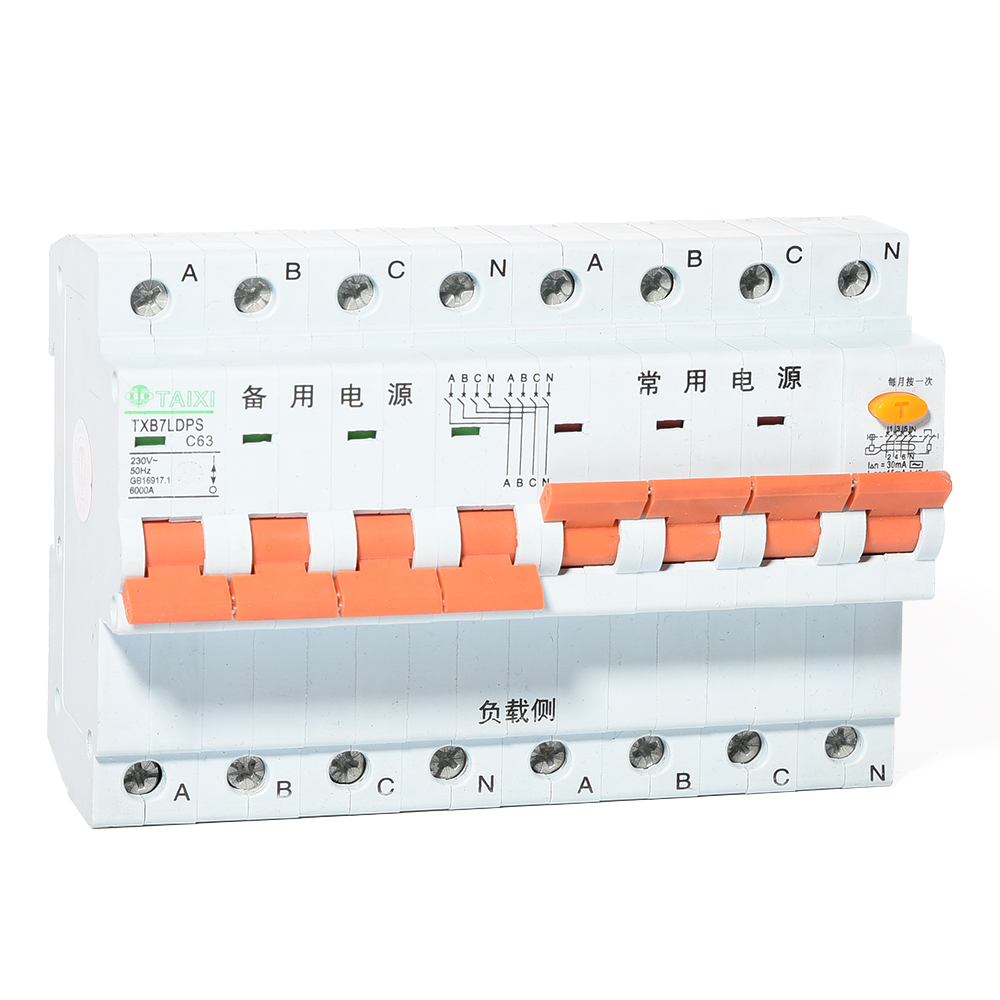

    TXB7LDPS-63小型漏电互锁断路器(带漏电保护微型双电源转换开关)(互锁转换系列漏电剩余动过电流断路器)。是泰西电气自主研发设计的具有过 载、短路保护、漏电保护、电源线路转换四重功能的新型产品,可作为手操式的微型双电源转换开关使用,由两级或 多级断路器与互锁机构组成,并结合新款TXD7漏电断路器实现主电路和辅电路同时具备漏电保护的功能,该断路器最大的优势在于不是将2个漏电断路器进行组合,而是用一个漏电保护装置进行连接,使断路器的产品外形非常精致小巧,与小型断路器具有相同的模数宽度。
    TXB7LDPS-63漏电互锁断路器产品非常精巧、设计合理可靠、外型美观轻巧,操作快捷,安装方便,价格经济实惠!
    TXB7LDPS-63互锁型断路器产品符合GB10963和IEC60898标准。

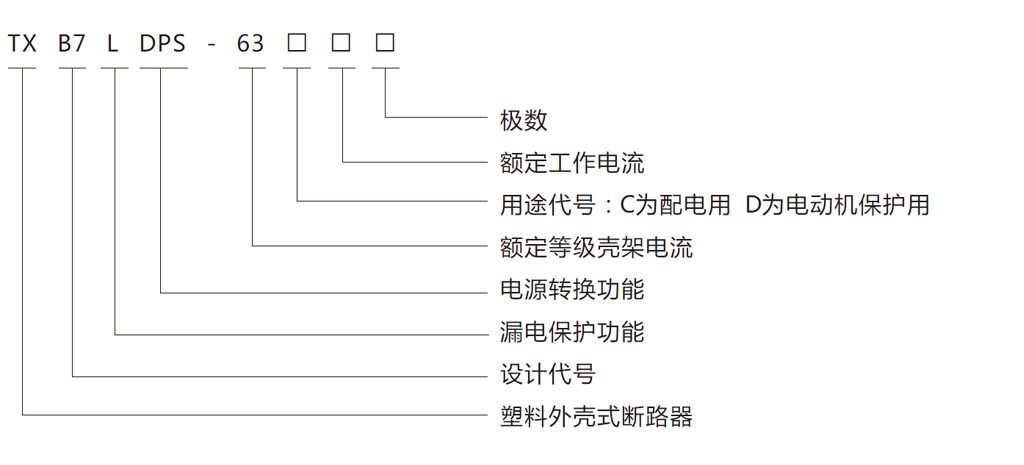

    二、型号及其含义

    三、正常工作和使用环境

    周围空气温度上限不超过+40℃;下限不超过-5℃,且平均温度不超过+35℃。
    安装地点海拔一般不超过2000米。
    大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可允许较高的相对湿度,例如在正二十摄氏度时, 相对湿度可达到百分之九十。 应该注意,由于温度变化,可能偶尔产生适度的凝露,此时应采取适当的措施(例如排 水孔)。
    断路器垂直安装,与垂直面的倾斜度不超过5%。
    无显著摇动和冲击震动的地方。
    若安装于封闭防护外壳内,并多台紧靠着安装时应降容使用,降容系数可选0.7~0.8,对于金属防护外壳可采用高值, 对全塑防护外壳,则可采用低值!

    四、主要技术参数

    ■ 产品名称:带漏电保护互锁断路器、漏电手动双电源
    ■ 额定电流:6A、10A、16A、20A、25A、32A、40A、50A、63A。
    ■ 按极数分:1P+1P,2P+2P,3P+3P,4P+4P,1P+2P,1P+3P,1P+4P,2P+3P,2P+4P,3P+4P多种规格
    ■ 额定工作电压:AC 230/400V 50Hz/60Hz;可定制110V,24V,48V等产品
    ■ 额定绝缘电压:660V
    ■ 额定短路分断能力:6000A ; cosΦ 0.45~0.50
    ■ 防护等级:IP20
    ■ 污染等级:2级
    ■ 指示窗口
      □ 机械式触头指示窗口,切实分断指示
      □ 窗口绿色,触头处于断开状态;窗口红色,触头处于闭合状态
    ■ 脱扣特性
      □ C型曲线:保护常规负载和配电线缆,磁脱扣单元整定在8.5In±20%范围动作
      □ D型曲线:保护起动电流大的冲击性负荷(如变压器等),磁脱扣单元整定在12In±20%范围动作
    ■ 抗湿热性:2类(温度55℃,相对湿度为95%)
    ■ 接线:采用带夹箍的接线端子,固定电缆截面积可至50mm²以下。
    ■ 安装导轨:TH35-7.5型标准钢安装
    ■ 额定剩余动作电流l△n:30mA, 50mA,100mA,300mA
    ■ 额定剩余接通和分断能力6000l△m(A)
    ■ 额定剩余不动作电流l△no;0.5l△n
    ■ 安装说明:断路器从右侧电源向左侧电源切换时,先将右侧电源闭合之后,再合左边电源。
    ■ 安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作互锁断路器一般应垂直安装,手柄向 上为接通电源位置;安装处应无显著冲击和震动。
    ■ 接线方法:用螺钉压紧接线。

    额定电压
    Ue(V)
    极数(P) 壳架等级额定
    电流lnm(A)
    额定电流(A) 额定漏电动
    作电流(mA)
    额定漏电不动
    作电流(mA)
    额定漏电分
    断时间(s)
    额定短路分断
    能力lcn(A)
    230 2 32 6、10、16、
    20、25、32
    30 ; 50 15 ; 25 ≤0.1 6000
    400 3
    4
    230 2 50 6、10、16、
    20、25、32、
    40、50、63
    30 ; 50 15 ; 25 ≤0.1 4500
    400 3
    4
    试验电流 额定电压 规定时间 预期结果 起始状态 备注
    1.13ln 所有值 t≥1h 不脱扣 冷态 电流在5s内稳定地上升至规定值
    1.45ln 所有值 t<1h 脱扣 热态
    2.55ln 所有值 1<t<60s 脱扣 冷态 闭合辅助开关接通电源
    5ln 所有值 t≥0.1s 不脱扣 冷态 闭合辅助开关接通电源
    10ln 所有值 t<0.1s 脱扣 冷态 闭合辅助开关接通电源

    接线:适用25mm2及以下导线连接,接线方法用螺钉压紧接线,扭矩为2.0N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16~20 2.5
    25 4
    32 6
    40~50 10
    63 16

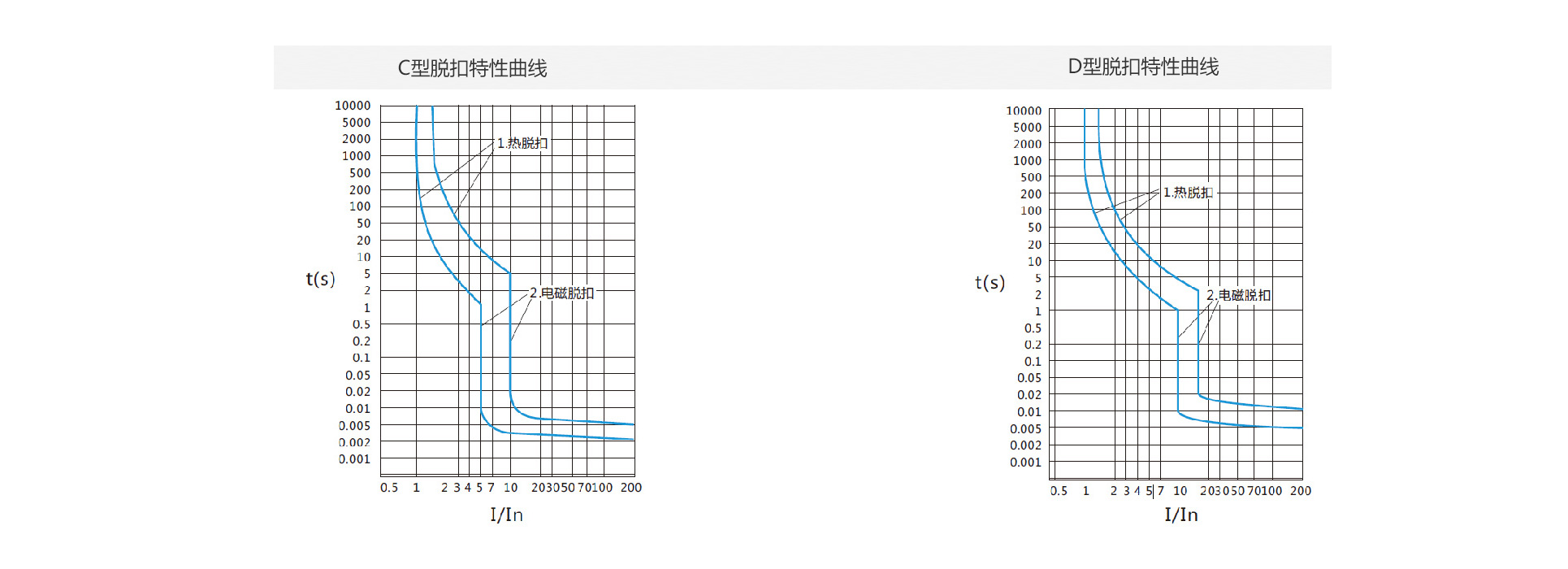

    五、脱扣特征曲线

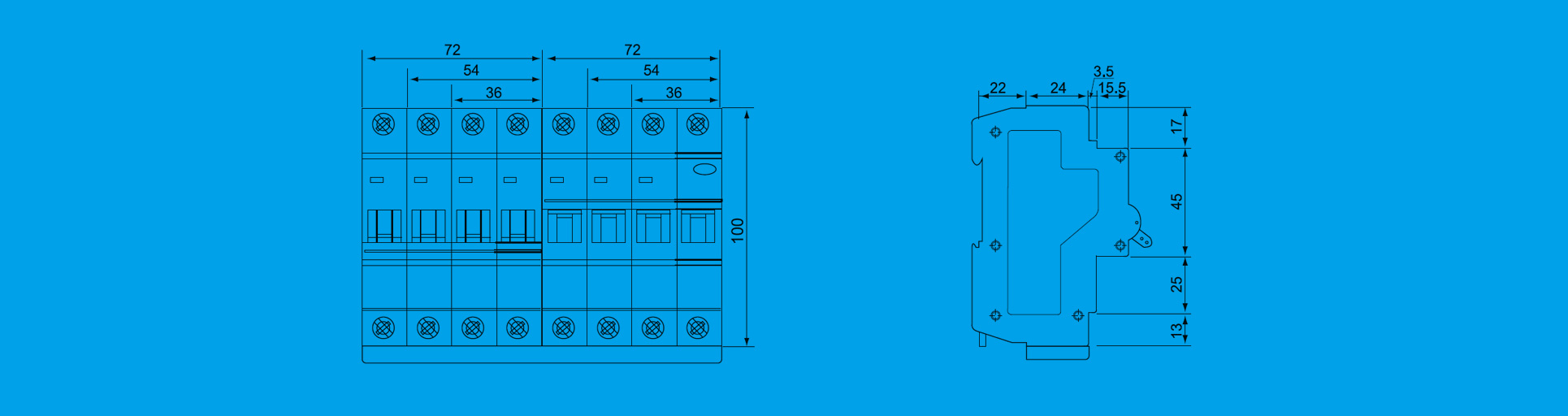

    六、外形及安装尺寸

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    100*144*75/(4P+4P) 340*220*150

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.843/(4P+4P) 0.9kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    1只/(4P+4P)
