  • 一、适用范围

    IC卡预付费电能表作为智能电网的智能终端,正逐步走入我们的生活。现在的电能表专用断路器,只能实现欠费后自动断电,缴费后需人工送电,为此电网公司虽然投入了巨大的人力成本进行维护工作,但是仍然无法解决续电的及时性问题,大大降低了客户的用电体验。
    TXB7S5-63电表开关(电能表外置断路器),是泰西电气自主研发的新型具有自动恢复电路的电表专用开关,不仅能可靠实现欠费自动分闸断电,缴费自动合闸续电,也能实现对线路和终端设备的有效保护,同时反馈合闸、分闸状态信号。
    TXB7S5-63电表开关(电能表外置断路器符合国家电网公司《电能表用外置负荷开关技术规范》及IEC60898、GB10963、GB14048.2标准,达到国际先进技术水平。

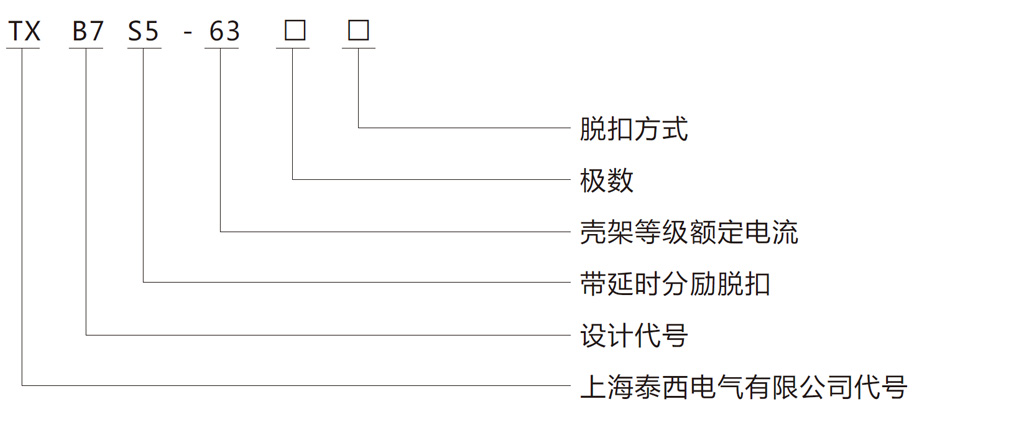

    二、型号及其含义

    三、电能表外置断路器产品特点

    » 体积紧凑:单相1P+N(2P) 宽度72mm;三相四线3P+N(4P)宽度108mm
    » 动作迅速:匹配小型断路器,动作快捷,响应时间<0.1s
    » 同步性好:机构与断路器一化设计,通过内置继电器装置分、合闸进行断开和闭合电路
    » 功能强大:具自动切换开关、欠费脱扣自保持功能
    » 稳定可靠:机械寿命高达10000次
    » 超低功耗:操作机构功耗≤0.05W
    » 外壳材料:全部采用阻燃外壳材料,内部采用紫铜配件
    » 适应性强:适用-25°C~70°C环境
    » 可选功能:漏电保护

    四、电能表外置断路器主要技术参数

    功能描述 1P+N(2P) 3P+N(4P)
    自动分合
    欠费脱扣保持
    电平控制、电平反馈
    分合状态指示
    自动切换
    壳架等级额定电流(A) 63A
    额定电流 6A,10A,16A,20A,25A,32A,40A,50A,63A
    额定工作电压(Un) AC230V AC400V
    控制回路电源电压 AC230 AC230V
    过载保护脱扣特性 C型(5In<I≤10 In)
    额定短路分断能力 6KA
    自动恢复时间 ≤3s
    待机功耗 控制线电流小于 1mA,相线泄漏电流小于 0.2mA
    上电延时时间 td≥4s(电源上电到到欠费信号确认)
    介电强度 2500VAC,1分钟
    耐压水平(Uimp) 6KV
    机械(电气)寿命 10000次(6000次)
    动作时间 分闸≤0.3s、合闸≤0.5s(不包含延时)
    环境温度 -25℃~+70℃
    防护等级 Ip20
    控制线可选长度 30CM/50CM/80CM/100CM
    宽度 72mm 108mm

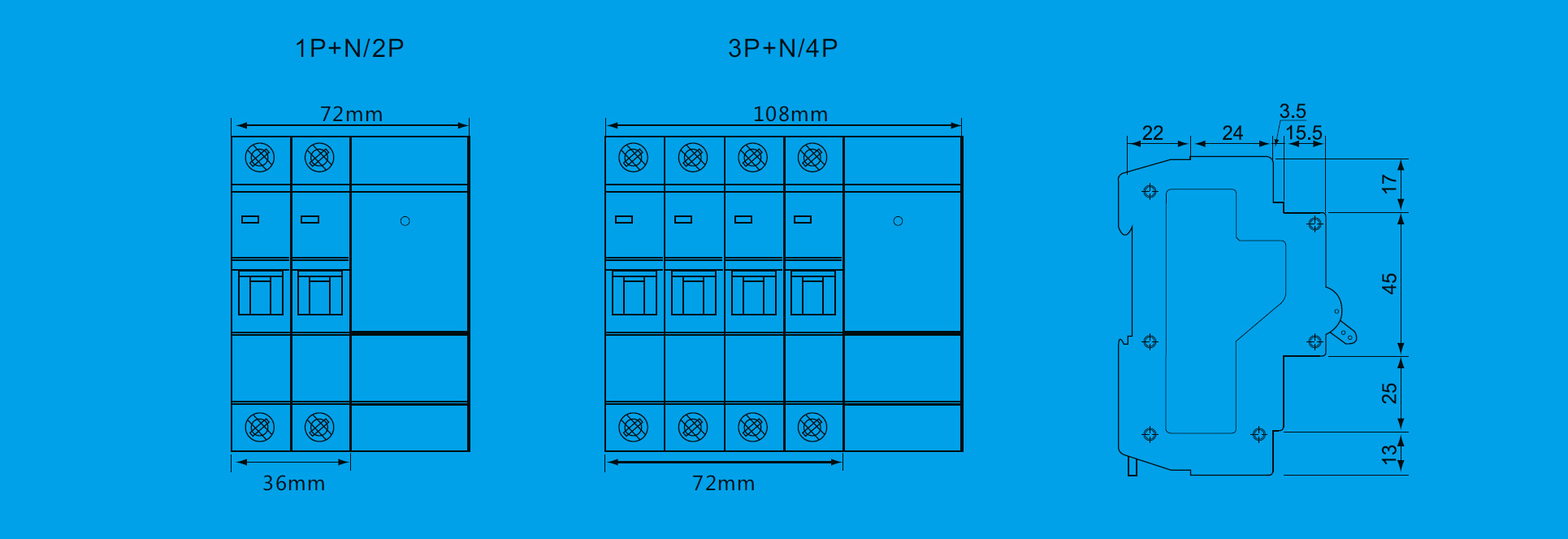

    五、电能表外置断路器外形及安装尺寸

  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)

    225*85*80 440*240*260
    100*70*74/1P+N



    重量

    产品净重(kg) 整盒重量 整箱重量

    1kg 15.5kg
    0.323/1P+N


    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    3只/1p+N 45只/1P+N
