  • 一、适用范围

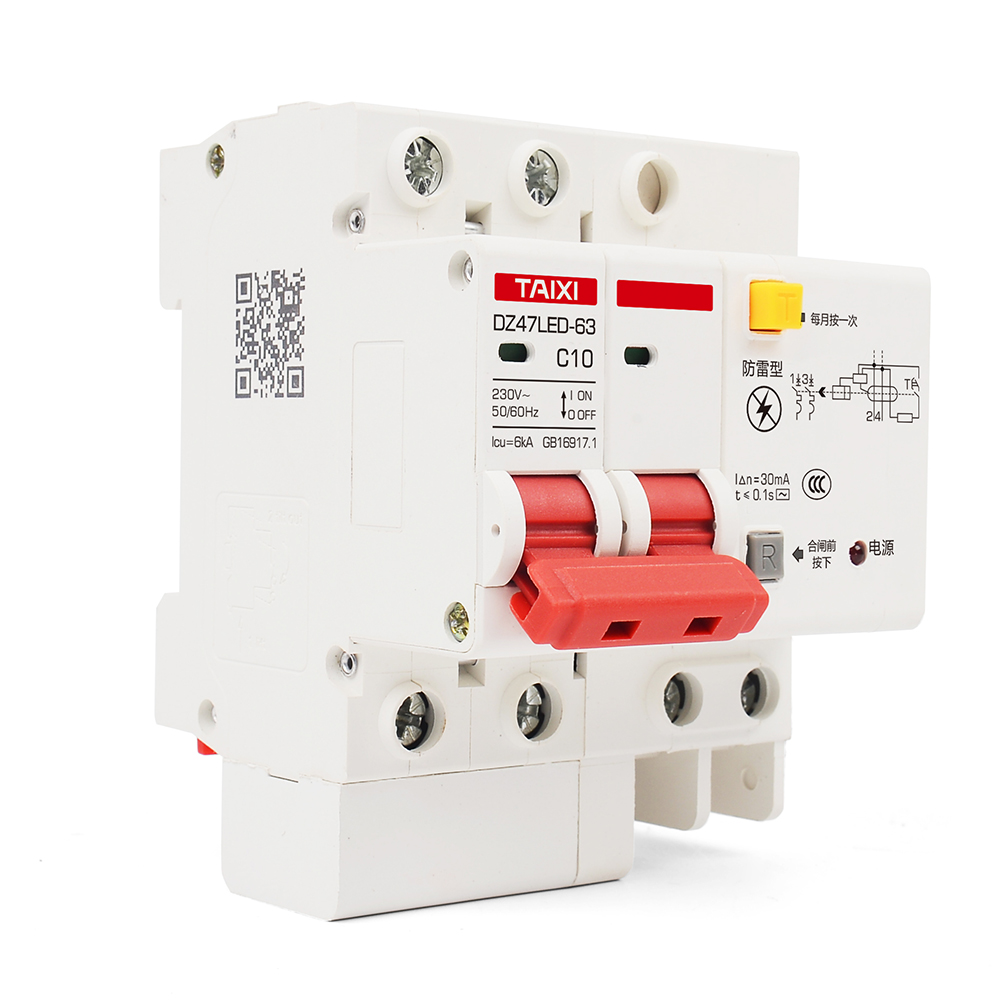

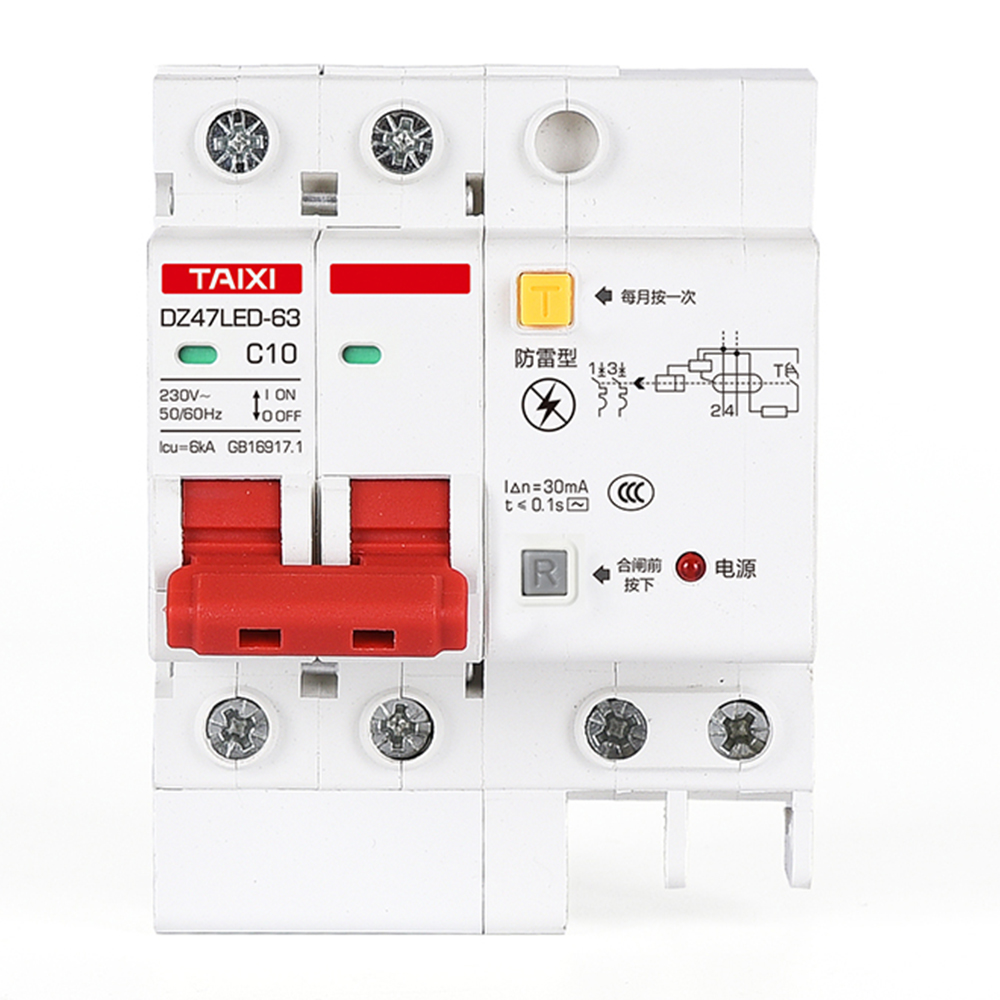

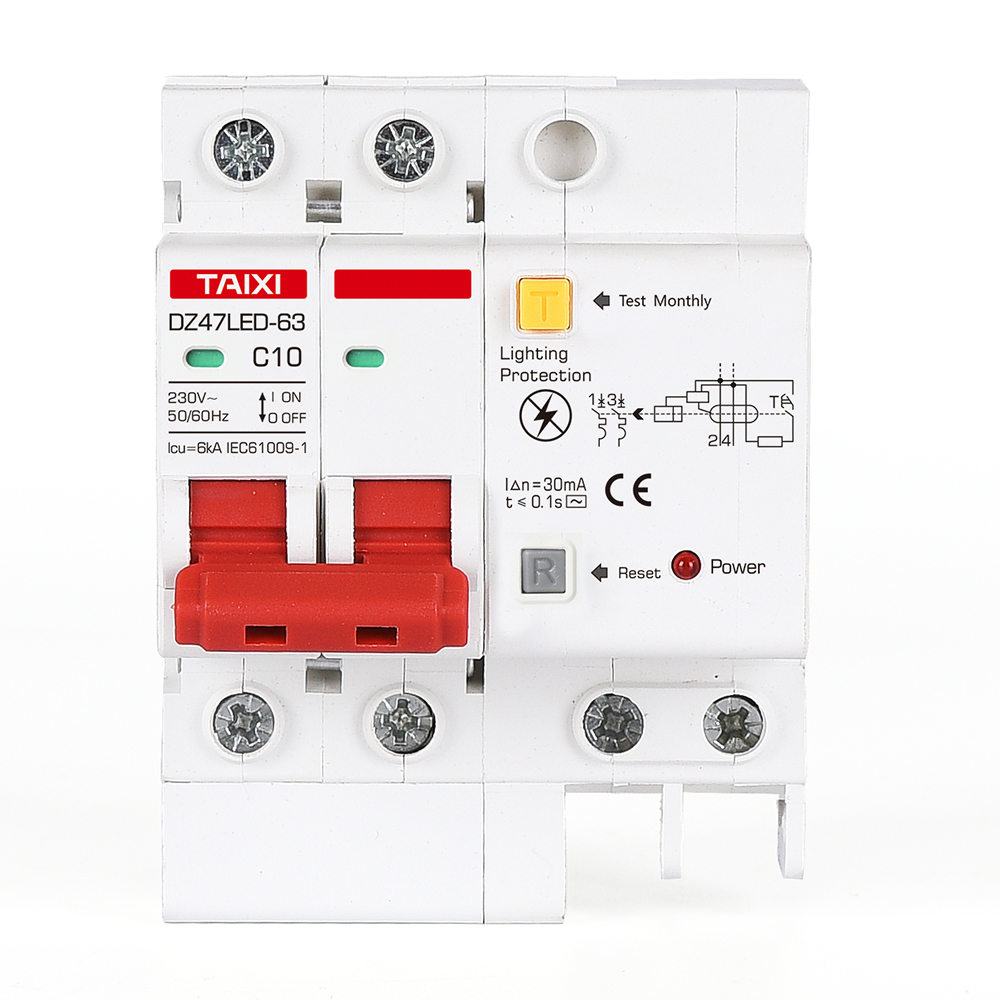

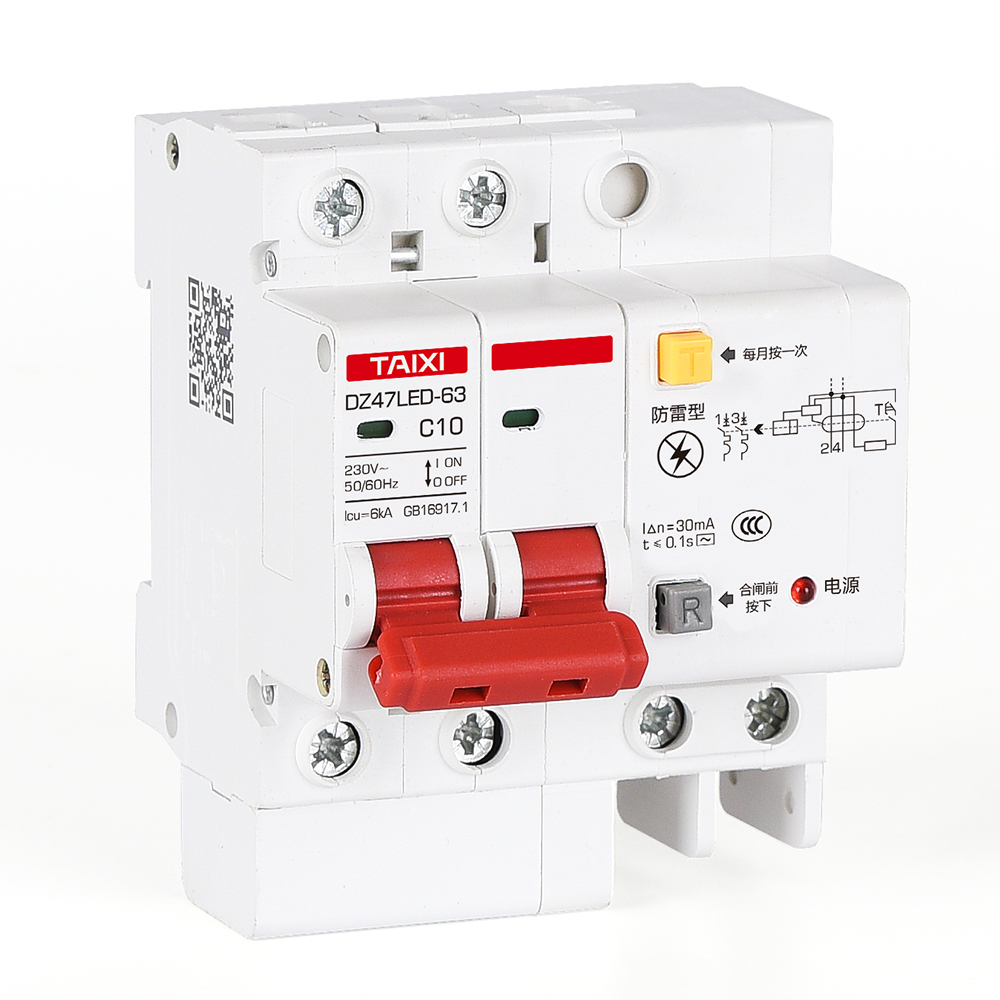

    DZ47LED-63系列防雷漏电开关防雷漏电断路器),是带防雷装置的小型漏电断路器,适用于交流380V及以下、 频率为50Hz的配电网络中,作防雷、防浪涌,漏电、短路、过载保护之用。且可用于正常情况下作为线路的不频繁转换。
    防雷漏电开关执行标准:GB16917.1家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般规则GB 18802.2 IEC61643-1和GB 500057《建筑物防雷设计规范》。

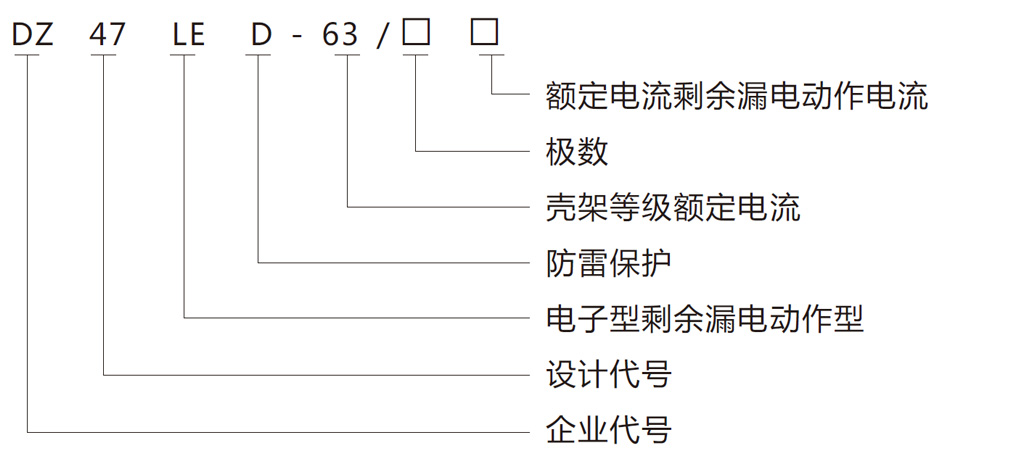

    二、型号及其含义

    三、结构特点

    防雷漏电开关是在小型漏电断路器的基础上增加了电涌保护模块(SPD)构成的,该SPD具有相对地、中线对地的保护模 式。尤其适用于需要提供多种保护的场合。该产品由3只SPD和一只气体放电管BL组成主放电回路,3只SPD分别接入 L1、L2、L3极(火线)和N极(中性极)和气体放电管串接后,接入大地(PE),将雷电通过大地(PE)放电,从而保 护了开关的负荷端不受雷电的破坏。正常工作时绿灯亮、故障问题红灯亮。

    四、产品特点

    1、具有防雷、漏电、过载和短路保护功能。
    2、具有防雷接地功能。
    3、具有相线对零线、相线对地线和零线对地线全模保护。
    4、具有防雷故障指示功能。
    5、雷电通流容量最大至20KA。
    6、内部设有过热保护装置。
    7、开关内部采用两级防雷保护。
    8、可以外置报警信号。

    五、主要技术参数

    ■ 额定电流:6,10,16,20,25,32,40,50,63A
    ■ 额定工作电压:230/400V AC
    ■ 额定绝缘电压:500V
    ■ 额定剩余动作电流:30,50,75,100,300mA
    ■ 脱扣指示:DZ47LE上有剩余电流动作脱扣指示,复位按钮弹起,为漏电脱扣
    ■ 手动控制:手柄允许两种复位模式
      □ 过电流故障:断路器和剩余电流动作装置同时复位
      □ 漏电故障:剩余电流动作装置先复位,断路器后复位
      □ 防雷故障:防雷装置先复位,断路器后复位
    ■ 机械寿命:10000次
    ■ 电气寿命:2000次
    ■ 符合标准:IEC61009-1/GB16917.1
    ■ 符合认证:CCC认证
    ■ 脱扣特性
      □ C型脱扣特性:曲线保护常规负载和配电线缆,瞬时脱扣范围(5~10) In
      □ D型脱扣特性:保护起动电流大的冲击性负荷(如变压器等),瞬时脱扣范围(10~14) In

    型号 DZ47LED-63
    极数 1P+N 3P+N
    壳架等级额定电流lnm(A) 63
    中性极 N
    额定电流ln(A) 6,10,16,20,25,32,40,50,63
    额定工作电压(V) 380(400)
    额定短路分断能力 4500A
    额定漏电动作电流l△n(mA) 50
    额定漏电不动作电流l△no(mA) 25

    注:*D型及l△n=50mA为常规供货产品,不说明情况下。C型及其他漏电动作电流请于我们联系。

    六、雷电保护参数

    型号规格 DZ47LED-63
    工作电压Un(V) 380
    最大通流量Imax(kA) 15
    标称通流量In(kA) 10
    响应时间t(ns) <25
    接地端链接多股铜导线 6mm²

    注:① 防雷漏电开关针对感应雷设计; ② 防雷漏电断路器在户内使用; ③ 地线的接地电阻尽量小于10Ω。

    七、过电流脱扣特性

    序号 额定电流In(A) 脱扣类型 起始状态 试验电流 规定时间t 预期结果 备注
    a 6~63 C、D 冷态 1.13In t≤1h 不脱扣
    b 6~63 C、D 紧接前项
    试验进行
    1.45In t<1h 脱扣 电流在5s内稳定
    上升到规定值
    c 6~63 C、D 冷态 2.55In 1s 脱扣
    1s32A)
    d 6~63 C 冷态 5In t≥0.1s 不脱扣 闭合辅助开关
    接通电流
    D 10In
    C 10In t<0.1s 脱扣
    D 50In

    八、使用与维护

    1、防雷漏电断路器的防雷漏电过载短路特性均由制造厂整定,在使用过程中不允许随意调整。
    2、防雷漏电断路器,在新安装及停电后再启用前都必须按试验按钮,确保正常跳闸才能投入使用,在正常使用情况 下,必须每星期试跳一次。
    3、在防雷漏电开关保护范围,使用电动工具设备时,必须试按验按钮,确保正常跳闸,方能投入使用。
    4、在潮湿天气或雷雨后,每次使用前必须按试验按钮,确保正常跳闸才能投入使用。
    5、防雷漏电开关如有故障或按实验钮不能跳闸时请用户立即停止使用,尽快送回厂家修理。
    6、防雷漏电开关因按制电器发生故障而分闸后需查明原因,排除故障后方可合闸。
    7、防雷漏电开关对同时按触被保护电路两线所引起的触电危险,不能进行保护。
    8、根据国家标准"漏电保护器的功能是提供间接接触电保护"。"在其它保护措施失效时…不能作为唯一的直接接触保护 "。

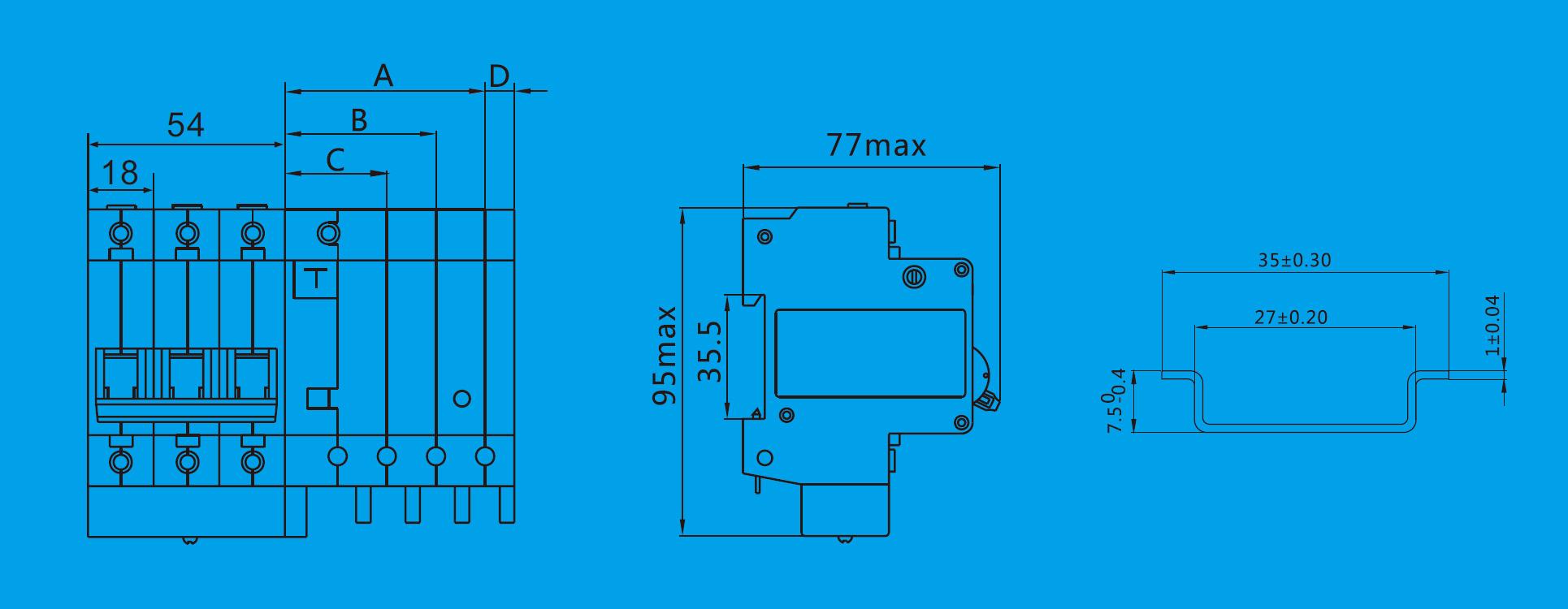

    九、外形及安装尺寸


    产品尺寸 A B C D 1P+N 3P+N
    DZ47LED-63 39 30 21 6 18+27 54+45

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    94*72*75/2P
    470*338*200

    重量

    产品净重 整盒重量 整箱重量
    0.313/2P

    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
