产品名称:光纤入户信息箱(带插座)(尺寸可选)

产品型号:光纤入户信息箱

联系我们(二十四小时为您服务)

  • 产品参数

  • 产品细节

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、产品概述

    TXPZ2光纤入户信息箱的产生是信息技术发展光纤技术普及的结果,是二网合一和三网合一的现实需要。光纤入户信 息箱一般预埋安装在户内,它用于安装光纤用户终端,同时也是电脑、电话、电视等弱电信号户内分配的关键部件。 光纤入户信息箱按配置可分为基本型及扩展型,扩展型可在功能扩展面板上安装语音模块,数据模块,路由器等。满 足家庭弱电业务工程的总集成。是以后家庭多项弱电业务接入的方向,箱体面板可采用冷轧钢板或者塑料两种材质。 光纤入户信息箱适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功 能。适用于光缆和配线尾纤的保护性连接,也适用于光纤接入网中的光纤终端点采用。

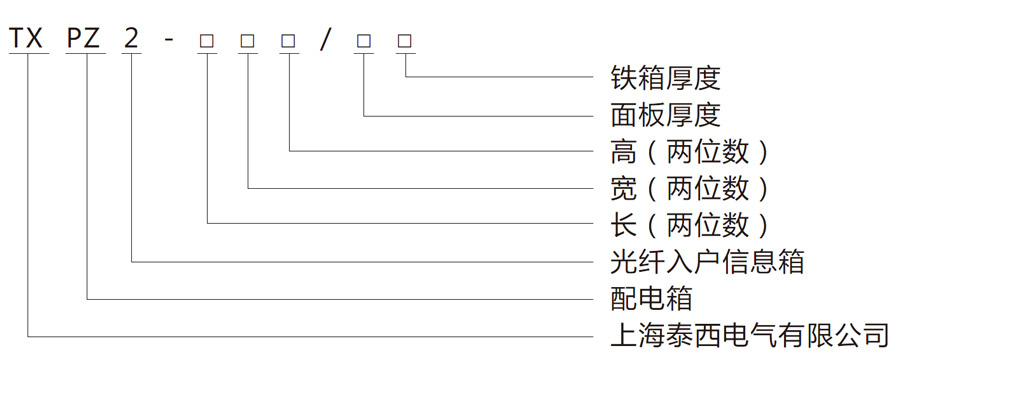

    二、型号及其含义

    三、产品功能特点

    光纤入户信息箱支持ONU,电池备电,电源适配器,光纤适配器等集成安装。集中管理电话线,网线,光跳线,美化 室内环境。各功能区域应相对集中,并满足以下要求:
    ① 家庭用通信终端区:满足ONU及其它家庭终端设备安装的空间要求。
    ② 光纤终端区:满足光纤接续(冷接或熔接)的区域。
    ③ 设备扩展区:满足各种信息面板、扩展模块(设备)安装的空间。
    ④ 其它备附件:在机箱门靠上部合适位置配置挂牌(方便各使用单位对机箱编号进行标识)、电源插座等其它附件 等。
    ⑤产品结构:翻转式网格结构,可兼容不同尺寸ONT,对WIFI无线信号无屏蔽影响。底盒采用镂空设计,万能背板, 方便适配器等设备的安装。专门的电池与电源适配器安装位,光纤适配器安装位,盘纤熔接单元,暗走线结构支持左 右下三个方向进出入户光缆。
    ⑥箱体设计:产品采用模块化思想设计,客户可根据实际的需要灵活增减,无须反复施工便能为家庭提供高可靠性、 高性能、整洁的网络、电视、电话统一管理。也可根据客户特殊需求,提供产品快速定制服务,全面满足客户的需 求。
    ⑦面板技术特点:单开门设计美观大方,施工方便,门板上流线型散热孔设计提供良好的散热效果。

    四、安装要求

    1.光纤入户信息箱至各个信息点(电话、宽带、ITV、有线电视等)需预埋相应规格及数量的PVC塑料管做保护,根据 线缆数量选用φ15-φ25等不同规格的型材。塑料管在预埋时应减少S弯和直角弯,施工时应防止异物进入管内,及时穿 好铁丝牵引线,注意管口的防潮封堵。
    2. 居家布线应以星型方式组网,信息箱至信息点之间单根直放线缆,中间不得有接头,线缆敷设时避免打圈、避免浸 水和异物损坏。线缆规格应与模块型号相匹配。
    3. 为便于安装维护,室内布线穿入信息箱的箱体内,需预留300mm的冗余,在信息盒内需预留150mm的冗余。
    4. 每一根线缆建议在信息箱一端标识所对应的房间和位置的标识牌,以利于以后的安装和维护。
    5. 所有线缆在房间一端的接线面板接口必须按照T568B标准卡接成端。在信息箱一端必须按照T568B标准制作RJ45水 晶头,待业务开通时,按实际需要电信工作人员将上门为您调试开通。
    6. 信息面板安装高度一般距地面300mm嵌壁式敷设,或根据家装设计需求定位。面板可选用86*86mm Z型或 120*70mm型,也可根据装修风格而定;根据需要配置RJ11或RJ45信息插座。用户客厅、卧室放置电视机的墙面应配 置RJ45信息插座。
    7. 信息箱一经定点定位安装完毕后,不宜移位,箱体结构不宜变动。
    8. 信息箱内预留的皮线光缆,不宜挪动,需做好保护,以防光纤折断,影响今后使用。
    9. 信息箱箱体门为特殊材料制作,不宜更换、遮挡。
    10. 做好信息箱内的电源线的安全接地防护,谨防漏电。
    11. 合理安排信息箱的空间布局,做好各类线缆绑扎、固定。
    12. 施工前,请仔细阅读家装布线须知。

    五、技术参数

    产品型号名称 TXPZ2光纤入户信息箱
    材料 材料PC塑料面板+金属底箱;金属面板+金属底箱
    耐腐蚀及绝缘性 极好
    耐异常热能力
    使用寿命 20年及以上
    市场定位 公寓、酒店、写字楼、家庭住宅、小型商建场所等
    最大卖点 分全塑面板和金属面板,涵盖广泛,规格尺寸多样
    扩展性强 可根据家庭的具体情况配置不同的模块(数据模块、语音
    模块、安防监控模块等)
    门开启 向左开启120°
    面板材料 前盖采用工程塑料ABS+PC为原料注塑成型,且满足
    RoHS标准;国标优质冷轧钢板,表面喷漆处理
    箱体材料 箱体厚度:0.8/1.0/1.2mm(可选)
    材质:优质冷轧钢板,表面电脑平光静电喷涂
    面板颜色 乳白色(RAL9003)、灰白色、其它颜色可定制
    保护等级 IP30
    面盖耐火及异常热 650℃
    安装方式 暗装/明装
    使用环境 工作温度:-5℃~+70℃;储存温度:-40°C~+70°C,工
    作湿度≤ 95%(无冷凝);大气压:70 kPa~106 kPa
    设备容量 (1U=25mm))可选用所有A系列标准模块
    内部电源 箱体内为ONU设备提供了AC220V电源插座。

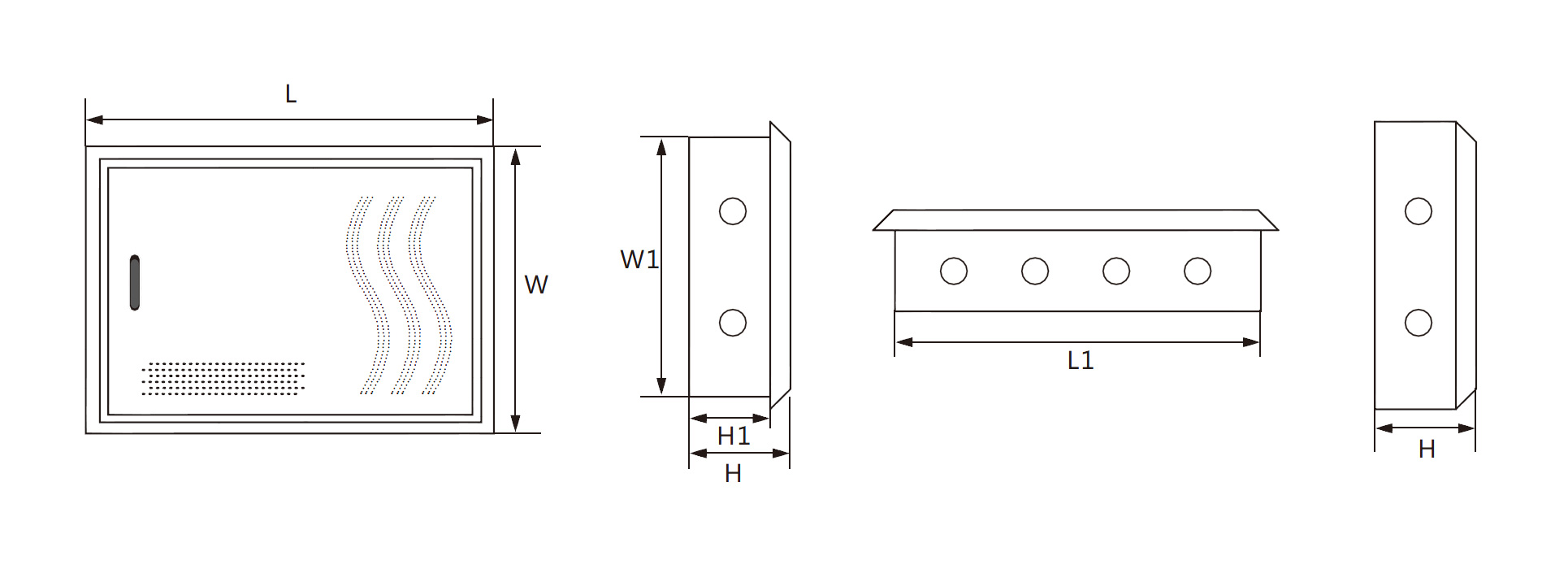

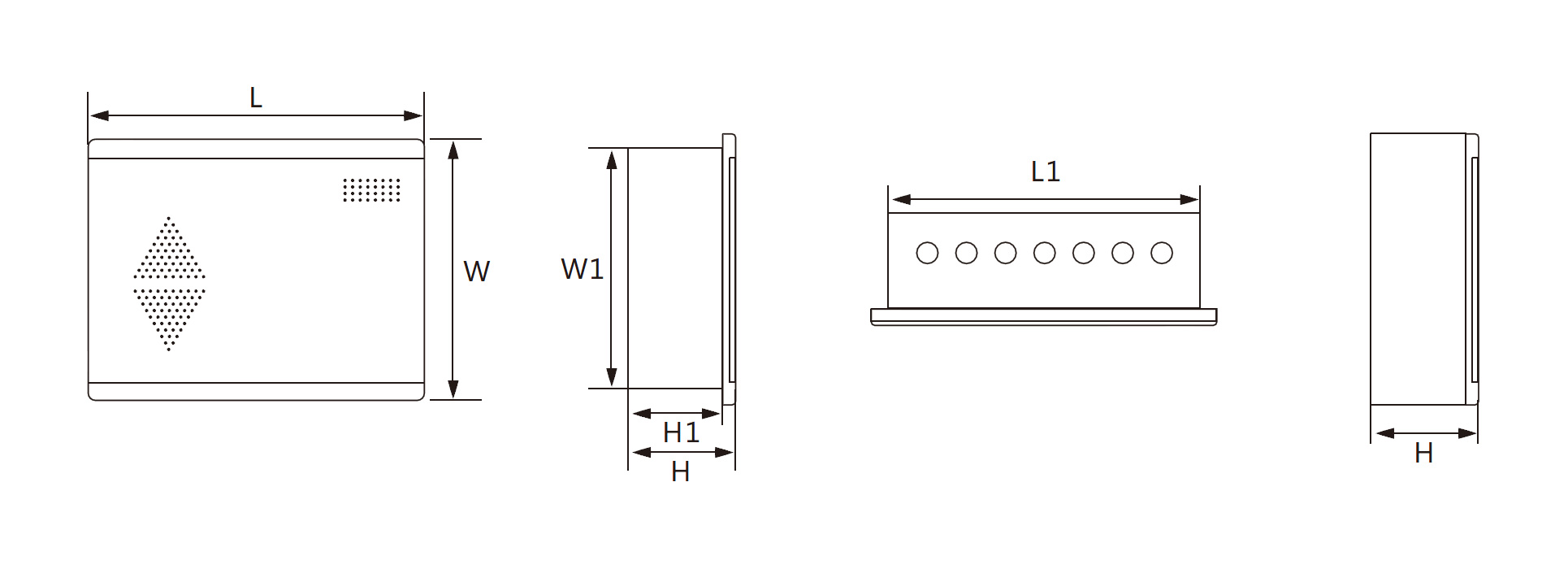

    六、产品尺寸

    面板材料 安装方式 长(mm) 宽(mm) 高(mm) 可选面板厚度mm/底箱厚度mm
    金属 暗装 300 250 120 06/10 08/10 10/10 10/12
    明装 343 293 120 06/10 06/10 10/10 10/12
    暗装 350 300 120 06/10 06/10 10/10 10/12
    明装 393 343 120 06/10 06/10 10/10 10/12
    暗装 400 300 120 06/10 06/10 10/10 10/12
    明装 443 343 120 06/10 06/10 10/10 10/12
    暗装 450 300 120 06/10 06/10 10/10 10/12
    明装 475 323 120 06/10 06/10 10/10 10/12
    塑料 暗装 300 250 120 06/10 06/10 10/10 10/12
    明装 325 273 120 06/10 06/10 10/10 10/12
    暗装 350 300 120 06/10 06/10 10/10 10/12
    明装 375 323 120 06/10 06/10 10/10 10/12
    暗装 400 300 120 06/10 06/10 10/10 10/12
    明装 425 300 120 06/10 06/10 10/10 10/12
    暗装 450 300 120 06/10 06/10 10/10 10/12
    明装 475 323 120 06/10 06/10 10/10 10/12
