  • 一、适用范围

    TXCM1LE系列剩余电流动作断路器(剩余电流动作保护器剩余电流断路器)(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。适用于交流50 Hz,额定电压至400V,额定电流16A至800A的电路中。
    其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的剩余电流动作断路器 在其他保护措施失效时,也可作为直接接触的补充保护,但不能作为唯一的直接接触保护。同时,还可用来防止由于 接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路,亦可作为线路的不频繁转换之用。
    该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流,同时可带 报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件,并可采用板前、板后 和插入式等多种接线方式,是用户使用的理想产品。
    剩余电流动作断路器垂直安装(即竖装),亦可水平安装(即横装)。
    断路器符合标准:GB 14048.2,IEC 60947-20

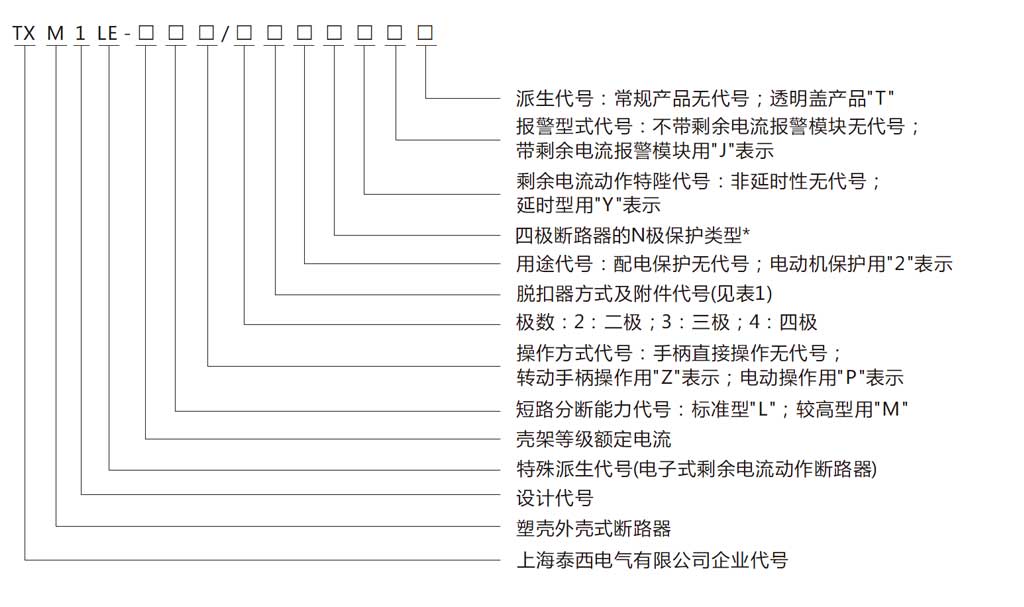

    二、型号及其含义

    四极断路器的中性极(N)型式分四种:
    A型:N极不安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分;
    B型:N极不安装过电流脱扣元件,且N极与其它三极一起合分(N极先合后分);
    C型:N极安装过电流脱扣元件,且N极与其它三极一起合分(N极先合后分);
    D型:N极安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分。

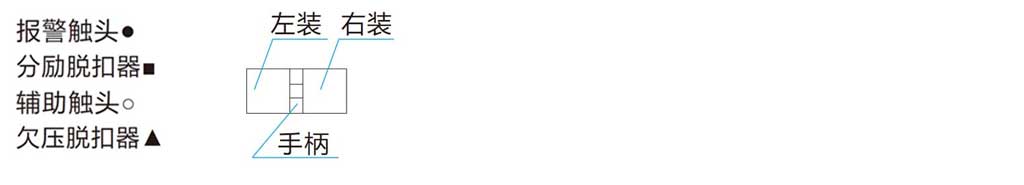

    附件名称 附件代号
    电磁式
    脱扣器
    热磁式
    脱扣器
    100L/M
    225L/M
    100M
    225M
    00L/M 630M/H
    800M/H
    630M/H
    800M/H
    3极 4极 3极 4极 3极 4极
    无附件 200 300
    报警触头 208 308
    分励脱扣器 210
    (210Y)
    310
    (310Y)
    辅助触头 220 320
    辅助触头
    报警触头
    228 328
    欠电压脱扣器 230 330
    分励脱扣器
    辅助触头
    240
    (240Y)
    340
    (340Y)
    二组辅助触头 260 360
    欠电压脱扣器
    辅助触头
    270 370
    二组辅助触头
    报警触头
    268 368

    注:括号内带Y的代号表示带有延时功能的分励脱扣器,动作延时时间0.5s~2s。控制电压AC240V/AC400V。
    只有4极产品B型和C型才有240、250、218、248和340、350、318、348规格附件代号。
    只有TXM1L-400和800壳架4极产品B型和C型才有260、270、268和360、370、368规格附件代号。

    TXCM1LE断路器的分类

    按产品极数分为二极、三极与四极。
    二极产品仅提供TXCM1LE-100M/2300、TXCM1LE-225L/2300、TXCM1LE-225M/2300三种产品规格。
    按接线方式分为板前接线、板后接线、插入式三种;
    按用途分为配电用和电动机保护用;
    按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种;
    按剩余电流分断时间分为非延时型和延时型两种;
    按断路器额定极限短路分断能力级别分为:L-标准型、M-较高分断型、H-高分断型三种;
    按操作方式分为:手柄直接操作、电动机操作(用P表示)、旋转手柄操作(开关柜用,用Z表示)。

    三、正常工作和安装条件

    ■ 周围空气温度
      □ 周围空气温度上限为+40℃;
      □ 周围空气温度下限为-5℃;
      □ 周围空气温度24h的平均值不超过+35℃。
    ■ 海拔:安装地点的海拔不超过2000m。
    ■ 污染等级:3。
    ■ 安装类别:Ⅲ 。
    ■ 大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度最湿月的月平 均最大相对湿度为90%,同时该月的月平均最低温度为+20℃,并考虑到因温度变化发生在产品表面上的凝露。
    ■ 外磁场:剩余电流动作断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。

    四、正常工作和安装条件

    断路器(IEC60947-2/GB14048-2)
    壳架电流Inm 100 225 400 800
    是否适用于电动机保护
    额定绝缘电压(V) AC800V AC800V AC800V AC800V
    额定冲击耐受电压(KV) 8 8 8 8
    额定工作电压 AC AC400V AC400V AC400V AC400V
    分断能力级别 L M L M L L
    极数 3,4 3,4 3,4 3,4 3,4 3,4
    极限分断能力 AC400V 35 50 35 50 50 50
    运行分断能力 AC400V 22 30 22 30 30 30
    额定剩余短路接通(分断)能力I△m KA 25%Icu 25%Icu 25%Icu 25%Icu 25%Icu
    默认额定剩余动作电流I△nt mA 30/100/300 100/300/500 100/300/500 300/500/100
    额定剩余不动作电流I△noh mA 1/2I△n 1/2I△n 1/2I△n 1/2I△n
    一般分断时间S 0.2
    延时分断时间S 0.3,0.4,0.5,0.6,1.0,2.0
    可选额定剩余动作电流I△nt mA 30-100-300mA ,100-300-500mA,300-500-1000mA,50mA,75mA,300mA
    机械寿命 8500 7000 4000 2500
    电气寿命 1500 1000 1000 500
    飞弧距离 50mm 50mm 100mm 100mm
    脱扣器 / 额定电流
    热磁固定 / 额定电流 40/50/63/80/100 100/125/160/180/200/225 200/225/250/315/350/400 400/500/630
    附件
    分励
    欠压
    辅助
    报警
    漏电报警模块
    漏电报警动作
    漏电报警不动作
    转动手柄操作机构
    电动操作机构
    安装连接
    固定板前
    固定板后
    插入板后
    产品认证 CCC、CE

    注:4P有4种类型
    A型:N极不安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分;
    B型:N极不安装过电流脱扣元件,且N极与其它三极一起合分(N极先合后分);
    C型:N极安装过电流脱扣元件,且N极与其它三极一起合分(N极先合后分);
    D型:N极安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分。

    配电用剩余电流动作断路器过电流脱扣器各极同时通电时的反时限断开动作特性

    序号 试验电流名称 试验电流名称I/In 约定时间 起始状态
    1 约定不脱扣电流 1.05 2h(In>63A),1h(In≤63A) 冷态
    2 约定脱扣电流 1.30 2h(In>63A),1h(In≤63A) 紧接着序1试验后开始

    电动机保护用的过电流脱扣器各极同时通电时的反时限断开动作特性(16A~40A产品无电动机保护)

    序号 整定电流 约定时间
    Inm=125A Inm=250A、400A Inm=630A、800A 起始状态
    1 1.0In >2h >2h >2h 冷态
    2 1.2In ≤2h ≤2h ≤2h 紧接着序1试验后开始
    3 1.5In ≤4min ≤4min ≤8min 热态
    4 7.2In 4s <>4s <>6s <>冷态

    剩余电流动作断路器的剩余电流分断时间

    一般型剩余电流动作断路器的动作特性I△n≤30mA的断路器应是非延时型。

    注:a对于I△n≤30mA的断路器,5I△n可用0.25A取代。b按注a采用0.25A时,则10I△n为0.5A。

    剩余电流 I△n 2I△n 5I△na 10I△nb
    最大断开时间(s) 0.2 0.15 0.04 0.04

    延时型剩余电流动作断路器的动作特性

    延时断路器的极限不驱动时间按2I△n规定,其动作特性。

    延时时间(S) I△n时的最大
    分断时间(s)
    2I△n时的极限
    不驱动时间(s)
    最大分断时间((s) 5I△n时的最大
    分断时间(s)
    10I△n时的最大
    分断时间(s)
    0.3 0.3 0.1 0.3 0.25 0.25
    0.4 0.4 0.2 0.4 0.35 0.35
    0.5 0.5 0.3 0.5 0.45 0.45

    配电用剩余电流动作断路器的瞬时动作特性整定为10(1±20%)In,电动机保护用剩余电流动作断路器的瞬时动作特 性整定为12(1±20%)In。

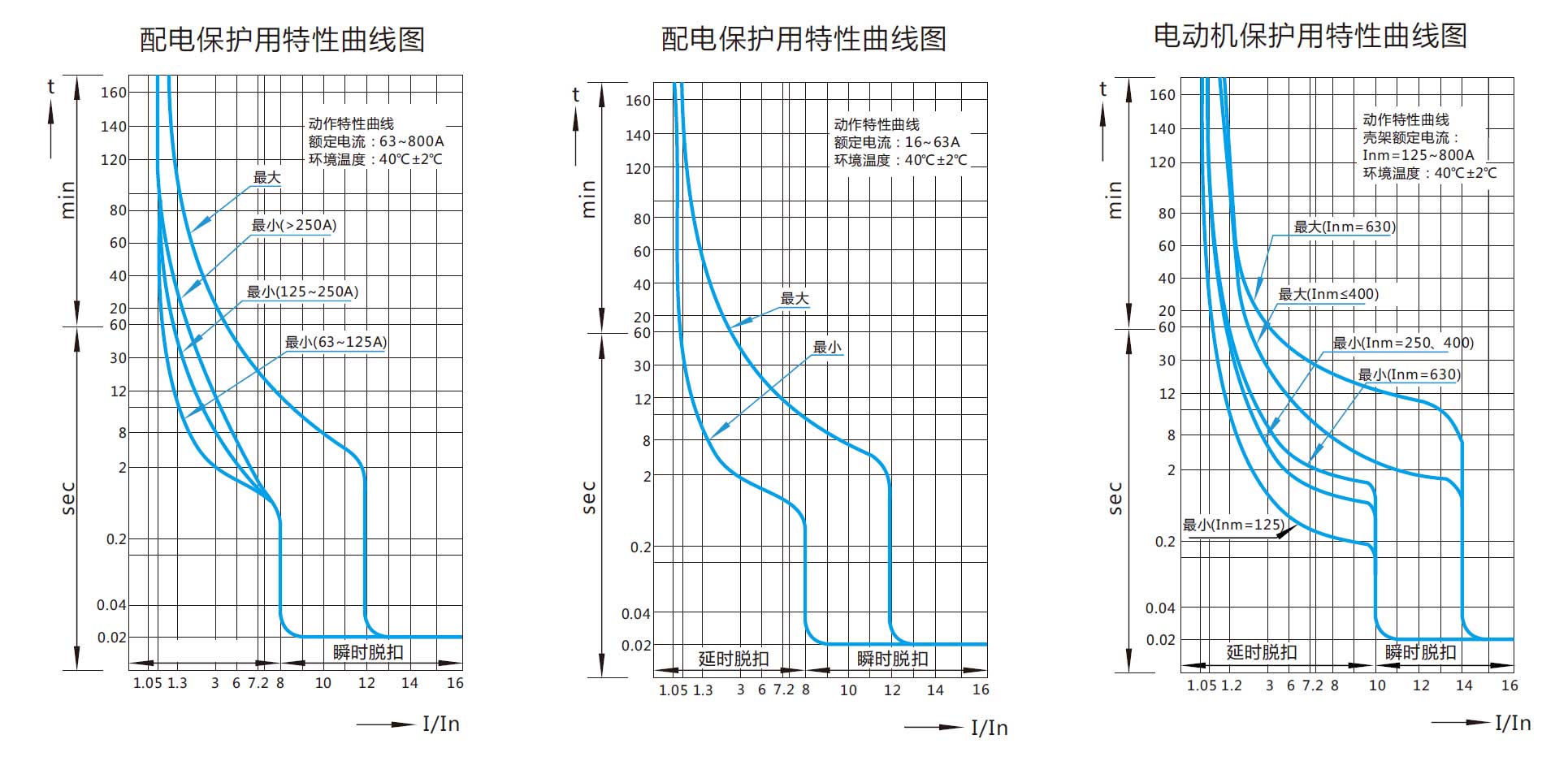

    剩余电流动作断路器反时限保护特性曲线

    五、结构和工作原理

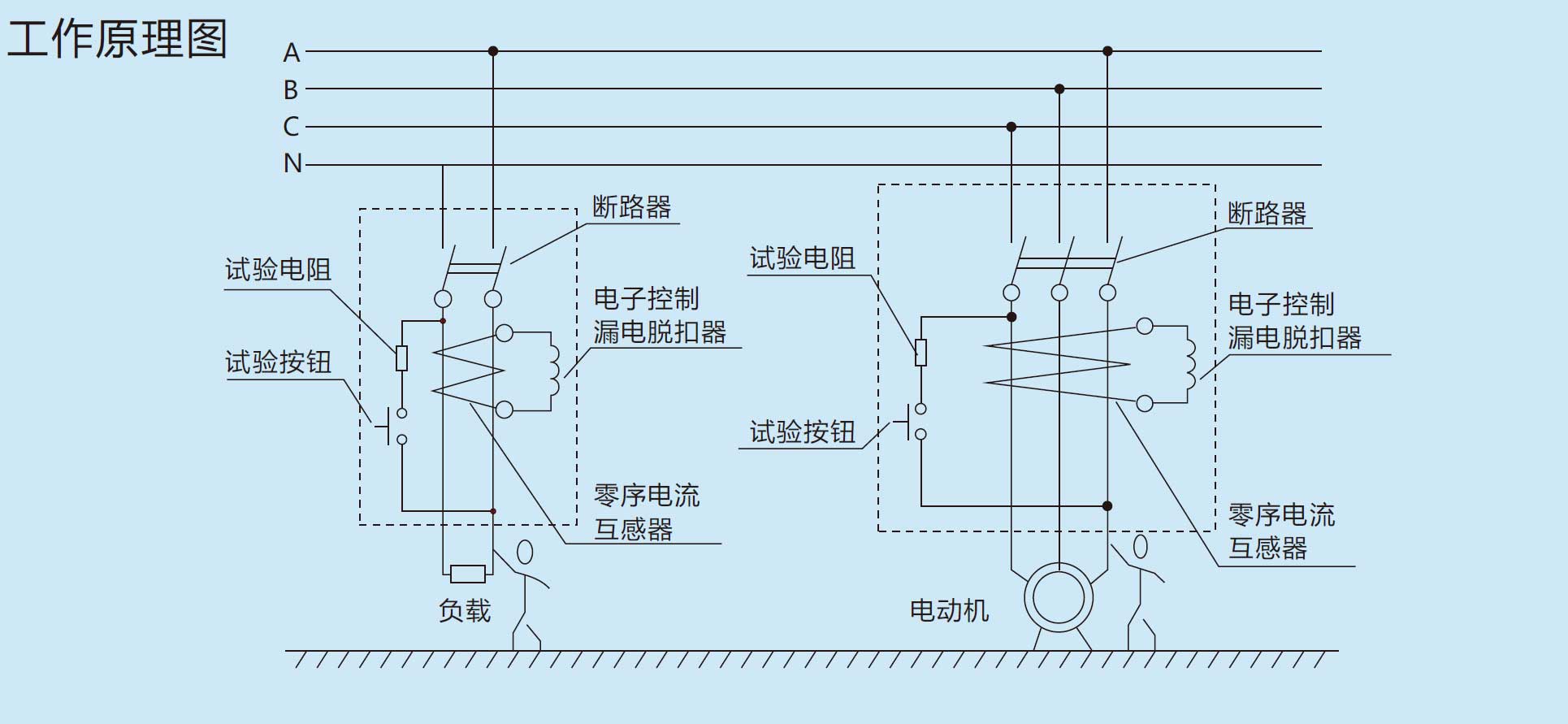

    TXCM1LE是电子式剩余电流动作断路器,主要由零序互感器、电子控制漏电脱扣器及带有过载和短路 保护的断路器组成,所有零部件都安装在一对塑料外壳中。
    当被保护通过芯片的处理电路中有漏电或人身触电时,只要剩余电流达到整定动作电流值,零序互感器的二次绕组的输 出信号就触发可控硅导通,并通过漏电脱扣器使剩余电流动作断路器动作,从而切断电源起到漏电和触电保护作用。

    当被保护电路出现过载或短路时,热磁式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作,从而切断电 源起到过载或短路保护作用。

    剩余电流动作断路器的内部附件

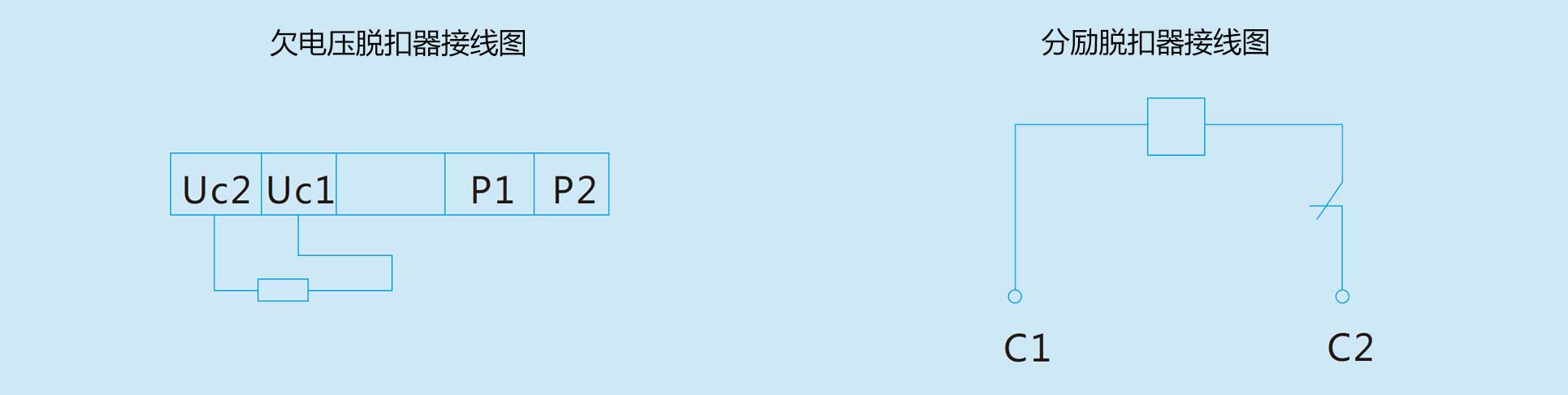

    a. 欠电压脱扣器

    当电压下降(甚至缓慢下降)到额定电压的70%和35%范围内,欠电压脱扣器应动作;欠电压脱扣器在电源电压低于脱扣 器电压的35%时,欠电压脱扣器应防止剩余电流动作断路器闭合;电源电压等于或大于85%时,应能保证剩余电流动 作断路器闭合。额定值和代号见下表
    注:装有欠电压脱扣器的剩余电流动作断路器,只有在欠电压脱扣器通以额定电压的情况下,剩余电流动作断路器才 能正常合分闸。

    代号 A2 A4
    电压规格 AC230V AC400V
    额定频率 50Hz 50Hz

    b. 分励脱扣器

    在70%~110%的额定电压下剩余电流动作断路器能可靠断开。额定值和代号见下表

    代号 A2 A3 D1 D2 D3
    电压规格 AC230V AC400V DC110V DC230V DC240V
    额定频率 50Hz 50Hz —— —— ——

    注:电压规格选用DC240V,额定电流达到5A±0.5A。

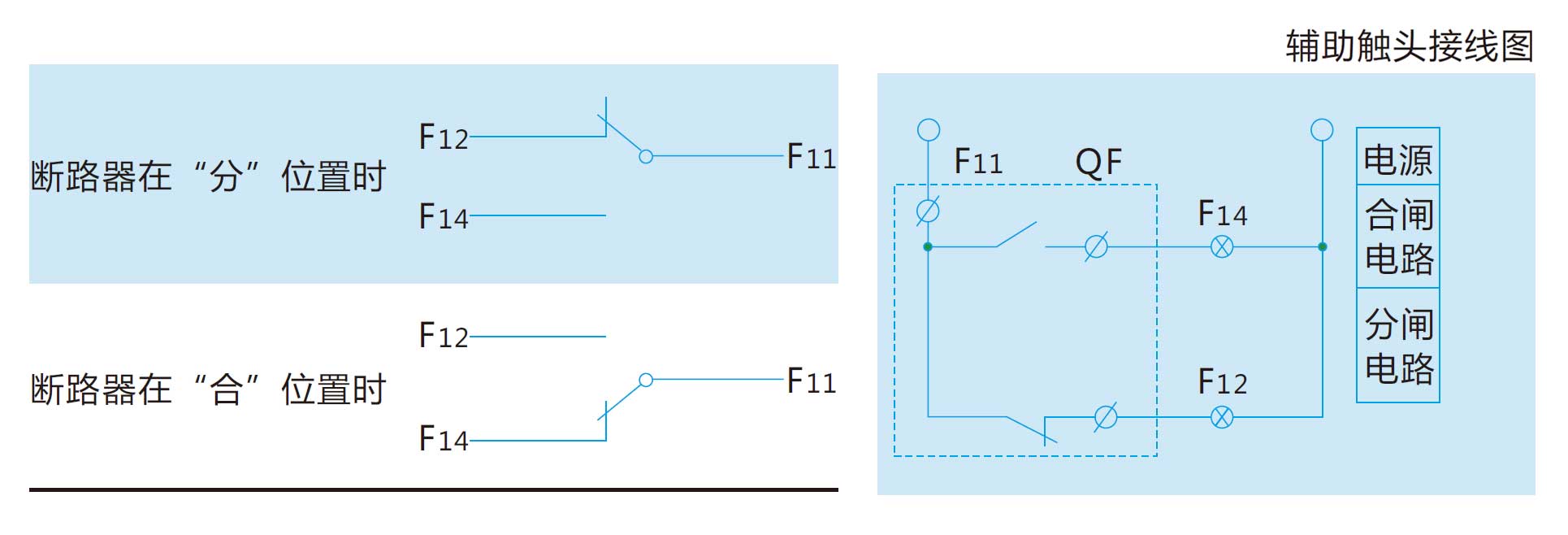

    c. 辅助触头和报警触头参数

    壳架等级 约定发热电流Ith A AC400V时的额定电流Ie A AC230V时的额定电流Ie A
    Inm≤250A 3 0.3 0.15
    Inm≥400A 3 0.4 0.2

    辅助触头

    报警触头

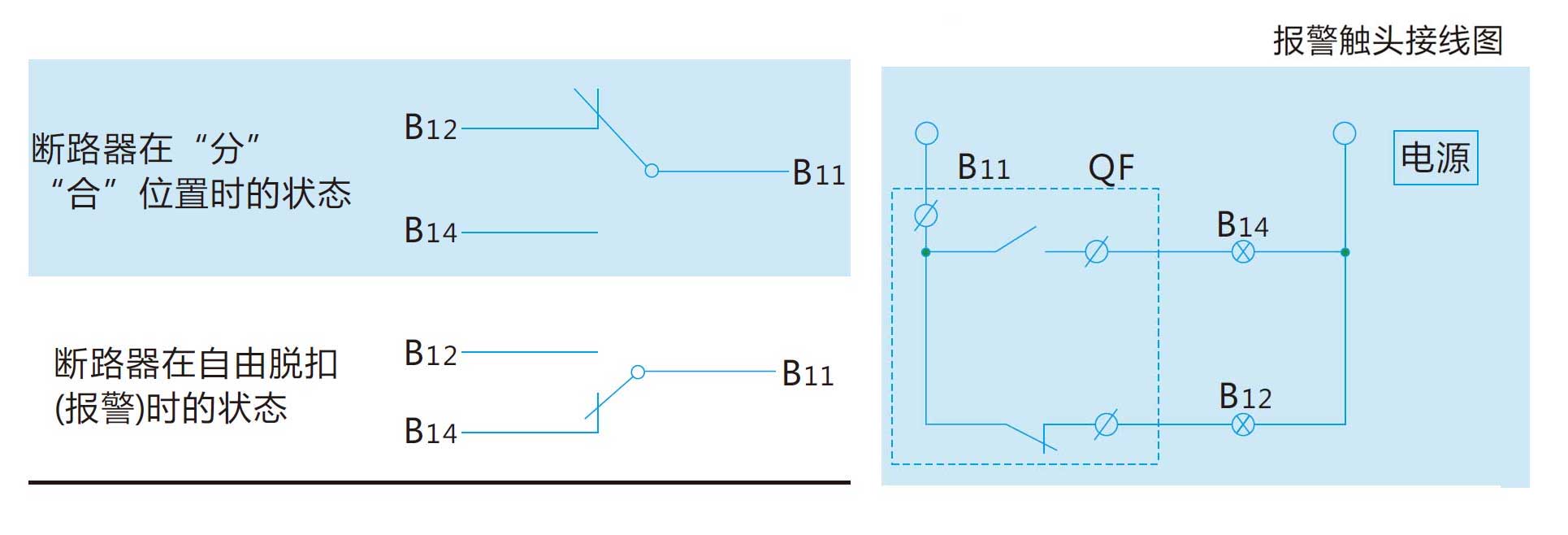

    剩余电流动作断路器正常合分时、报警触头不动作,只有在自由脱扣(或故障跳闸)后报警,触头才改变原始位置, 即常开变闭合、常闭变打开。待断路器再扣后,报警触头恢复原始状态。

    剩余电流动作断路器的外部附件

    电动操作机构 只有控制电压在85%-110%额定控制电压范围内,才能保证剩余电流动作断路器可靠接通和分断。电动操作机构 的额定值(见表10),剩余电流动作断路器安装电动操作机构的总高度(见表11)。

    产品型号 额定控制电压(V) 机械寿命(次) 动作电流(A) 功耗(W)
    TXCM1LE-100L/M AC400V,AC230V 10000 ≤5 14
    TXCM1LE-225L/M 8000
    TXCM1LE-400M/H 5000 ≤5.7 120
    TXCM1LE-630M/H 5000 ≤2 35
    TXCM1LE-800M/H 3000 ≤2 35
    型号 TXCM1LE-100L/M TXCM1LE-225L/M TXCM1LE-400M/H TXCM1LE-630M/H
    TXCM1LE-800M/H
    高度H(mm) 164 170 238 261

    手动操作机构安装尺寸

    型号 125L/M 225L/M 400M/H 630M/H 800M/H
    安装尺寸(mm)H 54 56 88 63 63
    操作手柄相对于断路
    器中心Y值
    0 0 0 0 0

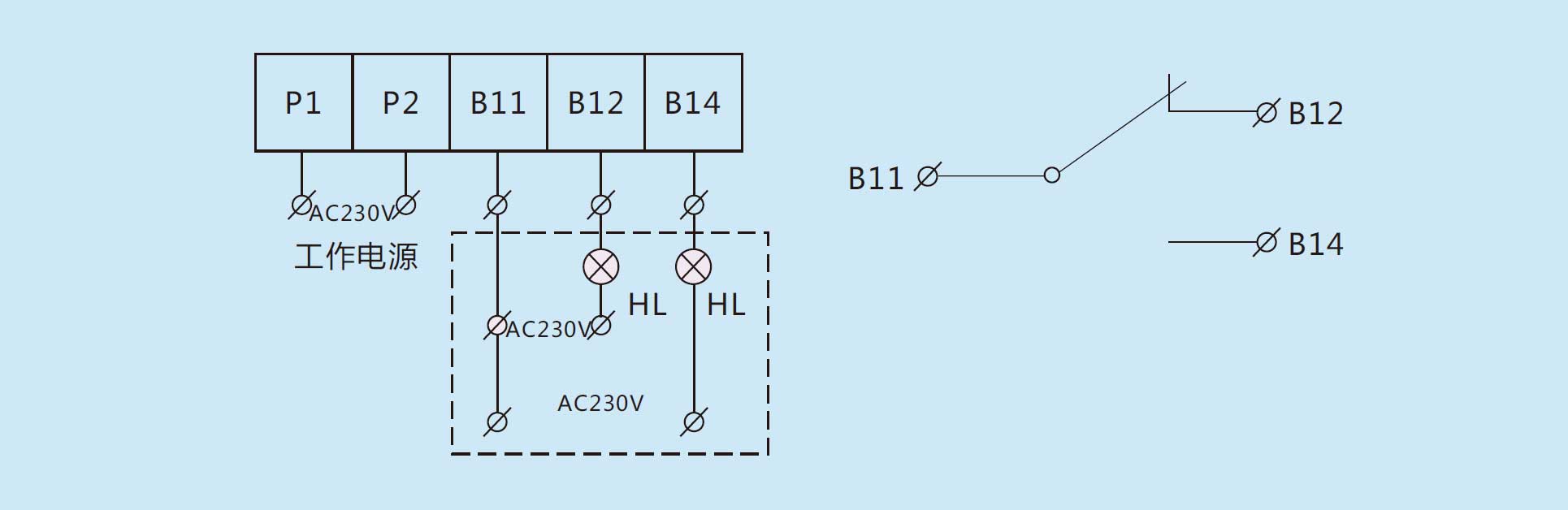

    漏电报警模块接线图

    注意事项:
    1、漏电报警模块辅助触点容量为:AC230V 0.5A。
    2、产品合闸之前务必接通模块工作电源。
    3、漏电报警后严禁连续按产品试验按钮。
    4、漏电报警后请及时排除故障,并按复位按钮复位。

    选用原则:
    选择剩余电流动作断路器的额定剩余动作电流值时,应充分考虑到被保护线路和设备可能发生的正常泄漏电流值,必 要时可通过实际测量取得被保护线路或设备的泄漏电流值。
    选择剩余电流动作断路器的额定剩余不动作电流,应不小于电气线路和设备的正常泄漏电流的最大值的2倍。
    手持式的电动工具、移动电器、家用电器、插座、建筑工地用电器(额定电流不小于100A)等设备接地有困难的应优先 选用额定剩余动作电流为30mA的剩余电流动作断路器。
    单台设备可选用额定剩余动作电流为30mA的剩余电流动作断路器。多台设备(多支路)的总保护应选用额定剩余动作电 流为30mA或以上的剩余电流动作断路器。
    安装在潮湿场所的电气设备应选用额定剩余动作电流为30mA的剩余电流动作断路器。

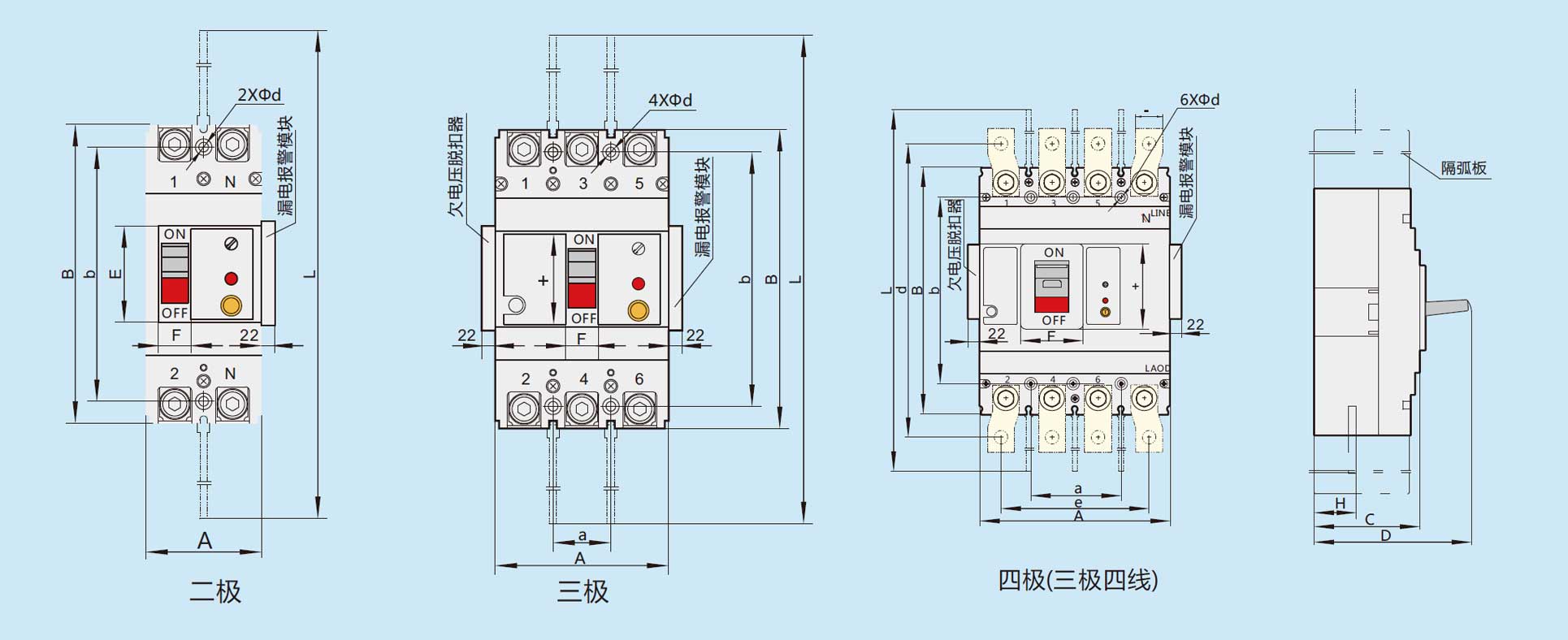

    六、外形及安装尺寸

    TXCM1LE-125、250、400、630、800板前接线图

    型号 极数 安装尺寸mm
    a b d e 安装孔
    TXCM1LE-100L
    TXCM1LE-100M
    2 - 132 - - 2XΦ5
    3 30 132 - - 4XΦ5
    4 60 132 - - 6XΦ5
    TXCM1LE-225L
    TXCM1LE-225M
    2 - 126 - - 2XΦ5
    3 35 126 - - 4XΦ5
    4 70 126 - - 6XΦ5
    TXCM1LE-400M
    TXCM1LE-400H
    3 44 194 331 105 4XΦ7
    4 94 194 331 153 6XΦ7
    TXCM1LE-630M
    TXCM1LE-630H
    3 70 243 387 140 4XΦ8
    4 140 243 387 210 6XΦ8
    TXCM1LE-800M
    TXCM1LE-800H
    3 70 243 387 140 4XΦ8
    4 140 243 387 210 6XΦ8
    型号 极数 外形尺寸mm (max)
    A B C D E F G H L
    TXCM1LE-100L
    TXCM1LE-100M
    2 63 155.5 73.54 96 51 23 - - 256
    3 90.5 155.5 73.5 96 51 23 - - 256
    4 120.5 155.5 73.5 96 51 23 - - 256
    TXCM1LE-225L
    TXCM1LE-225
    2 79 166 73.5 96 63 23 - - 370
    3 105 166 73.5 96 63 23 - - 370
    4 140.5 166 73.5 96 63 23 - - 370
    TXCM1LE-400M
    TXCM1LE-125H
    3 150 257 110 162 89 66 28 46 462
    4 200 257 110 162 89 66 28 46 462
    TXCM1LE-630M
    TXCM1LE-630H
    3 210 280 118 170 81 66 44 54 490
    4 280 280 118 170 81 66 44 51 490
    TXCM1LE-800M
    TXCM1LE-800H
    3 210 280 118 170 81 66 44 51 490
    4 280 280 118 170 81 66 44 51 490

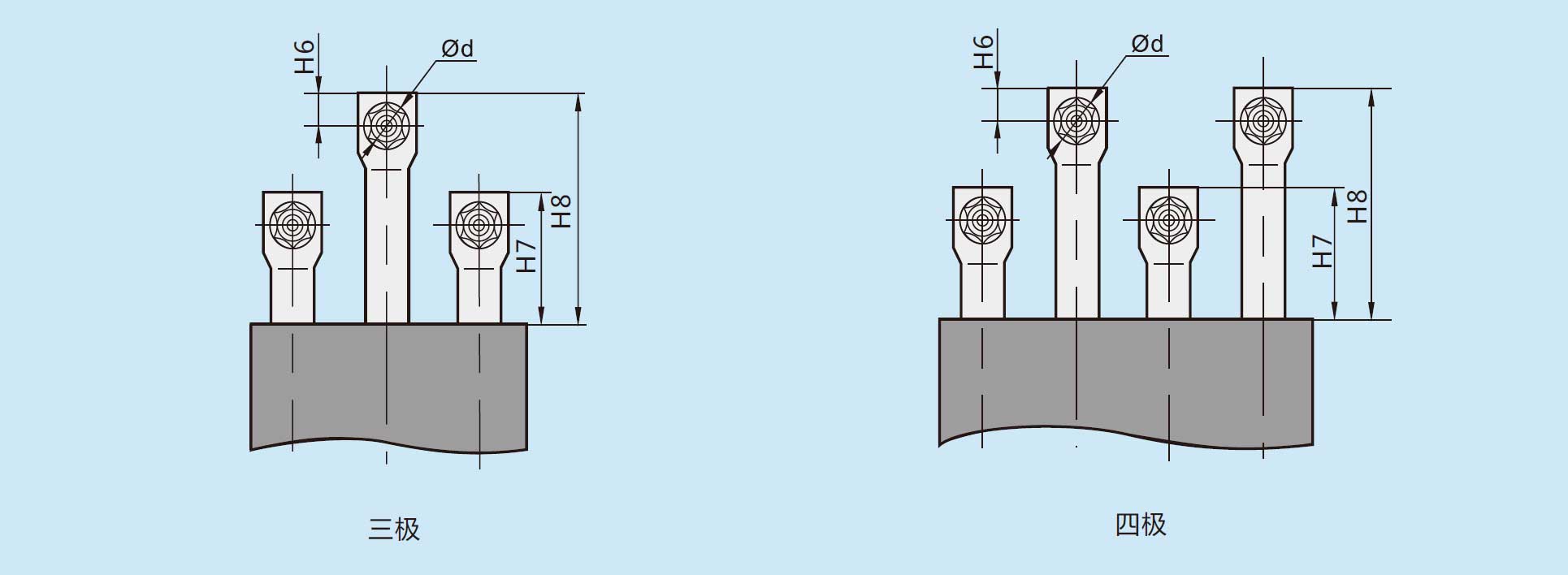

    插入式接线图

    插入式接线开孔图

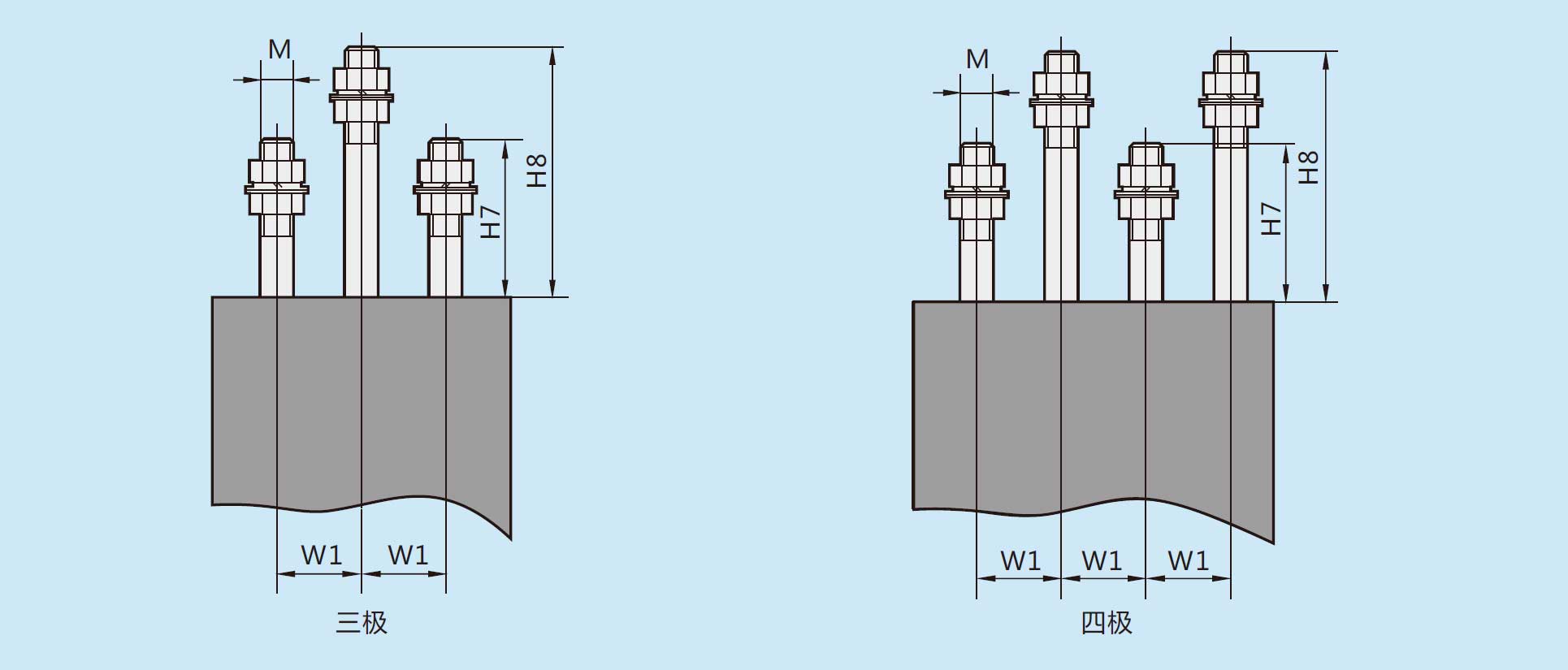

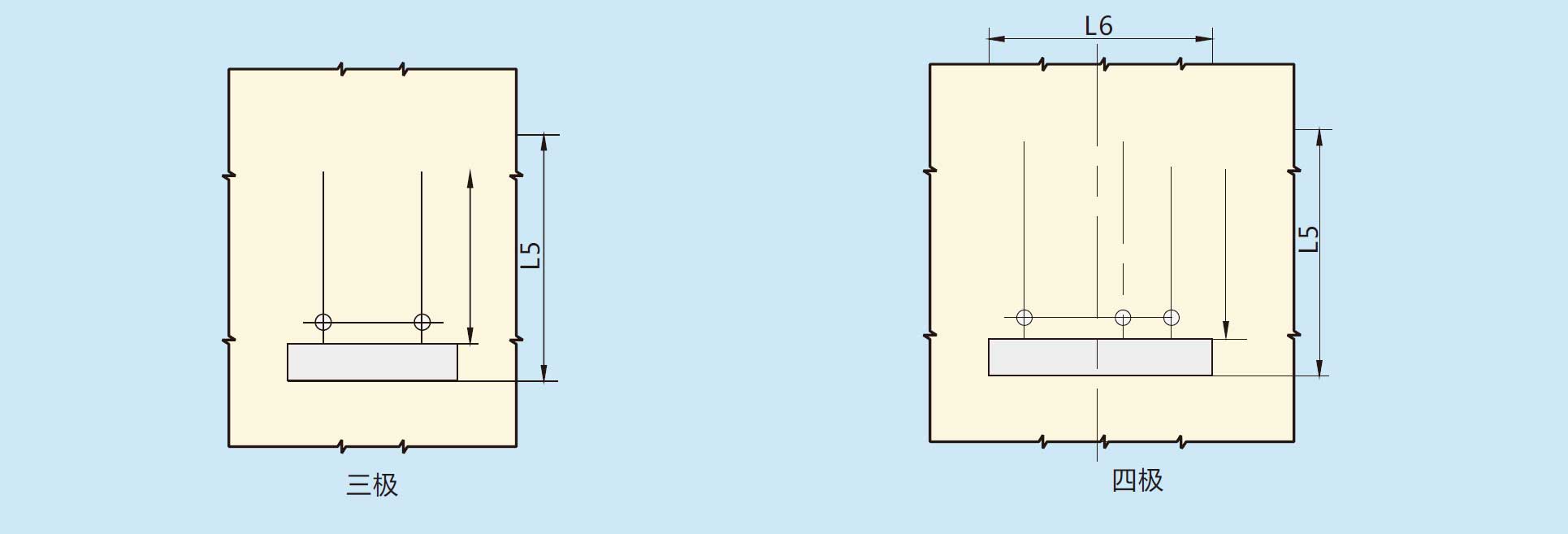

    TXCM1LE-100,225板后接线

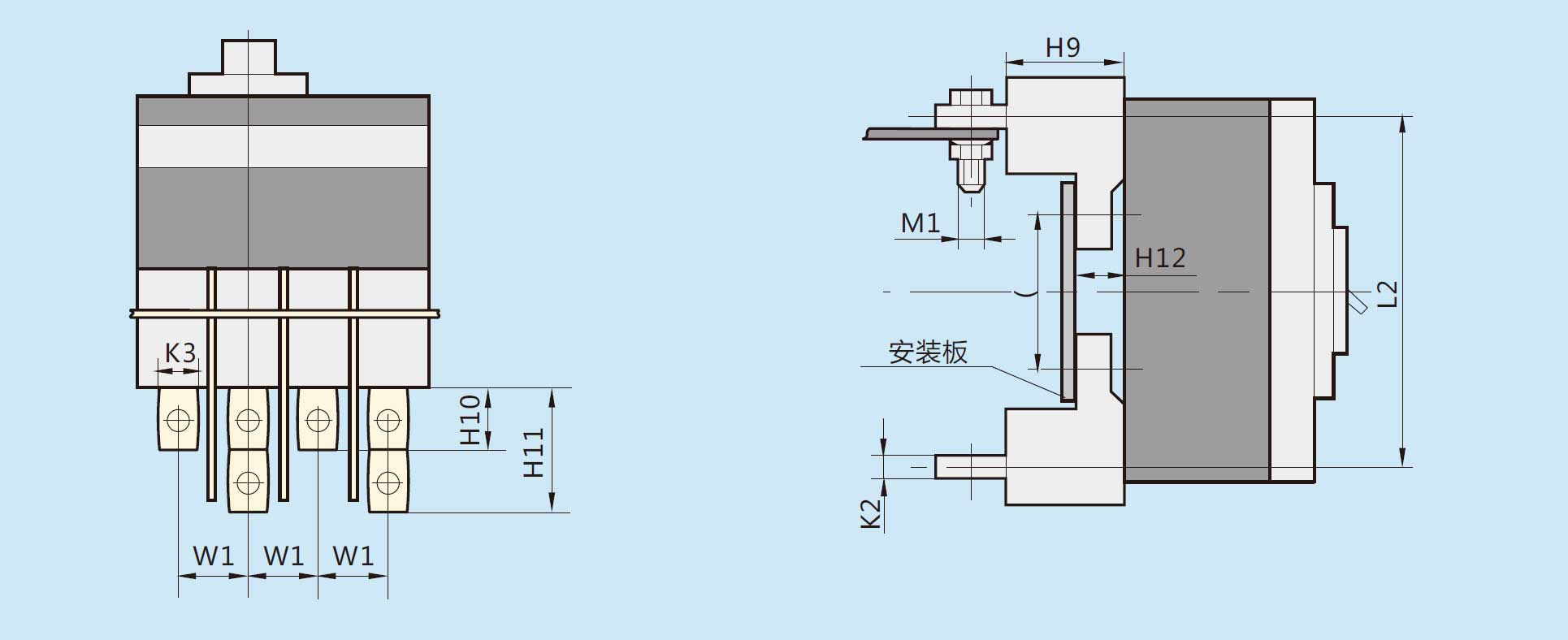

    TXCM1LE-400,630,800板后接线

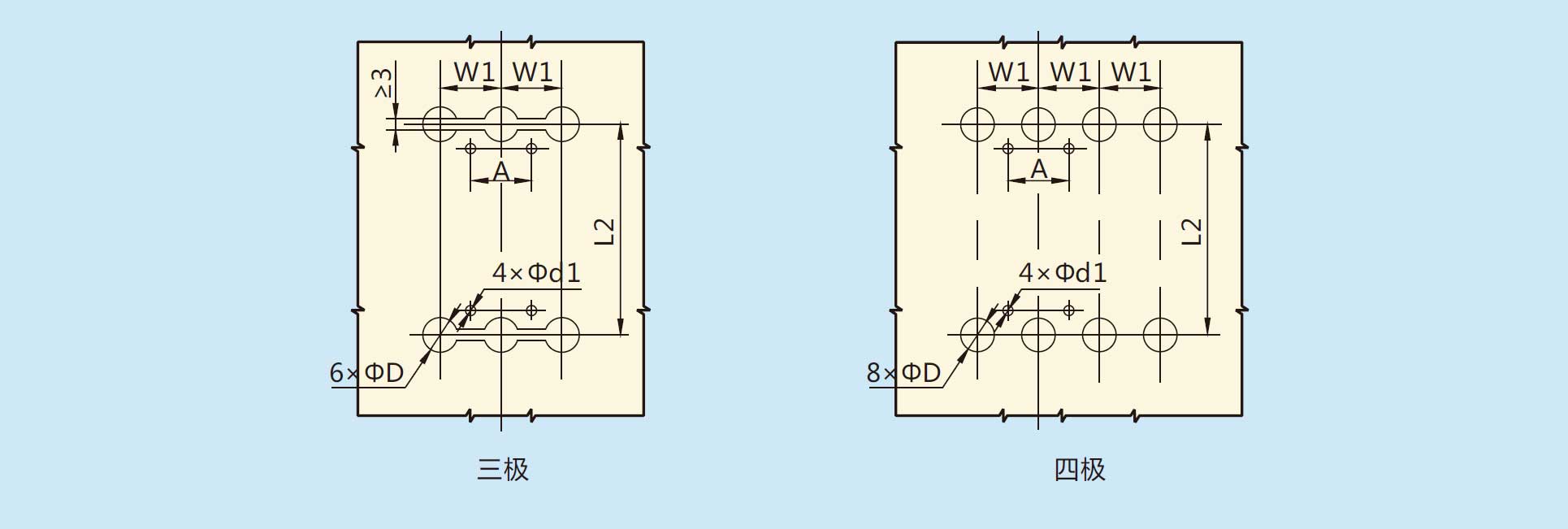

    板后接线开孔


    型号
    125L/M 250L/M 400M/H 630M/H 800M/H
    外形
    尺寸
    W1 30 35 48 70 70
    H6 - - 18 20 20
    H7 63 88 39 64 64
    H8 96 126 74 64 64
    H9 39 47 60 87 87
    H10 62 79 88 143.7 143.7
    H11 122 134 111 158.7 158.7
    H12 13 13 21.5 27 27
    M 8 8 - - -
    Φd1 - - Φ12 Φ16 Φ16
    M1 - M8 M10 M12 M12
    安装
    尺寸
    Φd2 6 6 9 12 12
    ΦD - - 33 37 37
    L2 136 144 224 243 243
    L4 104 104 163 173 173
    L5 168 184 285 305 305
    L6 3P:95
    4P:125
    3P:110
    4P:145
    3P:150
    4P:198
    3P:215
    4P:285
    3P:215
    4P:285
    K 90 105 60 210 90
    K1 - - 66 95 95
    K2 M8* 6 8 16 16
    K3 M8* 25 28 44 44
    J 72 73 130.4 146 146
    A - - 44 70 70
    Φd - - 7 7 7

    注:表中“*”的规格为螺杆型插入式板后接线。

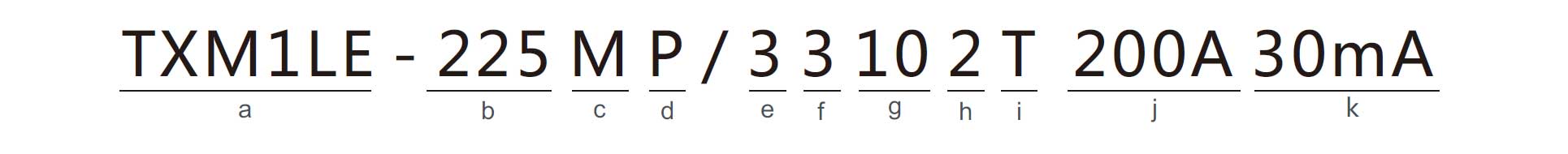

    七、快速选型

    对应字母 功能名称 功能对应型号
    a 型号特征 TXCM1LE型剩余电流动作断路器
    b 壳架等级额定电流代号 100A、225A、400A、630A、800A
    c 分断能力特征代号 L标准分断型;M较高分断型;H高分段型
    d 操作方式代号 手柄操作无代号;电动操作P;转动手柄操作Z
    e 极数 2两极;3三极;4四极
    f 脱扣器名称 2电磁式脱扣器;3热磁式脱扣器
    g 附件 08 报警触头
    10 分励脱扣器
    20 辅助触头
    28 辅助触头、报警触头
    30 欠电压脱扣器
    40 分励脱扣器、辅助触头
    48 分励脱扣器、辅助触头、报警触头
    60 二组辅助触头
    68 二组辅助触头、报警触头
    70 辅助触头、欠电压脱扣器
    h 用途 配电用无代号;电动机保护"2"
    i 常规产品 无代号透明盖用"T"表示
    j 额定电流 16、20、25、32、63、80、100、125、160、180、200、22
    5、250、315、350、400、500、630、700、800
    k 额定剩余动作电流(mA) 普通型:30,50,100,200,300,500
    可调型:30,50,100; 50,100,200; 50,200,300; 100,200,300;
    100,300,500; 200,300,500; 300,500
    其它说明 分断时间 普通型代号:0.1,0.2;延时型代号:0.3,0.4,0.5
    电动机操作机构额定电压 AC230V / AC400V / DC23
    分励脱扣器额定电压 Ac230 / AC400V / DC230V / DC400V
    欠电压脱扣器 AC230V / AC400V

    例:TXCM1LE-225M/4310 150A 50mA 0.4s AC230V表示TXCM1LE-225型配电保护用剩余电流动作断路器,壳架等 级额定电流225A,额定电流150A,分断能力为较高型,四极,额定剩余动作电流50mA,延时型,分断时间<0.4s, 热磁式脱扣器,带分励脱扣器(AC230V)。 选型、安装、使用应符合产品使用说明书或相关国家标准要求。

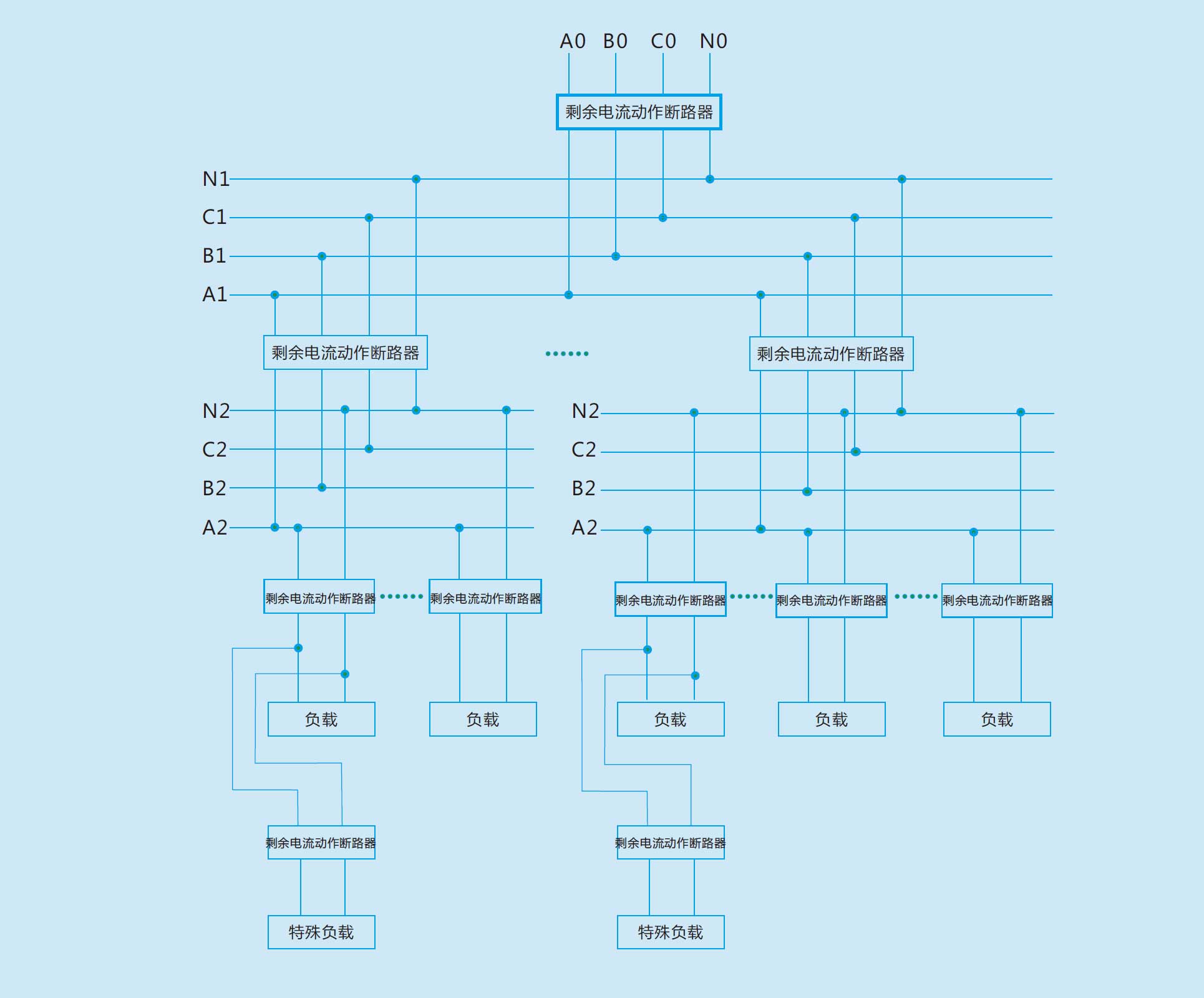

    八、分级保护配合结构图

    以第一级保护剩余电流动作断路器额定电流为400A为例:

    第一级保护

    连接导线: 铜芯塑料绝缘导线截面积为50mm² 额定工作电流:250A 额定剩余动作电流:300mA~500mA 剩余分断时间:0.6s≤t≤0.8s 可选用的剩余电流动作断路器有: TXCM1LE-225/400,DZ20L-250/400

    第二级保护:

    连接导线: 铜芯塑料绝缘导线截面积为4~16mm² 额定工作电流:100A、80A、63A、40A 额定剩余动作电流:100mA~300mA 剩余分断时间:0.2s≤t≤0.4s 可选用的剩余电流动作断路器有: TXCM1LE-100/225,DZ20L-160,DZ15LE-100

    第三级保护:

    连接导线: 铜芯塑料绝缘导线截面积为1.5~4mm² 额定工作电流:40A、32A、20A 额定剩余动作电流:30mA或更小 剩余分断时间:t≤0.1s或更快 可选用的剩余电流动作断路器有: TXCM1LE-100,DZ47LE-63

    第四级保护:

    连接导线: 铜芯塑料绝缘导线截面积为1~2.5mm² 额定工作电流:32A、20A 额定剩余动作电流:10mA或更小 剩余分断时间:快速动作型 可选用的剩余电流动作断路器有: DZ47LE-63,DZ30LE-32

    九、订货须知

    用户在订货时必须说明:

    7.1 剩余电流动作断路器的型号及名称; 7.2 剩余电流动作断路器过电流脱扣器的额定电流; 7.3 剩余电流动作断路器的额定剩余动作电流; 7.4 剩余电流动作断路器的分断时间; 7.5 保护种类、极数及数量; 7.6 剩余电流动作断路器内部附件和外部附件的额定电压值。 注:订货时请注明N极的保护类型,在未注明保护类型的情况下,提供的产品S型均为A(3N)类型,H型均为B类 型。

    例1:订购TXCM1LE-1255/3328 40A 50mA <0.1s 80台。表示订购TXCM1LE-125/3328剩余电流动作断路器,过 电流脱扣器额定电流40A,额定剩余动作电流50mA,分断时间<0.1s,三极,带辅助触头,报警触头,配电用,80 台。
    例2:订购TXCM1LE-125H/43102B 100A 30/50/100 m A<0.1s AC230V AC230V 50台。表示订购TXCM1LE- 125H/43102B剩余电流动作断路器,过电流脱扣器额定电流100A,额定剩余动作电流30/50/100mA(三档可调),分 断时间<0.1s,分断能力为较高型,四极,电动机保护用,带电动操作机构(AC230V),分励脱扣器(AC230V),N极保 护类型为B型,50台。
