  • 一、适用范围

    DZL18-40剩余电流动作断路器(塑壳漏电断路器)(以下简称剩余电流动作断路器),适用于交流50Hz,额定工作电压230V,额定电 流至40A的单相电路中。其主要功能是对有致命危险的人身触电提供间接保护。同时,还可用来防止由于设备绝缘损 坏、产生接地故障电流而引起的电气火灾危险。 该系列剩余电流动作断路器(塑壳断路器)具有体积小、分断高、动作可靠及抗振性好等特点,可广泛应用于电热水器、太阳能热 水器、自动售货机、饮水机、电冰箱、洗衣机等用电设备上提供触电、剩余电流保护,是用户使用的理想产品。本产品 能替代NL18-20,32产品。 断路器符合标准:GB16916.1, IEC61008-1。

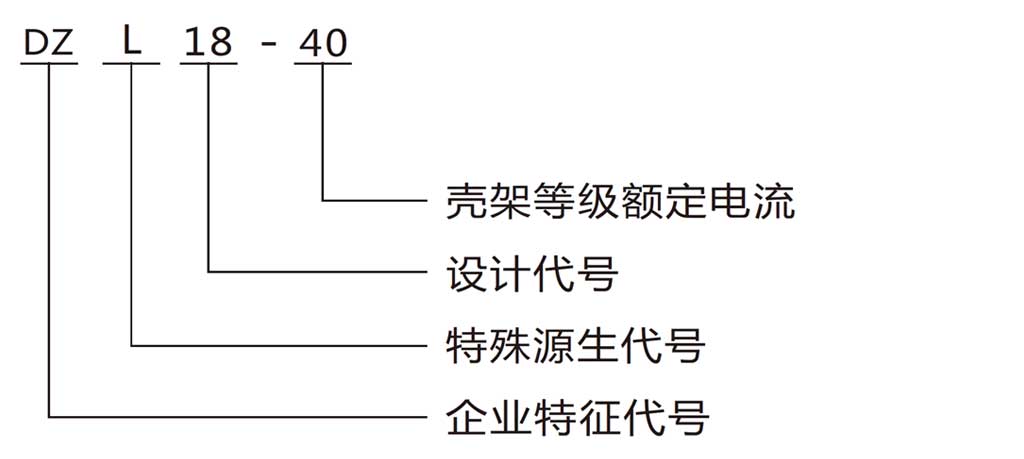

    二、型号及其含义

    三、正常工作和安装条件

    ■ 安装地点的海拔高度不超过2000m。
    ■ 周围空气温度为-5℃~+40℃,24小时周期内的平均温度不超过+35℃。
    ■ 大气相对湿度在周围空气温度为+40℃时不超过50%,最湿月平均最大相对湿度为90%,同时该月平均最低温度为 +20℃。
    ■ 安装类别:Ⅲ。
    ■ 安装位置与垂直面的倾斜度不超过20°。安装在无显著冲击振动及无雨雪侵袭的地方。安装场所附近磁场在任何方向 不应超过地磁场的5倍。
    ■ 污染等级:2级。

    四、主要参数及技术性能

    型号

    壳架等级

    额定电流(A)

    额定电流(A) 极数 额定剩余
    动作电流
    (mA)
    额定剩余
    不动作电流
    (mA)
    额定接通
    分断能力(A)
    最大分断时间(s)
    I△n 0.25A
    DZL18-40 40 40 2 30 15 500 0.1 0.04

    DZL18-40剩余电流动作断路器的型式:

    本剩余电流动作断路器是电子式快速型剩余电流保护断路器;
    本剩余电流动作断路器为冲击电流不动作型;
    本剩余电流动作断路器以主电源为辅助电源。

    DZL18-40断路器机械和电气操作性能。

    壳架等级额定电流(A) 操作循环次数 其中 每小时操作循环次数
    有载循环次数 无载循环次数
    40 3000 2000 1000 120

    DZL18-40结构及工作原理

    本剩余电流动作断路器为电流动作型电子式快速剩余电流动作断路器,主要部件有:高导磁材料制造的零序电流互感 器、电子组件板、剩余电流脱扣器和试验装置。全部零部件均安装在一对塑料外壳中;

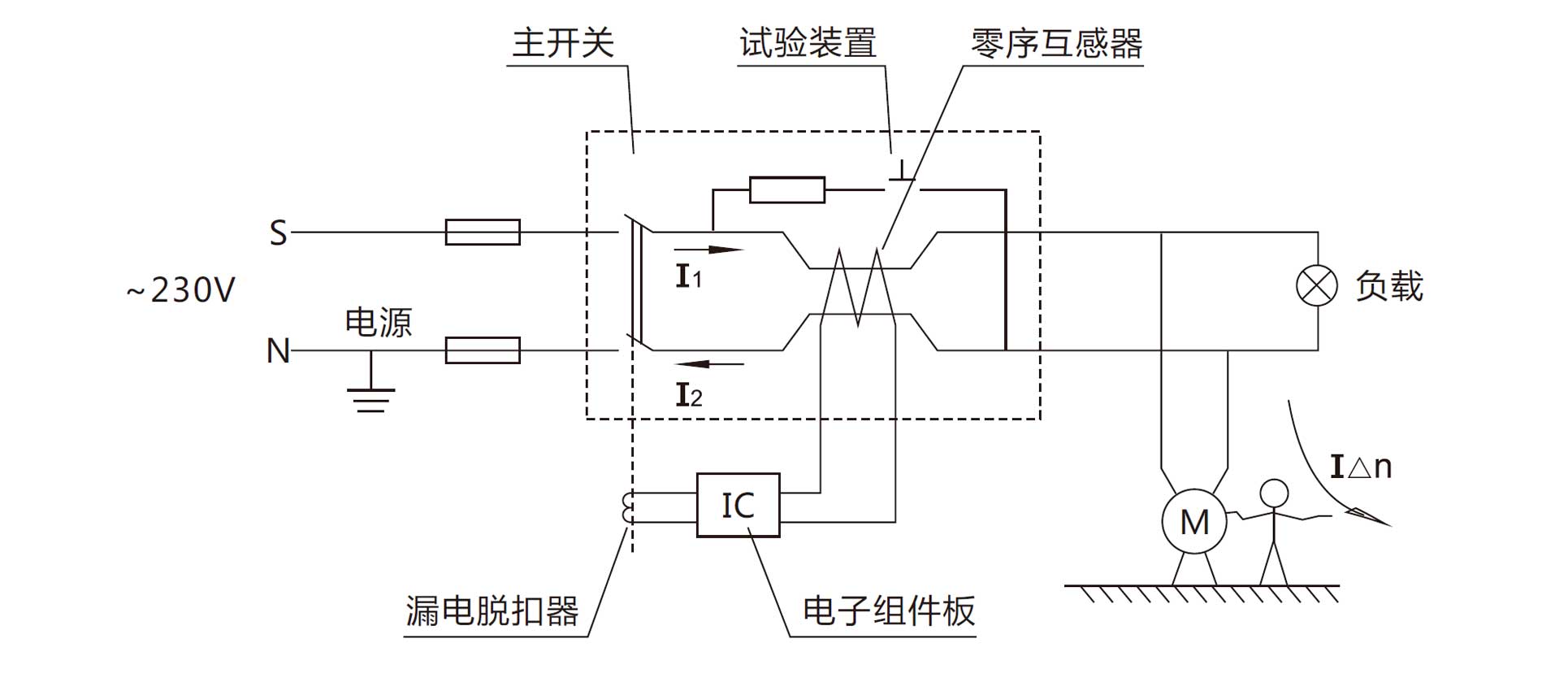

    当被保护电路有泄漏电流时,通过零序电流互感器的一次线圈的电流矢量和不等于零,零序互感器二次线圈产生感应 电压并经过电子组件板放大,当该值达到整定值时,通过剩余电流脱扣器在0.1秒内切断电源,从而起到保护作用,其 工作原理(见图)。

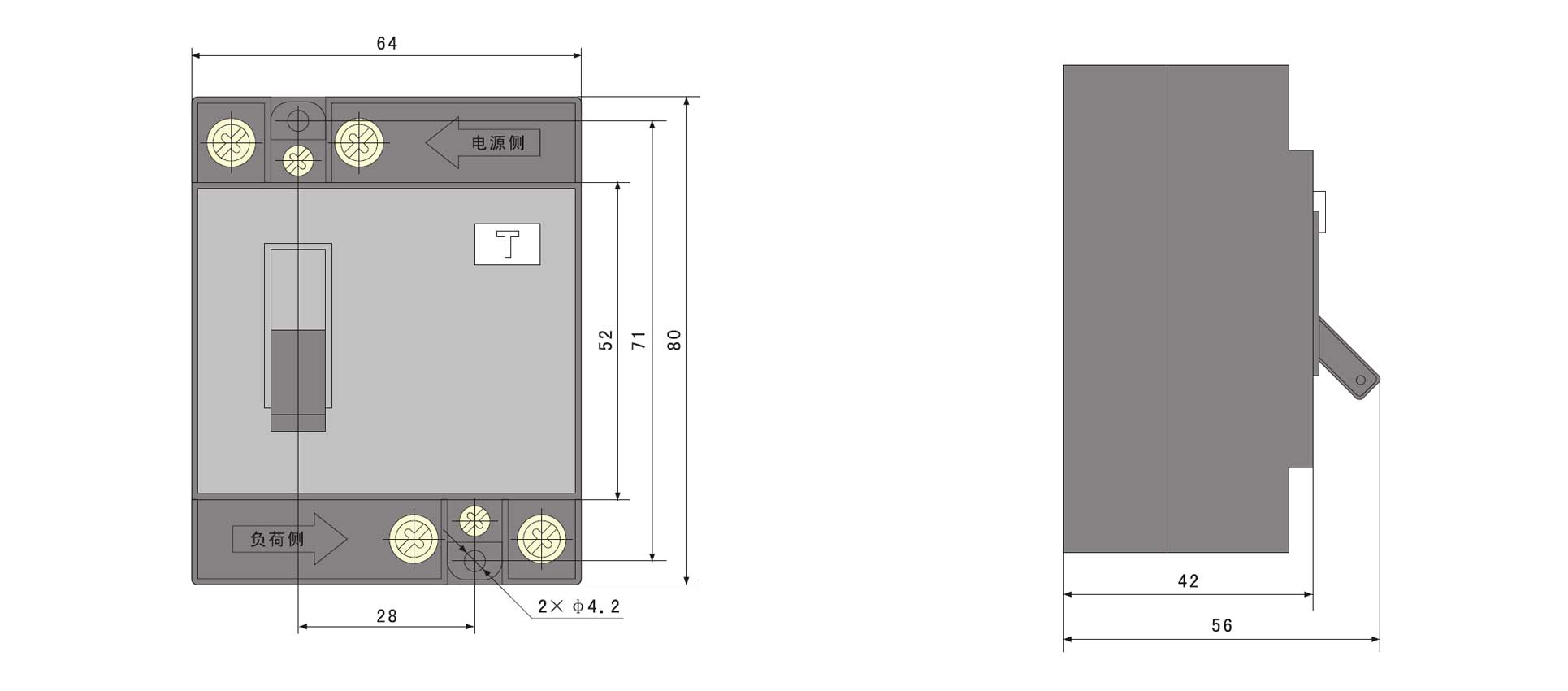

    五、外形及安装尺寸

    六、使用和维护

    1、将漏电断路器垂直骨固定(请用十宇螺丝刀,以防损坏外壳)。
    2、电源进线必须在漏电断路器正上方,即标有"电源"的上方,负载导线(包括中性线在内),均须通过漏电断路器,且 负载中性线必须对地绝缘
    3、漏电断路器的手柄在"OFF"位置表示分闸,在"ON"位置表示合闸状态,接通电源。
    4、漏电断路器因被保护线路发生故障而分闸,应查明原因,排除故障后才能进行合闸操作。
    5、漏电断路器在新安装或运行一定时间后(一般每一个月)需在合闸通电保护状态下.按动试验按钮,检查漏电保护性 能是否正常可靠。

    七、注意事项

    1、漏电断路器对人体同时接触相线和中性线的触电情况不起保护作用,希望用户注意用电安全。
    2、 不要用相线对地短路的办法来试验漏电断路器,以免影响漏电断路器的寿命。
