  • 一、适用范围

    DZ20LE系列剩余电流动作断路器(剩余电流动作保护装置DZ20LE断路器)(以下简称剩余电流动作断路器),主要适用于交流50Hz,额定电压为380V,额定 电流至630A的配电网络中,作为漏电保护之用;也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危 险;同时还可以用来分配电能和保护线路及电源设备的过载和短路,亦可以用来作为线路的不频繁转换之用。本产品 派生产品有漏电报警不跳闸功能,可应用于不间断电源工作场所。
    本系列塑壳断路器派生的透明外壳剩余电流动作断路器,盖子采用新型、耐高温、高强度聚碳酸脂材料制造而成。可直观判 断触头的通断。
    断路器符合标准:GB14048.2,IEC60947-20

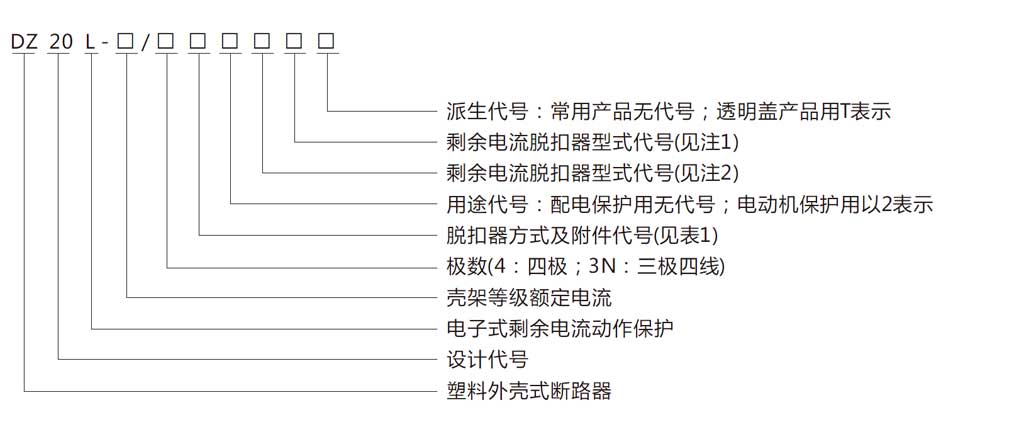

    二、型号及其含义

    过电流
    脱扣器方式
    附件名称
    不带附件 分励脱扣器 辅助触头 欠电压脱扣器 辅助触头
    分励脱扣器
    辅助触头
    欠电压脱扣器
    电磁式 200 210 220 230 240 270
    热磁式 300 310 320 330 340 370

    注:40,340,270,370只适用于四极剩余电流动作断路器。DZ20L-630无透明盖产品。

    三、正常工作和安装条件

    ■ 正常工作条件:周围空气温度上限不超过+40℃,24h内的平均值不超过+35℃,下限不低于-5℃;
    注:如用户对剩余电流动作断路器使用温度有特殊要求,可与制造厂协商。
    ■ 海拔:安装地点的海拔不超过2000m。
    ■ 大气条件:大气的相对湿度在周围最高温度+40℃时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月 平均最大相对湿度为90%,同时该月的月平均最低温度不超过+25℃并考虑到温度变化发生在产品表面上的凝露。
    ■ 污染等级:3。
    ■ 安装条件:剩余电流动作断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源侧,下接线端 子接负载侧,与垂直面倾斜度不超过5°,且不得安装在冲击振动及受雨雪侵袭的地方。
    ■ 安装类别:Ⅲ。
    ■ 外磁场:剩余电流动作断路器安装场所附近的外磁场,在任何方向不应超过地磁场的5倍。

    四、主要参数及技术性能

    DZ20LE剩余电流动作断路器的基本参数

    型号 壳架等级
    额定电流
    (Inm)A
    额定工
    作电压
    (Ue)V
    额定频率
    (Hz)
    极数 额定电流
    (In)A
    额定剩余
    动作电流
    (I△n)mA
    额定剩余
    不动作电流
    (I△no)mA
    剩余电流
    动作时间(S)
    DZ20L-160 160 380 50 3N 100、125、160 30、50、75、300 15、25、37.5、150 一般型
    (见表3)
    延时型
    (见表4)
    4

    50、63、80、

    100、125、160

    100

    150、500

    50、75
    200 100
    DZ20L-250 250 380 50 3N 200、250 30、50、75 15、25、37.5、150
    100、150 50、75
    4 160、180、200、225、250 200 100
    300、500 150、250
    DZ20L-400 400 380 50 3N 315、350、400 300 150
    4 250、315、350、400 500 250
    DZ20L-630 630 380 50 3N、4 500、630 100 50
    200 100
    300 150
    500 250

    DZ20LE可调型三档剩余动作电流可选如下规格:

    注:额定剩余动作电流≤30mA的没延时型,额定剩余不动作电流I△no=0.5I△n

    100、200、300;200、300、500
    型号 可调型三档剩余动作电流规格(mA)
    DZ20L-160、250

    30、50、100;50、100、200;

    100、200、300;200、300、500

    DZ20L-400

    50、10、200;100、200、300;

    200、300、500

    DZ20L-630 100、200、300;200、300、500

    DZ20LE一般型剩余电流动作断路器的分断时间

    剩余电流 I△n 2I△n 5I△n 10I△n
    最大分断时间(s) 0.1 0.1 0.04 0.04
    0.2 0.1 0.0.4 0.0.4

    DZ20LE延时型剩余电流动作断路器的分断时间

    延时时间(s) I△n时的最大
    分断时间(s)
    2I△n时 5I△n时的最大
    分断时间(s)
    10I△n时的最大
    极限不驱动时间(S} 最大分断时间(S) 分断时间(s)
    极限不驱动时间(S) 最大分断时间(S)
    0.1 0.3 0.1 0.3 0.25 0.25
    0.2 0.4 0.2 0.4 0.35 0.35

    DZ20LE额定极限短路分断能力、额定运行短路分断能力和额定剩余接通分能力

    型号 额定极限短路
    分断能力(Icu)KA
    额定运行短路
    分断能力(Ics)KA
    额定剩余接通分
    断能力(I△m)KA
    飞弧距离
    (mm)
    DZ20L-160 12 6 3 ≤60
    DZ20L-250 15 8 4 ≤60
    DZ20L-400 20 10 5 ≤80
    DZ20L-630 20 10 5 ≤80

    DZ20LE剩余电流动作特性:

    在正常的工作条件下,断路器的剩余动作电流小于或等于额定剩余动作电流,并大于额定剩余不动作电流。
    剩余电流动作断路器用主电源作为辅助电源,其要求为剩余电流动作断路器在0.85~1.1Ue之间正常运行。

    DZ20LE过电流脱扣器的断开特性:

    过电流脱扣器在短路情况下的断开特性(见表);
    过电流脱扣器在过载反时限下的断开特性:当周围空气温度为+40℃时,配电用剩余电流动作断路器在过电流脱扣器各 极同时通电时,反时限断开动作特性(见表)。

    DZ20LE电气间隙和爬电距离:

    剩余电流动作断路器的电气间隙不小于5.5mm;爬电距离不小于9mm。

    Inm A 动作电流整定值 整定值的准确度
    160、250、400、630 10In ±20%
    试验电流名称 整定电流倍数 试验时间(h) 起始状态
    In≤63A In>63A
    约定不脱扣电流 1.05 ≥1 ≥2 冷态开始
    约定脱扣电流 1.30 <1 <2 热态开始

    DZ20LE机械电气寿命

    Inm A 每小时操作循环次数 操作循环次数 总次数
    通电 不通电
    160、250 120 1000 7000 8000
    400、630 60 1000 4000 5000

    DZ20LE剩余电流动作断路器的内部附件(根据用户需要安装)
    分励脱扣器:分励脱扣器的额定控制电源电压为:AC50Hz,220V,380V;在70%~110%的额定控制电源电压下剩 余电流动作断路器能可靠断开。
    欠电压脱扣器:当电压下降(甚至缓慢下降)到额定电压的70%和35%范围内,欠电压脱扣器应动作;在低于脱扣器额定电 压的35%时,欠电压脱扣器应能防止剩余电流动作断路器闭合;在电源电压等于或大于85%时,欠电压脱扣器应能保 证剩余电流动作断路器可靠闭合。欠电压脱扣器的额定值为:AC50Hz,220V, 380V。
    提醒:装有欠压脱扣器的剩余电流动作断路器,只有对欠压脱扣器通以其额定电压的情况下,剩余电流动作断路器才 能进行合闸操作,否则将有可能损坏剩余电流动作断路器!

    辅助触头:剩余电流动作断路器的辅助触头额定

    壳架等级额定电流Inm (A) 约定发热电流Ith (A) AC380V时的额定电流Ie (A) AC220V时的额定电流Ie (A)
    ≤225 3 0.26 0.14
    ≥400 6 3 0.2

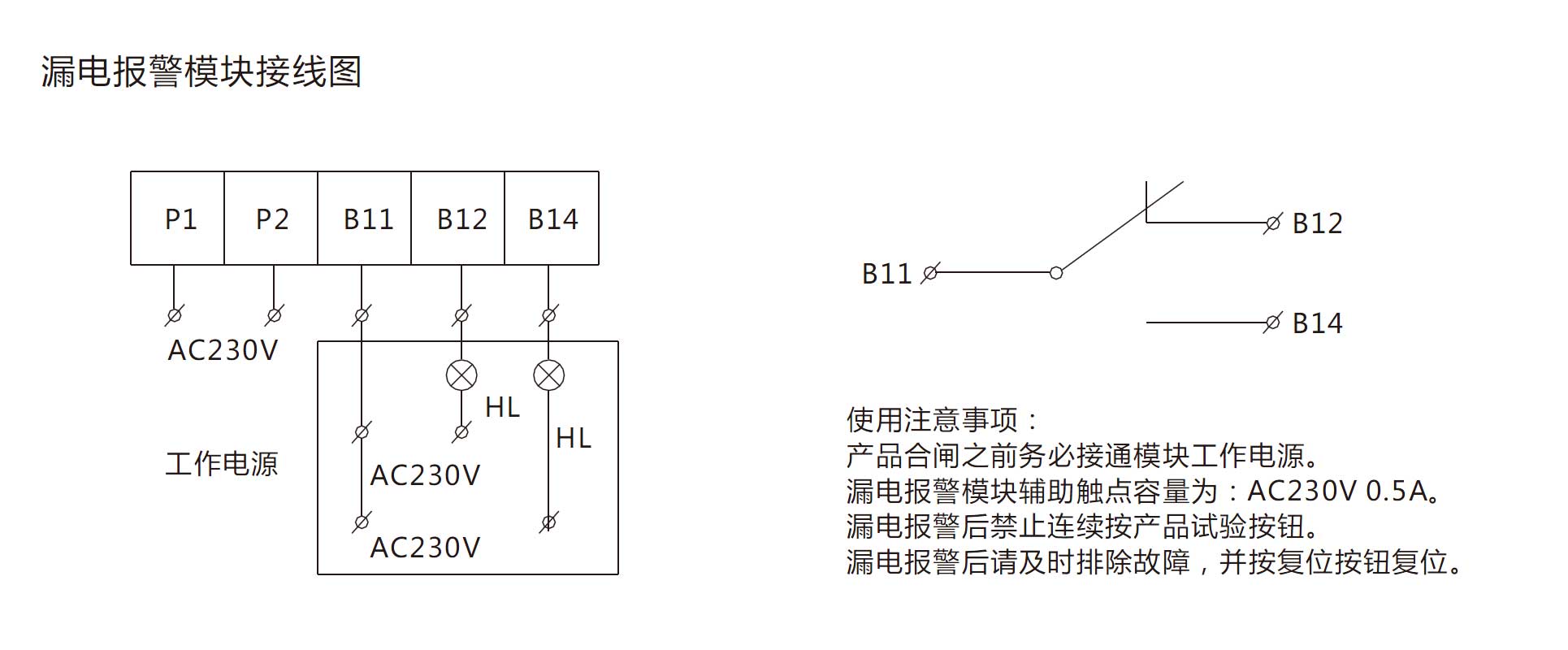

    漏电报警模块

    五、其它

    ■ 分类
      □ 按极数分:a. 四极剩余电流动作断路器;b. 三极四线剩余电流动作断路器。
      □ 按剩余电流分断时间分:a. 一般型;b. 延时型(剩余动作电流只能做一档)。
      □ 按剩余动作电流分:a. 剩余动作电流不可调型;b. 剩余动作电流可调型(三档)。
    ■ 结构及工作原理
      □ 结构:本系列剩余电流动作断路器系电流动作型电子式剩余电流保护断路器。主要部件有:主开关、零序电流互感 器、电子放大部件、剩余电流脱扣器、试验装置。全部零部件均装在一个塑料外壳中。
      □ 工作原理:当被保护线路或电源设备出现过载或短路时,主开关中的热磁脱扣器完成延时或瞬时脱扣动作,从而切断 电源起到过载或短路保护作用。当被保护电路中有泄漏电流时,只要剩余电流达到整定动作电流值,零序电流互感器的 二次绕组就输出一个信号,并通过剩余电流脱扣器动作,从而切断电源,起动漏电和触电保护作用。

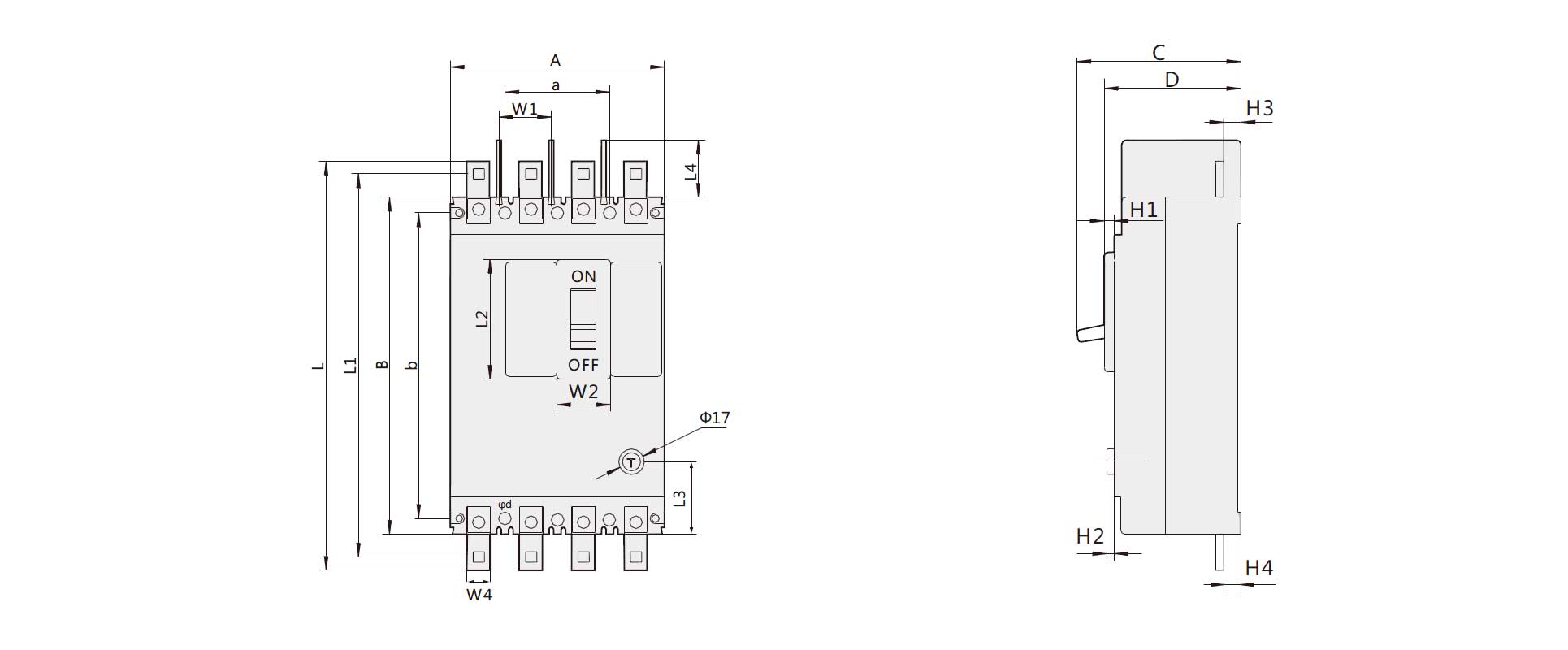

    六、外形及安装尺寸

    产品型号 极数 外形尺寸(mm)
    A B C D E F G H
    DZ20L-160 3N、4 143 225 104.5 88.5 2.5 2 38 22
    DZ20L-250 3N、4 144 276 143 105 6 2 21 21
    DZ20L-400 3N、4 206 360 152 115 5 2 24 24
    DZ20L-630 3N、4 28 360 152 112 5.5 3 25 25
    型号 极数 安装尺寸(mm)
    L L1 L2 L3 L4 W1 W2 W4 a b φd 安装螺钉
    DZ20L-160 3N、4 - - 70.5 48.5 52 35 32 - 70 204 φ4.3 M4X30
    DZ20L-250 3N、4 - - 89.5 55 110 35 34 - 70 240 φ4.3 M4X40
    DZ20L-400 3N、4 475 449 90 75 106 51 53 30 102 324 φ7 M4X40
    DZ20L-630 3N、4 450 422 88 77 106 70 59 40 140 300 φ7 M4X45

    七、订货须知

    7.1 定货时要写时下列各点:
      a. 剩余电流动作断路器名称、型号。如:DZ20L-400/3N3 10T 400A 200mA 0.4S AC 220V剩余电流动作断路器;
      b. 额定电流。如:400A;
      c. 额定剩余动作电流。如:200m;
      d. 定货数量。如:100台;
      e. 延时型0.45;
      f. 带分励脱扣器AC220V型;
      g. 透明盖产品。
    7.2 定货举例:如DZ20L-400/3N300剩余电流动作断路器,额定电流400A,额定剩余动作电流200mA,共100台。
    7.3 如需延时型剩余电流动作断路器,则应写明延时时间或分断时间。如:延时时间0.2s或分断时间0.4s。
    7.4 如需要调型剩余电流动作断路器,则应写时三档剩余动作电流。如”100mA,3200mA,300mA”三档。
    对剩余电流动作断路器有特殊要求可与制造厂协商。
