  • 一、适用范围

    DZ20系列塑料外壳式断路器(DZ20断路器DZ20空气开关)(以下简称断路器),其额定绝缘电压为660V,交流50Hz,额定工作电压380V及以 下,其额定电流从16A至1250A。一般作为配电用,其中Y、J型的额定电流225A及以下和壳架为400Y型的断路器亦可 作为保护电动机用。在正常情况下,该塑壳断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
    配电用断路器,在配电网络中用来分配电能,且可作为线路及电源设备的过载、短路保护。
    保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路保护。

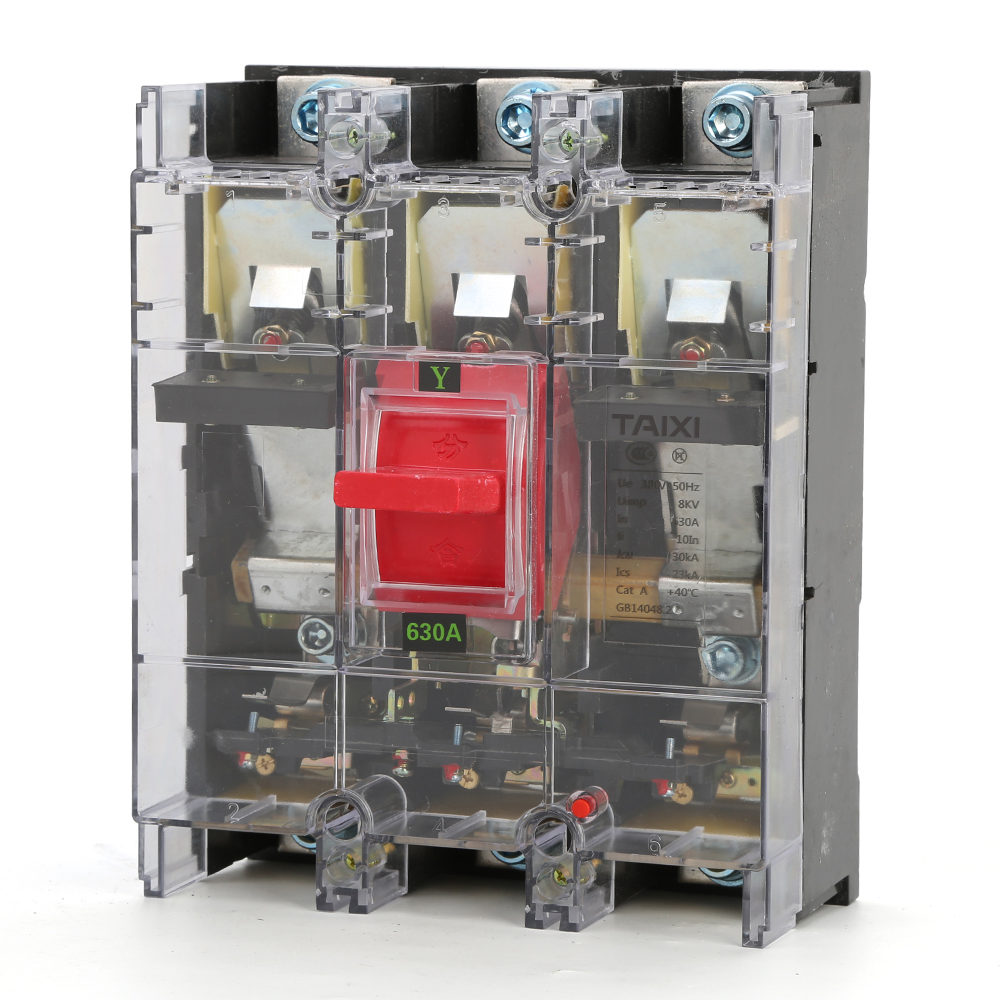

    该系列中,壳架等级额定电流从100A~630A的三极产品还带有透明盖,盖子采用新型耐高温、高强度聚碳酸脂材 料制作而成,可直观判断触头的通断状态,广泛应用于建筑工地临时用电场所。
    断路器符合标准:GB14048.2,IEC60947-2。

    二、型号及其含义

    型号含义注:
    a. 常用产品无代号;透明盖产品用“T”表示;
    b. 配电断路器无代号;保护电动机用断路器以2表示;
    c. 手柄直接操作无代号;电动操作用P表示;转动手柄用Z表示(壳架等级为1250A产品无转动手柄);
    d. 按额定极限短路分断能力高低分为:Y- 一般型、J- 较高型。

    过电流脱扣器方式

    附件代号

    附件名称

    电磁式脱扣器 热磁式脱扣器
    不带附件 200 300
    报警触头 208 308
    分励脱扣器 210 310
    二组辅助触头 220 320
    欠电压脱扣器 230 33
    分励脱扣器 二组辅助触头 240 340
    分励脱扣器 欠电压脱扣器 250 350
    四组辅助触头 260 360
    二组辅助触头 欠电压脱扣器 270 370
    分励脱扣器 报警触头 218 318
    二组辅助触头 报警触头 228 328
    欠电压脱扣器 报警触头 238 338
    分励脱扣器 辅助触头 报警触头 248 348
    四组辅助触头 报警触头 268 368
    欠电压脱扣器 辅助触头 报警触头 278 378

    注:
    a. 表1所列规格用户根据需要选取,但在一台断路器中不应超过表1每格中所规定的项目
    b. 壳架等级100A,225A断路器,每组辅助触头为一常开,一常闭,其余断路器每组由二常开,二常闭触头组成;
    c. 报警触头均为一常开、一常闭触头;DZ20C-160无报警触头和电动转动操作规格,DZ20-1250无报警触头;
    d. 壳架等级100A,225A中无248, 278, 348, 378的规;
    e. 热磁式脱扣器,为带电磁脱扣器和热脱扣器的脱扣器;
    f. DZ20J-1250无230,330,238,338, 250, 350,270,370规格。

    三、主要技术参数

    型号 极数 额定工
    作电压
    Ue(V)
    额定绝
    缘电压
    Ui(V)
    短路分断能力
    kA(有效值)
    断路器额定电流
    In A
    操作循环次数 操作
    频次
    次/小时
    飞弧距离mm
    Icu/cosφ Ics/cosφ 有载 无载
    DZ20Y-100 3P 380 660 18/0.30 14/0.30 16,20,32,40,50,63,80,100 1500 8500 120 80
    DZ20J-100 3P 380 660 35/0.25 18/0.30 32, 40, 50, 63, 80, 100 1500 8500 120 80
    DZ20Y-225 3P 380 660 25/0.25 19/0.30 125, 16, 180, 200, 225 1000 7000 120 80
    DZ20J-225 3P 380 660 42/0.25 25/0.25 125, 160, 20, 225 1000 7000 120 80
    DZ20Y-400 3P 380 660 30/0.25 23/0.25 250, 315, 350, 400 1000 4000 60 100
    DZ20J-400 3P 380 660 42/0.25 25/0.25 250, 315, 350, 400 1000 4000 60 100
    DZ20Y-630 3P 380 660 30/0.25 23/0.25 500, 630 1000 4000 60 100
    DZ20J-630 3P 380 660 50/0.25 25/0.25 500, 630 1000 4000 60 100

    断路器短路保护电流整定值

    序号 配电用 电动机保护用
    DZ20Y.J-100 10In 12In
    DZ20Y.J-225 10In 12In
    DZ20Y-400 10In 12In
    DZ20J-400 10In 12In
    DZ20Y.J-630 10In 12In
    DZ20Y.J-1250 7In 12In

    注:DZ20Y.J-100断路器,In≤40A时,瞬时动作电流动作值为600A,不动作电流为10In。

    DZ20断路器保护特性

    配电用断路器反时限断开特性

    序号 试验电流名称 额定电流倍数 约定时间 起始状态
    In≤63A In>63A
    1 约定不脱扣电流 1.05In ≥1h ≥2h 冷态
    2 约定脱扣电流 1.30In <1h <2h 紧接序号1试验后开始

    电动机保护用断路器反时限断开特性

    序号 试验电流名称 整定电流倍数 约定时间 起始状态
    In≤63A In>63A
    1 约定不脱扣电流 1.0In ≥1h ≥2h 冷态
    2 约定脱扣电流 1.2In <1h <2h 紧接序号1试验后开始

    分励脱扣器:
    额定控制电源电压:AC220V, AC380V。
    在额定控制电源电压的70%~110%之间时,分励脱扣器应可靠使断路器脱扣。
    欠电压脱扣器:
    额定工作电压:AC220V, AC380V。
    当电压下降(甚至缓慢下降)到额定电压的70%~35%范围内,欠电压脱扣器应动作,在低于脱扣器额定电压的35%时, 欠压脱扣器应能防止断路器闭合,电源电压等于或大于85%时,应能保证断路器闭合。
    报警触头:
    额定工作电压:AC220V。
    约定发热电流:1A。
    辅助触头:在不同时装欠电压脱扣器和分励脱扣器时,可装辅助触头。辅助触头额定值(见表6);接通和分断能力(见表 7);辅助触头的不通电操作性能次数与断路器相同,通电操作次数为6050次,当断路器操作性能次数小于6050次时, 则与断路器相等。

    表6

    壳架等级额定电流 约定发热电流(A) 额定工作电流(A)
    AC 380V DC 220V
    400A及以上 6 3 0.2
    225A及以下 3 0.4 0.14

    表7

    使用
    类别
    接通
    I/Ie
    接通
    U/Ue
    接通
    cosφ
    接通
    T0.95ms
    分断
    I/Ie
    分断
    U/Ue
    分断
    cosφ
    分断
    T0.95
    操作频率
    (次/h)
    通电
    时间(S)
    AC-15 10 1 0.3
    1 1 0.3
    120 0.05-2
    DC-13 1 1
    6xPe 1 1
    6xPe 120 0.05-2

    注:表中225A及以下Pe=30W,400A及以上Pe=45W,Pe=Ue·Ie为稳定态功率损耗。

    DZ20断路器的外部附件

    ● 电动操作机构有关参数及断路器安装电动操作机构后总高度H见表8。

    表8

    型号 DZ20Y、J-100 DZ20Y、J-225 DZ20Y-400 DZ20J-400
    DZ20Y、J-630
    DZ20Y、J-1250
    高度H 175 220 230 245 275
    结构形式 电磁铁 电动机
    电压规格 AC50Hz、220V、380V

    注:带电动操作机构的断路器脱扣跳闸后,电动操作机构必须使断路器再扣,然后才能合闸!

    ● 手动操作机构安装尺寸

    型号 DZ20Y、J-100 DZ20Y、J-225 DZ20Y-400 DZ20J-400
    DZ20Y、J-630
    安装尺寸H 50 85 75 77
    操作手柄相对于断路器中心X值 0 0 0 0

    四、结构特点

    本系列断路器是以Y型为基本产品,由绝缘外壳、操作机构、触头系统和脱扣器四个部份组成。断路器的操作机构 具有使触头快速合闸和分断的功能,其“合”“分”和“自由脱扣”位置以手柄位置来区分。
    J型断路器是在Y型基本产品基础上派生设计而成。J型断路器是将Y型断路器的触头进行结构改进,使之在短路情况 下,在机构动作之前,动触头能迅速断开,达到提高通断能力的目的。

    五、外形及安装尺寸

    型号 外形尺寸(mm)
    W L H H1
    DZ20Y-100 105 165 86.5 103
    DZ20J-100 105 165 86.5 103
    DZ20Y-225 10 256.5 105 142
    DZ20J-225 109 256.5 105 142
    DZ20Y-400 155 276 112 149.5
    DZ20J-400 210 268 112 147
    DZ20Y-630 210 268 112 150
    DZ20J-630 210 268 112 150
    DZ20J-1250 210 406 112 180

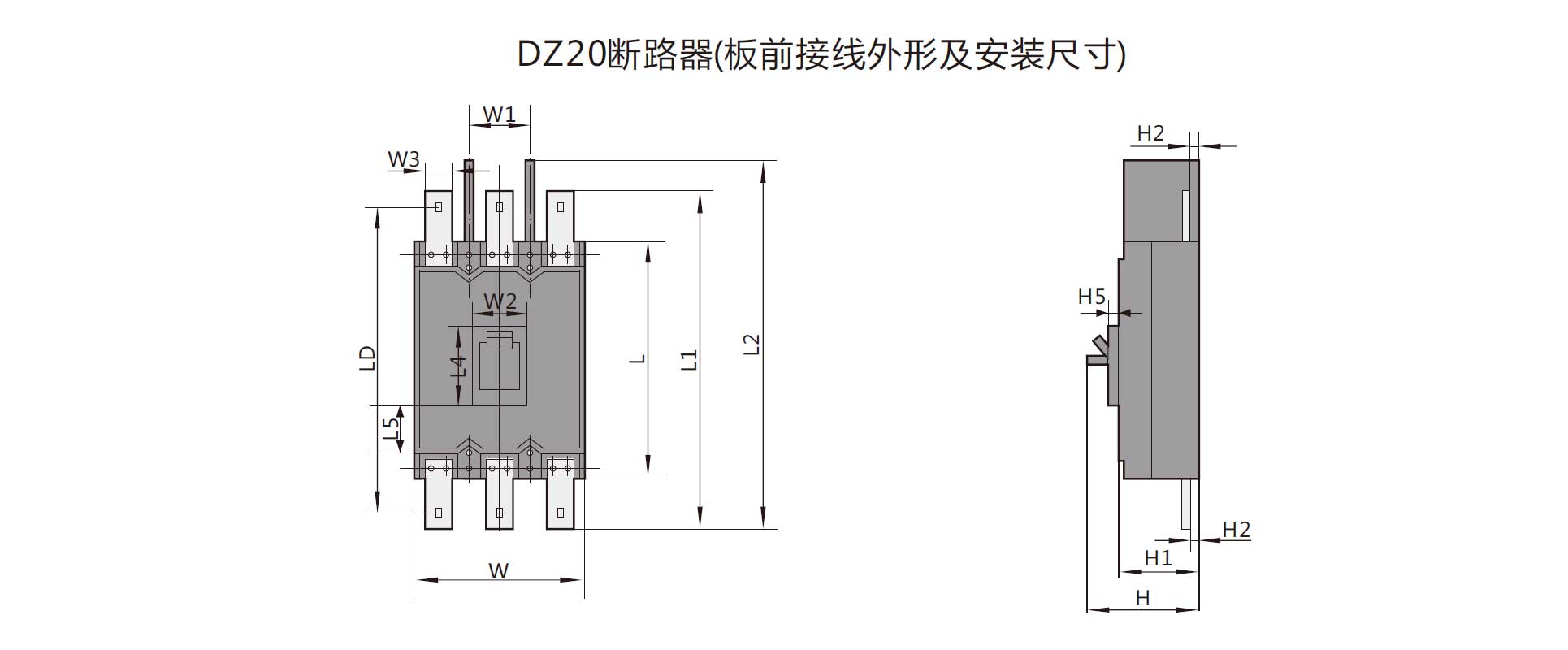

    型号 板前接线
    W1 L1 L2 H2 W2 L4 L5 H5 W3 LD
    DZ20Y-100 35 - 215 26.5 26 69 28.5 4 - -
    DZ20J-100 35 - 215 26.5 26 69 28.5 4 - -
    DZ20Y-225 35 329 402 19.5 35 89 53 6.5 20 36.5
    DZ20J-225 35 329 402 19.5 35 89 53 6.5 20 36.5
    DZ20Y-400 51 391 450 32.5 52 88 72 5 28 330
    DZ20J-400 70 378 425 21.5 62 90 55 5.5 40 315
    DZ20Y-630 70 378 425 21.5 62 90 55 5.5 40 315
    DZ20J-630 70 378 425 21.5 62 90 55 5.5 40 315
    DZ20J-1250 70 548 588 26 78 100 143 16 45 515

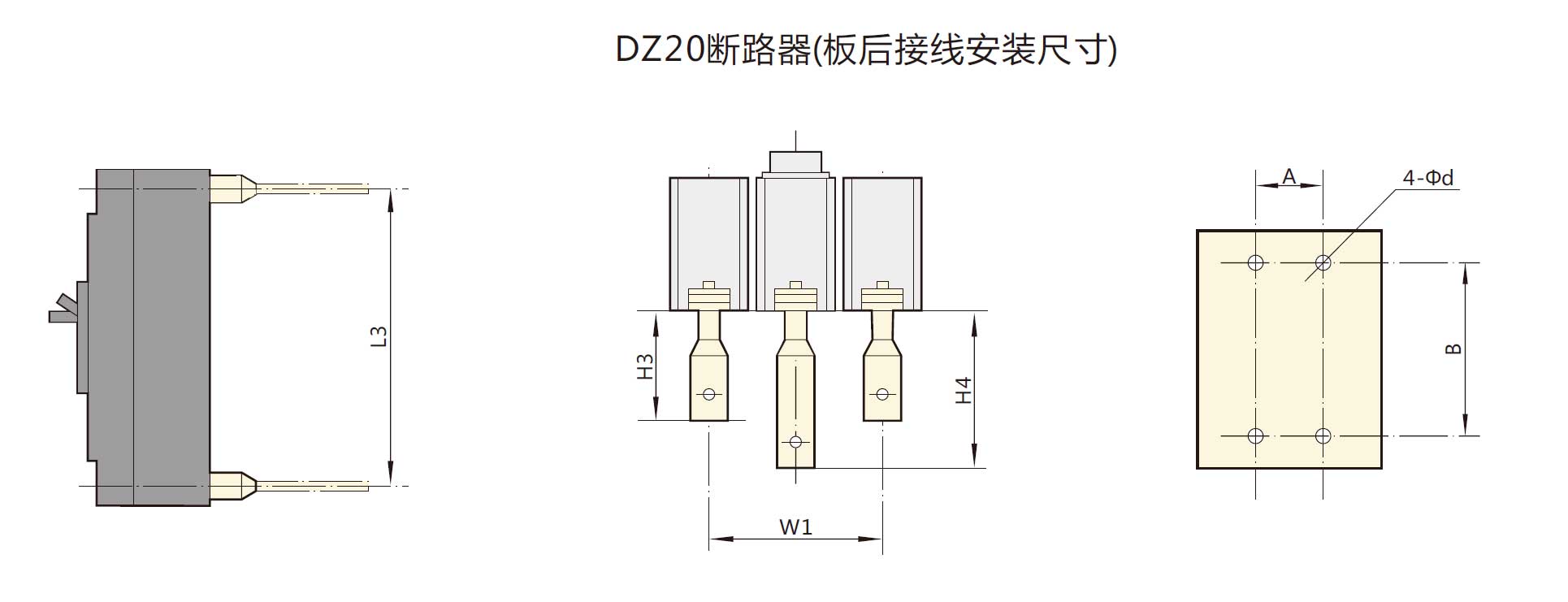

    型号 板后接线 安装尺寸(mm) 安装规格(推荐)
    W1 L3 H3 H4 A B Φd
    DZ20Y-100 35 147 55.5 55.5 35 126 5 M4X40
    DZ20J-100 35 147 55.5 55.5 35 126 5 M4X40
    DZ20Y-225 35 212.5 47 90 35 196.5 4.5 M4X40
    DZ20J-225 35 212.5 47 90 35 196.5 4.5 M4X40
    DZ20Y-400 51 247 80 125 51 240 7 M4X40
    DZ20J-400 70 233 90 90 70 200 7 M5X45
    DZ20Y-630 70 233 92 92 70 200 7 M5X45
    DZ20J-630 70 233 92 92 70 200 7 M5X45
    DZ20J-1250 70 375 - - 70 375 9 -
    额定电流(A) 16、20 32 40、50 63 80 100 125 160 180、200、225 250 315、350 400
    导线截面积(mm²) 2.5 6 10 16 25 35 50 70 95 120 185 240
    根数 1根
    额定电流(A) 500 630 800 1000 1250
    导线截面积(mm²) 30x5 40x5 50x5 60x5 80x5
    根数 2根

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)



    107*255*140/(225A/3P) 280*170*160







    重量

    产品净重(kg) 整盒重量 整箱重量






    3.000/(225A/3P)




    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)






    1只/(225A/3P)
