  • 一、概述

    DZ15LD电机潜水泵漏电缺相保护器(缺相保护开关三相电机缺相保护器)的使用为工业和农业提供了更加高效安全的保护,该产品相对电动机的保护技术成 熟,农业生产配电经常电动机烧毁,据《电子报》的权威数据统计,每年都有大量的电动机被烧毁,其中因断相、短路 烧毁占95%以上,造成大量电机维修,造成人力物力资金浪费。农村用户一般都采用一只闸刀和热继电器保护,没有可 靠的保护装置。
    为了解决以上问题,泰西电气经过多年的研究,和市场调查试验验研制出了经济实用的断相保护器保护DZ15D和 DZ15LD两款产品针对电动机的缺相起到保护(如气泵、油泵、潜水泵、磨床、风机、等电动机产品)。

    二、适用范围

    DZ15LD系列漏电缺相保护器(又称为:潜水泵电机缺相保护器/断相保护开关/电机保护断路器),具有带缺相、过 流、故障指示的三灯显示断路器,主要适用于交流50Hz,额定电压380(400)V,额定电流至100A电路中做配电 用,额定电流100A以下短路保护作用,可对因设备缺相,过流引起的故障进行保护,亦可做保护电动机用在正常情况 下,漏电缺相保护器可分别作为线路的不频繁转换及电动机的频繁起动之用。可对人提供间接触电保护,防止因设备绝 缘损坏,产生接地故障引起的火灾危险。
    DZ15LD系列漏电缺相保护器在配电网络中作分配电能且作为线路及电动机设备的过载、短路、断相和过流保护。
    断路器符合IEC60947-2:2006国家标准及GB140848.2-2008标准。

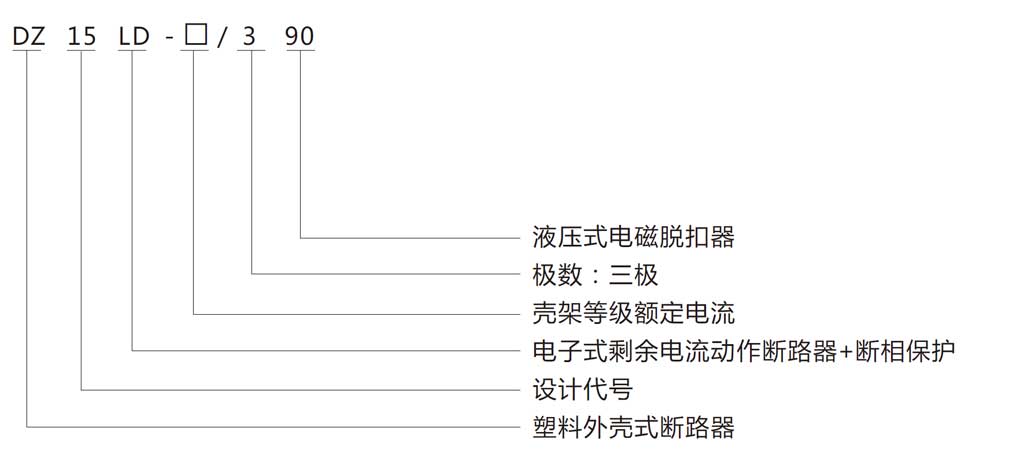

    三、型号及其含义

    四、正常工作和安装条件

    ■ 安装地点的海拔不超过2000m。
    ■ 周围空气温度上限不超过+40℃,下限不低于-5℃,周围空气温度24h的平均值不超+35℃。
    ■ 大气的相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,月平均最大相对湿度 为90%,同时,该月的平均最低温度为+25℃,并考虑到温度变化发生在产品表面上的凝露。
    ■ 断路器不能安装在含有爆炸气体出现的环境中。
    ■ 断路器不能安装在能腐蚀金属的地方。
    ■ 断路器不能安装在震动大于5g的场所。
    ■ 安装类别:Ⅲ。
    ■ 污染等级:2。
    ■ 断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。

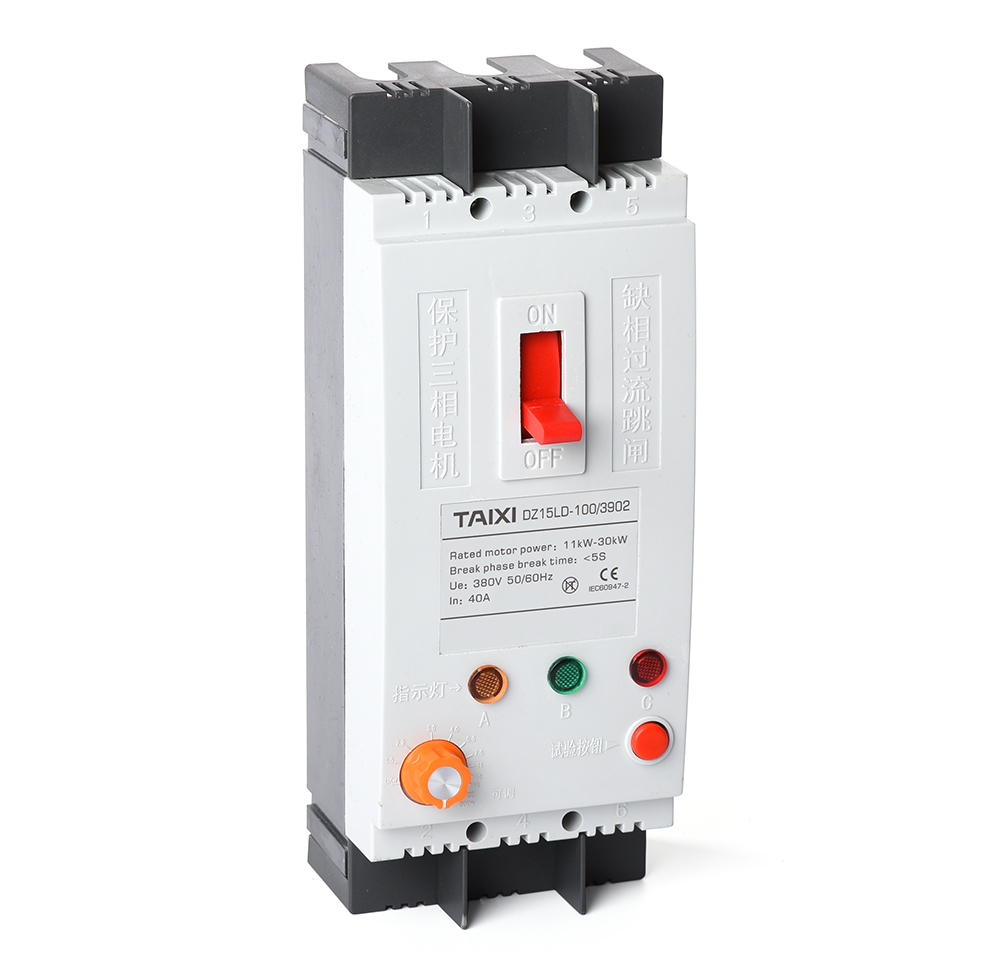

    五、主要功能

    1、缺相保护 2、漏电保护 3、过流保护 4、堵转保护 5、三相不平衡 6、短路保护 7、抗干扰保护

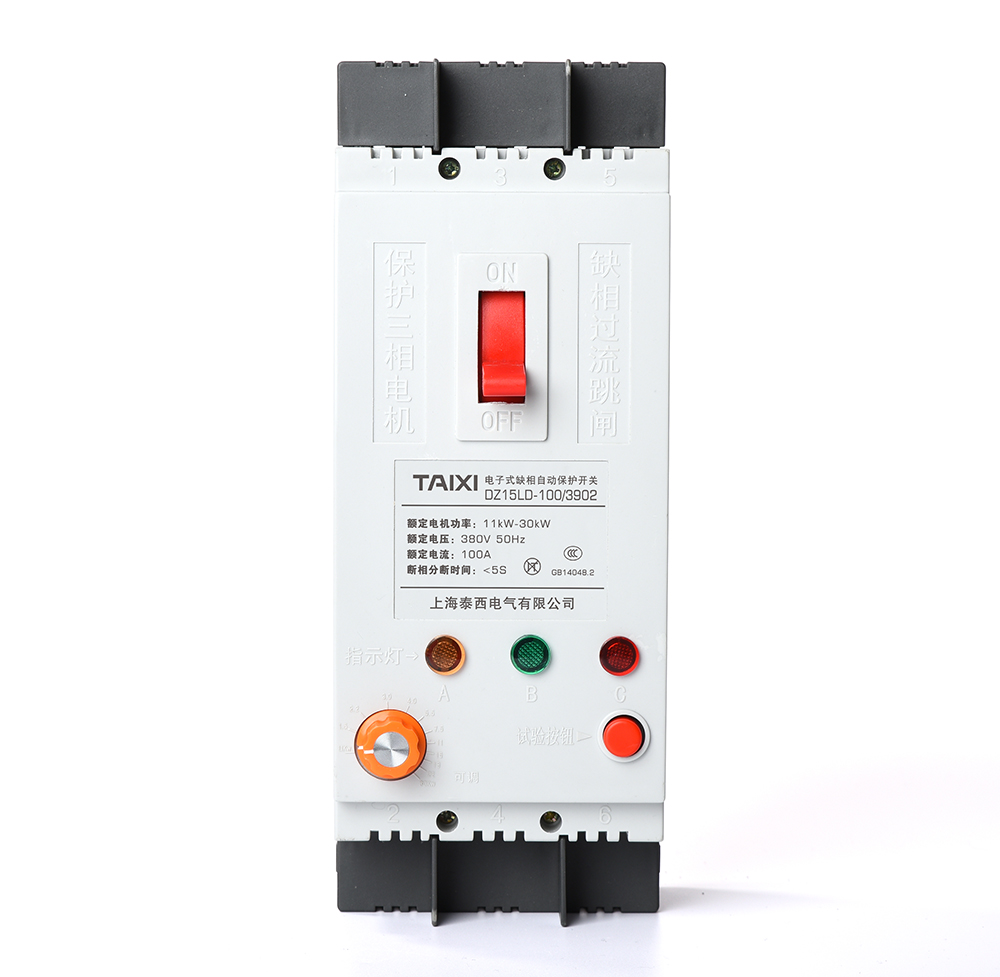

    六、主要特点

    1、DZ15LD断路器具有缺相断相保护指示、过流过载指示、工作故障指示的剩余漏电缺相保护断路器。
    2、DZ15LD断路器具有先进的电子脱扣系统,取代了陈旧的双金属片和油杯脱扣方式,解决了过电流稳定性、可行性。
    3、DZ15LD断路器具有故障显示功能,分断能力强,灵敏度高,过流、缺相保护性高。

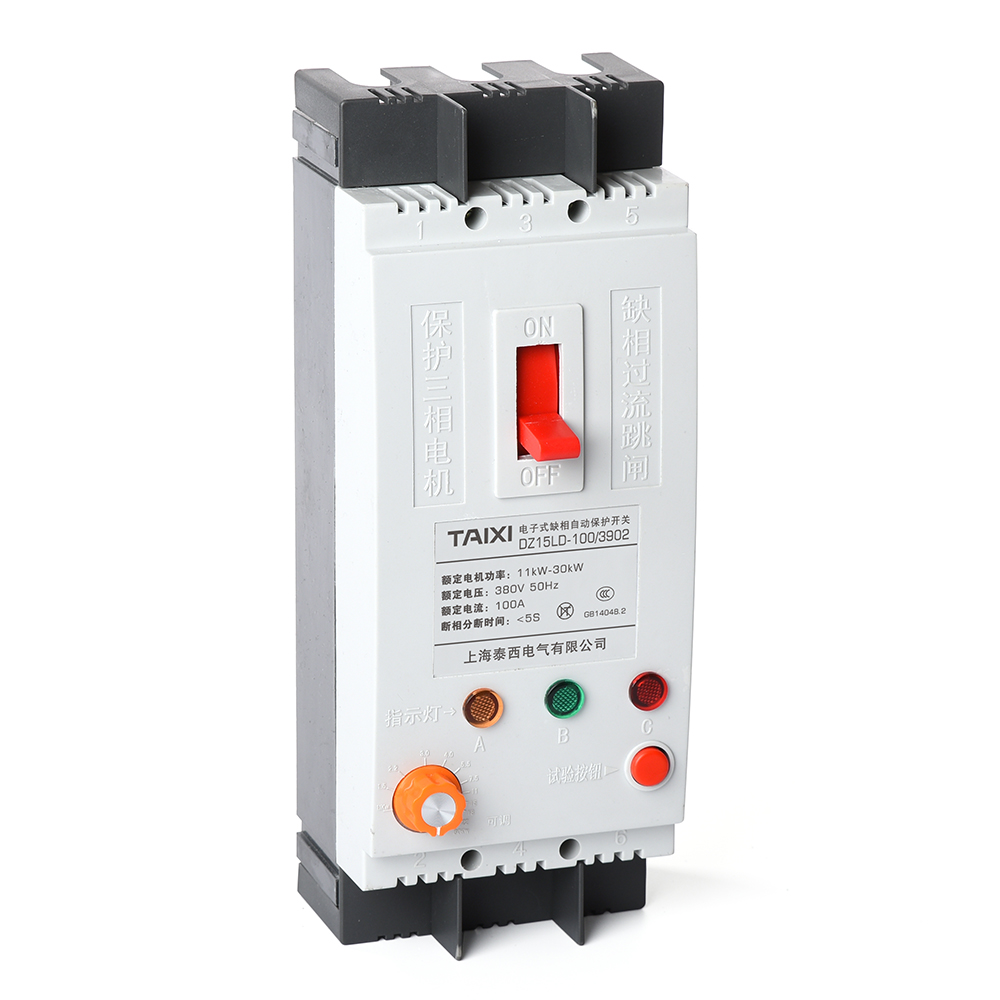

    七、优点

    不论高压跌落式熔断器掉下,还是低压保险烧断,电动机绕组一相不通电造成缺相运行都可靠地起到保护作用,断相动 作时间小于3s。 在现代工业生产过程中,由于三和电源缺相、断相造成电动机烧毁,成为电动机毁坏的主要原因之 一。特别在一些自动控制电路中,大量的使用交流接触器,交流接触器使用一段时间后,触点损坏而造成“缺相”,致 使电机损坏的现象出屡见不鲜。 因此,三根电源缺相、断相保护成为人们研究的热门话题。
    本公司在实际工作中,根据三相交流电动机的工作原理,分析导致电动机损坏的主要原因研制的。它们一种设什独特, 工作可靠安装方便的多功能保护器。在故障出现时,能及时切断电源,实现电机的保护。本保护器除了具有“交流接触 器缺相”保护功能外,还兼有良好的电网缺相保护、过载保护、过压保护。是热继电器的电子型电动机保护器的更新换 代新产品。本系列产品具有几种型号,目前市场上出现的电机综合保护器,这种保护器保能在没有负载的状态下(电动 机没有接上)能够在断相后动作。但实际断相保护都是指在电机运行中断相能起到保护作用。没有电机运行,何谓断用 保护!一旦接上电机,在运行中不管电源断相,还是接触器接触不良断相,运转着的电动机始终还是在断相中继续运 行。起不到保护作用。

    八、主要技术参数

    工作电压:220V~400V。
    频率:50Hz。
    额定电流:10-100A。
    过流保护:电动机主电路负载电流大于额定电流12倍时,保护动作时间小于60s,并具有良好的反时限选择性,根据负 载电流大小用户可自行调节,调节装置设在面板上。
    缺相保护:主电路是任何一相断电保护,分断时间小于2s。
    功率可调:40A:1.1KW~11KW;100A:11KW~30KW。

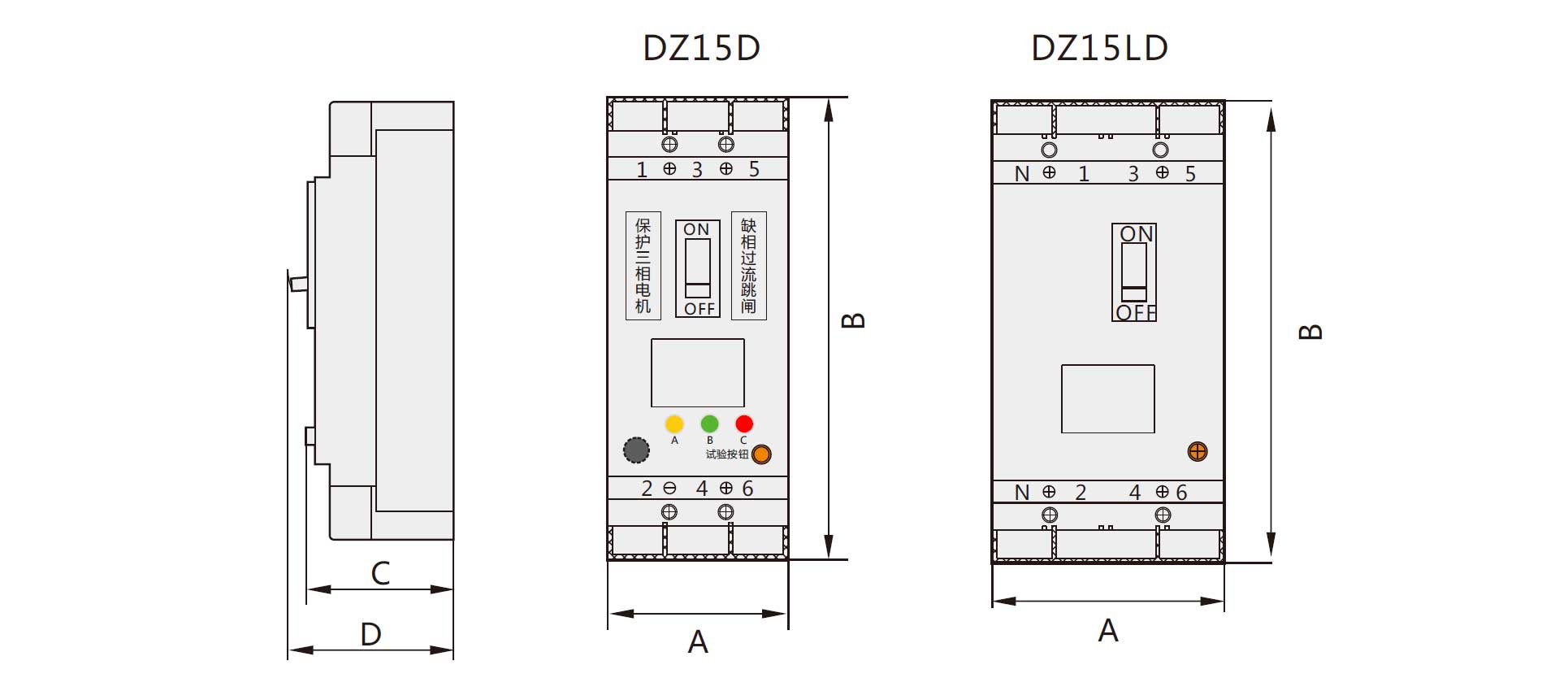

    九、外形及安装尺寸

    尺寸

    型号

    A B C D
    DZ15D-390/40A 78 195 76 90
    DZ15D-390/100A 95 205 76 90
    DZ15LD-390/40A 78 221 80 95
    DZ15LD-390/100A 95 251 80 95
    额定电流(A) 6 10 16 20 25 32 40 50 63 80 100
    铜导线截面积(mm²) 1.0 1.5 2.5 2.5 4 6 10 10 16 25 35
