  • 一、适用范围

    DZ15系列塑料外壳式断路器(塑壳断路器)(以下简称断路器),适用于交流50Hz,额定电压为380V,额定电流至100A的电路 中,作为配电、电动机的过载及短路保护用,亦作为线路不频繁转换及电动机不频繁启动之用。

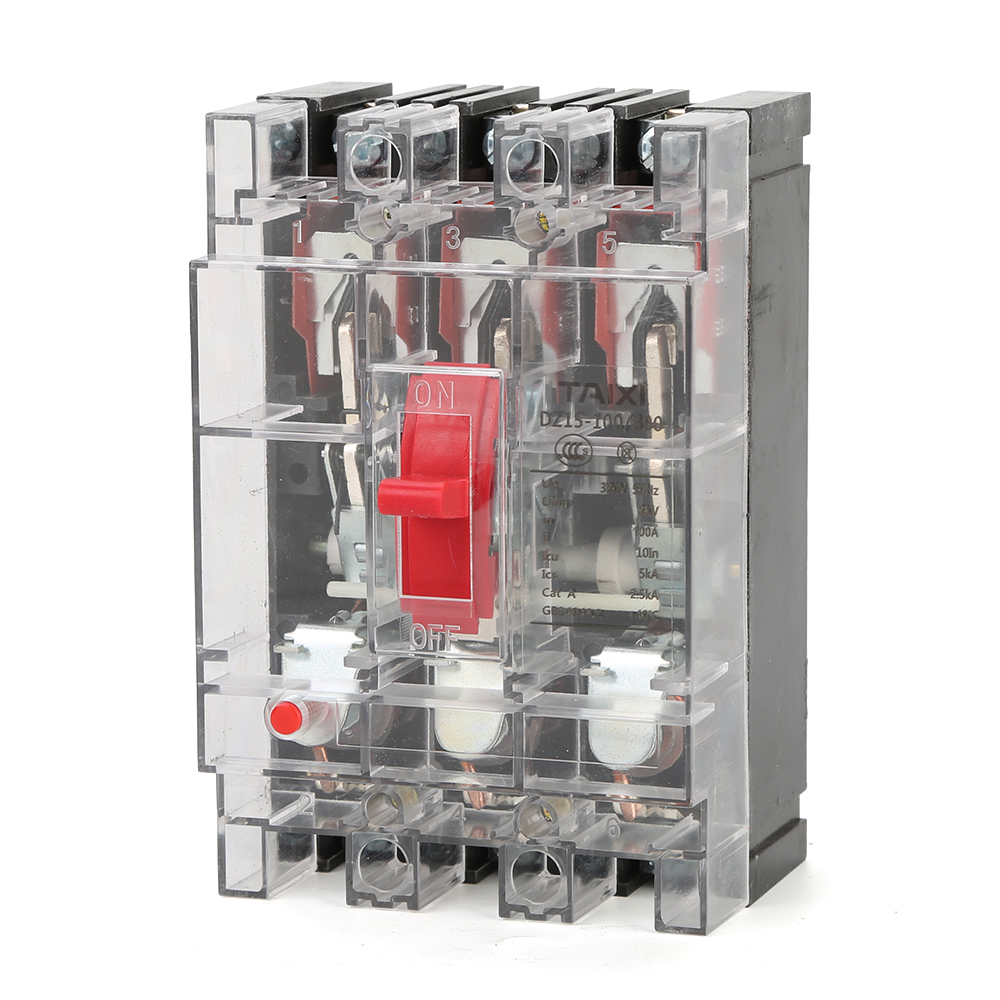

    本系列塑壳断路器派生的透明外壳式断路器,盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成,可直观判断触头的通断 状态,广泛用于建筑工地临时用电场所。
    断路器符合标准:GB14048.2,IEC60947-20。

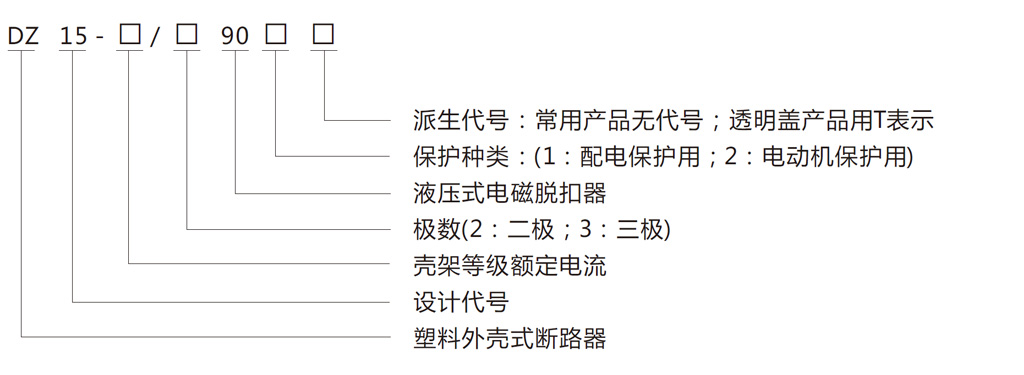

    二、型号及其含义

    三、正常工作和安装条件

    ■ 安装地点的海拔不超过2000m。
    ■ 周围空气温度:周围空气温度上限不超过+40℃,下限不低于-5℃。周围空气温度24h的平均值不超+35℃。
    ■ 大气条件:大气的相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,月平均最 大相对湿度为90%,同时,该月的平均最低温度为+25℃,并考虑到温度变化发生在产品表面上的凝露。
    ■ 安装条件:安装在无冲击振动及无雨雪侵袭的地方,上接线端子接电源侧,下接线端子接负载侧,与垂直面的倾斜度 不超过5°。
    ■ 安装类别:Ⅲ。
    ■ 污染等级:3。

    四、主要参数及技术性能

    DZ15塑壳断路器的技术参数

    型号

    额定电压

    (Un V)

    壳架等级
    额定电流(A)
    极数 额定电流
    (A)
    额定极限短路
    分断能力(Icu kA)
    额定运行短路
    分段能力(Ics kA)
    飞弧距离
    (mm)
    DZ15-40 380 40 2 20,25,32,40 3 3 ≤50
    3 10,16,20,25,32,40
    DZ15-100 380 100 2、3 63,100 5 2.5 ≤70

    操作循环次数与试验参数

    保护种类 有载操作条件 操作循环次数

    操作

    循环次数

    接通 分断 cosφ 有载 无载 总计
    保护电动机用 Ue 6In 0.17Ue 6In 0.35 1500 8500 10000 120/h
    配电线路用 Ue In Ue In 0.8 1500 8500 10000 120/h

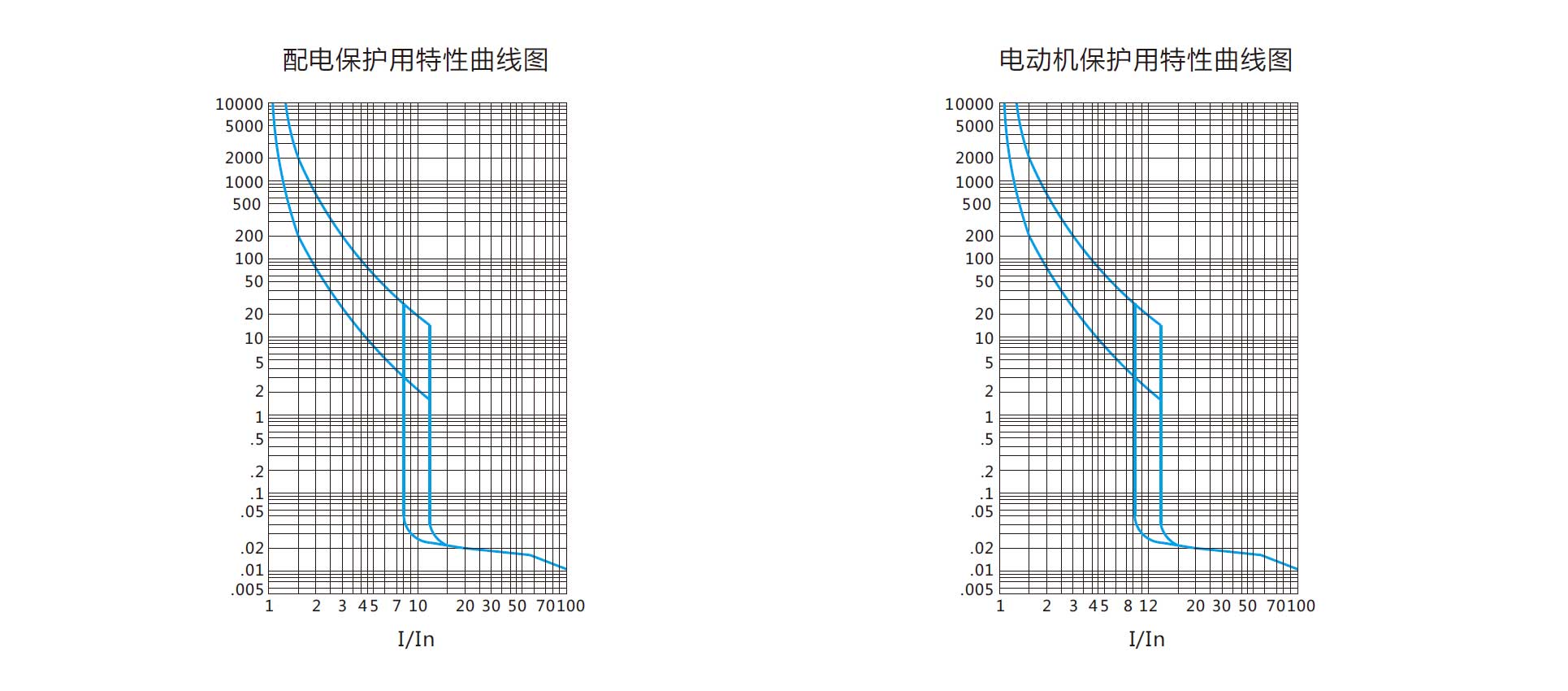

    配电保护用断路器过电流脱扣器的保护特性

    周围空气温度 试验电流/额定电流 脱扣时间 起始状态
    In>63A In≤63A
    +30±2℃ 1.05 2h内不脱扣 1h内不脱扣 冷态开始
    1.30 2h内脱扣 1h内脱扣 热态开始

    电动机保护用断路器过电流脱扣器的保护性能

    周围空气温度 试验电流/额定电流 试验时间 起始状态
    +20±2℃ 1.0 2h内不脱扣 冷态开始
    1.2 2h内脱扣 热态开始

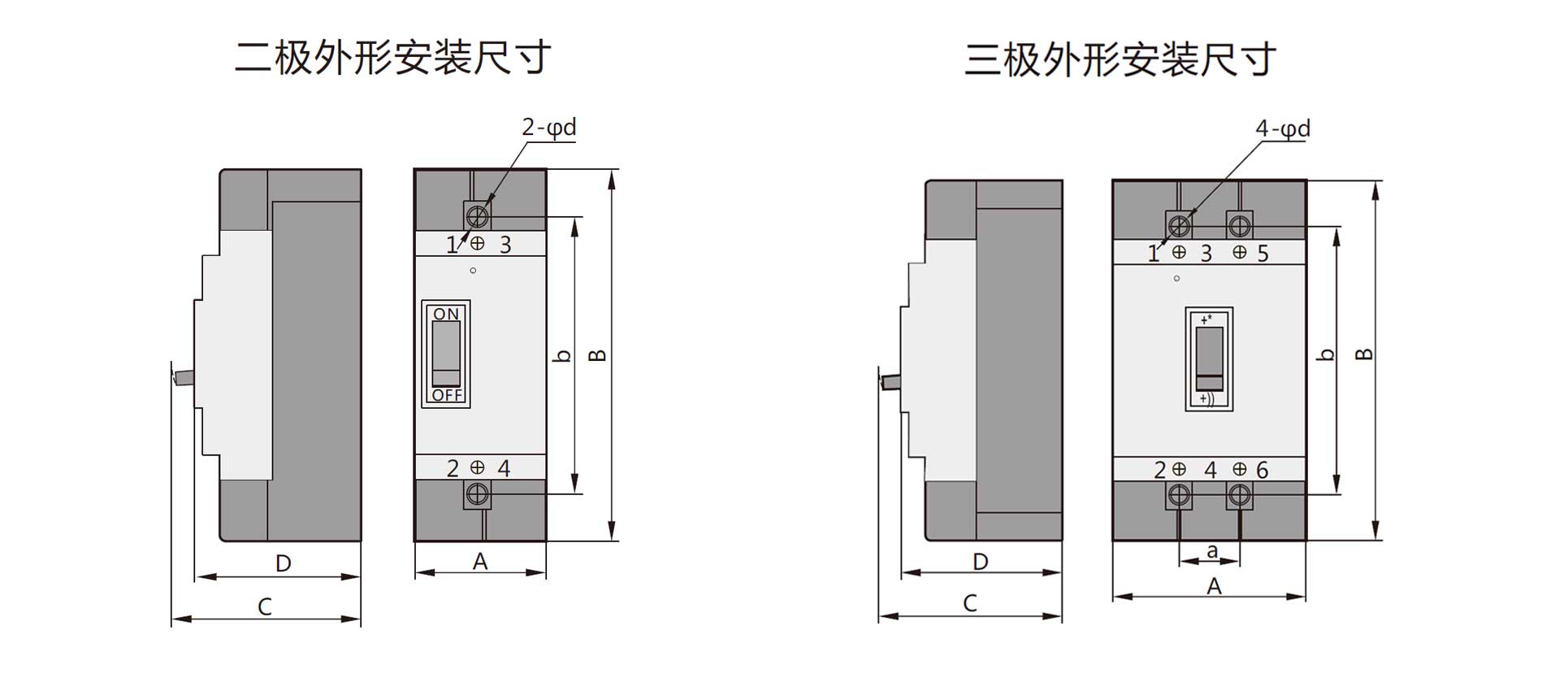

    五、外形和安装尺寸

    壳架等级
    额定电流
    (A)
    极数 外形尺寸(mm) 安装尺寸(mm) 安装螺钉
    A B C D E F 安装孔φd
    40 2 53±1.50 62±2.0 88±1.75 73.5±1.5 - 120±0.4 φ4.5 M4X35
    3 78±1.5 162±2.0 88±1.75 73.5±1.5 25±0.26 120±0.4 φ4.5 M4X35
    100 2 66±1.75 171±2.0 96±1.75 80±1.5 - 130±0.5 φ5 M5X35
    3 96±1.75 171±2.0 96±1.75 80±1.5 30±0.26 130±0.5 φ5 M5X35
    额定电流(A) 6 10 16 20 25 32 40 50 63 80 100
    铜导线截面积(mm²) 1.0 1.5 2.5 2.5 4 6 10 10 16 25 35
