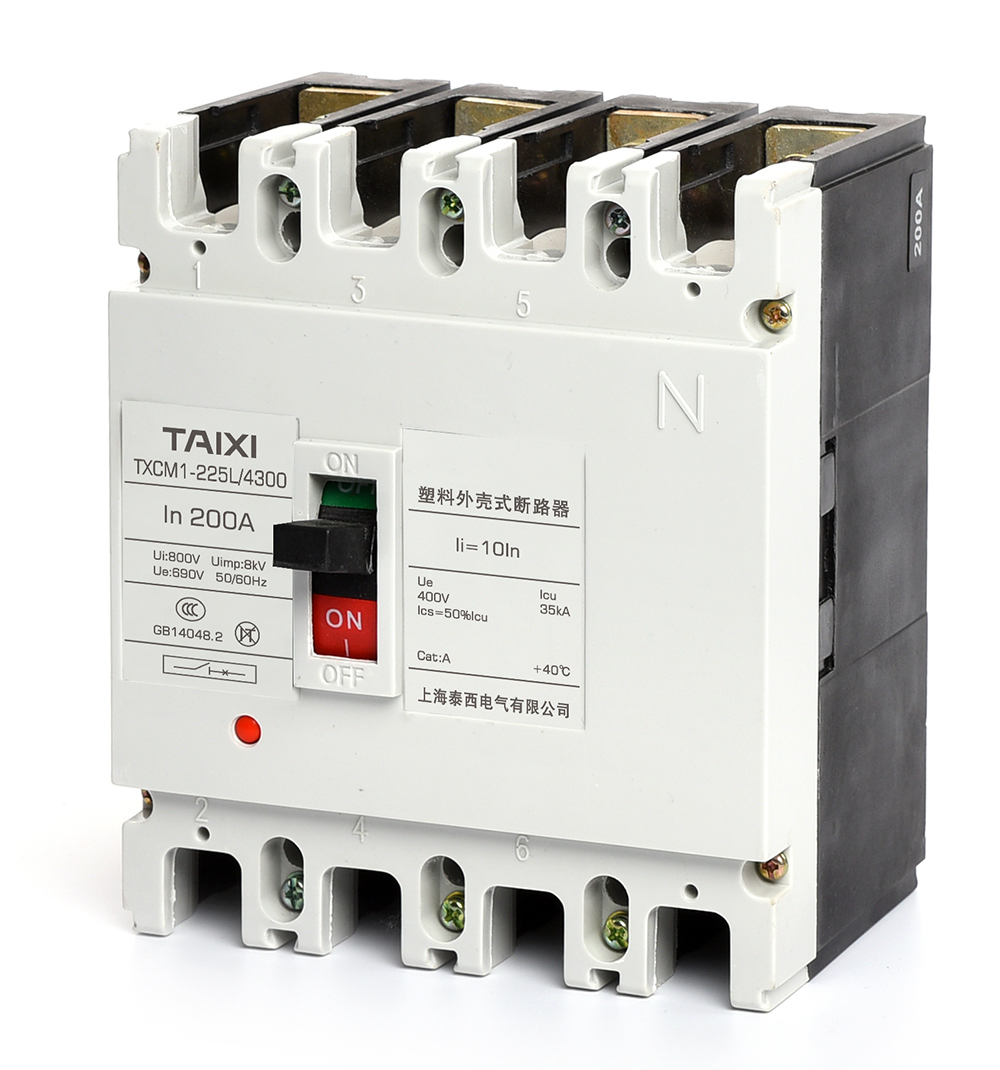

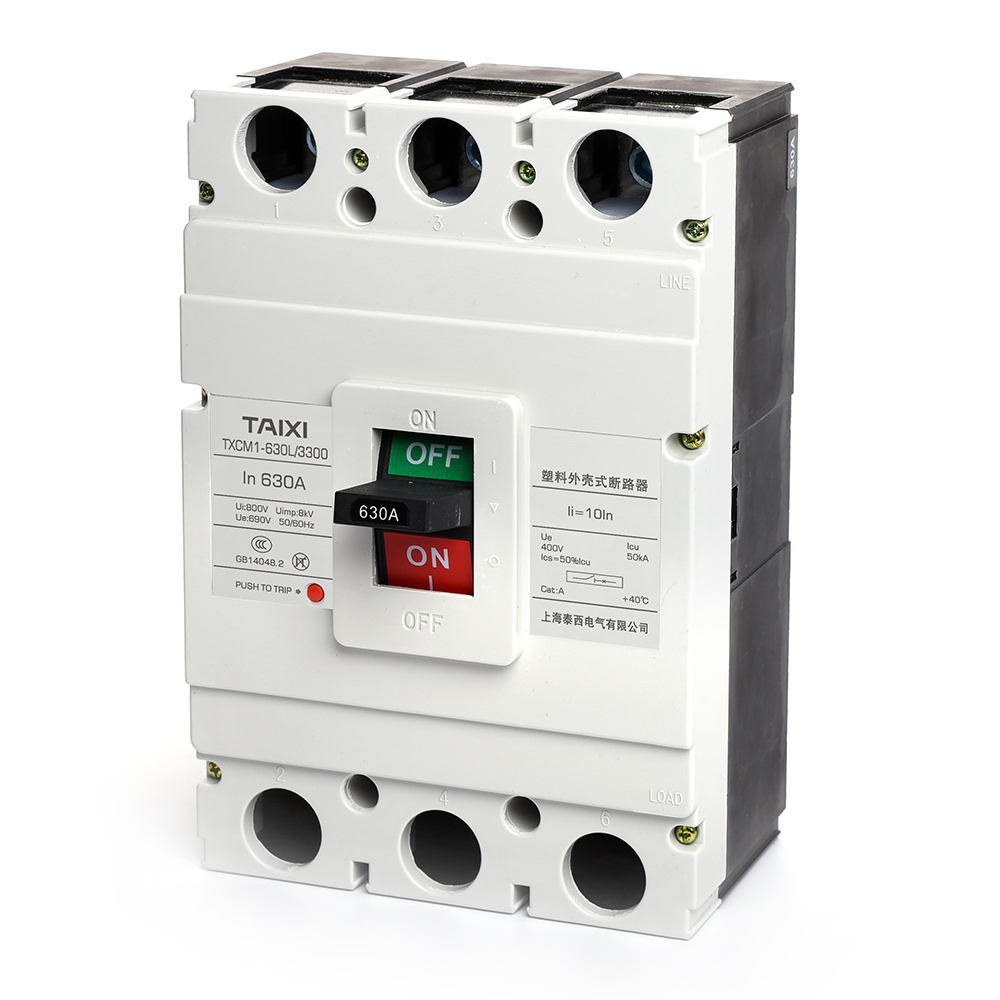

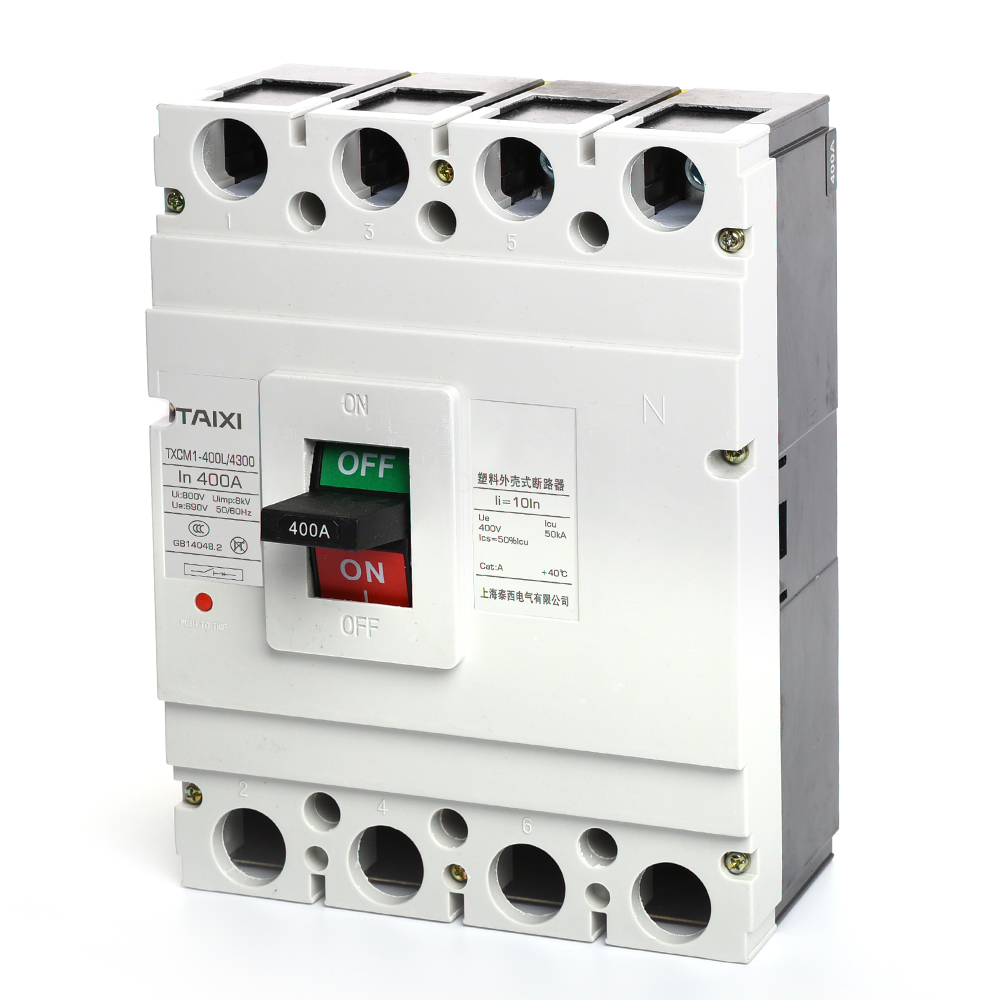

    TXCM1系列塑料外壳式断路器(以下简称断路器),是本公司采用国际先进技术设计开发的新型断路器。该断路器具有体积小、分断能力高、飞弧短、抗震动的特点,是陆地及船舶使用的理想产品。断路器额定绝缘电压800V(TXCM1-63为500V),适用于交流50Hz/60Hz,额定工作电压至690V,额定冲击耐受电压8kV,额定电流至1600A的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能作线路不频繁转换和电动机不频繁启动及过载、短路、欠电压保护。
    断路器可垂直安装(即竖装),亦可水平安装(即横装)。
    断路器适用于隔离,符号表示为“ ”。
    CM1塑壳断路器符合国内CCC标准:GB14048.2《低压开关设备和控制设备 第2部分:断路器》,符合CE国际标准IEC60947-2:2016。

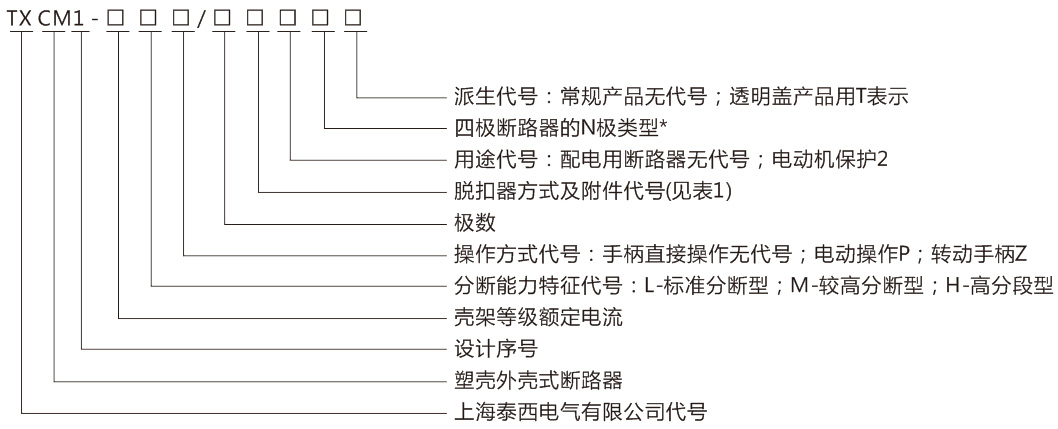

    型号及其含义


    注:
    四极产品中性极(N)的型式分为四种:
    A型:N极不安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分;
    B型:N极不安装过电流脱扣元件,且N极与其它一起合分(N极先合后分);
    C型:N极安装过电流脱扣元件,且N极与其它三极一起合分(N极先合后分);
    D型:N极安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分。
    配电用断路器无代号,保护电动机用断路器以2表示
    手柄直接操作无代号,电动操作用P表示,转动手柄操作机构用Z表示。
    按过电流脱扣器额定电流分:
    TXCM1-63分为6、10、16、20、25、32、40、50、63A九级;
    TXCM1-100分为16、20、25、32、40、50、63、80、100A九级;
    TXCM1-225分为100、125、140、160、180、200、225A七级;
    TXCM1-400分为225、250、315、350、400A五级;
    TXCM1-630为400、500、630A三级;
    TXCM1-800 为630、700、800A三级;
    TXCM1-1250为800、1000、1250A三级。
    TXCM1-1600为1250、1500、1600A三级。
    注:6A规格只有电磁(瞬时)型,为不推荐规格。
    按接线方式分为板前接线、板后接线、插入式三种。
    按过电流脱扣器型式分热动一电磁(复式)型、电磁(瞬时)型两种。
    按附属装置分带附属和不带附属装置两种:附属装置分内部装置和外部装置;内部装置有分励脱扣器、欠电压脱扣器、
    辅助触头、报警触头四种,外部装置有转动手柄操作机构、电动操作机构等。
    按分段能力分为:L-标准分断型;M-较高分断型;H-高分段型

    正常工作条件

    ■ 周围空气温度上限为+40℃,周围空气温度下限为-5℃,周围空气温度24h的平均值不超过+35℃。
    ■ 海拔:安装地点的海拔不超过2000m。
    ■ 大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度;最湿月的月
    平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。
    ■ 污染等级:3级。

    主要技术参数

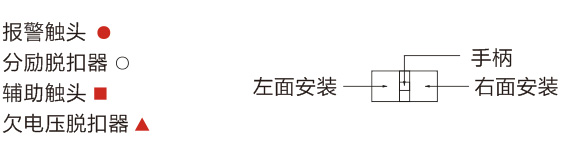

    脱扣器方式及附件代号,飞弧距离包含横装和竖装。
    附件名称 附件代号 附件安装及引线方式
    63A,100A 63A,100A,225A,400A 630A 800A 1250A
    瞬时
    脱扣器
    复式
    脱扣器
    二极 三极
    三极 四极 三极 三极
    不带附件 200 300
    报警触头 208 308 ——
    分励脱扣器 210 310
    预付费电表专用脱扣器 210Y 310Y
    辅助触头 220 320
    欠电压脱扣器 230 330
    分励脱扣器 240 340 ——
    辅助触头 240Y 340Y
    分励脱扣器 250 350 —— —— —— ——
    欠电压脱扣器 250Y 350Y
    二组辅助触头 260 360 ——
    辅助触头、欠电压脱扣器 270 370 ——
    分励脱扣器 218 318 —— —— —— ——
    报警触头 218Y 318Y
    辅助触头、报警触头 228 328 —— ——
    欠电压脱扣器、报警触头 238 338 —— —— —— ——
    分励脱扣器、辅助触头 248 348 —— —— —— ——
    报警触头 248Y 348Y
    分励脱扣器、
    欠电压脱扣、报警触头
    358 358 —— —— —— —— ——
    二组辅助触头、报警触头 268 368 —— ——
    辅助触头、
    欠电压脱扣器、报警触头
    278 378 —— —— —— ——

    a. 200表示仅有电磁脱扣器的断路器;300表示热动+电磁脱扣器;000表示不带脱扣器及内部附件的断路器。
    b. 125、250、400, 2极产品只有210, 220, 230, 310, 320, 330。
    c. 仅TXCM1-63,TXCM1-100,TXCM1-225,TXCM1-400可带预付费电表专用脱扣器。

    主要技术指标

    1、配电用断路器的瞬时动作特性整定值为10In±20%,TXCM1-1250为7In±20%;电动机保护断路器的瞬时动作特性 整定值为12In±20%。
    2、CM1塑壳断路器的额定整定值见表2。
    3、在环境温度+40℃时,配电用断路器过电流脱扣器动作特性见表3,电动机保护用断路器过电流脱扣器动作特性见表4。
    4、额定冲击耐受电压Uimp=8kV

    断路器的额定值

    型号 极数 额定电流(A) 额定工作
    电压(v)
    额定绝缘
    电压(V)
    额定极限短路分断能力(Icu) 飞弧距离(mm)
    试验电压(v) Icu (kA) Ics (kA)
    TXCM1-63L 3 10、16、20、25、
    32、40、50、63
    400 500 400×1.10 25 18 0
    TXCM1-63M 3、4 50 35
    TXCM1-100L 3、4 16、20、25、32、40、
    50、63、80、100
    400 800 30 22 ≤50
    XCM1-100M 2、3、4 50 35
    TXCM1-100H 3 85 50
    TXCM1-100L 3、4 690 10 5
    TXCM1-100M 2、3、4 20 10
    TXCM1-225L 3、4 100、125、140、
    160、180、200、225
    400 800 35 25
    TXCM1-225M 2、3、4 50 35
    TXCM1-225H 3 85 50
    TXCM1-225L 3、4 690 10 5
    TXCM1-225M 2、3、4 20 10
    TXCM1-400L 3 225、250、315、
    350、400
    400 800 35 25 ≤100
    TXCM1-400M 3、4 50 35
    TXCM1-400H 3 85 50
    TXCM1-400L 3 690 10 5
    TXCM1-400M 3、4 20 10
    TXCM1-630L 3 400、500、630 400 800 50 35
    TXCM1-630M 3、4 65 42
    TXCM1-630H 3 100 65
    TXCM1-630L 3 690 15 8
    TXCM1-630M 3、4 20 10
    TXCM1-800M 3 630、700、800 400 800 75 50
    TXCM1-800H 3 100 65
    TXCM1-800M 3 690 30 15
    TXCM1-1250H 3 800、1000、1250 400 800 85 42
    TXCM1-1250H 3 690 25 12.5
    注:2极、4极断路器不分L、M、H,其分断指标与M型相同。

    配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性
    序号 试验电流名称 I/In 约定时间 起始状态
    1 约定不脱扣电流 1.05 2h(In>63A),1h(In≤63A) 冷态
    2 约定脱扣电流 1.30 2h(In>63A),1h(In≤63A) 紧接着序号1试验后开始
    配电用断路器的瞬时动作特性整定为10In±20%,电动机保护用断路器的瞬时动作特性整定为12In±20%。
    电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性
    序号 序号I/In 约定时间 起始状态 备注
    1 1.0 >2h 冷态
    2 1.2 ≤2h 紧接着序号1试验后开始
    3 1.5 ≤4min 冷态 10≤n≤225
    ≤8min 冷态 225
    4 7.2 4s≤T≤10s 冷态 10≤In≤225
    6s≤T≤20s 冷态 225

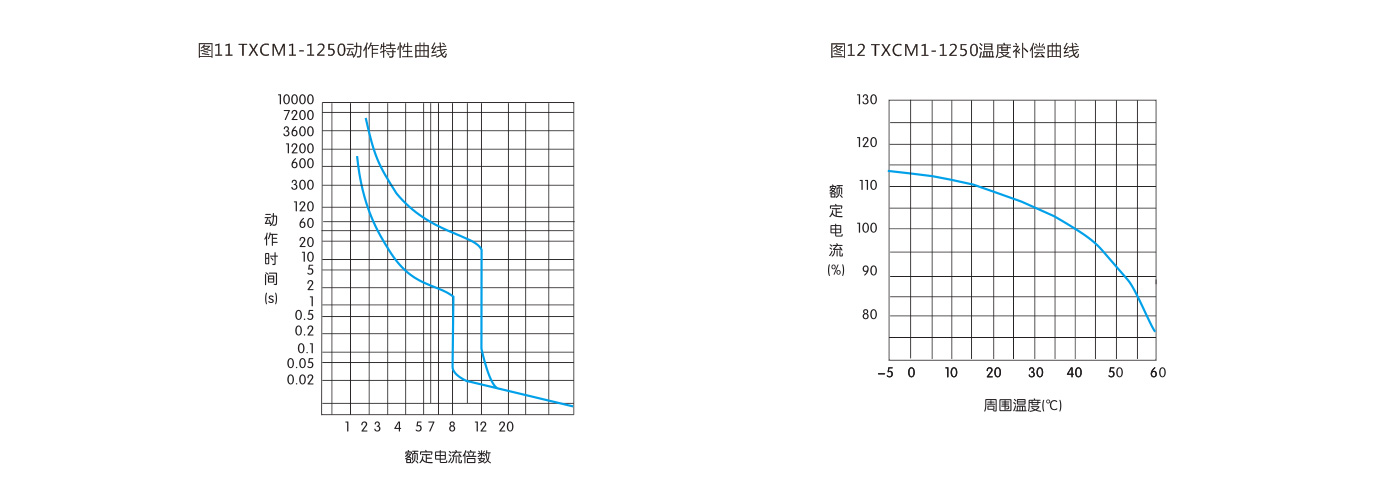

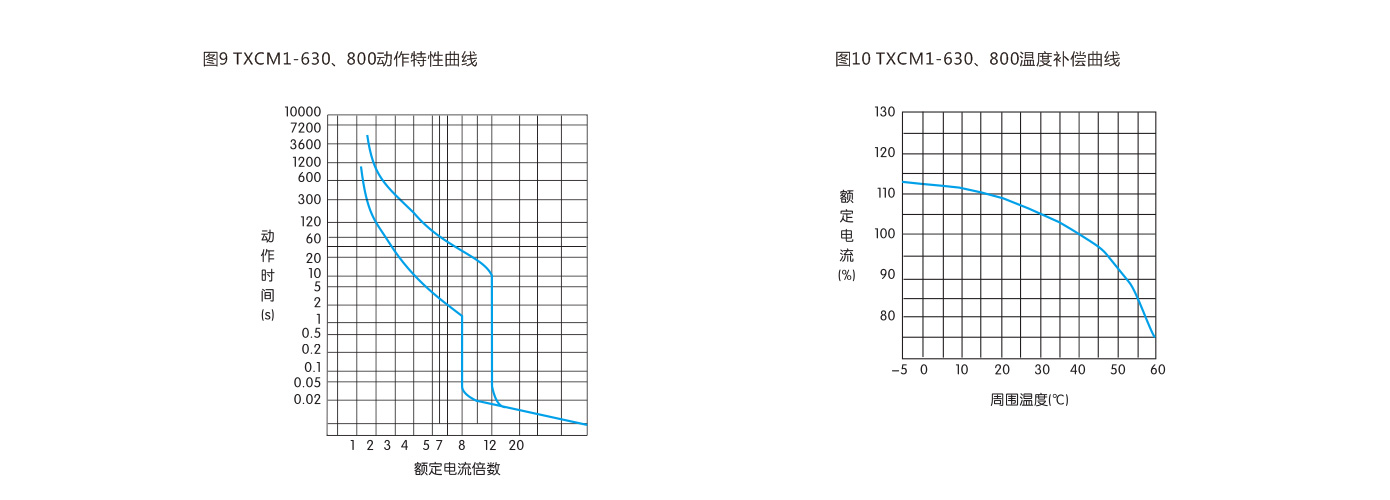

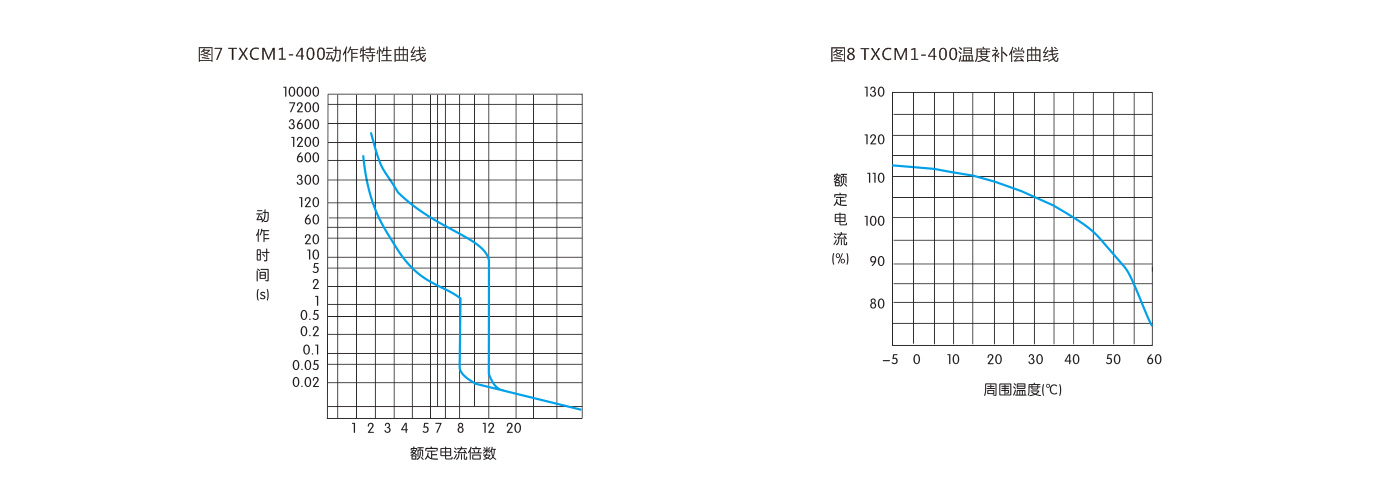

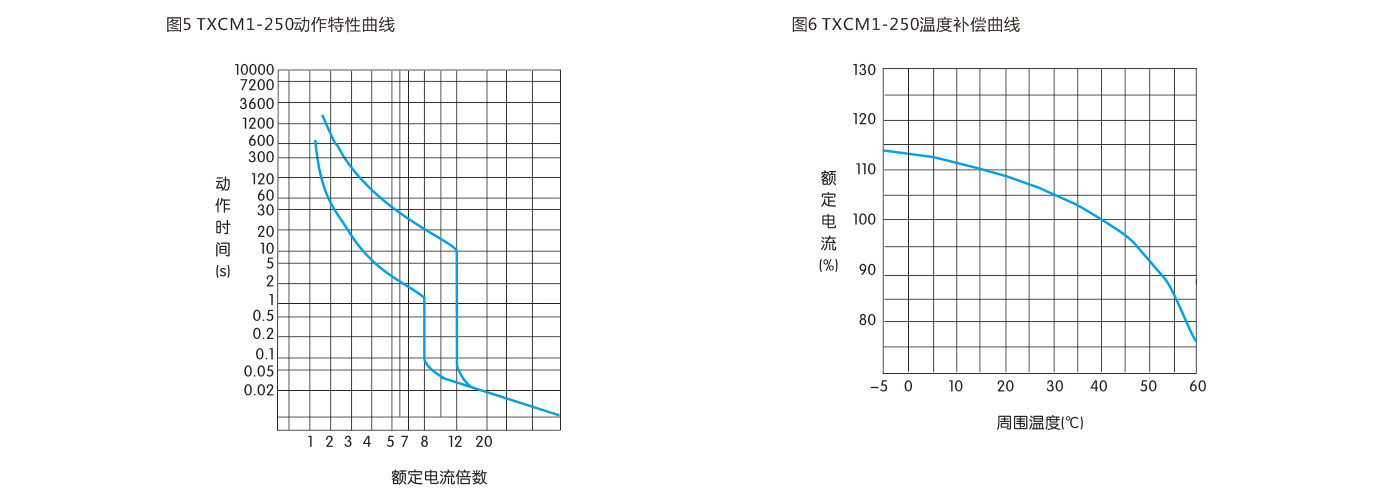

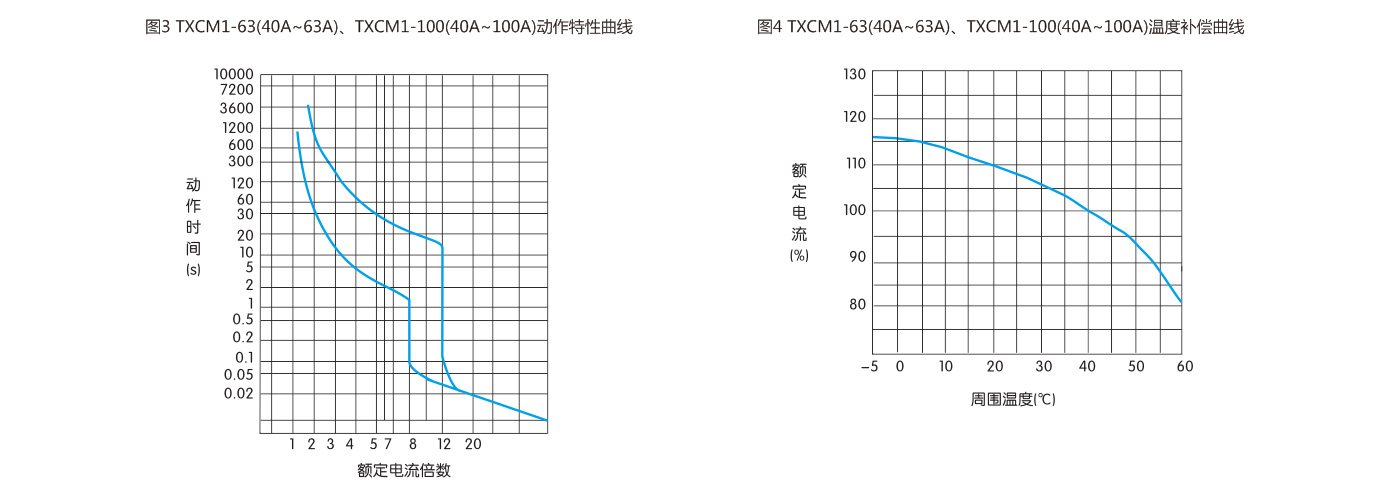

    配电用断路器反时限保护特性曲线(见图1-图12)






    温度变化的降容系数表
    型号/系数/温度 +40℃ +45℃ +50℃ +55℃ +60℃
    TXCM1-63 1 0.94 0.88 0.80 0.72
    TXCM1-100 1 0.95 0.89 0.84 0.76
    TXCM1-225 1 0.96 0.91 0.87 0.82
    TXCM1-400 1 0.94 0.87 0.80 0.73
    TXCM1-630 1 0.93 0.88 0.83 0.76
    TXCM1-800 1 0.93 0.88 0.83 0.76
    TXCM1-1250 1 0.88 0.83 0.79 0.76

    外形及安装尺寸

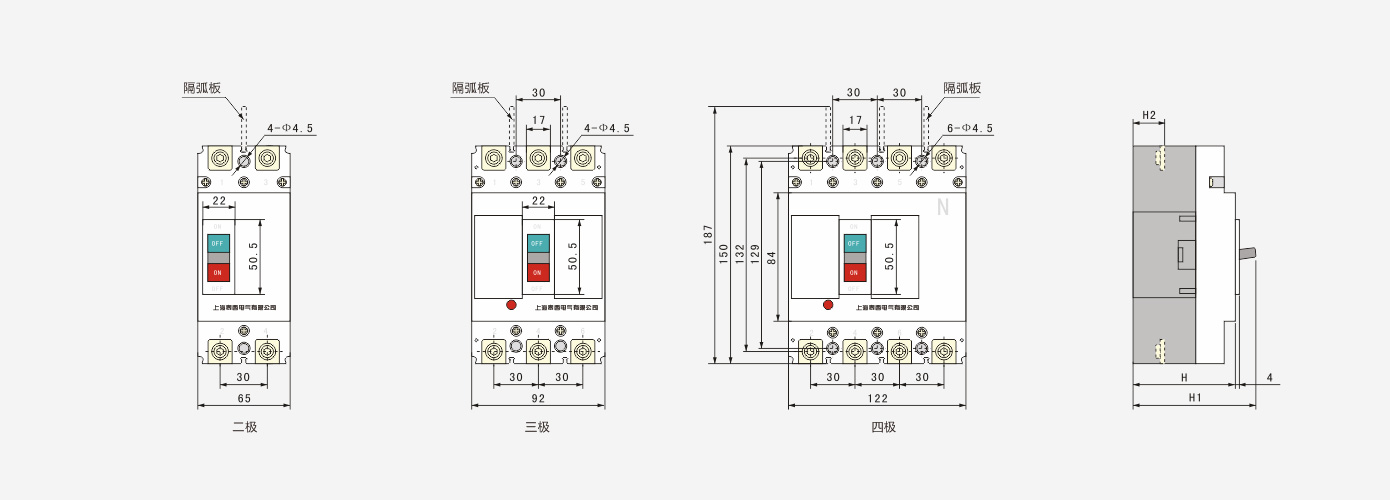

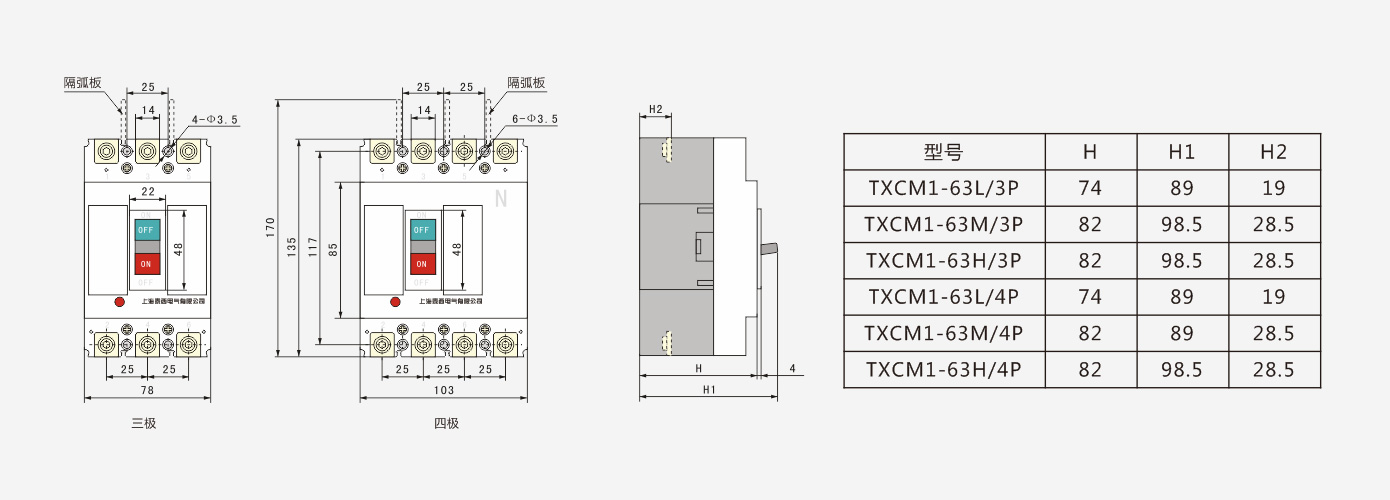

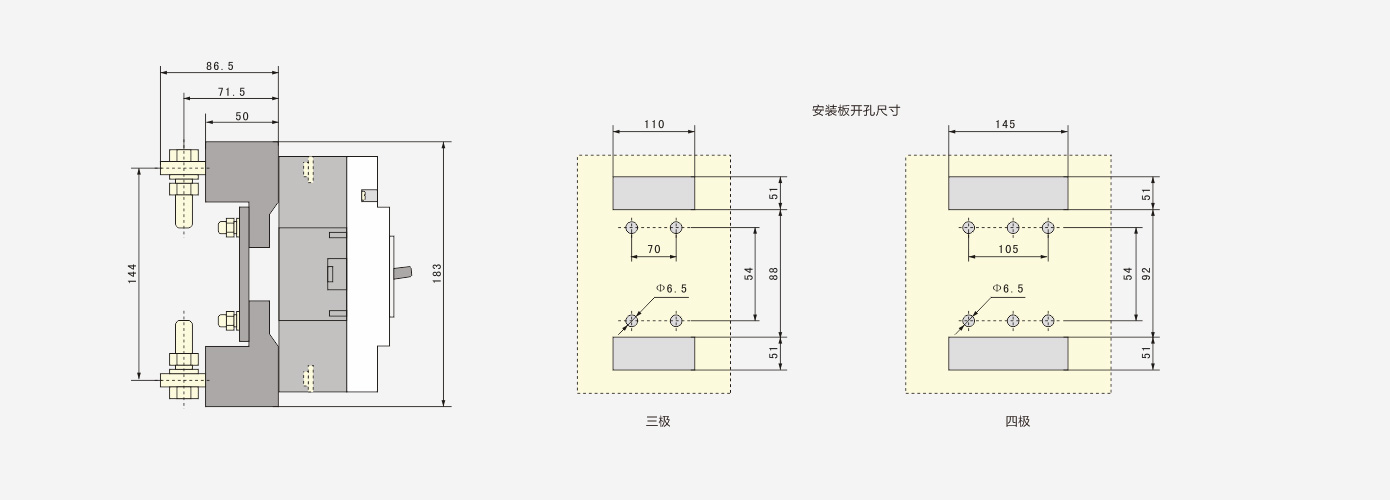

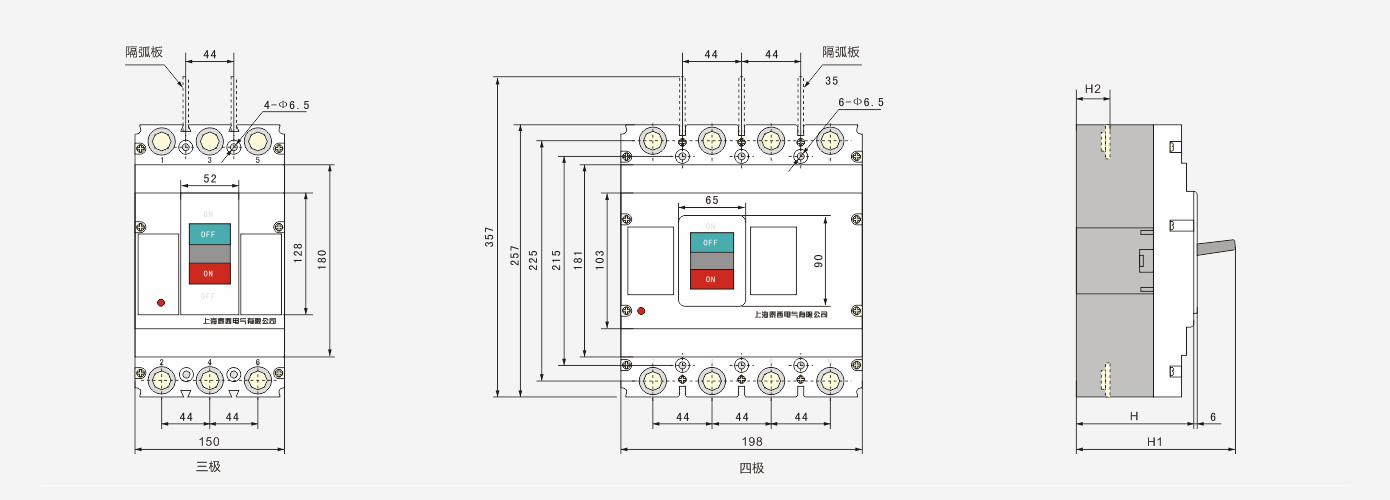

    板前接线尺寸

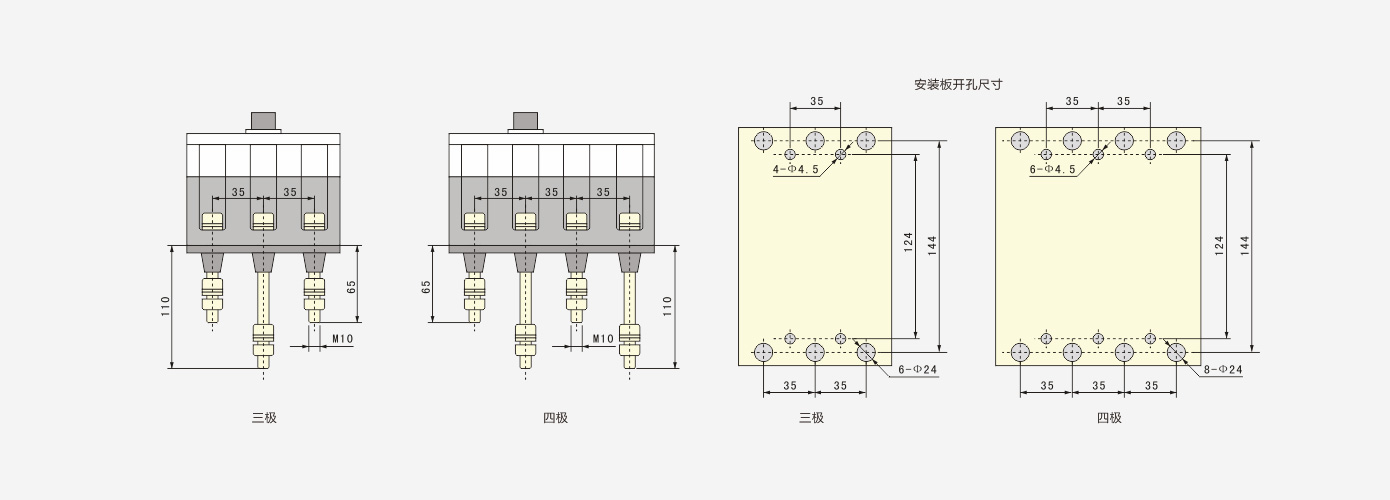

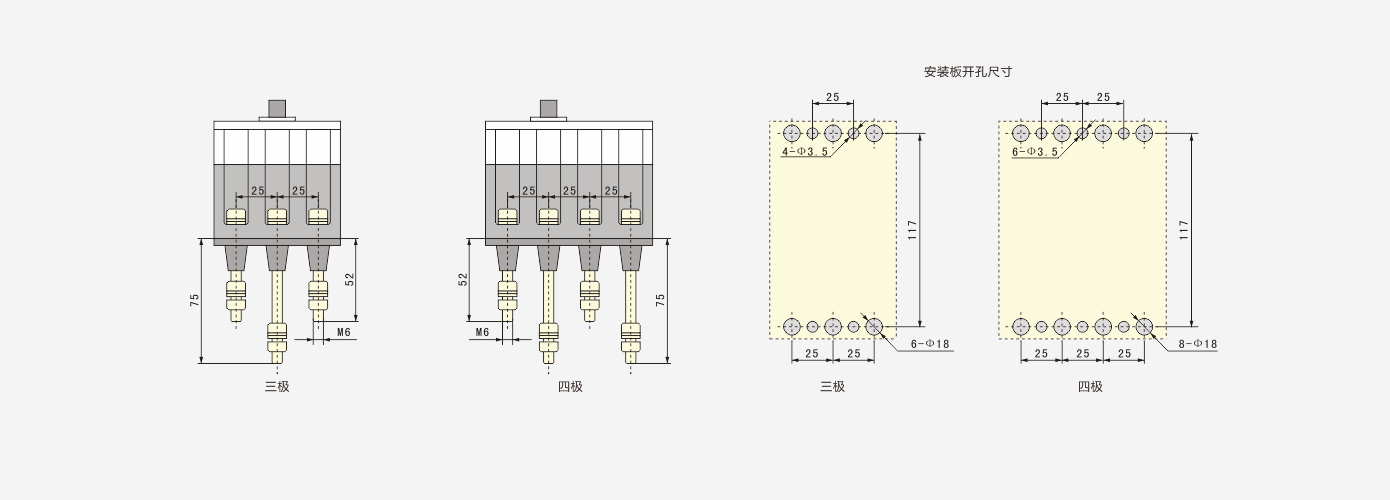

    板后接线尺寸

    插入式接线尺寸

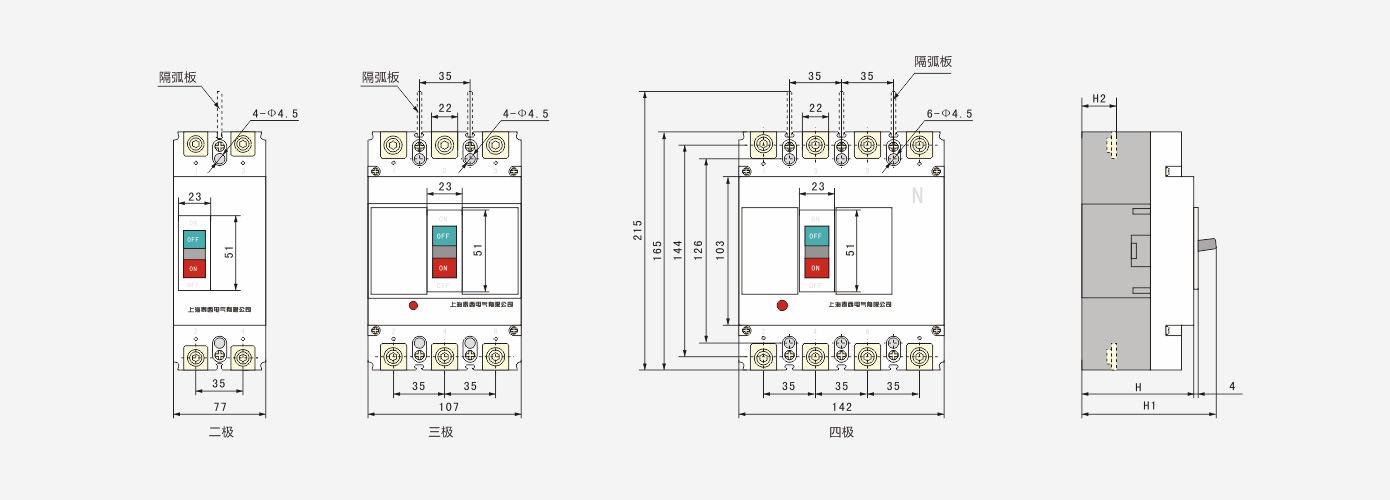

    板前接线尺寸
    型号 H H1 H2
    TXCM1-100L/2P 86 104 24
    TXCM1-100L/3P 68 86 24
    TXCM1-100M/3P 86 104 24
    TXCM1-100H/3P 86 104 24
    TXCM1-100M/4P 86 104 24
    TXCM1-100H/4P 86 104 24
    板后接线尺寸

    插入式接线尺寸

    板前接线尺寸
    型号 H H1 H2
    TXCM1-225L/2P 104 127 24
    TXCM1-225L/3P 86 110 24
    TXCM1-225M/3P 103 127 24
    TXCM1-225H/3P 103 127 24
    TXCM1-225M/4P 103 127 24
    TXCM1-225H/4P 103 127 24

    板后接线尺寸

    插入式接线尺寸

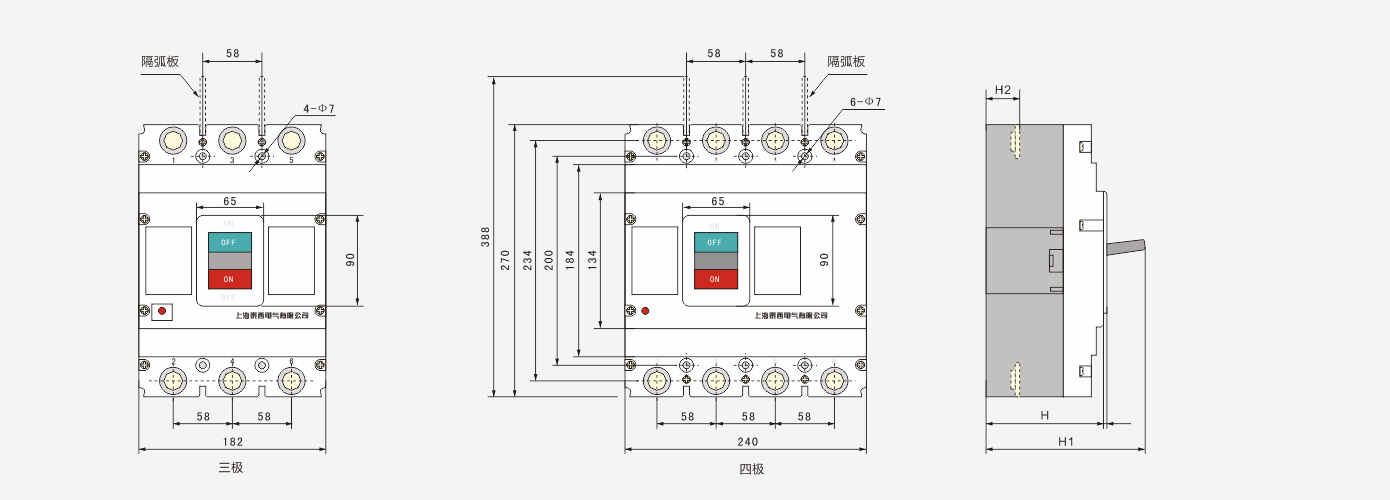

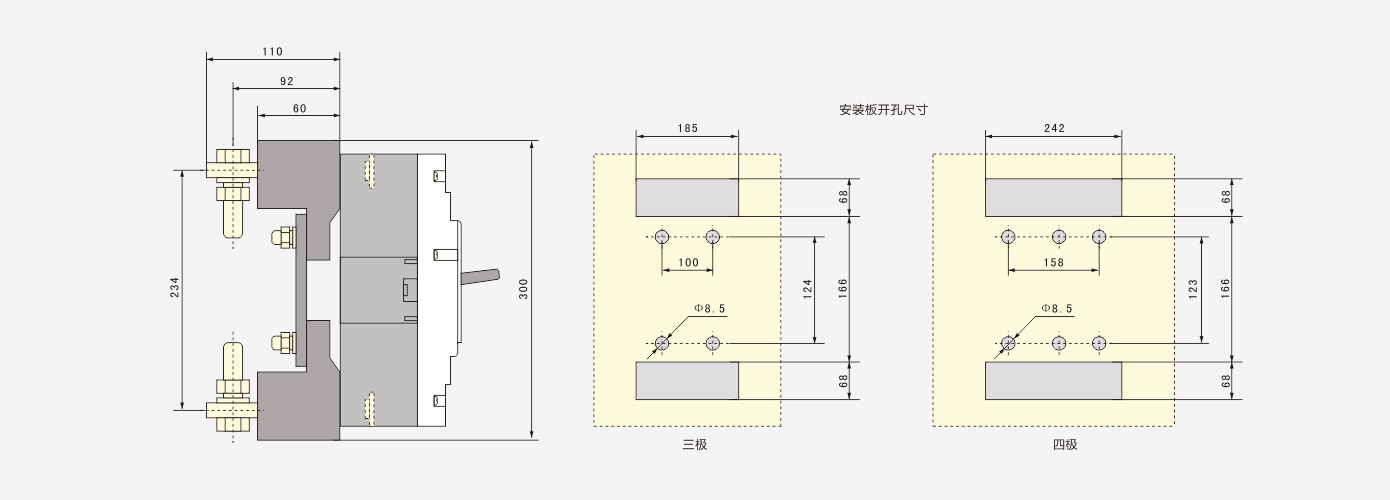

    板前接线尺寸

    型号 H H1 H2
    TXCM1-400L/3P 107 155 38
    TXCM1-400M/3P 107 155 38
    TXCM1-400H/3P 107 155 38
    TXCM1-400L/4P 107 155 38
    TXCM1-400M/4P 107 155 38
    TXCM1-400H/4P 107 155 38

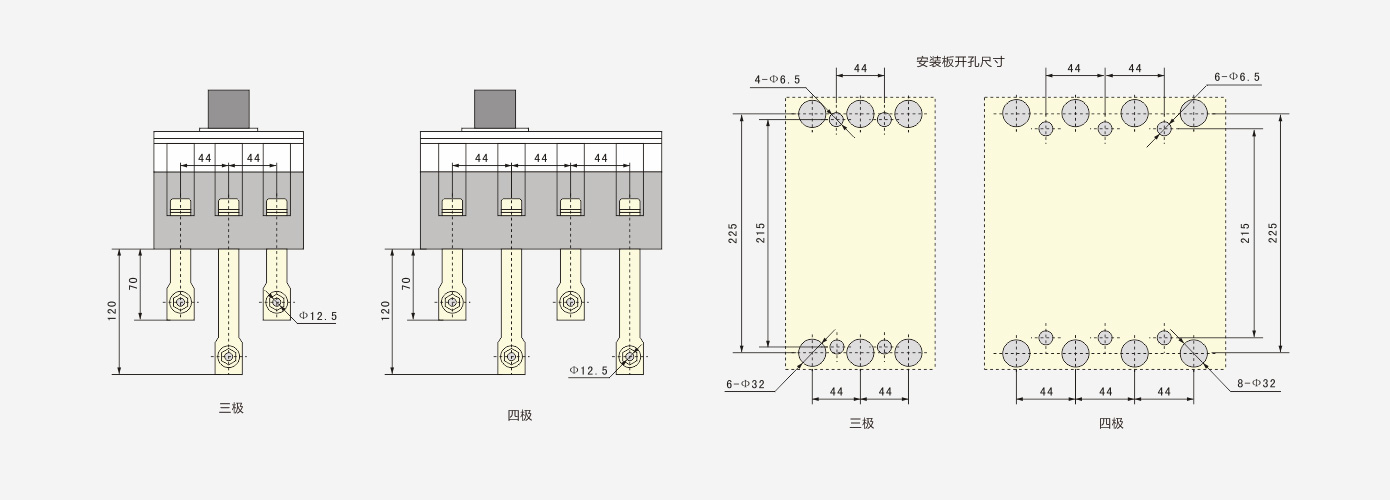

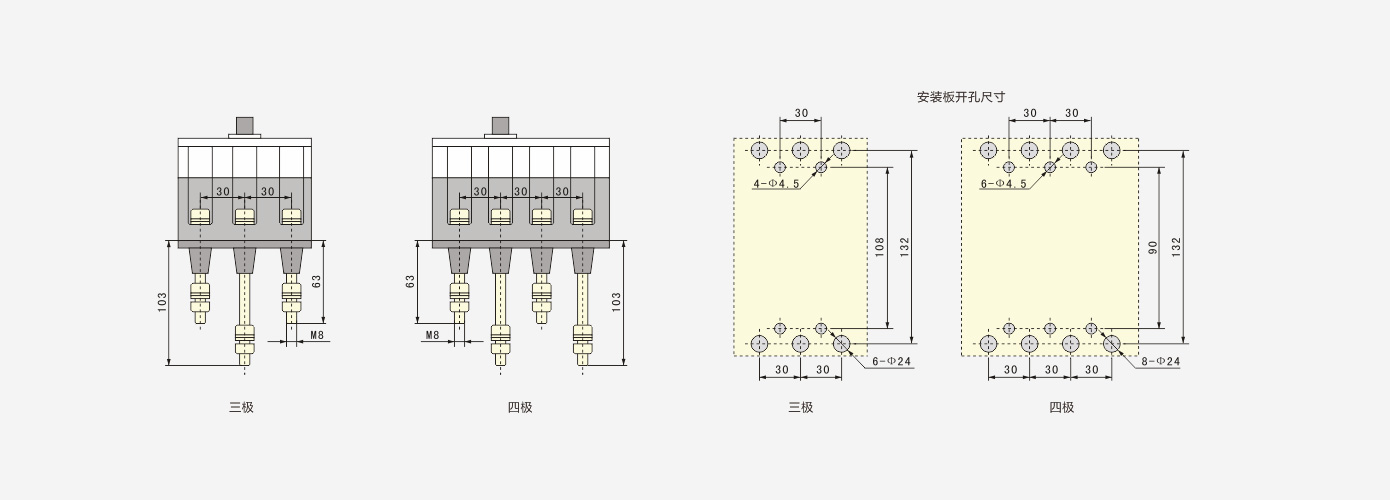

    板后接线尺寸

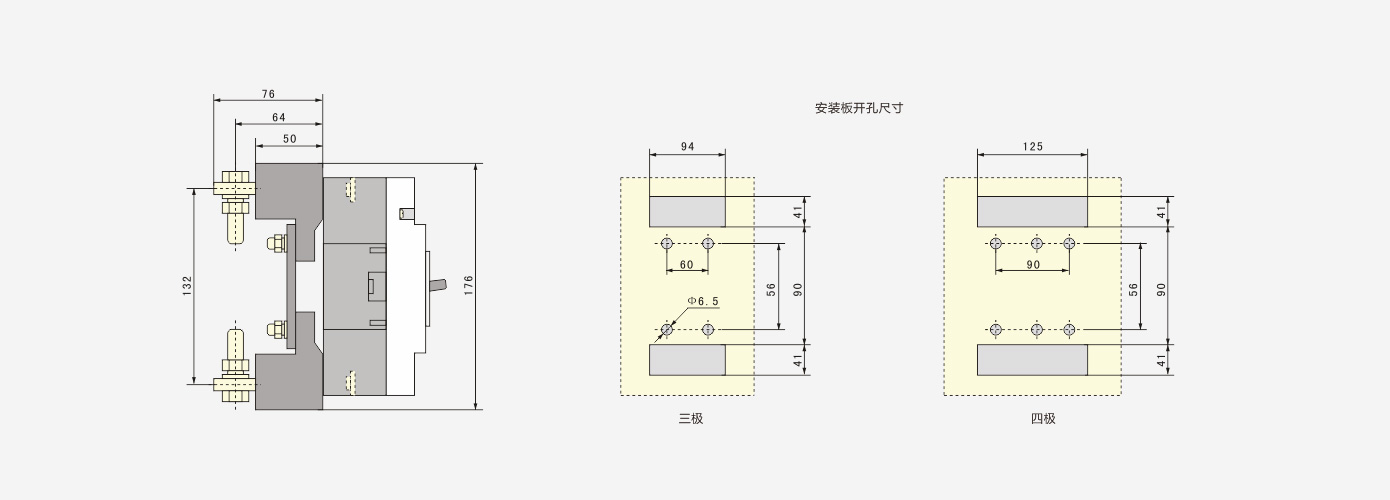

    插入式接线尺寸

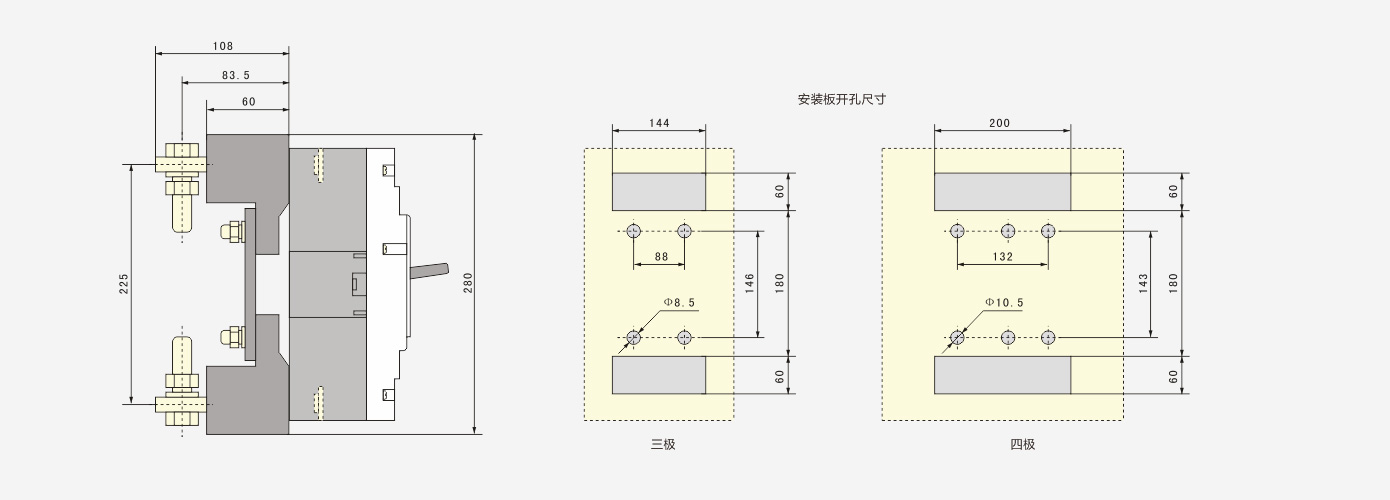

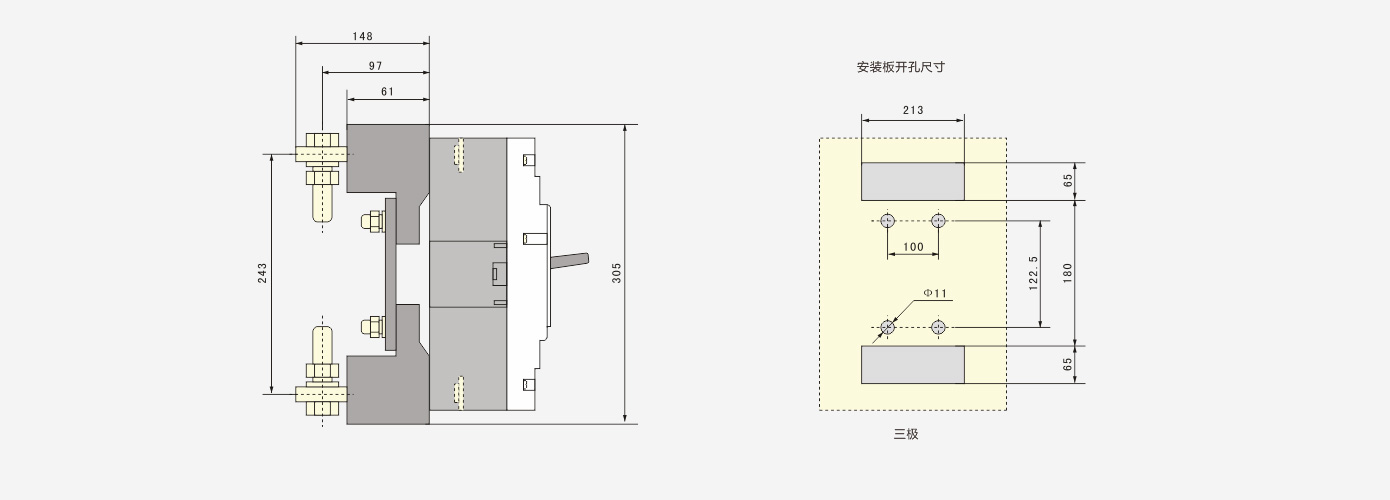

    板前接线尺寸

    型号 H H1 H2
    TXCM1-630L/3P 112 160 45
    TXCM1-630M(H)/3P 114 160 45
    TXCM1-630M/4P 112 160 45
    TXCM1-630H/4P 114 160 45
    板后接线尺寸

    插入式接线尺寸

    板前接线尺寸

    型号 H H1 H2
    TXCM1-800H/3P 114 160 43
    TXCM1-800H/4P 117 160 43

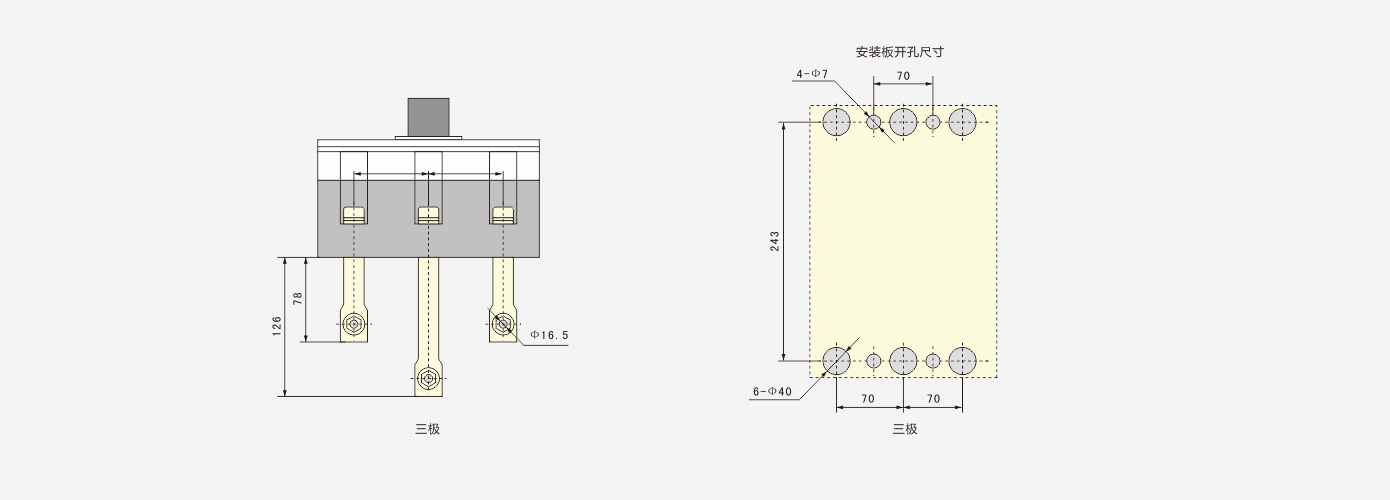

    板后接线尺寸

    插入式接线尺寸

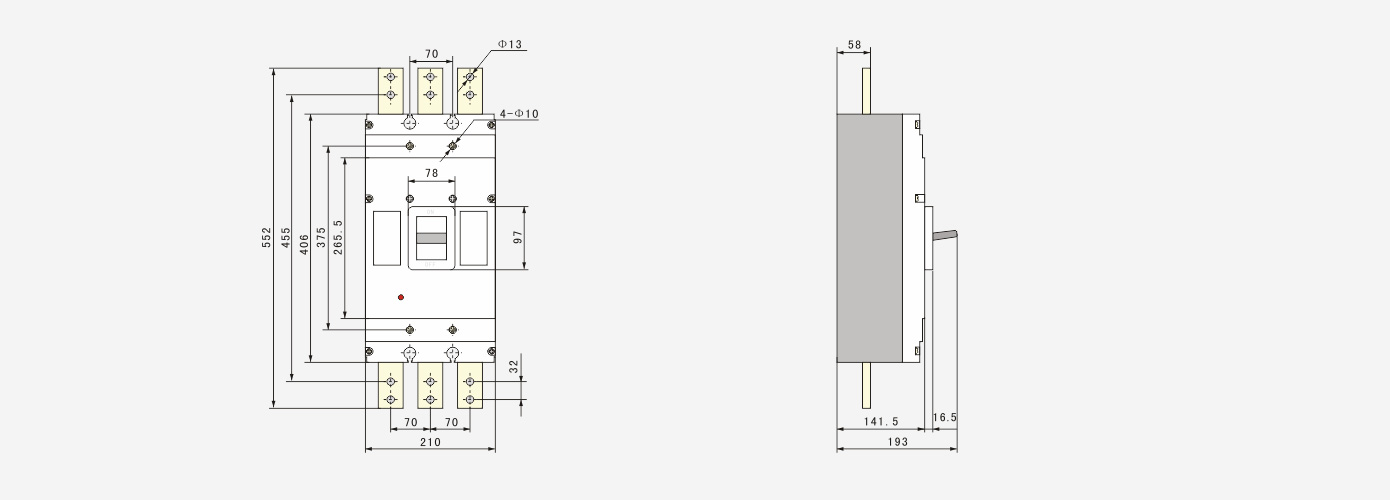

    板前接线尺寸

    断路器的附件

    1、CM1塑壳断路器的内部附件

    1.1 分励脱扣器
    分励脱扣器的额定控制电源电压:AC50Hz,230V,400;DC110V,220V,24V;在70%~110%之间时,能可
    靠分断断路器。
    当分励脱扣器额定控制电源电压为DC24V,铜导线最大长度需满足以下要求

    额定控制
    电源电压Uc(DC24V)/导线面积
    1.5mm² 2.5mm²
    100%Uc
    85%Uc
    150m
    100m
    250m
    160m

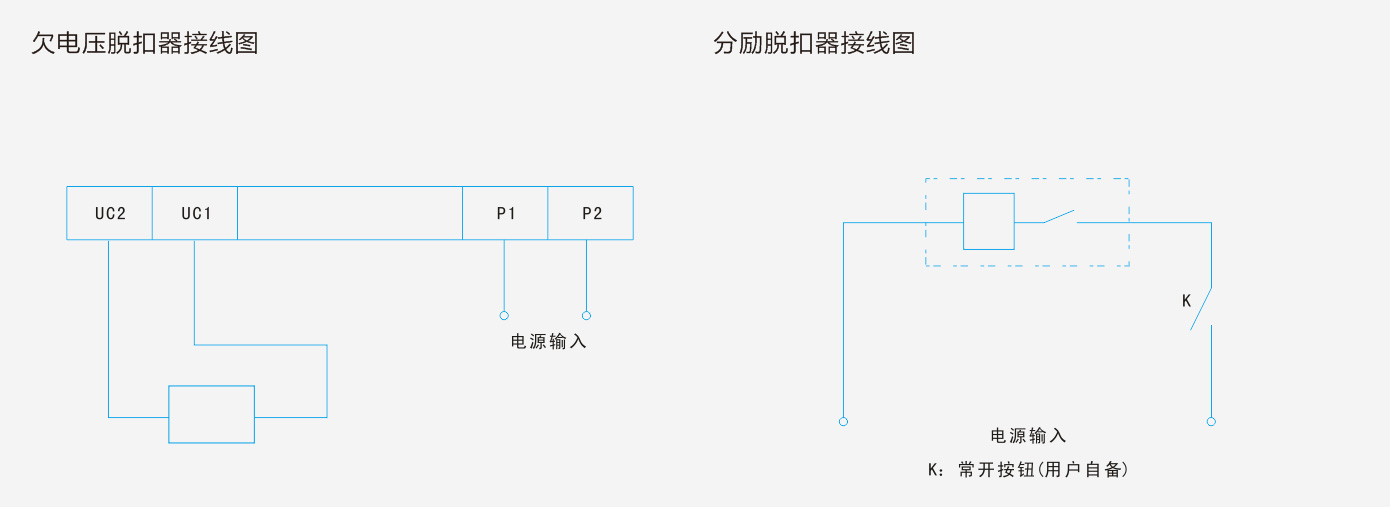

    若不满足上表要求时,推荐采用下图进行分励脱扣器控制回路设计

    1.2 欠电压脱扣器
    当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围内时,欠电压脱扣器可靠分断断路器;当电源电压 低于欠电压脱扣器额定工作电压的35%时,欠电压脱扣器能防止断路器闭合;当电源电压高于欠电压脱扣器额定工作 电压的85%时,欠电压脱扣器保证断路器可靠闭合。欠电压脱扣器的额定值为:AC50Hz,230V,400V。
    特别提醒:装有欠电压脱扣器的断路器,只有在欠电压通以额定电压的情况下,断路器才能正常分合闸。

    1.3 预付费电表专用脱扣器
    预付费电表专用脱扣器的额定工作电压Ue为AC230/50Hz,在(65%~110%)Ue范围内能正常工作,当Ctrl端切断 后,断路器会延时0.5s~2s分闸。

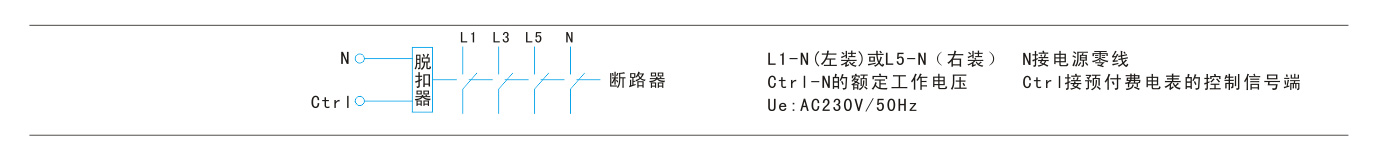

    预付费电表专用脱扣器接线图

    1.4 辅助触头和报警触头的额定值见表5。
    分类 约定发热电流(Ith) 交流400V时额定电流Ie(AC-15) 直流220V时额定电流Ie(DC-13)
    辅助触头 3 0.4 0.15
    报警触头 3 0.3 0.15

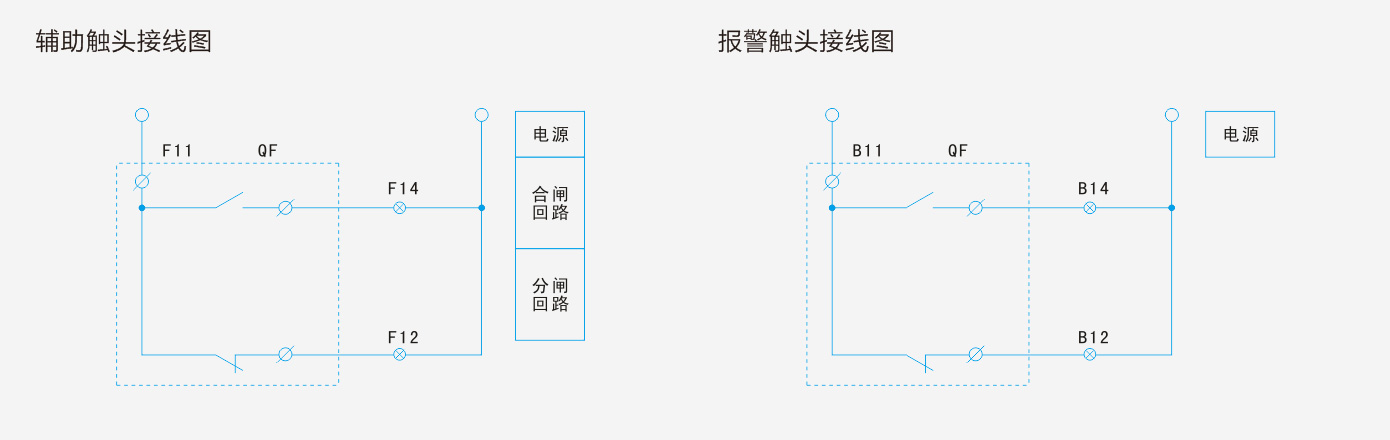

    a. 辅助触头

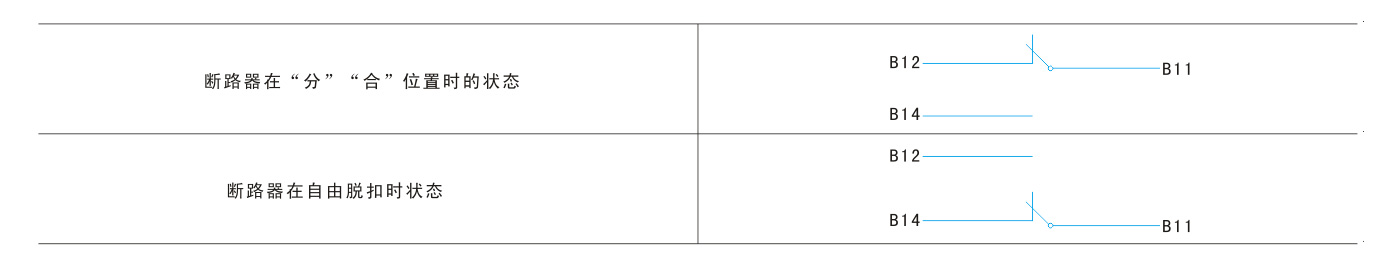

    b. 报警触头

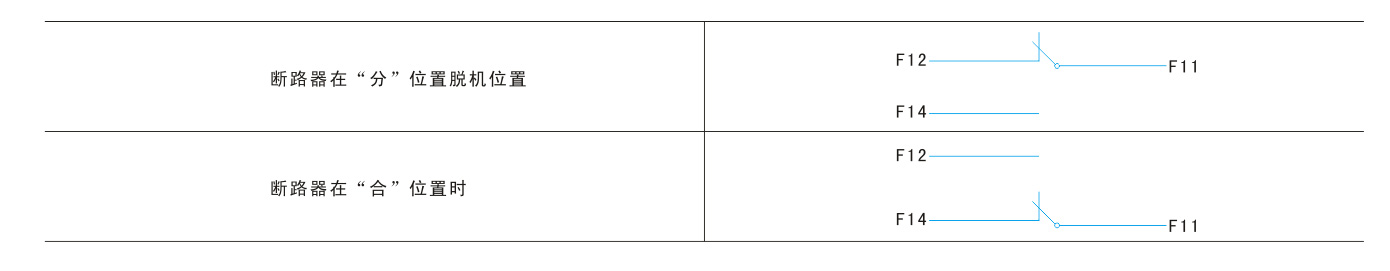

    报警触头在断路器正常合分时不动作,只有在自由脱扣或故障跳闸后报警触头的常开、常闭才进行切换。

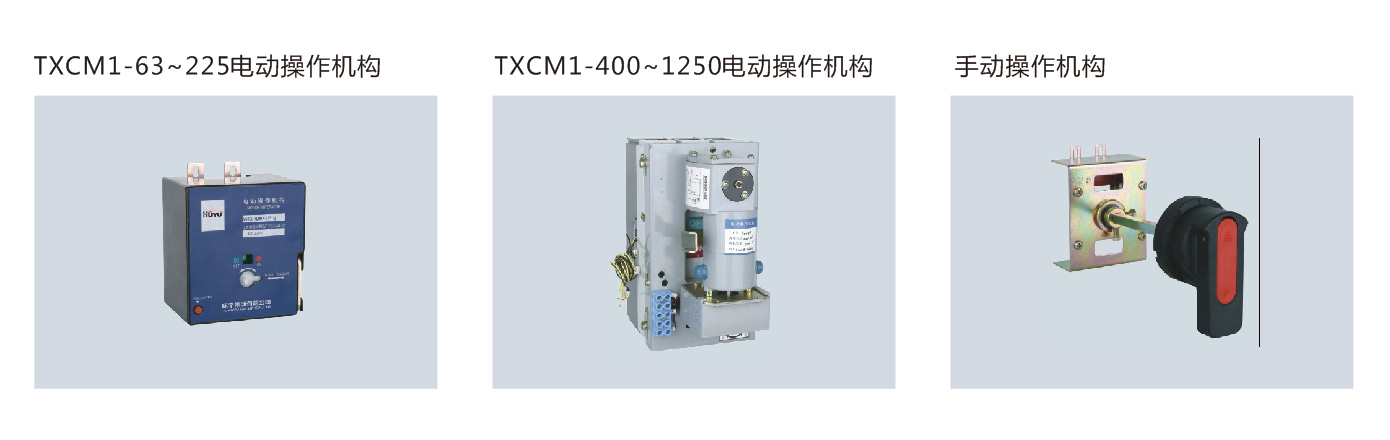

    2、断路器的外部附件

    2.1 电动机操作机构。额定值和代号见表6。
    类别/型号 TXCM1-63. 125. 250 TXCM1-400. 630. 800. 1250
    结构形式 电磁铁 电动机
    交流电压代号 AC50Hz、230V、400 AC50Hz、230V、400
    直流电压代号 DC110V、220V DC110V、220V

    注:带电动操作机构的断路器脱扣跳闸后,电操机构必须使断路器再扣,然后才能合闸。

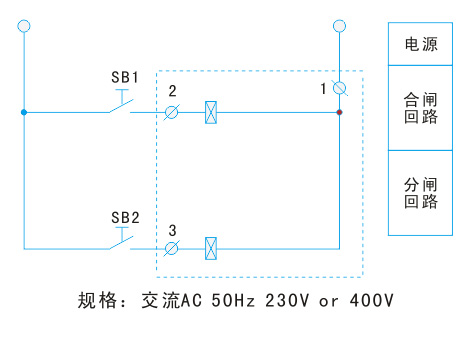

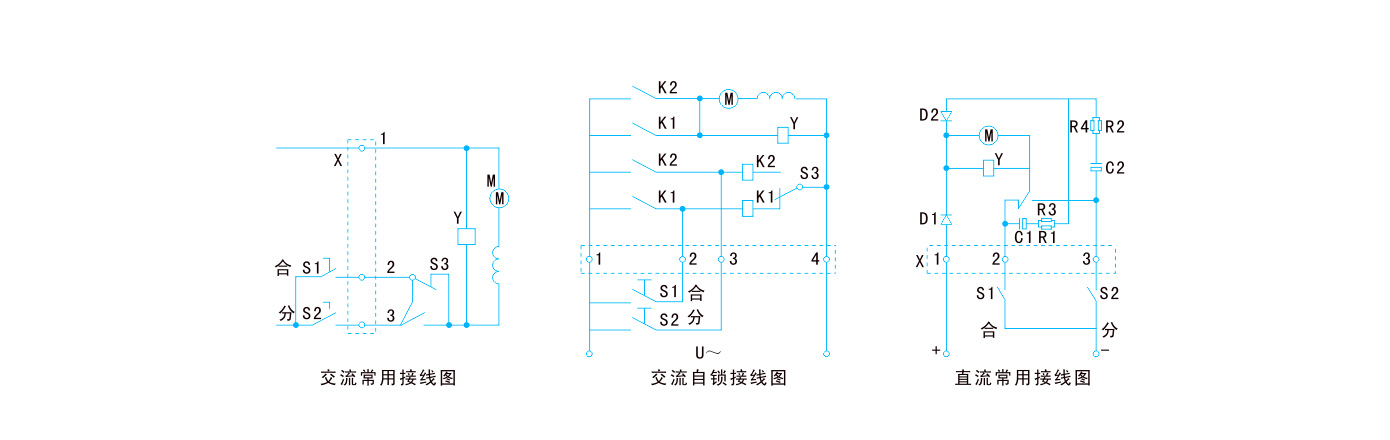

    TXCM1-63、100、225电动操作机构(AC)分、合闸原理图

    TXCM1-400、630、800、1250电动操作机构(AC)分、合闸原理图

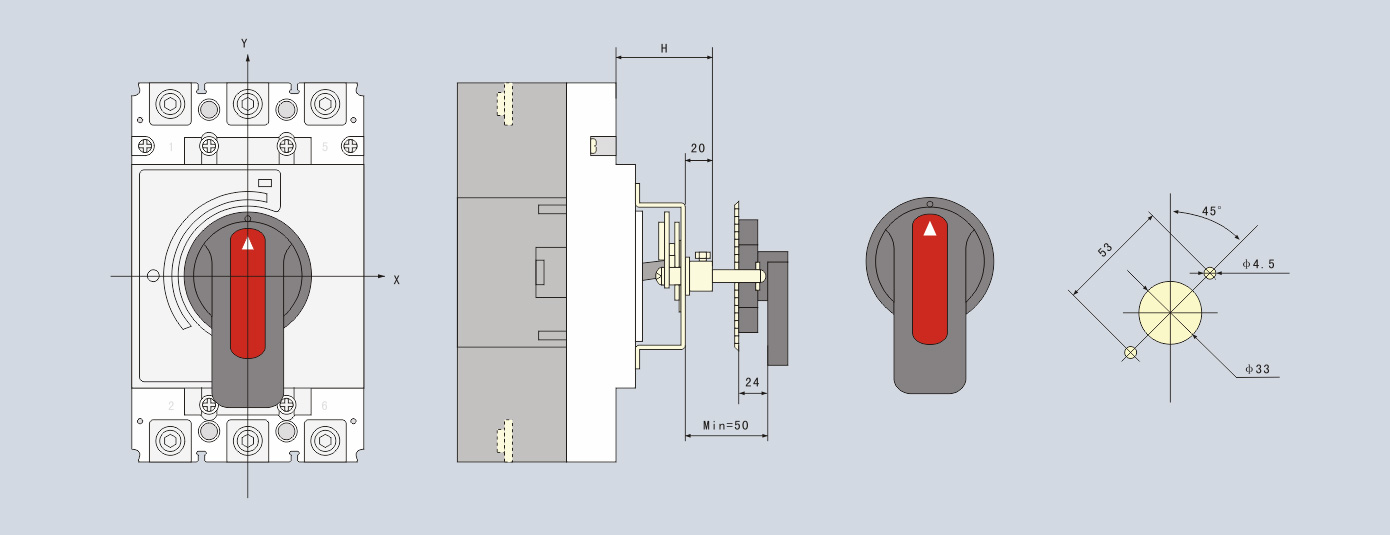

    2.2 手动操作机构安装尺寸见表10
    TXCM1-63~800手柄安装开孔示意图




    断路器安装电动/手动操作机构的总高度(mm)(见表12)

    型号高度 电动操作机构的总高度H 手动操作机构安装尺寸H
    TXCM1-63L 155 49
    TXCM1-63M/H 164 49
    TXCM1-100L 152 51
    TXCM1-100M/H 170 51
    TXCM1-225L 182 54
    TXCM1-225M/H 199 54
    TXCM1-400L/M/H 255 88
    TXCM1-630M/H 262 89
    TXCM1-800M/H 261 96
    TXCM1-1250H 290 103

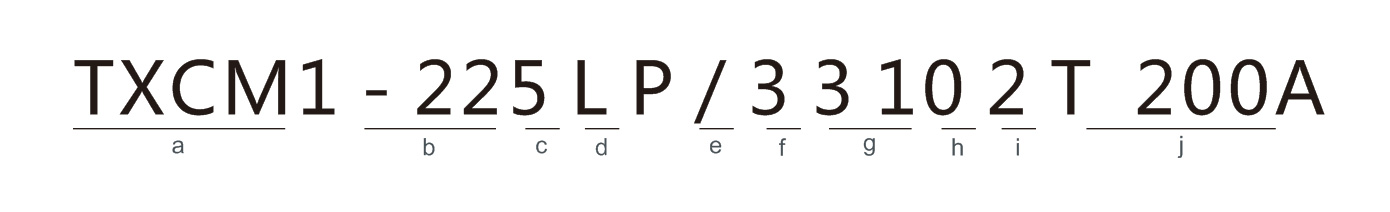

    TXCM1系列塑料外壳式断路器快速选型表


    对应字母 功能名称 功能对应型号
    a 型号特征 TXCM1型塑料外壳式断路器
    b 壳架等级额定电流代号 63A、100A、225A、400A、630A、800A、1250A
    c 分断能力特征代号 L标准分断型;M较高分断型;H高分段型
    d 操作方式代号 操作方式代号手柄操作无代号;电动操作P;转动手柄操作Z
    e 极数 2两极;3三极;4四极
    f 脱扣器名称 脱扣器名称2电磁式脱扣器;3复式脱扣器
    g 附件 00 无附件
    08 报警触头
    10 分励脱扣器
    20 辅助触头
    30 欠电压脱扣器
    40 分励脱扣器、辅助触头
    50 分励脱扣器、欠电压脱扣器
    60 二组辅助触头
    70 辅助触头、欠电压脱扣器
    18 分励脱扣器、报警触头
    28 辅助触头、报警触头
    38 欠电压脱扣器、报警触头
    48 分励脱扣器、辅助触头、报警触头
    58 分励脱扣器、欠电压脱扣器、报警触头
    68 二组辅助触头、报警触头
    78 辅助触头、欠电压脱扣器、报警触头
    10Y 预付费电表专用脱扣器
    40Y 预付费电表专用脱扣器、辅助触头
    50Y 预付费电表专用脱扣器、辅助触头、欠电压脱扣器
    18Y 预付费电表专用脱扣器、报警触头
    48Y 预付费电表专用脱扣器、辅助触头、报警触头
    58Y 预付费电表专用脱扣器、欠电压脱扣器、报警触头
    h 用途 配电用无代号2 电动机保护
    i 常规产品 无代号透明盖用"T"表示
    j 安数 10、16、20、25、32、63、80、100、125、160、180、200
    、225、250、315、350、400、500、630、700、800、1000
    、1250
  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    78*135*90/(63A/3P)

    92*150*90/(100A/3P)

    106*165*105/(225A/3P) 145*195*125
    150*256*150/(400A/3P)

    180*270*155/(630A/3P)

    100*135*100/(63A/4P)

    120*150*90/(100A/4P)

    142*165*110/(225A/4P)

    258*198*150/(400A/4P)

    270*240*255/(630A/4P)


    重量

    产品净重(kg) 整盒重量 整箱重量
    0.902/(63A/3P)

    1.202/(100A/3P)

    1.838/(225A/3P)

    5.013/(400A/3P)

    6.815/(630A/3P)

    1.511/(63A/4P)

    1.36/(100A/4P)

    6.745/(225A/4P)

    8.730/(400A/4P)

    11.930/(630A/4P)

    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    1只/(63A/3P)

    1只/(100A/3P)

    1只/(225A/3P)

    1只/(400A/3P)

    1只/(630A/3P)

    1只/(63A/4P)

    1只/(100A/4P)

    1只/(225A/4P)

    1只/(400A/4P)

    1只/(630A/4P)
