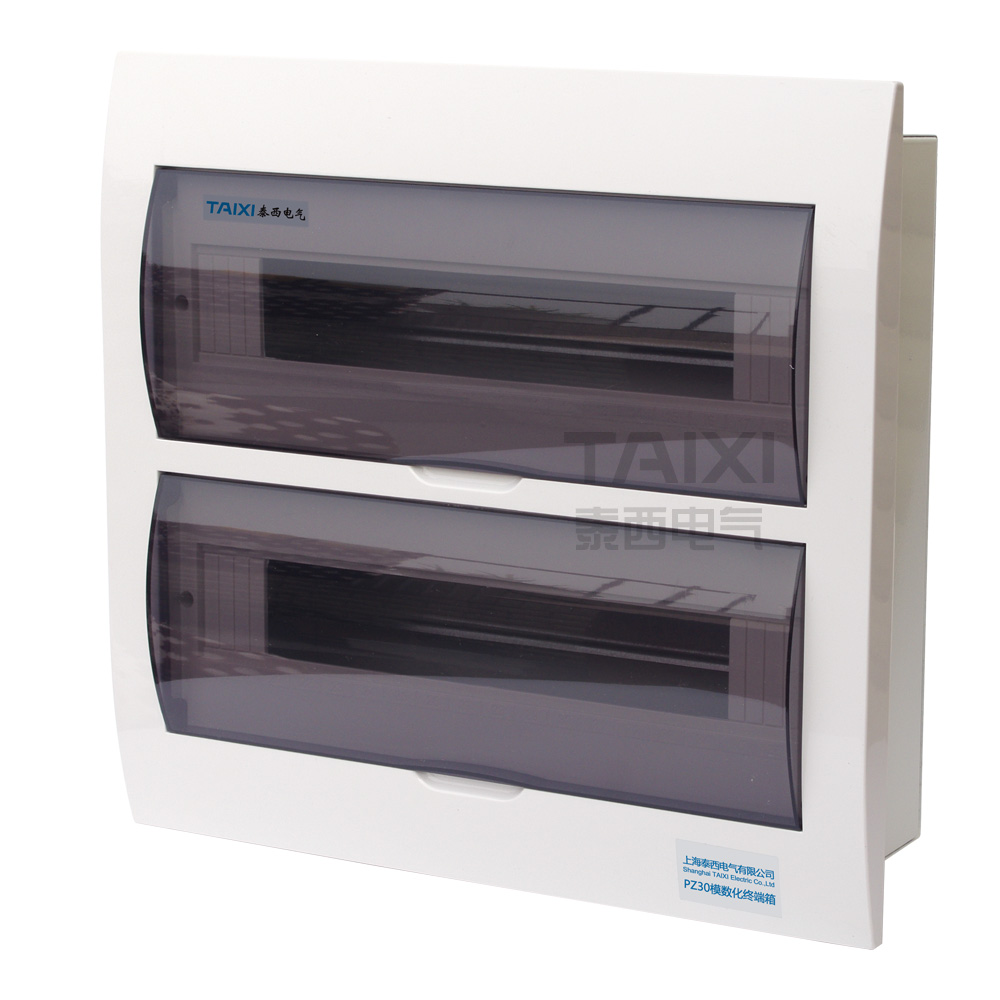

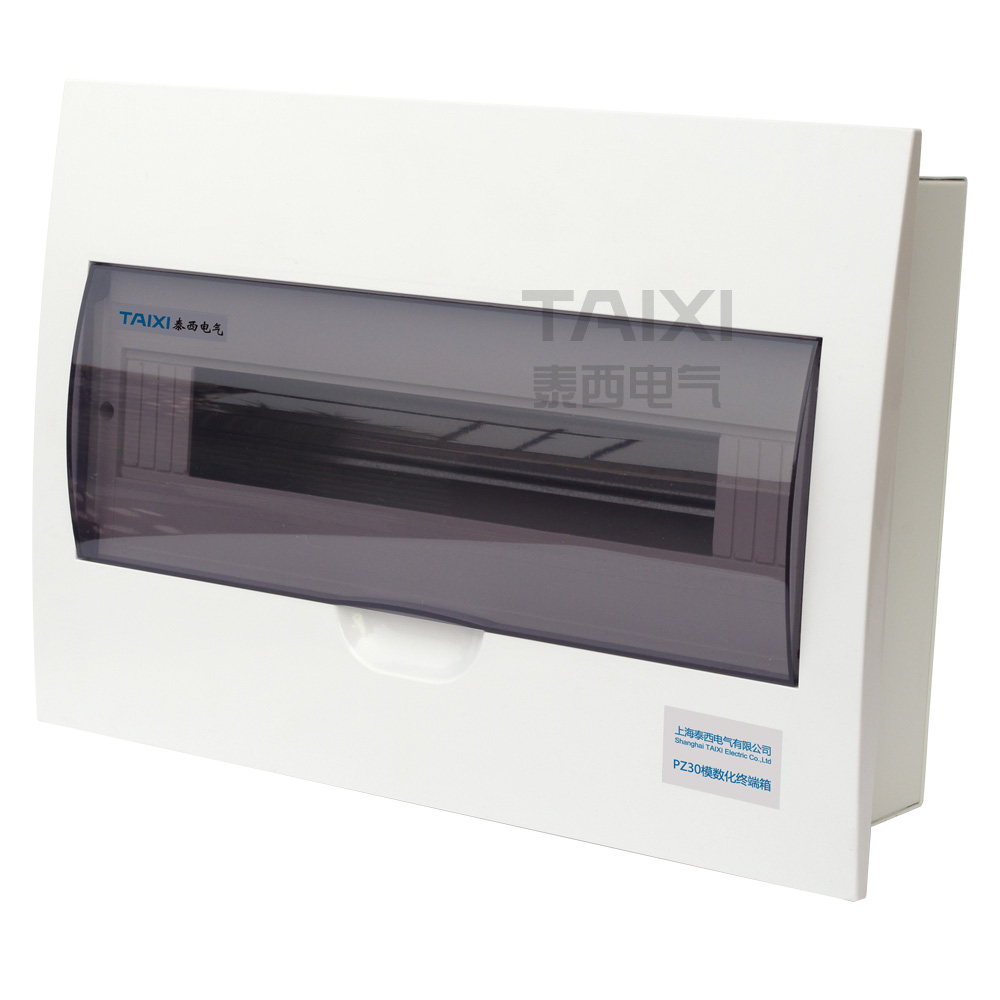

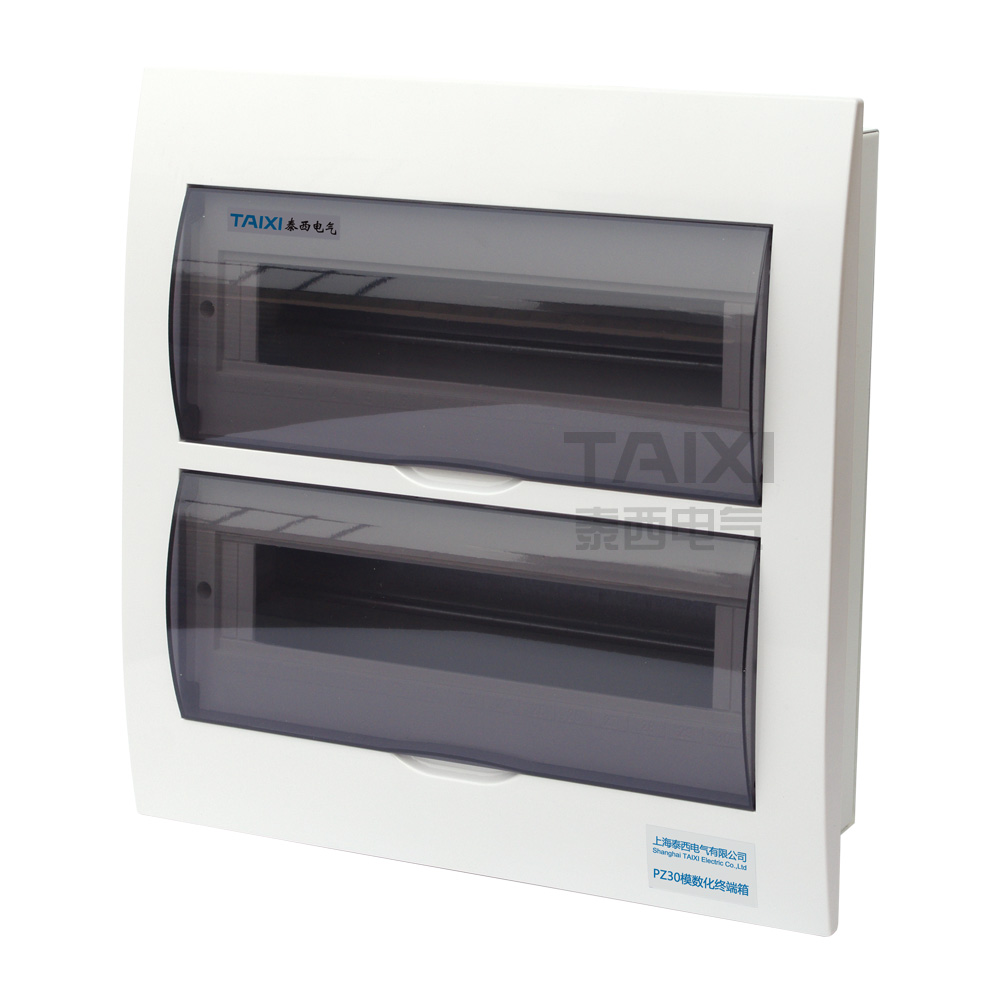

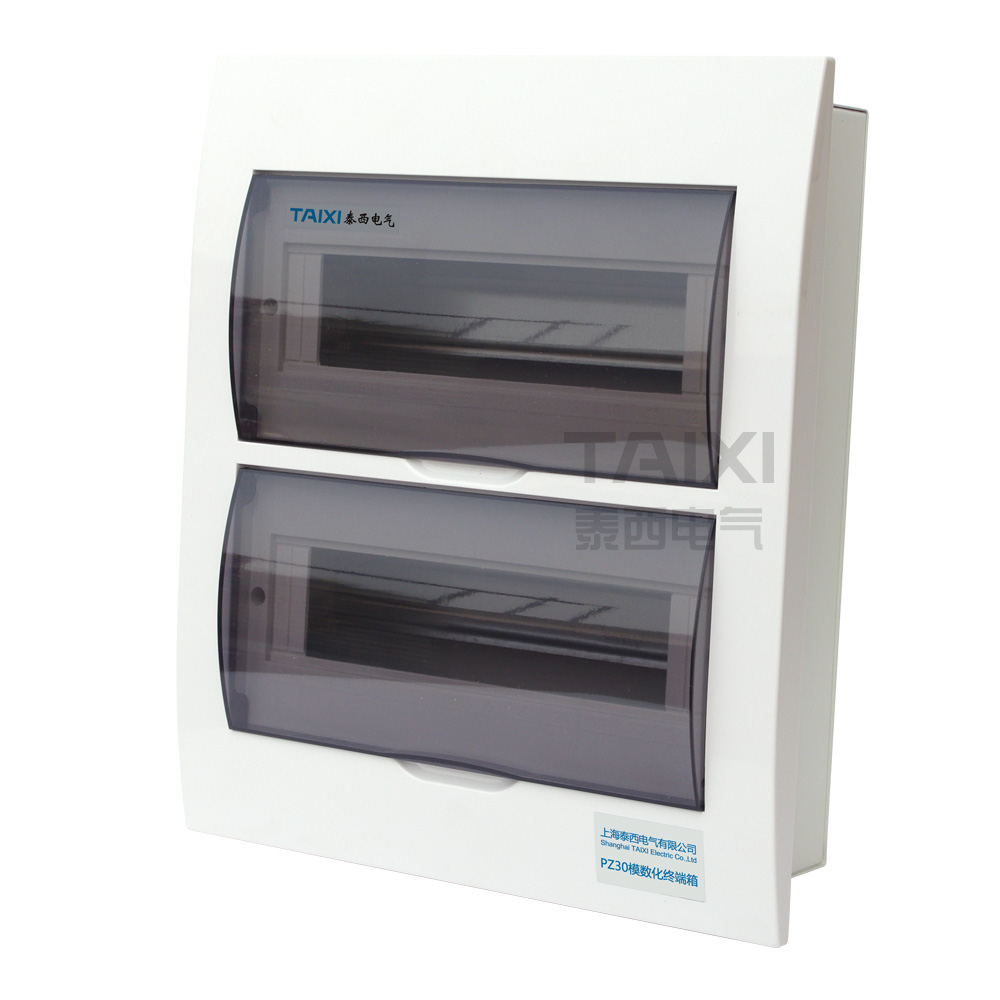

  • 一、产品概述

    泰西电气PZ30配电箱(又称为小型配电箱、也叫家用照明配电箱),它使用于交流50H/60Hz,额定电压至220V/ 380V,负载电流125A及以下的单相二线或四线的终端电路中,作为对用电设备进行控制、过载、短路、过压和漏电保 护的一种成套装置,可根据客户需求进行不同回路的选择。可广伐用于高层建筑、大厦、住宅、小区、车站、港口、 码头、机场大型商场及工矿企业中,安装方便,外形美观。
    配电箱的设计符合GB7251.3及GB17466标准。箱内配有中性端子排、接地端子排及DIN导轨,可配合ABB/泰西 /正泰/德力西等终端配电保护产品。箱体备有15种标准规格,分别为4位、6位、8位、10位、12位、15位、18位、20 位、24位、30位、36位、40位、45位、54位、60位,1P空气开关各占一位。
    PZ30配电箱为金属底箱,箱盖采用优质塑料模压制成,具有良好的刚性、韧性及阻燃性,标准的塑料面盖颜色为雅白 色,配有茶色透明塑料活面盖。两种箱体均设独立接地螺钉,确保接地连续性:DIN导轨水平垂直可调和大小连孔的设 计,为客户提供最大的安装方便,并可通过调整组件,解决底箱预留过深等为题,从而使面盖于安装墙完全吻合;面 盖采用自锁定位的结构,在揭开时有自锁定位功能,方便客户对开关的操作及维护。
    PZ30配电箱箱体的安装分为:挂墙式安装(明箱);嵌墙式安装(暗装)

    全新改良版的PZ30配电箱端子排可拆卸,解决了端子在现场容易丢失的困扰:端子排可自由选择安装在底箱的上端或 下端。满足客户上进上出或上进下出的进出线要求。
    推荐PZ30配电箱成套安装:(优势:节省运费-当地资源丰富,降低成本)

    定制方案:
    1、客户联系我们,提供PZ30图纸;
    2、我们根据图纸报价(内部产品可由客户指定品牌:正泰,德力西等品牌)
    3、签订合同,客户付定金;(前期可以做一只样品进行审核)
    4、收到定金后我们将按照签订合同要求开始制作箱子;
    5、货物收到后由客服付清余款。

    二、主要技术参数

    配电箱规格 4、6、8、10、12、15、18、20、24、30、36、40、45、54、60共15种;
    其中:8-20回路为单排配电箱;24-40回路为两排配电箱;
    45-60回路为三排配电箱
    额定电压 AC400V(+-20%)50-60HZ
    额定电流/最高持续输入电流(A) 8-20位63A;24-60位125A
    面板配置 透明门/不透明门 单排、2排和3排:门向上开启90度
    面板材料 绝缘 采用聚碳酸酯PC材料,优质阻燃型耐火材料
    颜色 白色;MAL9003
    标准 符合IEC 60439.3、GB17466-2008、GB17466.22-2008
    保护等级 IEC 60529,IP40简介接触2级保护(在固定螺钉上加装绝缘座)
    耐着火和异常热能力 明装、暗装
    箱体 箱体组成结构 采用优质冷轧钢板,表面静电喷塑
    箱体材料 抗压强度高,暗装简便,调节范围大,可镶嵌于较薄墙体
    结构独特 中置长方形开孔,四边都有大小不等的敲锣孔可简化安装
    整个箱底可反转使用
    安全型零、地线端子
    可旋转、升降式全方位调节支架,完美解决因底箱预装时
    产生的水平方向倾斜和过深安装带来的麻烦
    采用TH35标准导轨安装
    一体化的托架,可预先在箱体外安装开关,成套接线后整体置入
    大截面零地线接线端子
    大截面A、B、C相线接线端子
    箱内配件 不干胶标签:用于前面板的控制回路标注:箱体中已安装零线和地线端子排,并
    附有零排地排标志及警示标志:用户可根据需要采用导线或绝缘母线排的方式进
    行链接(另选)随箱带有4个9模数的回路盖片,为增减回路位数时使用。
    型号与规格 回路
    (18mm)
    面板
    材质
    暗装 明装
    B长(mm) A宽(mm) C深(mm) B长(mm) A宽(mm) C深(mm)
    PZ30配电箱 4# ABS 185 107 85 215 130 85
    6# 185 143 85 215 168 85
    8# 185 179 85 215 215 85
    10# 185 215 85 215 240 85
    12# 185 250 85 215 273 85
    15# 185 305 85 215 325 85
    18# 215 360 85 245 390 85
    20# 215 395 85 245 425 85
    24# 310 250 85 295 340 85
    30# 310 305 85 340 350 85
    36# 330 360 85 367 402 85
    40# 470 400 85 490 425 85
    45# 635 305 85 660 325 85
    54# 725 360 85 745 385 85
    60# 725 395 85 745 420 85
    备注:小型配电箱内箱(底座)的铁皮常规厚度为1mm,追求性价比客户可选择0.8mm/0.6mm厚底箱,高要求客户
    可选择1.2~2mm厚底箱

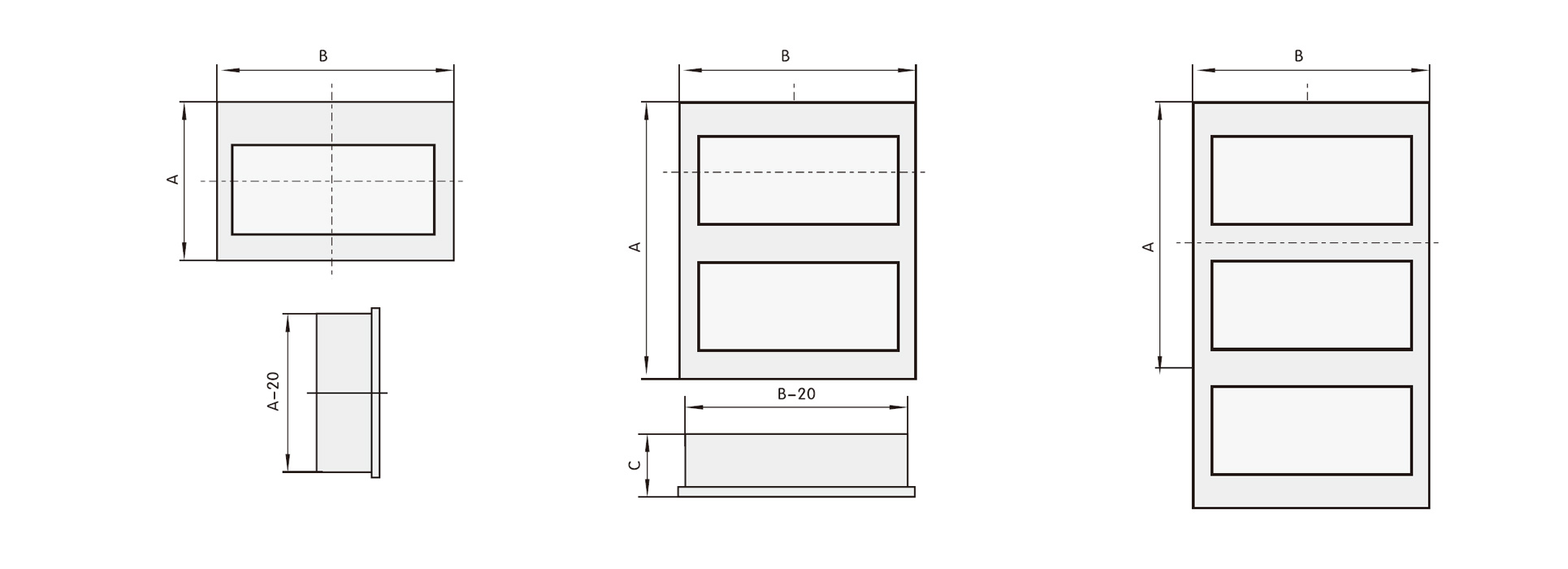

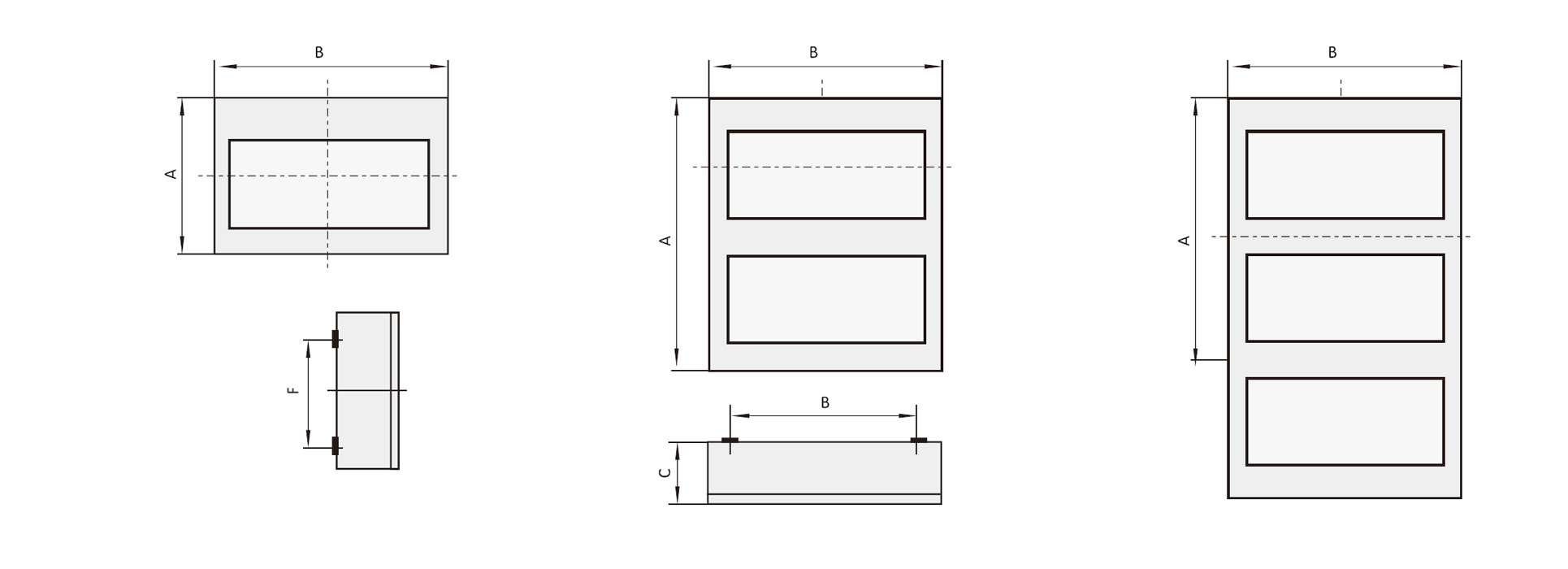

    三、外形尺寸图
