  • 一、适用范围

    三相四线自动复位式过欠压保护器是我公司根据目前市电状况研制的新一代家电保护装置。控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计,当供电线路出现过电压、欠电压时,保护器能在持续高压冲击下迅速、安全地切断电路,避免异常电压送入终端电器造成事故的发生,当电压恢复正常值,保护器将在规定时间内自动接通电路,确保终端电器在无人值守情况下正常运行。
    三相交流电压380V,频率50Hz,额定工作电流100A 及以下的用户或负载。主要用于住宅分户箱进线或需要保护三相用电设备的配电线路的保护。该产品具有使用简单方便,性能稳定可靠的特点。产品结构紧凑、外观美观、可与小型断路器并轨安装。
    本系列保护器符合GB14048.5有关要求。

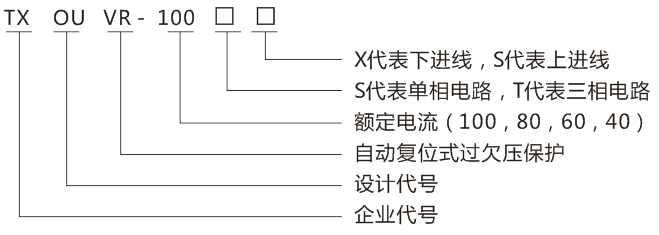

    二、型号及其含义

    三、产品特点

    防止误动作:线路出现突然瞬态或暂态过电压时,保护器不产生误动作;线路由于接点不实等故障出现电压不稳或突然 断电又突然来电时,保护器不接通线路;
    动作可靠:保护呈反时限动作特性,动作时间≤1s;
    电压保护范围宽:0~450V;线路故障电压为最高时,保护器自身不会被损坏;
    更安全,耐受冲击电压:4kV(符合Ⅲ类电器的安全标准);
    状态指示:保护器有发光二极管指示工作状态,绿色为正常电压指示,红色过电压指示或欠电压指示; 外形模数化设计,导轨式安装。

    四、主要技术参数

    工作电压 AC380V、频率50Hz
    额定电流 32A,40A,60A,80A,100A
    过压动作切断值 AC460V±15
    欠压动作切断值 欠压动作切断值AC300V±15
    动作延时时间 动作延时时间≤60秒
    电气机械寿命 ≥10万次
    工作状态 工作状态绿色——正常电压指示,红色——过欠电压指示
    极数 极数3P、3P+N
    外形尺寸 外形尺寸73x80x65 mm(长x宽x高) / 108x80x65mm(长x宽x高)
    安装 安装在TH35-7.5标准安装导轨上,一般为垂直安装
    额定电流值A 32 40 60 80 100
    导线截面积 6 10 16 35 35

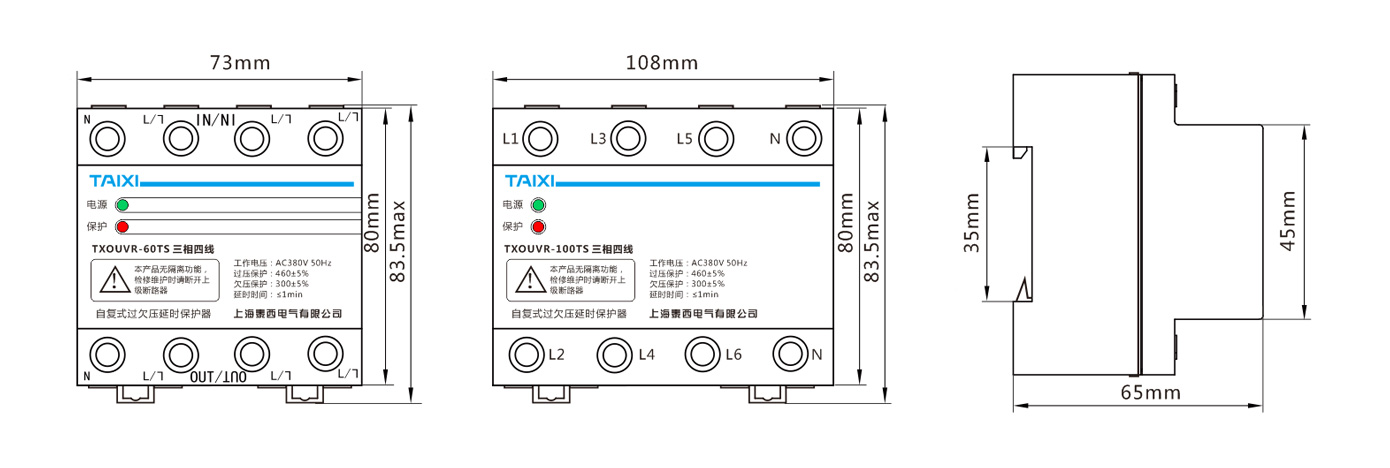

    五、外形及安装尺寸

    六、接线图

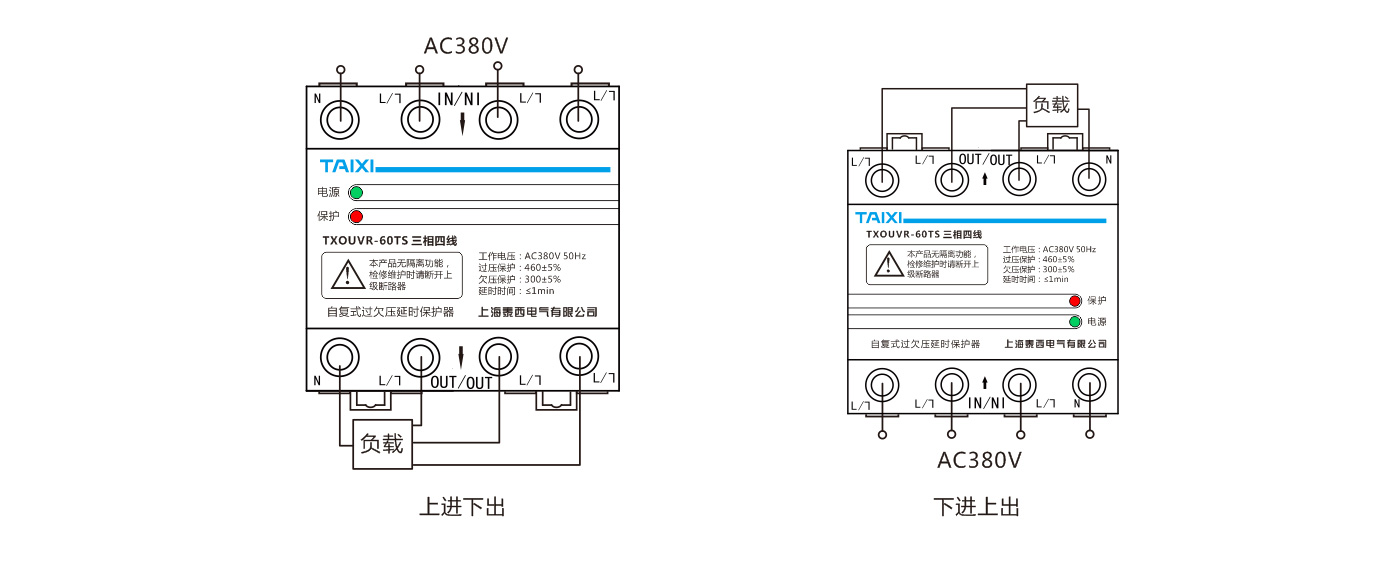

    TX45GQ三相自复式过欠压保护器应用电路举例(下进为例子)

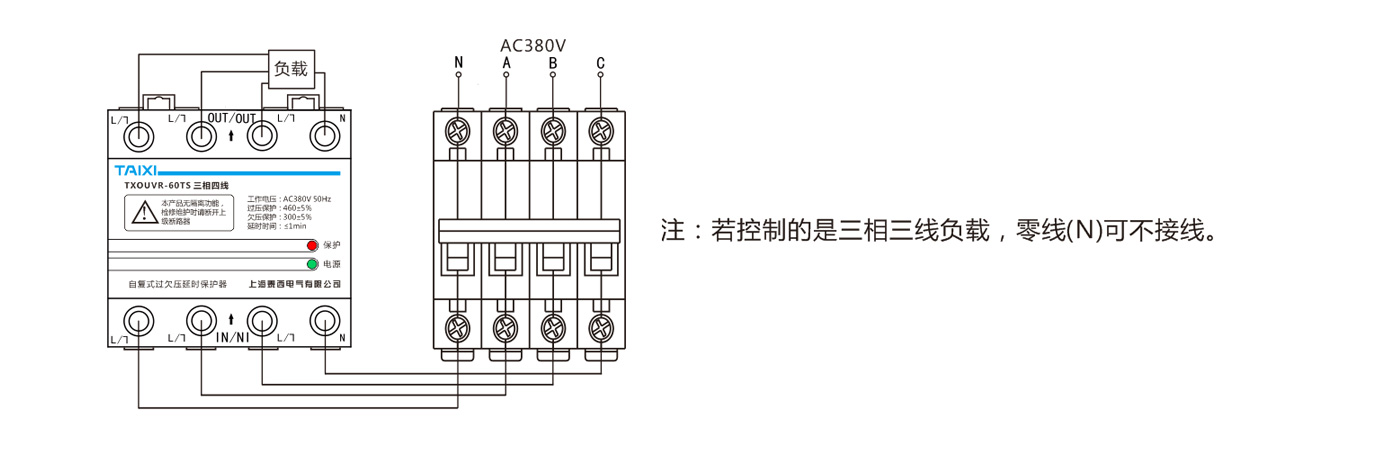

    本保护器控制的是三相四线负载,功耗不超过控制器的额定容量时,可采用直接控制方式,接线方法如下图所示。

    七、使用说明

    1、按产品标识输入端(IN),,输出端(OUT)正确接线(负载功率应小于产品的额定功率)。
    2、面板上的两个发光管指示状态:产品接通电源后,电源指示绿色灯亮,保护指示红灯亮,OUT无输出电源,延时保 护1分钟后,保护指示红色灯熄灭,OUT正常输出电源。
    3、当电压过高或电压过低或缺相时,产品进入保护状态,红色灯亮,自动切断负载源;电压恢复正常时,延时1分 钟,保护指示红色灯熄灭,产品自动接通负载电源,恢复正常输出状态。

    注意事项

    产品输入端第一次接上电源时,需延时1分钟给负载供电。
    产品接线:N为零线,L(三相)为火线,请勿接错。
    产品接通电源后,请勿接触带电部位,以免发生触电。
    为防强电流下触点发热烧毁,接线时务必拧紧接线柱的螺钉,否则会因接触电阻过大造成接线端处发热而损坏产品或引 起其它事故。

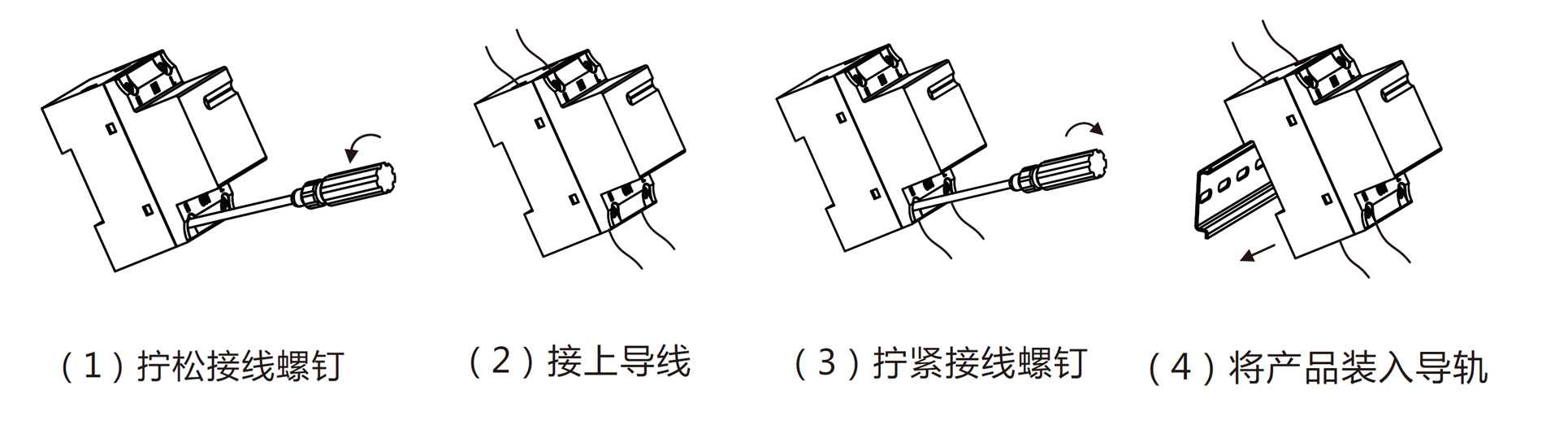

    安装方法

    注意:在安装或拆卸前必须将主电路电源切断
