  • 一、适用范围

    TXDB1L-63DZ30LE改进而成,内部线路板采用集成线路构成,性能更加优越可靠! TXDB1L-63(DPN Vigi)(相线+中性线+漏电+过压)保护断路器(防漏电保护开关单相漏电开关)适用于交流50Hz/60Hz,额定电压在230V,额定电流 至63A的单相住宅线路中,作为漏电保护之用,也可以对民用电气线路的过载和短路进行保护,也可以在正常情况下不 频繁地通断电器装置和照明线路,尤其适用于工业和商业照明配电系统。该漏电断路器具有体积小,分断能力高;零、火线 同时切断,并在火线接反的情况下,仍能对漏电进行保护。
    电子式漏电过压保护断路内的滤波装置,能防止瞬时电压(照明,其他设备的线路干扰)和瞬时电流(如容性大的负载线路)引起的误动作脱扣。

    断路器符合GB16917.1等标准。

    二、型号及其含义

    三、正常工作和安装条件

    ■ 周围空气温度-5℃~+40℃,且日平均温度不超过+35℃。
    ■ 海拔高度不超过2000m。
    ■ 空气相对湿度在最高温度+40℃时不超过50%,在较低温度下可以允许有较高的湿度,例如+20℃时达90%。但对由于温度变化可能偶尔产生的凝露,应采取适当的措施。
    ■ 污染等级为2级。
    ■ 电磁环境为环境B。
    ■ 安装场所的外磁场任何方向均不应超过地磁场的5倍。
    ■ 采用标准安装轨(TH35-7.5型)安装,安装于配电箱、配电柜或盒中。
    ■ 安装时一般采用垂直安装,安装平面与垂直面的倾斜度不超过±5°,手柄向上为接通电源位置。
    ■ 安装场所应无显著冲击、振动,无危险(爆炸)的介质和雨雪侵袭。
    ■ 安装类别为:Ⅱ,Ⅲ级。

    四、主要技术参数

    ■ 额定电流:6,10,16,20,25,32,40,50,63A
    ■ 额定工作电压:230/400V AC
    ■ 额定绝缘电压:500V
    ■ 额定剩余动作电流:30mA
    ■ 分断能力:4.5kA
    ■ 脱扣指示:TXDB1L上有剩余电流动作脱扣指示窗口,漏电故障脱扣时,窗口由无色变为红色
    ■ 机械寿命:8000次
    ■ 电气寿命:2000次
    ■ 接线:6~63A,可接25mm²及以下导线
    ■ 符合标准:IEC61009-1/GB16917.1
    ■ 符合认证:CCC, Cb认证
    ■ 脱扣特性:C型曲线,保护常规负载和配电线缆,瞬时脱扣范围(5~10) In

    电流等级(A) 螺钉 额定扭矩(N.m) 极限扭矩(N.m) 标准扭矩(N.m)
    6~40 M5 2.5 45 2.0

    主要技术参数

    型号 极数 额定电流(A) 额定短路分断能力 脱扣器类型
    电压(V) 短路分断能力(A) cosφ
    TXDB1L-63 1P+N 6、10、16、20、25、
    32、40、50、63
    230 4500 0.65~0.7 C

    额定剩余动作电流:30mA;
    额定剩余不动作电流:15mA;
    额定剩余接通和分断能力:2000A;
    漏电动作时间:≤0.1s;
    耐受冲击电压:Uimp=4kV;
    延时动作特性:(见表2)

    脱扣类型 额定电流(A) 试验电流(A) 起始状态 约定时间 约定时间预期结果
    C ≤63 1.13In 冷态 t≤1h 不脱扣
    ≤63 1.45In 热态 t<1h 脱扣
    ≤32 2.55In 冷态 1s <60s<>脱扣
    >32 1s <120s<>

    瞬时动作特性

    脱扣器类型 试验电流(A) 起始状态 约定时间 预期结果
    C 5In 冷态 t≤0.1s 不脱扣
    C 10In 冷态 t<0.1s 脱扣

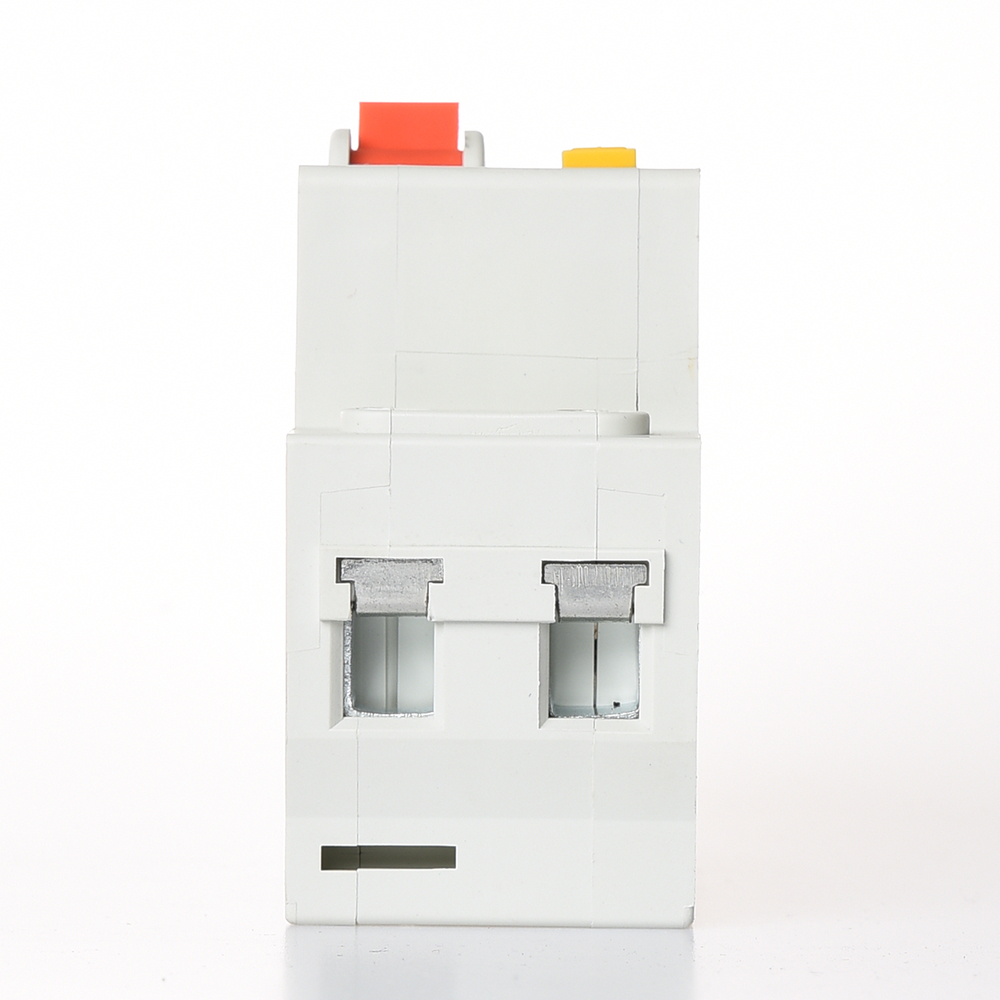

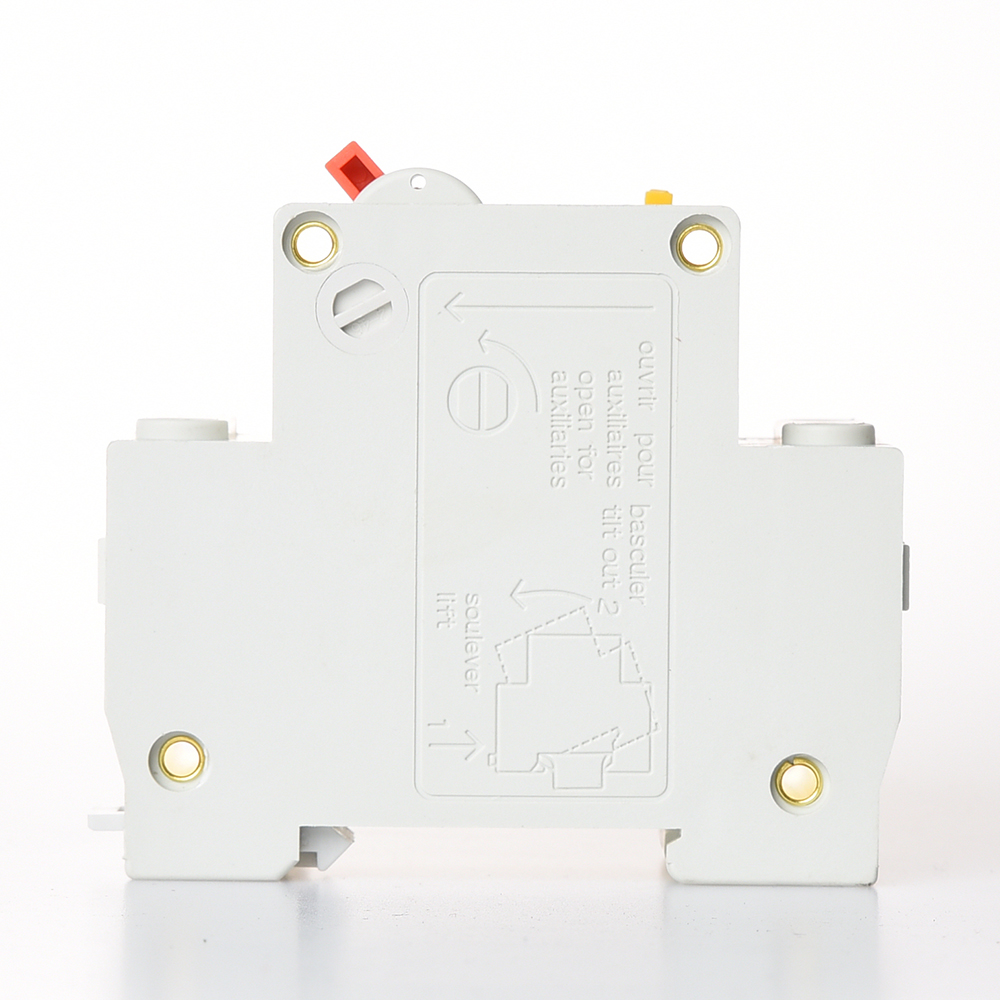

    五、机构和工作原理

    TXDB1L-63漏电断路器系电流动作型电子式漏电断路器。是专为单相电路而设计的一款一体化的小型漏电保护断路器,具有大 容量、小体积的特点,为用户安装节约了资源和空间。
    断路器主要由触头、外壳、操作机构、电磁系统、脱扣机构、灭弧装置、零序互感器、电子判别控制电路、脱扣指示 等部分组成,具有过载、短路和漏电保护功能。
    漏电断路器的工作原理
    过载保护:当线路发生过载时,双金属片推动锁扣,使断路器脱扣而起到动作保护;
    短路保护:当线路发生短路故障时,电磁线圈产生强大的磁场,铁芯快速地推动锁扣,使断路器脱扣(在0.1s内切断电 源)而起到动作保护;
    漏电保护:当被保护电路发生漏电故障时,零序电流互感器的电流矢量和不等于零,互感器二次输出端产生电压,使 可控硅导通,电磁脱扣系统动作,使脱扣连杆推动断路器脱扣,并在0.1s内切断电源,从而起到漏电保护作用。

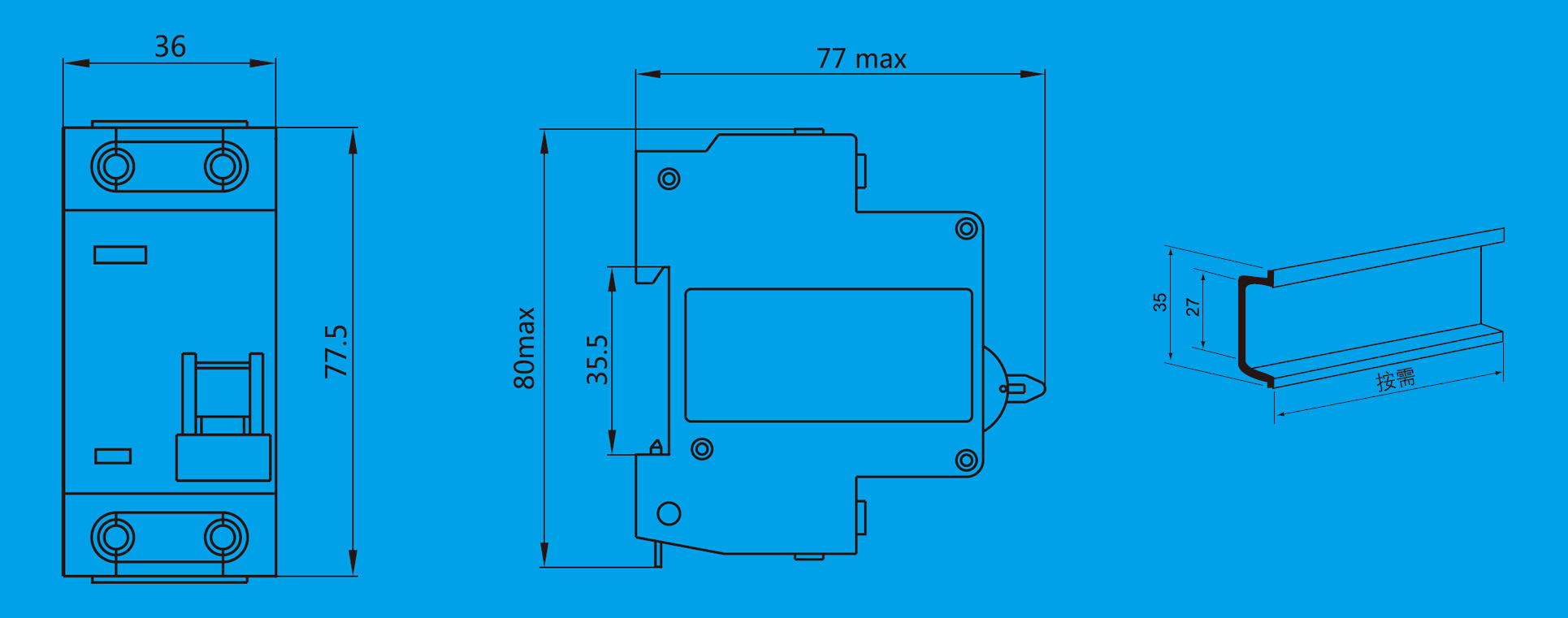

    六、外形及安装尺寸

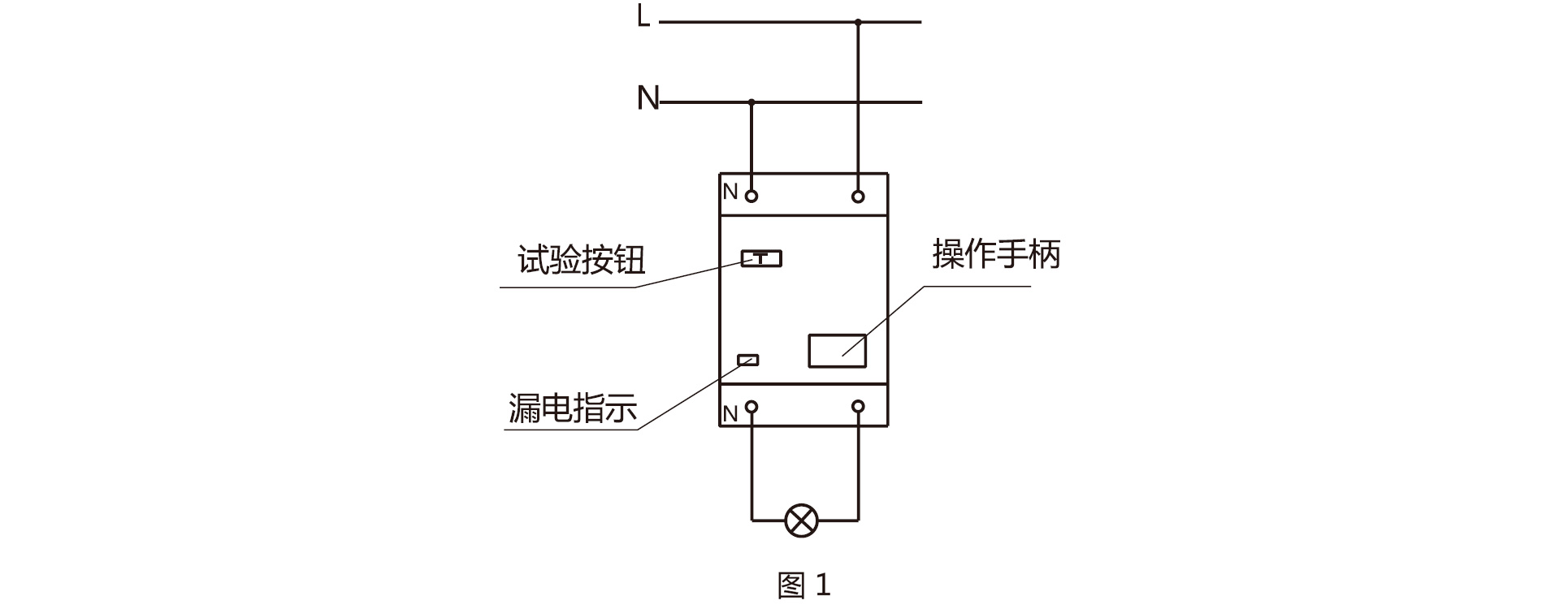

    七、接线示意图

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    72*36*72/1P+N 225*85*80 440*220*330

    重量

    产品净重 整盒重量 整箱重量
    0.163kg/1P+N 1kg 15.5kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    6只/1P+N 90只/1P+N
