  • 一、适用范围

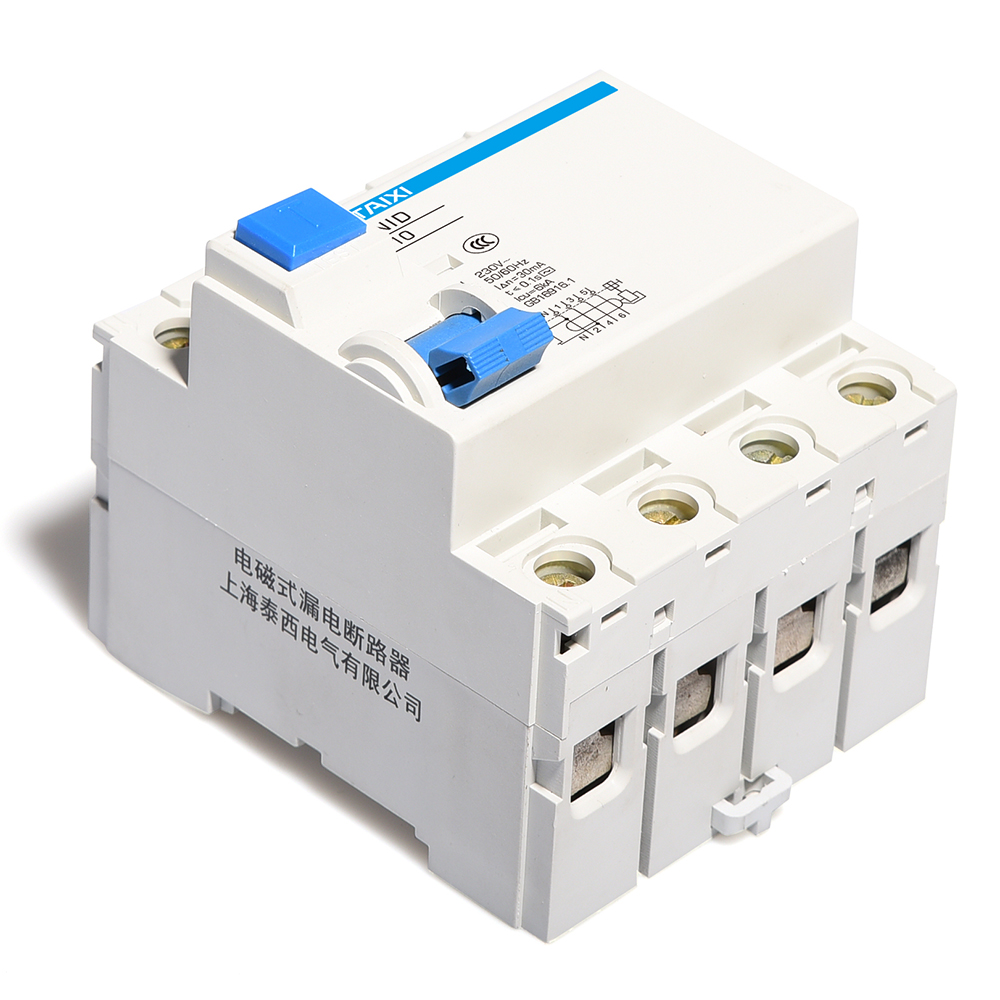

    TNID-63剩余电流动作断路器(电磁式漏电断路器剩余电流动作保护器电磁式漏电断路器RCCB)(不带过电流保护)适用于交流50Hz额定电压两极230V,四极400V,额定电流至63A 线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人 身及用电设备的安全,亦可作为线路的不频繁转换起动之用。
    产品适用于工业、商业、高层和民用住宅等各种场所。
    断路器符合标准:GB 16916.1,IEC 61008-1,获得CCC, CE等认证。
    剩余电流动作断路器按GB16916.1《家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分:一 般规则》设计、制造和检验。

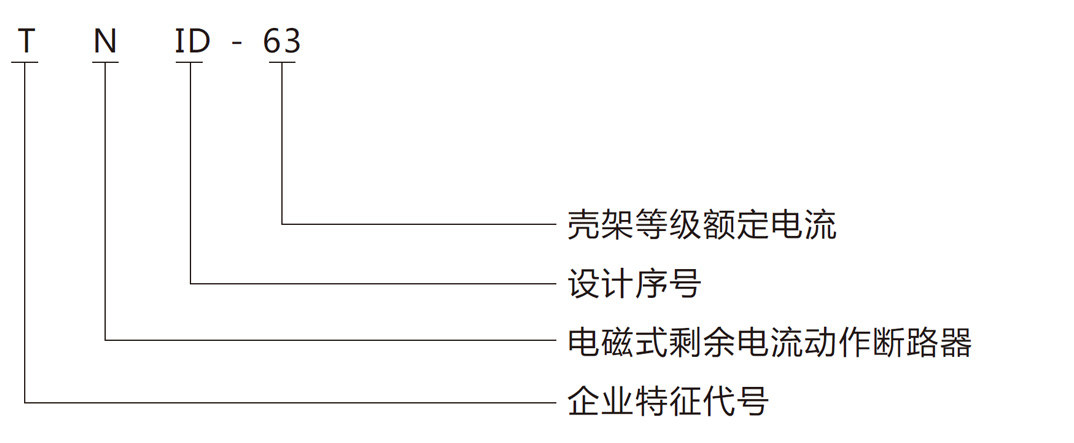

    二、型号及其含义

    三、正常工作和安装条件

    安装地点的海拔不超过2000m。
    周围空气温度:周围空气温度上限不超过+40℃;周围空气温度24h的平均值不超过+35℃。周围空气温度下限不低于- 5℃。
    大气条件:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃ 时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
    污染等级:2 安装条件:安装在无冲击振动及无雨雪侵袭的地方:上接线端子接电源侧,下接线端子接负载侧;与垂直面的倾斜度不 超过2°。采用TH35-7.5型钢安装轨安装。
    安装类别:Ⅱ,Ⅲ级。
    断路器安装场所附近的外部磁场,在任何方向不超过地磁场的5倍。

    四、主要参数及技术性能

    额定电压(V) 230V~(1P+N),400V~(3P+N)
    额定电流(A) 25、40、63
    额定剩余动作电流(A) 0.03,0.1,0.3
    极数 1P+N、3P+N
    按有直流分量时的工作状况分 AC型
    额定限制短路电流Inc(A) 6000
    额定限制剩余短路电流I△c(A) 6000
    额定接通和分断能力Im(A) 500(In=25,40A);630(In=63A)
    额定剩余接通和分断能力I△m(A) 500(In=25,40A);630(In=63A)
    额定剩余不动作电流500(In=25,40A);630(In=63A); 0.5I△n
    剩余电流动作分断的时间 见表2
    机械电气寿命(次) 见表3
    拧紧力矩(N.m) 2.5~4.0
    外形尺寸及安装尺寸 见图2、图3
    污染等级 2级
    防护等级 Ip20
    安装类别 Ⅱ类

    TNID-63剩余电流动作的分断时间

    In(A) I△n(A)
    I△n 2I△n 5I△n 5A,10A,20A,50A,
    100A,200A,500A
    25、40、63 0.03、0.1、0.3 0.1 0.08 0.04 0.04

    TNID-63剩余电流动作断路器应能承受规定的循环次数。

    In(A) 操作循环次数 操作频率(次/小时)
    有载操作次数 有载操作次数无载操作次数
    25 2000 2000 240
    40、63 2000 1000 120

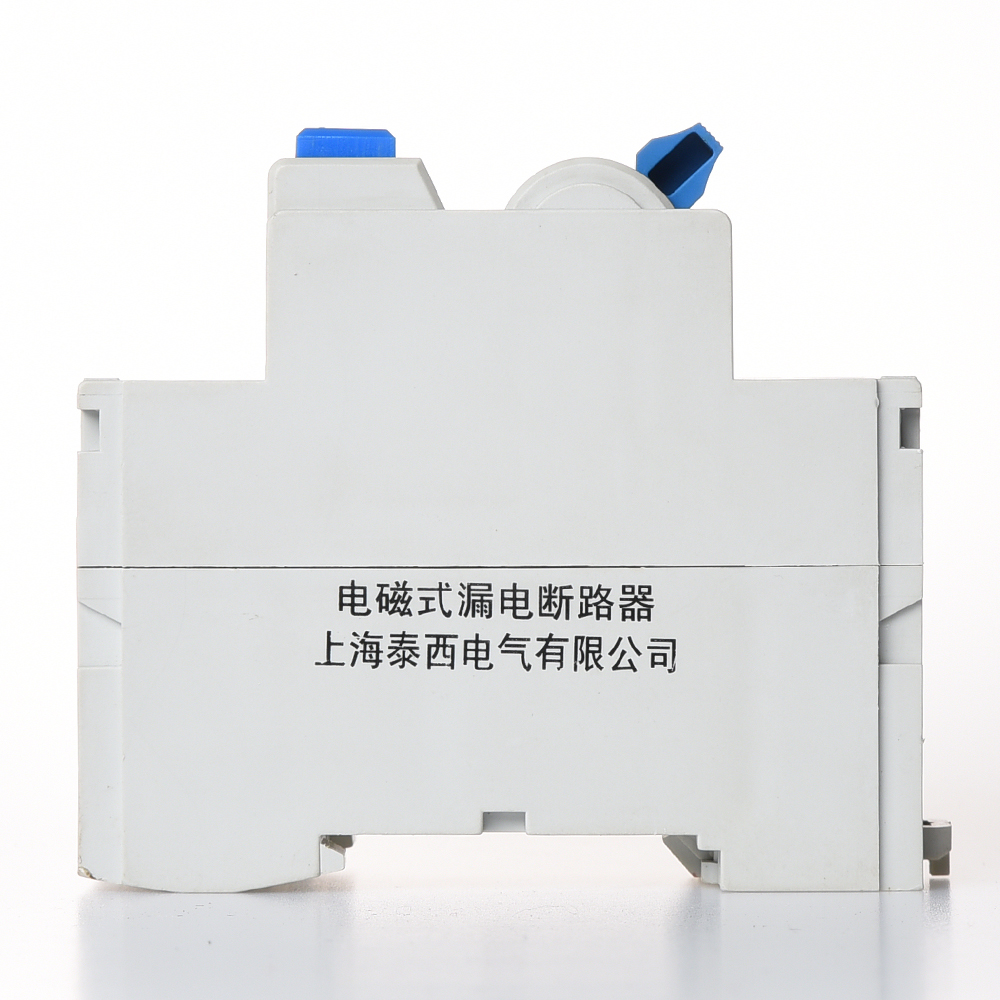

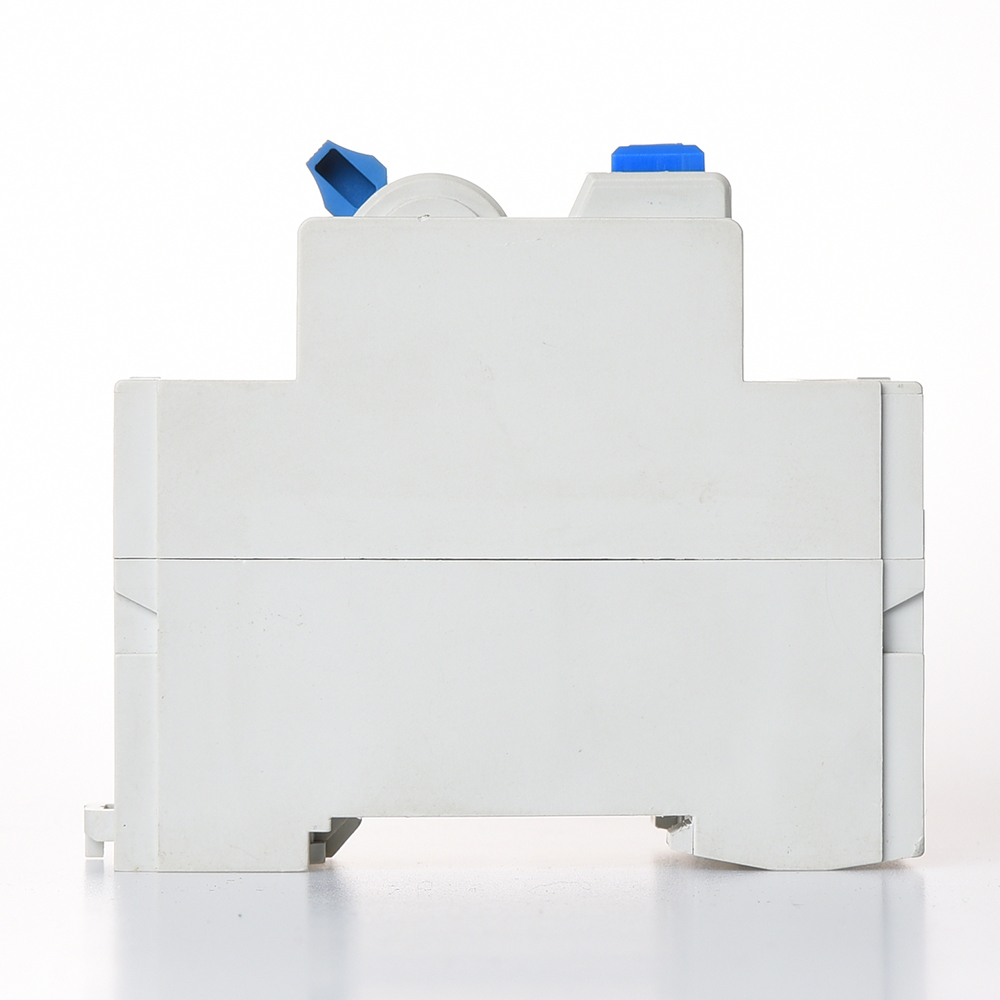

    TNID-63结构与工作原理

    TNID-63断路器系电流动作型电子式漏电断路器,主要部件有:主开关、零序电流互感器、漏电脱扣器、试验装置组成。 全部零件安装在一个塑料外壳中。

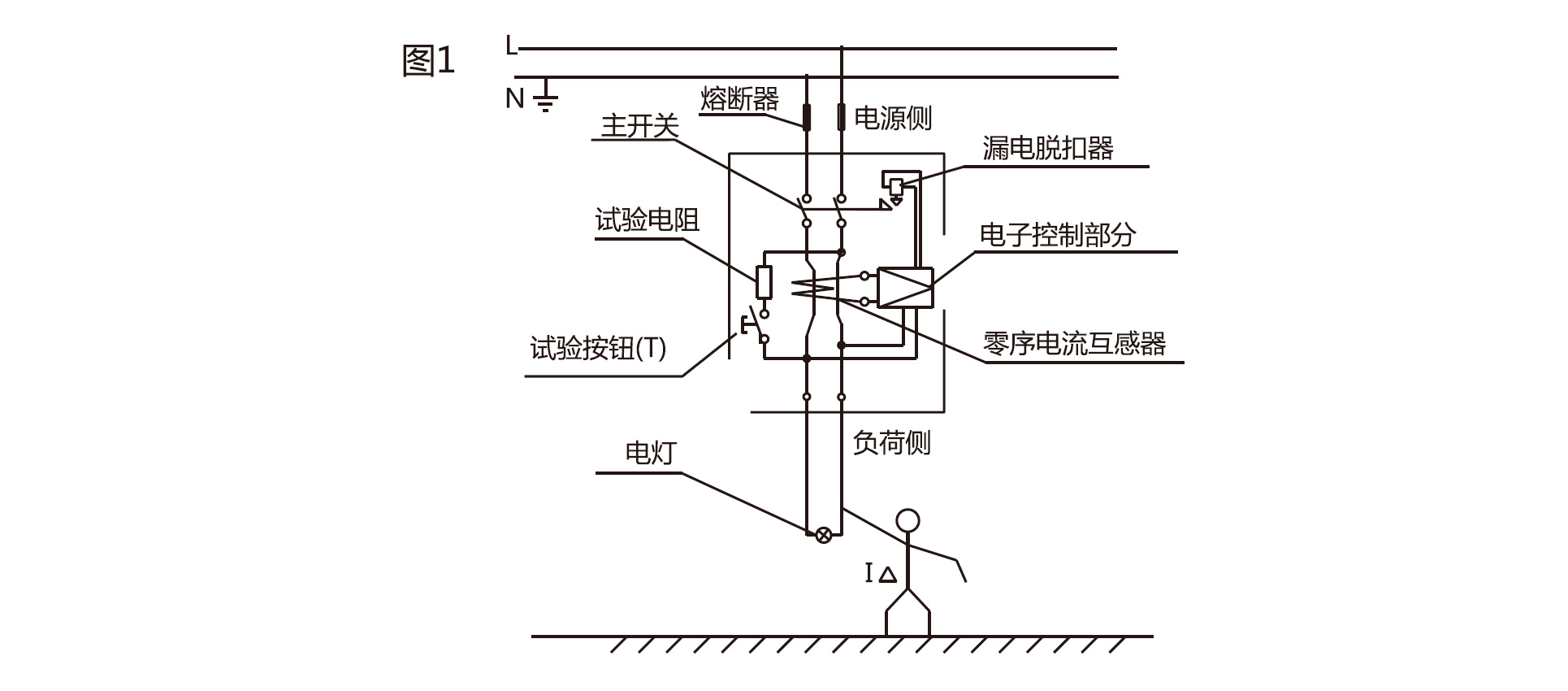

    当被保护电路中有漏电或人身触电时,只要剩余电流(漏电电流)达到额定剩余动作电流值时,零序电流互感器的二次绕 组的输出信号,驱动漏电脱扣器使漏电断路器动作,从而切断电源,起到漏电和触电保护作用。 电子式剩余电流动作断路器工作原理图见图1。

    其他

    不用辅助电源,克服了电子式产品抗干扰性差、受电网电压波动影响大和因中性线断开不能保护的缺陷,拓宽了剩余电流保护范围。 额定限制短路电流高达6kA。
    壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。
    尺寸模块化,安装方便。
    动态的试验装置,使按钮更加灵活可靠。
    绝缘耐冲击电压性能:
      a. 各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;
       b. 各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。

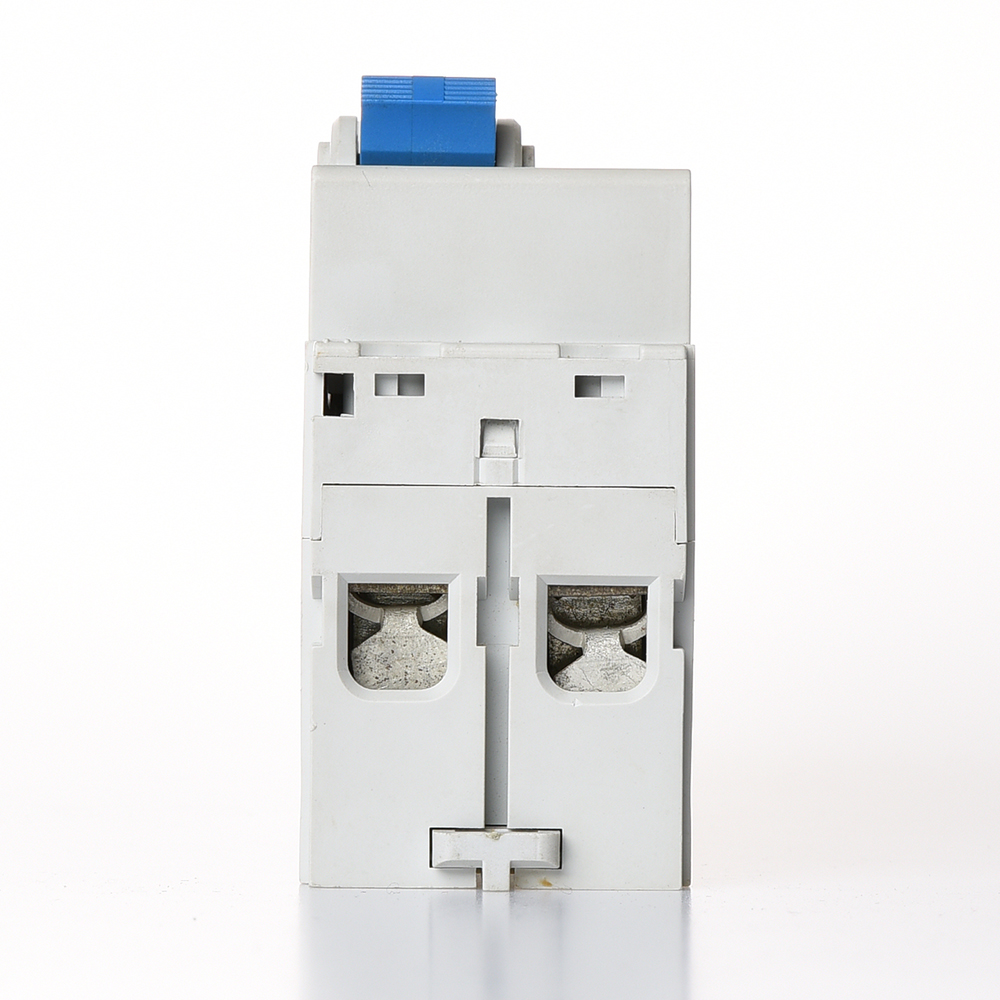

    接线:端子接线面积25A及以下可接6mm²多股软线或单股硬线。
    b端子接线面积40A至63A可接16mm²多股软线或单股硬线。

    五、TNID可检测波形

    AC 型

    缓慢增加正弦交流剩余电流可确保跳闸。

    A 型

    对于正弦交流剩余电流和脉冲直流剩余电流,无论是突然施加还是缓慢增加,都能确保跳闸。

    S, G/SI 型

    不仅保证了正弦交流剩余电流的跳闸

    但也适用于脉冲直流剩余电流,无论是突然施加还是缓慢增加。S,G/Si型,带滤波器,可防止谐波和瞬态浪涌引起的假跳闸。

    在8/20us浪涌3000 A的冲击下,这种高抗扰度RCCB仍将处于稳定状态。

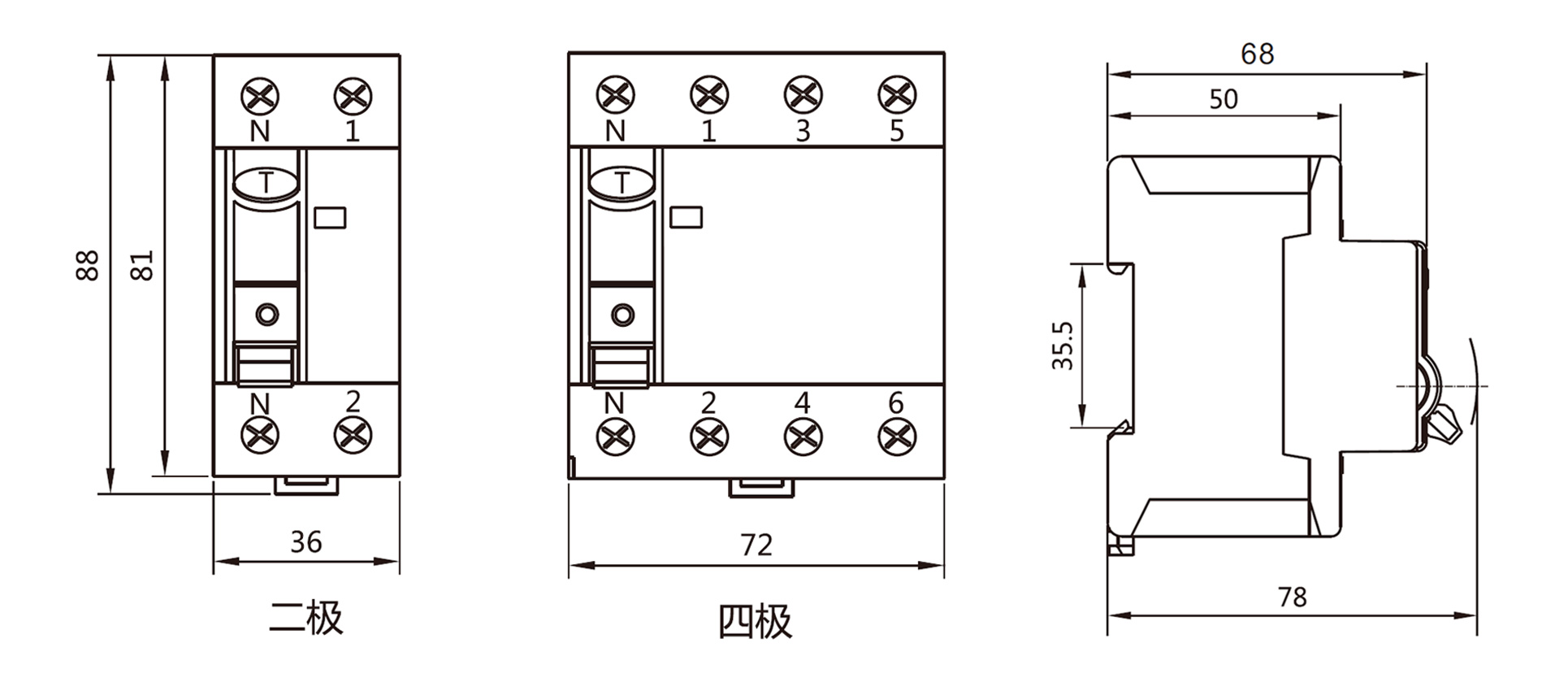

    六、外形及安装尺寸

    七、断路器英文缩写

    RCBO Residual Current Breaker With Overcurrent 带过电流的剩余电流断路器 DZ47LE
    RCCB Residual Current Circuit Breaker 漏电断路器——电磁这类只有漏电保护功能
    RCD Residual Current Devices 漏电保护装置——包括RCBO RCCB 漏电模块
    MCB Mini Circuit Breaker | Miniature Circuit Breaker 小型断路器
    MCCB Moulded Case Circuit Breaker 塑壳断路器
    LVCB Low Voltage Circuit Breaker 常指塑壳断路器,也指小型断路器
