  • 一、适用范围

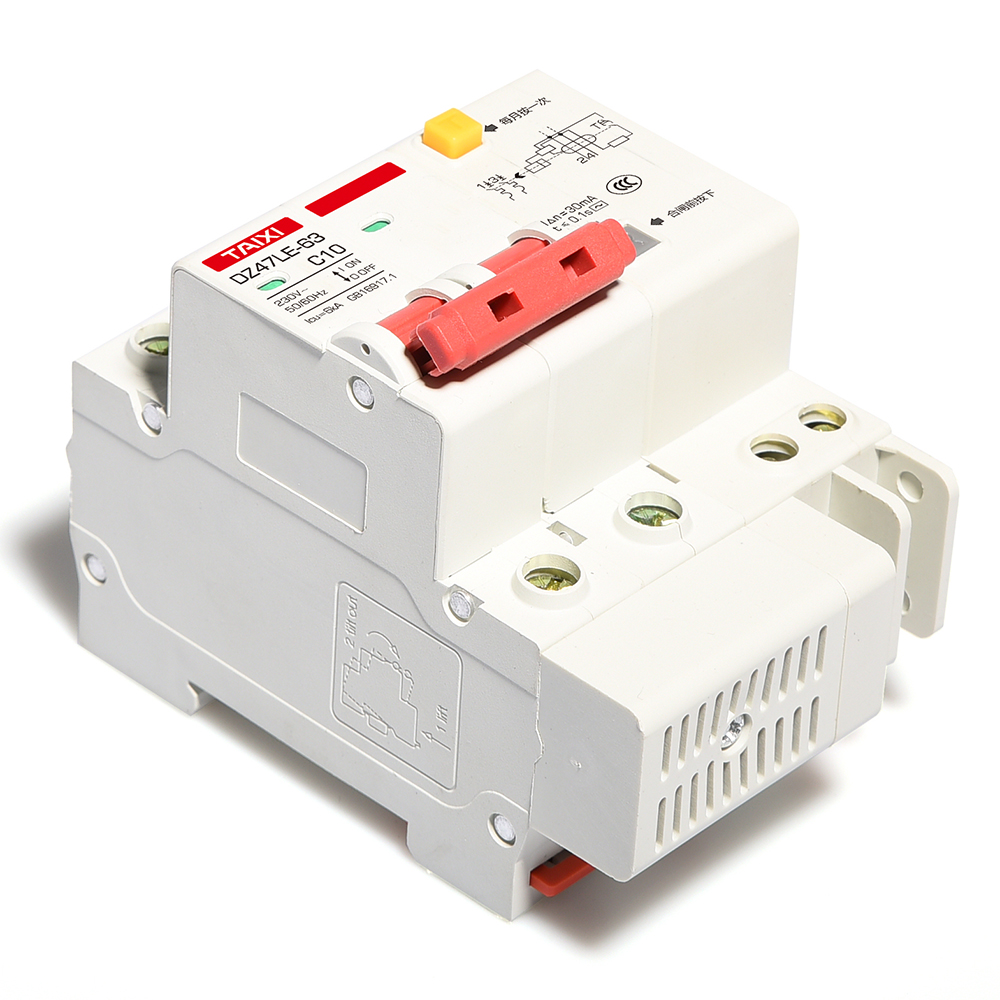

    DZ47LE-63系列漏电断路器(以下简称漏电断路器)适用于交流50Hz,额定电压至400V,额定电流至50A的线路中,作家用和类似用途的漏电和过载保护,以防止因线路漏电或触电而发生火灾或人员伤亡事故,亦可以对电网故障引起的电压 过度升高进行过电压保护。
    DZ47LE-63系列漏电断路器是电流动作型电子式漏电断路器,由DZ47断路器和漏电脱扣器组合而成。当被保护电路中 有漏电或人身触电时,只要漏电电流I△达到动作电流值,断路器就会立即动作,切断电源,从而起到漏电和触电保护作 用,同时漏电断路器对电路中的过载和短路也能起到保护作用。
    断路器符合IEC61009-1:1996、GB16917.1《家用和类似用途的带过电流保护的剩余电流动作断路器 (RCBO) 第1部分:一般规则》等标准的要求。

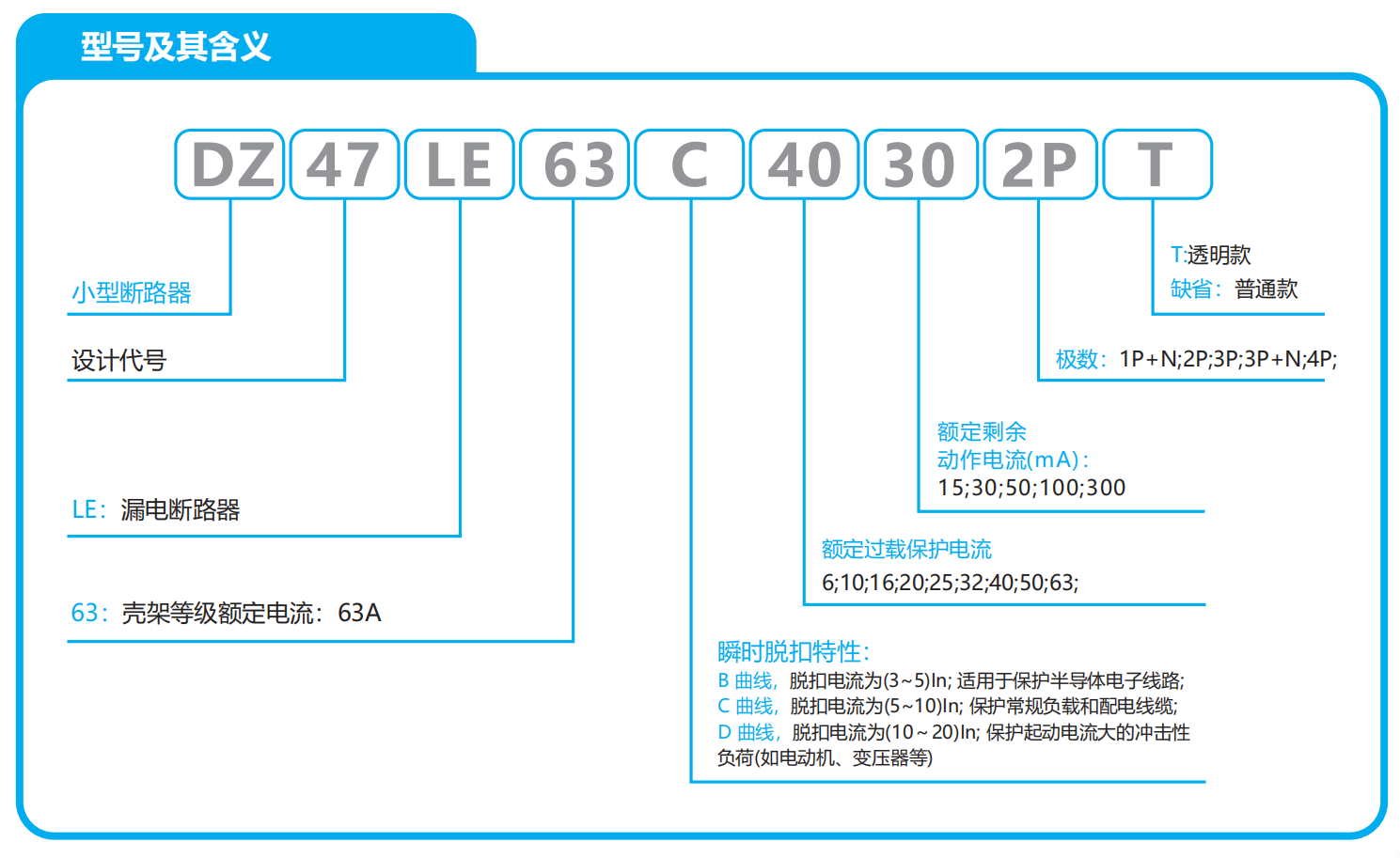

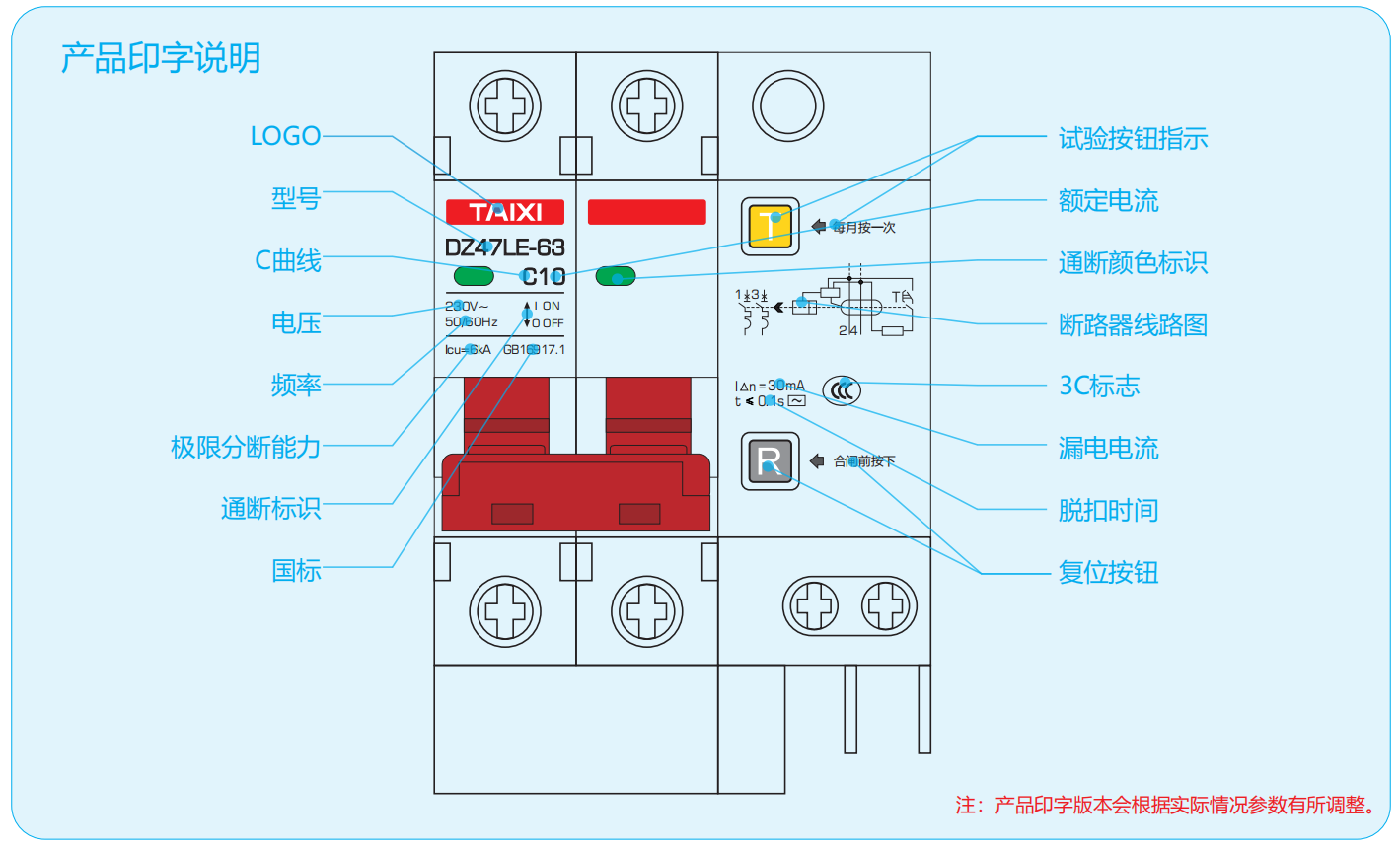

    二、型号及其含义

    三、正常工作和安装条件

    ■ 海拔高度不超过2000米;
    ■ 周围空气温度不超过+40°C不低于-5°C且24小时内平均值不超过+35°C;
    ■ 安装地点的相对湿度在最高温度为+40°C不超过50%,在较低温度下允许有较高的相对湿度例如20°C时达90°C,并考虑到因温度变化发生在产品表面上的凝露;
    ■ 安装条件:安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃;
    ■ 污染等级:2;
    ■ 安装类别:Ⅲ;
    ■ 电磁环境为环境B;
    ■ 安装场所的外磁场任何方向均不应超过地磁场的5;
    ■ 采用标准安装轨(TH35-7.5)安装,安装于配电箱、配电柜或盒中;
    ■ 安装时一般采用垂直安装,安装平面与垂直面得倾斜度不超过±5°,柄向上为接通电源位置。

    四、主要技术参数

    ■ 额定电流:6,10,16,20,25,32,40,50,63A
    ■ 额定工作电压:230/400V AC
    ■ 额定绝缘电压:500V
    ■ 额定剩余动作电流:30,50,75,100,300mA
    ■ 脱扣指示:DZ47LE上有剩余电流动作脱扣指示,复位按钮弹起,为漏电脱扣
    ■ 手动控制:手柄允许两种复位模式
       □ 过电流故障:断路器和剩余电流动作装置同时复位
       □ 漏电故障:剩余电流动作装置先复位,断路器后复位
    ■ 机械寿命:10000次
    ■ 电气寿命:2000次
    ■ 接线
       □ 6~32A,可接16mm²及以下导线
       □ 40~60A,可接25mm²及以下导线
    ■ 符合标准:IEC61009-1/GB16917.1
    ■ 符合认证:CCC认证
    ■ 脱扣特性
       □ C型曲线
    保护常规负载和配电线缆
    脱扣特性:瞬时脱扣范围(5~10)In
        □D 型曲线
    保护起动电流大的冲击性负荷(如变压器等)
    脱扣特性:瞬时脱扣范围(10~14)In

    壳架等级额定
    电流Inm(A)
    极数 加中
    性线
    额定电流
    In(A)
    额定剩余
    动作电流
    (mA)
    额定剩余
    不动作电
    流(mA)
    额定短路通断能力 额定剩余
    接通分断
    能力(A)
    过电流瞬
    时脱扣类型
    电压(V) 通断能力 cosΦ
    32 1 N(可断 6、10、
    16、20

    25、32
    30 15 230 4500A 0.8 2000 C
    63 1 N 30、50、
    75、100
    15、25、
    38、50
    230 6000A 0.7 2000 B、C、D
    2
    3
    3 N
    4
    400
    1 N 40、50
    、63
    30、50、
    75、100
    15、25、
    38、50
    230 4000A 0.8 2000 B、C、D
    2
    3
    3 N
    4
    400

    DZ47LE-63安装

    电流等级(A) 螺钉 螺钉额定扭矩(N.m) 极限扭矩(N.m) 标准扭矩(N.m)
    6~32 M4 2.0 3.0 1.2
    40~60 M5 2.5 4.5 2.0

    DZ47LE-63分断能力

    额定电流(A) 脱扣曲线
    C D
    6~40 6 4
    50、60 4 4

    保护特性

    1.漏电断路器除具有漏电保护功能外,还能对由于电网故障引起电压过度升高进行保护。过电压整定值Uvo=280V 整定范围Uvo±5%(用于额定电压为AC230V线路中)。
    2、过电流脱扣器保护特性

    脱扣器型式 C D 脱扣时间
    热脱扣 I1 1.13In 1.13In ≥1h
    I2 1.45In 1.45In <1h
    磁脱扣 I4 5In 10In ≥0.1s
    I5 10In 20In <0.1s
    In(A) I△n(A) 剩余电流等于下列值时分断时间(s)
    I△n 2I△n 5I△n 5A,10A,20A,50A,
    100A,200A,500A
    I△tb





    0.04 0.04

    注:a. 5A,10A,20A,50A,100A,200A,500A的试验仅对验证动作时进行对大于过电流瞬时脱扣范围下限的电 流值不进行试验。
    b. 在I△t等于C型或D型的过电流瞬时脱扣范围下限的电流值进行试验

    序号 额定电流In(A) 脱扣类型 起始状态 试验电流 规定时间t 预期结果 备注
    a 6~60 C、D 冷态 1.13In t≤1h 不脱扣
    b 6~60 C、D 紧接前项
    试验进行
    1.45In t<1h 脱扣 电流在5s内稳定
    上升到规定值
    c 6~60 C、D 冷态 2.55In 1s <60s(in≤32a)<>脱扣
    1s32A)<120s(in>
    d 6~60 C、D 冷态 5In t≤0.1s 不脱扣 通过闭合辅助
    开关接诵电流
    C、D 10In t<0.1s 脱扣
    C、D 10In t≤0.1s 不脱扣 通过闭合辅助
    开关接诵电流
    C、D 16In t<0.1s 脱扣

    DZ47LE-63机械电气寿命

    项目 项目次数(次) 操作频率
    电气寿命 2000,cosφ=0.85~0.9 In≤25A,240次/h;In>25A,120次/h
    机械寿命 10000

    不同环境温度下的电流修正系数

    温度℃ -15 -5 0 10 20 30 40 55
    额定电流修正系数 1.19 1.15 1.13 1.06 1.05 1 0.96 0.89

    接线:DZ47LE-63漏电断路器(100A漏电开关、三相漏电保护开关)适用25mm²及以下导线连接,接线方法用螺钉压紧接线,扭矩为(1.5~2.0)N.m。

    额定电流In(A) 铜导线标称截面积(mm²)
    6 1
    10 1.5
    16、20 2.5
    25 4
    32 6
    40、50 10
    63 16

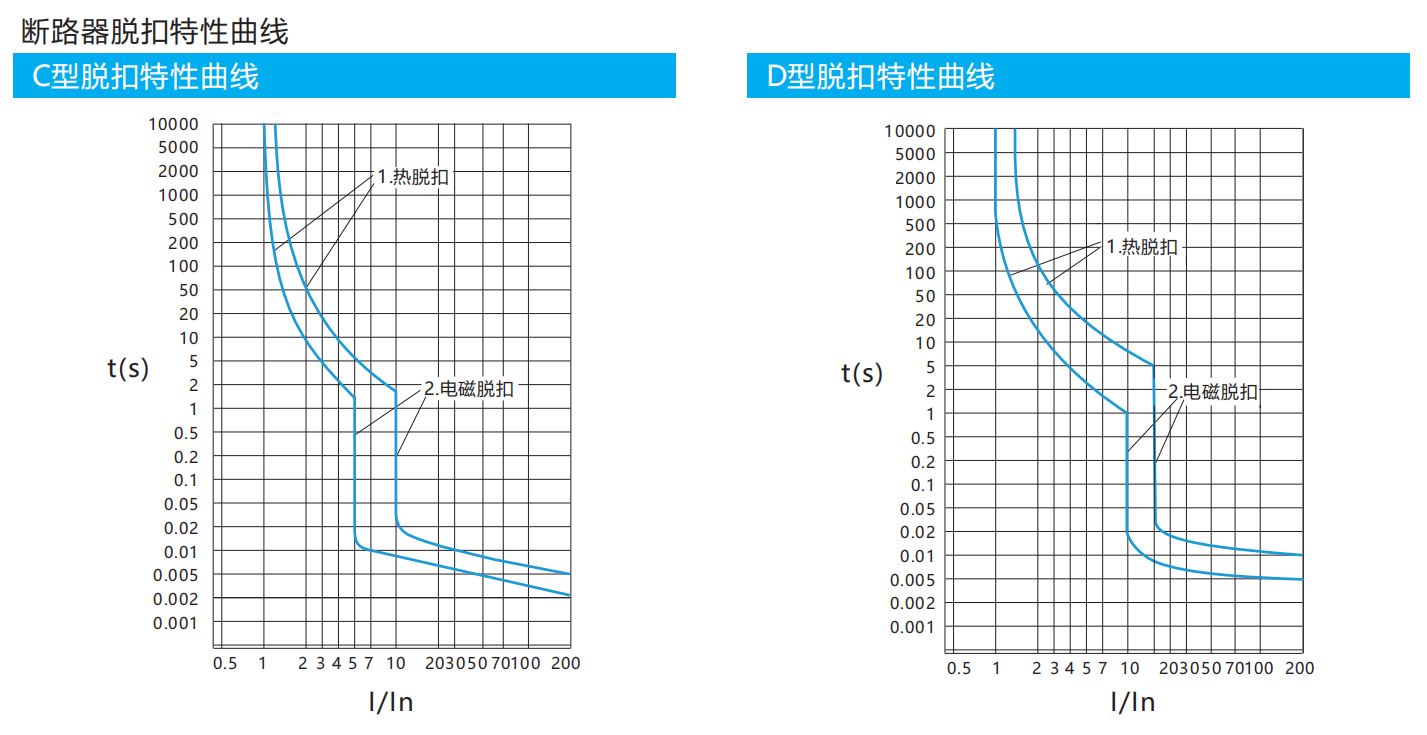

    五、断路器脱扣特征曲线

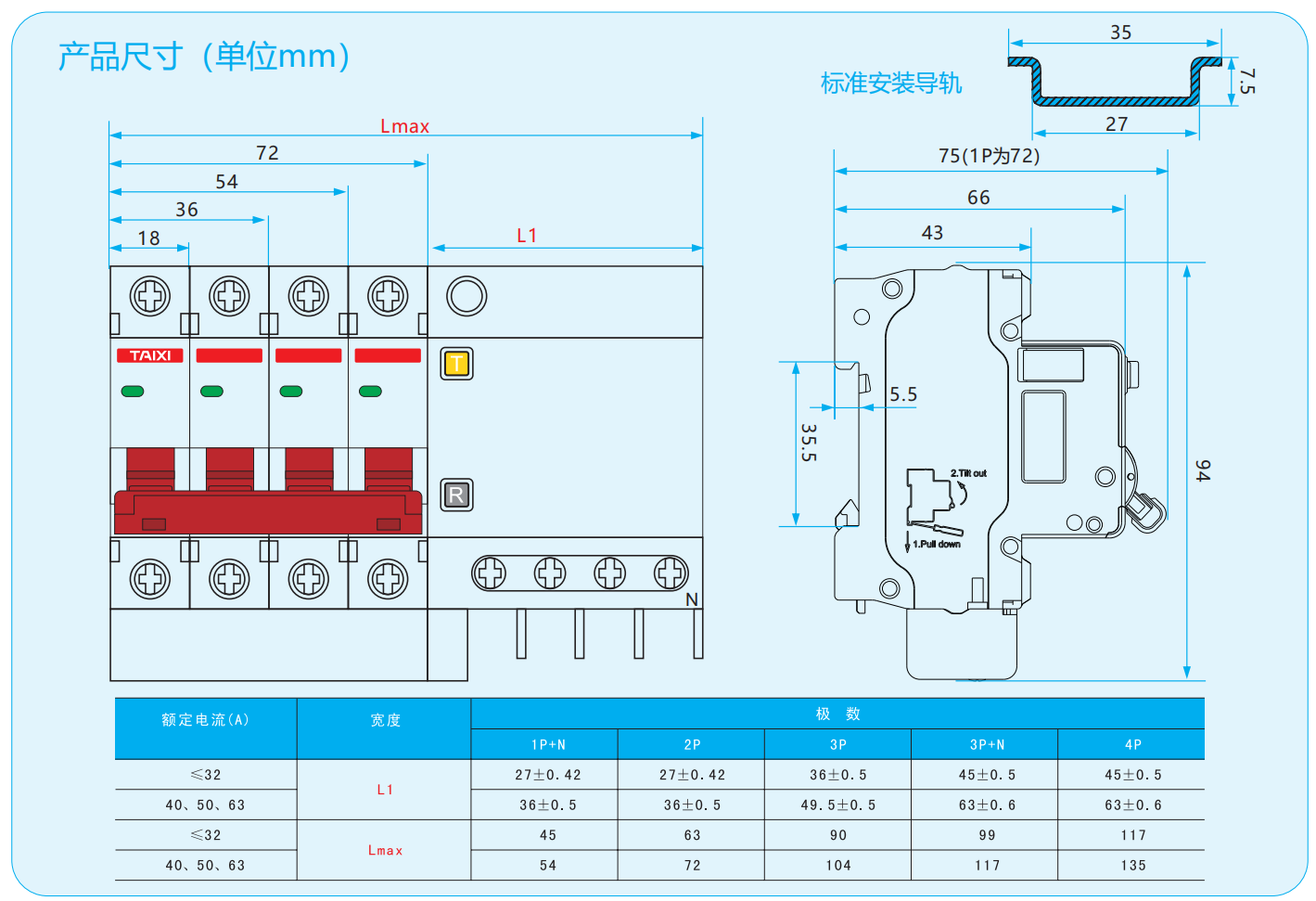

    六、外形及安装尺寸

    产品尺寸 A B C D 1P+N 2P 3P 3P+N 4P
    DZ47LE-63 39 30 21 6 18+27 36+24 54+27 54+45 72+45

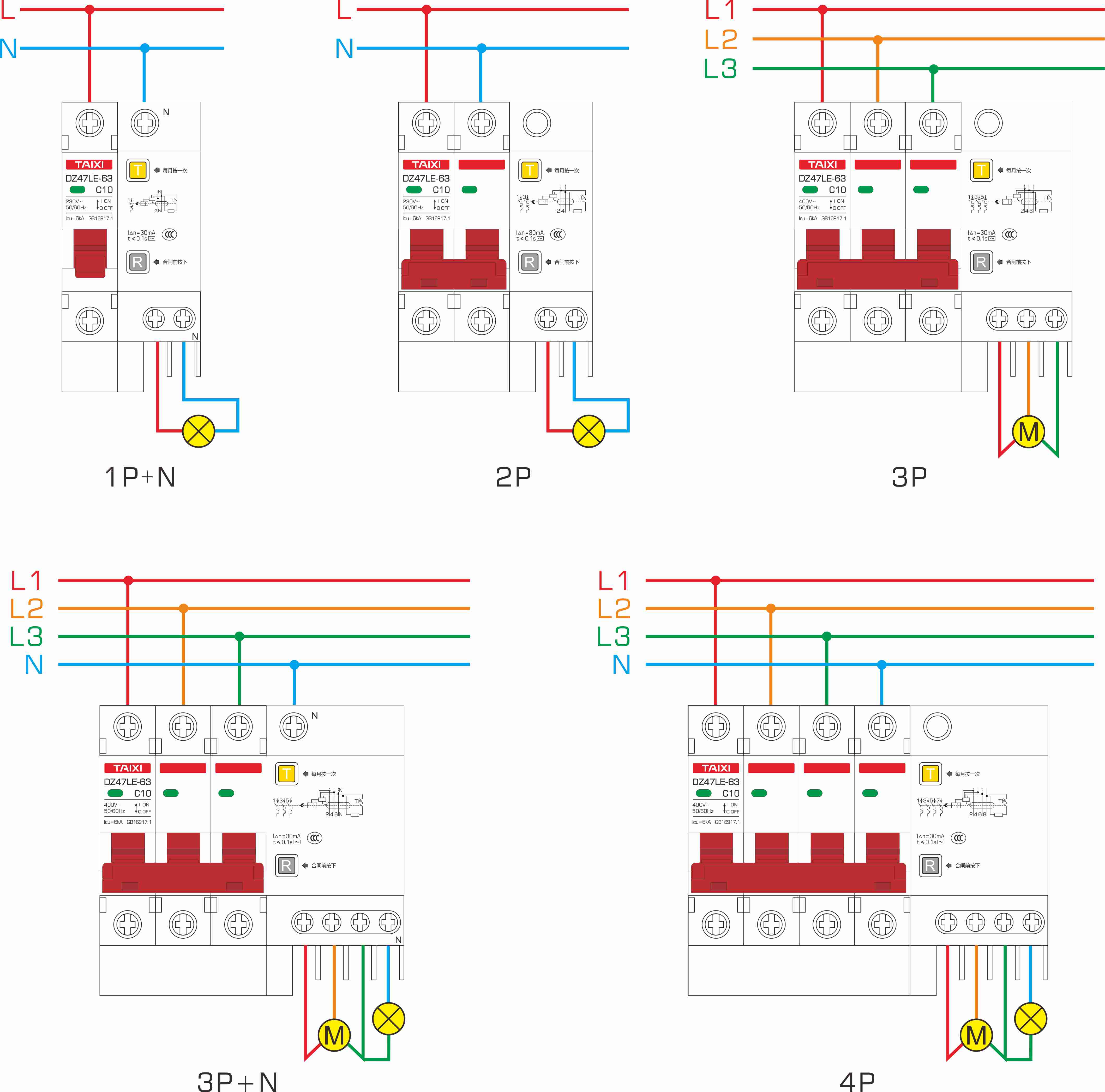

    七、接线示意图

  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    96*45*76/1P+N(小壳) 97*97*82 520*320*270
    96*63*76/2P+N(小壳) 100*70*80
    96*90*76/3P(小壳) 105*95*80
    96*100*76/3P+N(小壳) 105*95*80
    96*114*76/4P(小壳) 120*95*80
    96*54*76/1P+N(大壳)
    96*72*76/2P+N(大壳)
    96*116*76/3P(大壳)
    96*100*76/3P+N(大壳)
    96*114*76/4P(大壳)

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.200/1P+N(小壳) 0.25kg 23kg
    0.284/2P+N(小壳) 0.33kg 22kg
    0.400/3P(小壳) 0.45kg 20.8kg
    0.438/3P+N(小壳) 0.49kg 22.6kg
    0.515/4P(小壳) 0.57kg 22.6kg
    0.230/1P+N(大壳) 0.28kg
    0.320/2P+N(大壳) 0.37kg
    0.470/3P(大壳) 0.52kg
    0.470/3P+N(大壳) 0.52kg
    0.560/4P(大壳) 0.61kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    1只/1P+N(小壳) 90只
    1只/2P+N(小壳) 63只
    1只/3P(小壳) 45只
    1只/3P+N(小壳) 45只
    1只/4P(小壳) 30只
    1只/1P+N(大壳)
    1只/2P+N(大壳)
    1只/3P(大壳)
    1只/3P+N(大壳)
    1只/4P(大壳)
